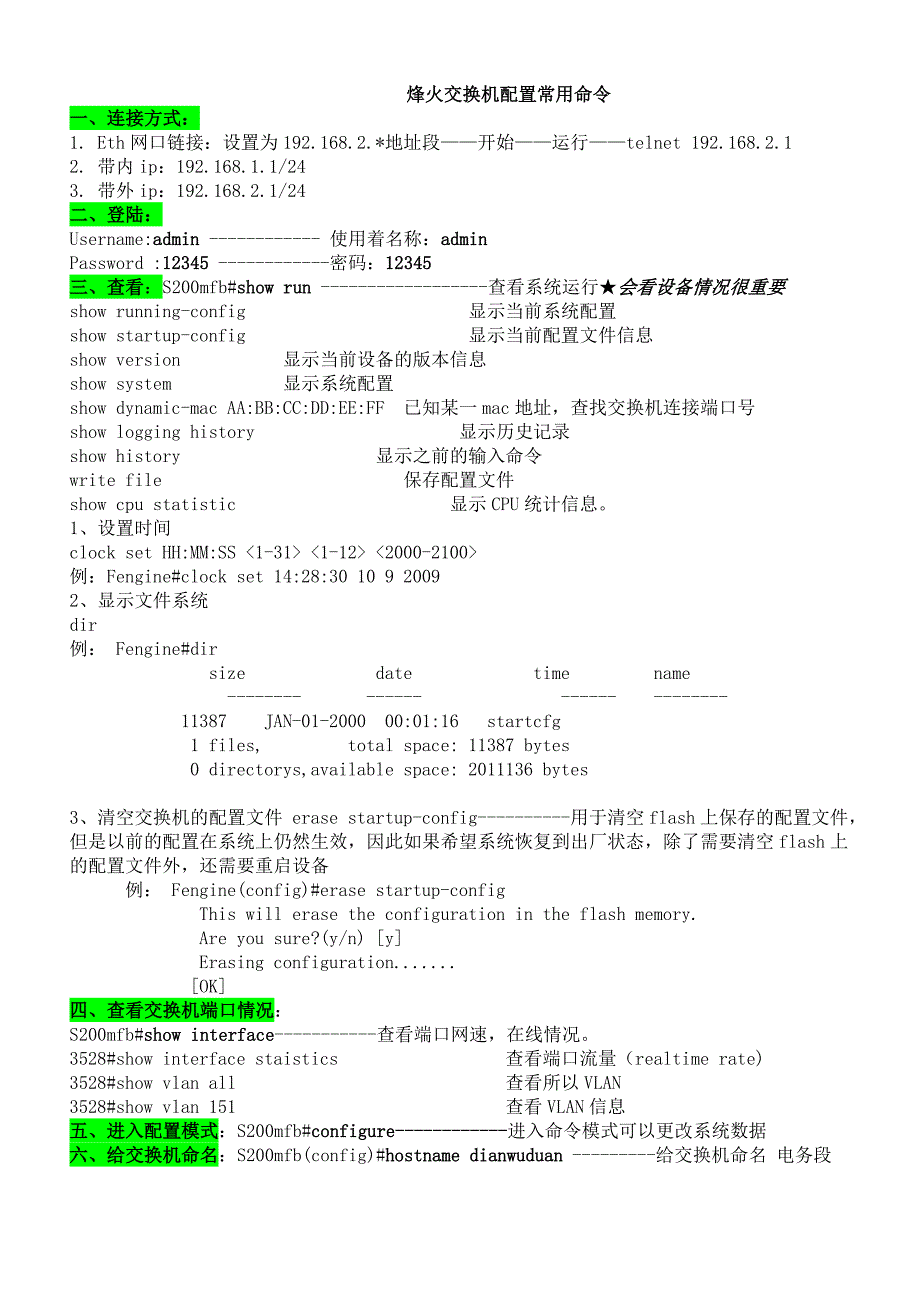

烽火交换机配置常用命令一、连接方式：1. Eth网口链接：设置为192.168.2.*地址段——开始——运行——telnet 192.168.2.12. 带内ip：192.168.1.1/243. 带外ip：192.168.2.1/24二、登陆：Username:admin ------------ 使用着名称：admin Password :12345 ------------密码：12345三、查看：S200mfb#show run ------------------查看系统运行★会看设备情况很重要show running-config 显示当前系统配置show startup-config 显示当前配置文件信息show version 显示当前设备的版本信息show system 显示系统配置show dynamic-mac AA:BB:CC:DD:EE:FF 已知某一mac地址，查找交换机连接端口号show logging history 显示历史记录show history 显示之前的输入命令write file 保存配置文件show cpu statistic 显示CPU统计信息。
1、设置时间clock set HH:MM:SS <1-31> <1-12> <2000-2100>例：Fengine#clock set 14:28:30 10 9 20092、显示文件系统dir例： Fengine#dir size date time name -------- ------ ------ -------- 11387 JAN-01-2000 00:01:16 startcfg 1 files, total space: 11387 bytes 0 directorys,available space: 2011136 bytes 3、清空交换机的配置文件 erase startup-config----------用于清空flash上保存的配置文件，但是以前的配置在系统上仍然生效，因此如果希望系统恢复到出厂状态，除了需要清空flash上的配置文件外，还需要重启设备 例： Fengine(config)#erase startup-config This will erase the configuration in the flash memory. Are you sure?(y/n) [y] Erasing configuration....... [OK]四、查看交换机端口情况：S200mfb#show interface-----------查看端口网速，情况。
3528#show interface staistics 查看端口流量（realtime rate)3528#show vlan all 查看所以VLAN3528#show vlan 151 查看VLAN信息五、进入配置模式：S200mfb#configure------------进入命令模式可以更改系统数据六、给交换机命名：S200mfb(config)#hostname dianwuduan ---------给交换机命名 电务段no hostname用于将设备系统名设为便于记忆和识别的名字，no命令将其恢复为缺省的域名Fengine注意，系统名字之间不要有空格，否则只有第一个空格前的字符有效 例： Fengine(config)#hostname HostA HostA (config)#5、让系统记录不同级别的信息 logging history [<0-7>] no logging history 【参数说明】 0－＞unusable //系统不稳定 1－＞immediately action //紧急处理动作 ２－＞critical //紧急信息 ３－＞error //错误信息 《缺省》 ４－＞warning //Warning信息 ５－＞info //一般信息 ６－＞verbose //详细信息 ７－＞debug //debug信息 例：Fengine(config)# logging history 2 上面的命令是打开紧急信息。
6、交换机网管用户的配置 username WORD group (administrators|operators|users|guests) password PASSWORD no username USERNAME USERNAME：用户名 administrators：超级用户组（拥有交换机的所有控制权） operators：操作员用户组（除了添加、删除用户等权限外，拥有交换机的几乎所有控制权） users：一般用户组（可以配置大部分交换机功能） guests：客户组（只能查看交换机的配置情况） PASSWORD：密码 增加，删除网管用户：只有超级用户组的用户才可以对交换机的网管用户进行配置 例： Fengine(config)# username test group administrators password test 增加一个名为“test”，密码为test超级用户七、创建vlan：并把端口加入vlanvlan配置命令interface vlan 创建一个或者多个vlaninterface vlan <1-4094> [<1-4094>]<1-4094>：起始VLAN号[ <1-4094>]：终止VLAN号 该命令用于新建一个或者多个vlan。
如果只有一个参数，表明创建一个vlan，并且进入该vlan 的vlan配置模式；如果有两个参数，表明创建由两个参数指定的起止vlan号间的多个vlan例： Fengine(config)#interface vlan 5 7 %Creating Vlan 5,6,7 Fengine(config)#interface vlan 5 Fengine(config-vlan-5)member PORTLIST 将交换机的多个物理接口添加到vlan中来，并指定端口是vlan标记端口还是非标记端口member PORTLIST (tagged|untagged) PORTLIST：VLAN成员端口列表，如"1,2,3,6-8" tagged： vlan标记端口 untagged：非vlan标记端口 例：Fengine(config-vlan-2)#member 1,2,5-7 untagged Fengine(config-vlan-2)# 上面的命令执行后，交换机的物理端口1，2，5－7将作为非标记端口加入vlan2 no member PORTLIST 将交换机端口从该vlan成员中删除 例：Fengine(config-vlan-2)#no member 1-5 Fengine(config-vlan-2)# 8、ip配置 （系统配置模式下） IP配置命令主要包括： management vlan 配置管理vlan gateway 配置网关 ip address 配置ip地址 out-band ip change out-band ip address 配置交换机带外网管接口的IP地址。
例： ip address 10.18.33.112/24 management vlan 1 gateway 0.0.0.0 out-band ip address 192.168.2.1/24Dianwuduan(config)#interface vlan 301--------------------创建VLAN301Dianwuduan(config-vlan-301)#member 16 tagged --------将端口16加入vlan301设为上联口3528(config)#no vlan 332 删除vlan 332Dianwuduan(config-vlan-301)#q --------------- 退出VLAN301Dianwuduan(config)#interface vlan 2005 ----------------创建VLAN2005 3528(config-eth-9)#join vlan 332 untagged 9端口加入到vlan332 非标记端口3528(config-eth-9)#pvid 332 9端口标记pvid 3323528(config-eth-9)#rate-limit rx 1024 收为1M带宽（数值必须是64的整数倍）例： 20480为20M3528(config-eth-9)#rate-limit tx 1024 发为1M带宽（数值必须是64的整数倍）例：20480为20M3528(config-eth-9)#description ...... 。
