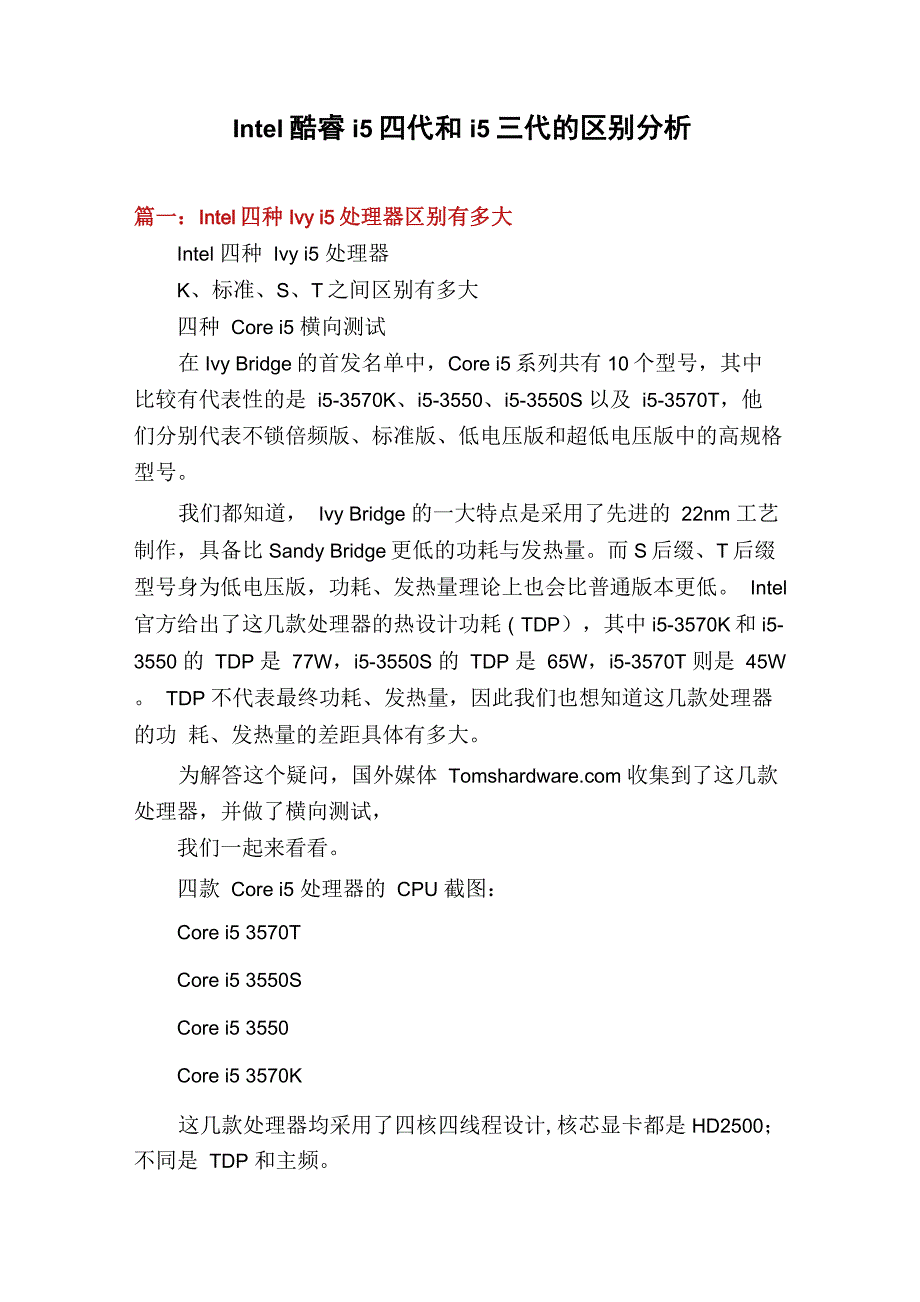

Intel酷睿i5四代和i5三代的区别分析_第1页
1/8

Intel酷睿i5四代和i5三代的区别分析篇一:Intel四种Ivy i5处理器区别有多大Intel 四种 Ivy i5 处理器K、标准、S、T之间区别有多大四种 Core i5 横向测试在Ivy Bridge的首发名单中,Core i5系列共有10个型号,其中 比较有代表性的是 i5-3570K、i5-3550、i5-3550S 以及 i5-3570T,他 们分别代表不锁倍频版、标准版、低电压版和超低电压版中的高规格 型号我们都知道, Ivy Bridge 的一大特点是采用了先进的 22nm 工艺 制作,具备比Sandy Bridge更低的功耗与发热量而S后缀、T后缀 型号身为低电压版,功耗、发热量理论上也会比普通版本更低 Intel 官方给出了这几款处理器的热设计功耗(TDP),其中i5-3570K和i5- 3550 的 TDP 是 77W,i5-3550S 的 TDP 是 65W,i5-3570T 则是 45W TDP 不代表最终功耗、发热量,因此我们也想知道这几款处理器的功 耗、发热量的差距具体有多大为解答这个疑问,国外媒体 T 收集到了这几款 处理器,并做了横向测试,我们一起来看看。

四款 Core i5 处理器的 CPU 截图:Core i5 3570TCore i5 3550SCore i5 3550Core i5 3570K这几款处理器均采用了四核四线程设计,核芯显卡都是HD2500; 不同是 TDP 和主频对比Ivy/Sandy旗舰测试在测试平台方面,Toms将Sandy Bridge架构的Core i7-2700K 和Ivy Bridge架构的Core i7-3770K也一并加入了测试,前者内建***** 核心显卡,后者则是*****测试项目主要是一些热门游戏和常用软件PCMark 7 综合性能测试篇二:Intel Haswell酷睿四代i3、i5最新性能参数在 Haswell 发布之前我们就已经得知, Intel 今年会推出嵌入式第 四代酷睿,除了已知的R系列之外,还有四款酷睿级别的处理器,分 别是 Core i5-4402E/4400E、Core i3-4102E/4100E最近网上已经曝 光了这四款处理器的详细规格,最低功耗仅25W虽然名字带Core i5,但这四款处理器都是双核心四线程BGA封 装,3MB三级缓存,集成GT2级别核芯显卡(具体名称不详),基础 频率400-900MHZ,比桌面型号低了不少内存支持双通道DDR3L- 1600 ECC,技术支持PCI-E 3.0、SSE4、AVX,热设计功耗2E结尾的 25W、0E结尾的37W,BGA封装。

曝光的Intel Haswell嵌入式处理器参数型号核心/线程CPU频率三级缓存GPU频率支持内存TDPi3-4100E 2/4 2.4GHZ 3MB 400-900MHZ DDR3L-1600 37wi3-4102E 2/4 1.6GHZ 3MB 400-900MHZ DDR3L-1600 25wi5-4400E 2/4 2.7-3.3GHZ 3MB 400-900MHZ DDR3L-1600 37wi5--4402E 2/4 1.6-2.7GHZ 3MB 400-900MHZ DDR3L-1600 25wCore i5 系列自然还会有睿频动态加速,并额外支持 TXT、 VT-d 技术具体频率,两款Core i3分别为1.6GHz、2.4GHz,两款Core i5则分别是1.6-2.7GHZ、2.7-3.3GHz,预计在今年四季度发布 篇三:英特尔第四代酷睿处理器详解英特尔此次公布的产品以高端四核处理器为主,其中包括酷睿 i7 和酷睿i5产品,分为12款桌面处理器和10款移动处理器如果用 户关注 U 系列和 Y 系列低电压处理器,即针对超极本的产品,或酷 睿i3、奔腾和赛扬系列产品,那么还需要等待更长时间。

我们将回顾Haswell处理器的CPU、GPU和芯片组改进,随后将 讨论英特尔此次发布的CPU型号,以及将采用这些CPU的系统这 些信息全部来自英特尔,我们将在今年夏季晚些时候对Haswell处理 器计算机的评测中对这些信息进行验证CPU:性能小幅提升,功耗大幅下降第四代酷睿处理器的最主要部分就是Haswell架构,这一新CPU 架构将替代 Ivy Bridge 和 Sandy Bridge 架构在英特尔的“Tick-Tock(嘀嗒)”升级策略中,Haswell是一次“Tock”,表明这是 一款基于英特尔现有22纳米3D三栅极制造工艺的全新架构明年 代号为“Broadwell”的升级将采用同样的架构,但将转向14纳米的制 造工艺与以往升级类似, Haswell 比 Ivy Bridge 的性能更强大,而功耗 相仿或较低不过这一次,英特尔更多地注重降低功耗,将 Haswell 称作“英特尔史上产品换代中电池续航时间最大幅度的提升”根据英 特尔的数据,采用 Haswell 处理器的笔记本电池续航时间比采用 Ivy Bridge 处理器的笔记本最多长 1/3不过这样的说法仍需要在实际产 品中验证。

在这样的情况下,许多硬件厂商可能会选择维持当前的电池续航 时间不变,同时缩小电池尺寸,从而使笔记本更轻薄另一方面,硬 件厂商也可能引入更耗能的功能,例如高清显示屏Haswell的节能主要是由于,这是第一款针对22纳米制造工艺设 计的CPU架构,而此前Ivy Bridge架构针对上一代制造工艺,仅仅只 是为了适应22纳米工艺对架构进行了微调Haswell其他方面的改进 还包括空闲功耗,以及在空闲状态和激活状态切换过程中的功耗英 特尔引入了一种新的“激活空闲”功耗状态,这也被英特尔称作 SOix 在这种状态下,系统可以继续收发数据,同时不必完全激活 CPU 和 GPU这意味着系统在非“激活”状态下能完成更多工作,减少了激活 CPU 所需的能耗不过, Haswell 低功耗设计的一个副作用在于,英特尔需要针对 不同类型的应用,例如工作站、服务器、超极本、变形本和平板电脑, 设计不同的处理器芯片在某些情况下,这些处理器将与凌动处理器 的应用发生重叠,这一问题已在采用 Ivy Bridge 处理器的 Windows 8 平板电脑中出现随着凌动处理器越来越强大,这样的产品线重叠还 将在更大范围内发生。

英特尔此前正在推动超极本和变形本采用 Sandy Bridge 和 Ivy Bridge处理器,预计未来将继续推动Haswell处理器的应用有消息 人士表示,随着英特尔改进 Android 战略,一些厂商已计划推出采用 Haswell 处理器的 Android 平板电脑和笔记本大部分此类应用将基于为超极本设计的双核CPU,而英特尔尚未 发布这些产品考虑到超极本和低功耗 CPU 已成为英特尔产品线的 重要一部分, 因此英特尔很可能会在今年的台北国际电脑展 (Computex)上发布这些处理器GPU:更强大、更多选择、更令人迷惑过去两年中,英特尔的集成 GPU 获得了突飞猛进的发展,而 Haswell 将延续这一趋势不过更强大的性能带来了更高的复杂程度: Haswell处理器将有至少5种不同的集成GPU,而此前的Ivy Bridge 只有 3 种5种集成GPU都有公共的基本功能:Direct3D 11.1、OpenCL 1.2、 OpenGL 4.1、为加强对 4K 分辨率支持的 DisplayPort 1.2,以及英特 尔 QuickSync 视频编码引擎的更快版本英特尔新的“lris”GPU可能将得到最多关注,但大部分Haswell处 理器不会配备这一 GPU。

大部分情况下,Iris 5100的性能能达到HD 4000的两倍不过这一集成GPU只能应用在笔记本和大型超级本中, 因为其TDP(热设计功耗)达到28瓦,而通常应用在超极本中的低电 压 Haswell 处理器TDP 不到 15 瓦Iris Pro 5200集成了 128MB eDRAM, 从而进一步提升性能,达到HD 4000的2.5 倍,但只能应用在大型笔 记本中,因为其TDP高达47瓦在台式机中,唯 款配备Iris Pro 5200的Haswell处理器图形性能超过HD 4000的3倍,这可能是由 于台式机有着更充裕的散热空间部分Haswell处理器仍保留了英特尔此前的HD GPU尽管不太 引人关注,但这些GPU相对于HD 4000仍有一定提升英特尔提供 的材料显示,HD 5000和HD 4600的性能均超过HD 4000的1.5倍, 两者的不同在于,HD 5000是针对15瓦TDP的新设计,而HD 4600 与当前主流GPU的设计类似根据英特尔提供的信息,HD 4600、HD 4400 和 HD 4200 的差异不大,其主要不同可能在于一些小功能,以 及时钟频率此外,英特尔还提供了一种低档HD GPU,目前外界对这一GPU 所知甚少。

根据以往经验,这一 GPU 只会提供基本功能,而 QuickSync 等额外功能都将被关闭,并只会应用在基于Haswell技术的奔腾和赛 扬处理器中芯片组:PCI的告别与以往一样,新一代CPU将配备新款芯片组:英特尔8系列芯 片组6系列和7系列芯片组分别配合Sandy Bridge和Ivy Bridge处 理器推出,而 Haswell 处理器必须配合 8 系列芯片组使用 Haswell 台 式机处理器采用了新的圭寸装LGA 1150,而下一代Broadwell预计也 将采用这一封装从顶层来看, 8 系列芯片组基于 7 系列来开发两款芯片组均支 持14个USB接口和6个SATA接口不过8系列提供了 6个USB 3.0 接口,多于此前的4 个,以及6个SATA III接口,而此前为2个SATA III和4个SATA II所有USB 2.0和USB 3.0接口都由xHCI控制器来 控制,这简化了驱动堆栈,在空闲状态下功耗比 EHCI 更低此前只 有 USB 3.0 接口由 xHCI 控制PCI-E的配置与此前类似由芯片组控制的PCI-E通道仍基于2.0 规范由于 CPU 内部的支持,专用显卡将支持 PCI-E 3.0,这与 Ivy Bridge类似。

内存控制器仍被集成在CPU内部,Haswell处理器官方 最高支持的内存频率为1600MHz,与Ivy Bridge 一致对台式机用户来说, 8系列芯片组的一个重大改变是彻底放弃了 对传统PCI插槽的支持作为一款已有20年历史的接口规范,PCI目 前已真正被2021年推出的、更强大的PCI-E替代不过与软驱和光 驱类似, PCI 的消失也将给许多人带来不便Haswell 芯片组最大的不同可能并不在于其设计,而在于其如何 封装低功耗的 15 瓦和 27 瓦移动处理器可以使用一体封装的芯片 组,不过处理器和芯片组仍将是两块芯片而对高功耗处理器来说, 独立的处理器和芯片组芯片仍是必须的具体产品:全部四核 我们将首先看看英特尔的桌面芯片,随后再看看移动芯片英特尔此次发布了 6款针对台式机的酷睿i7处理器,其中超过5款型号 为i7-4770,不过功能略有不同这些i7处理器均为支持超线程技术 的四核处理器,其不同之处主要是时钟频率和TDPi7-4770R拥有 6MB三级缓存,而不是8MB而i7-4770R和i7-4770K均不支持英 特尔的vPro、TXT、VT-d和SIPP功能Haswell 处理器型号后缀字母的含义大部分与 Ivy Bridge 相同。

字母 T 表示这是一款低 TDP 处理器,功耗和基本时钟频率均较低 字母S表明时钟频率和TDP均为中等,而字。
