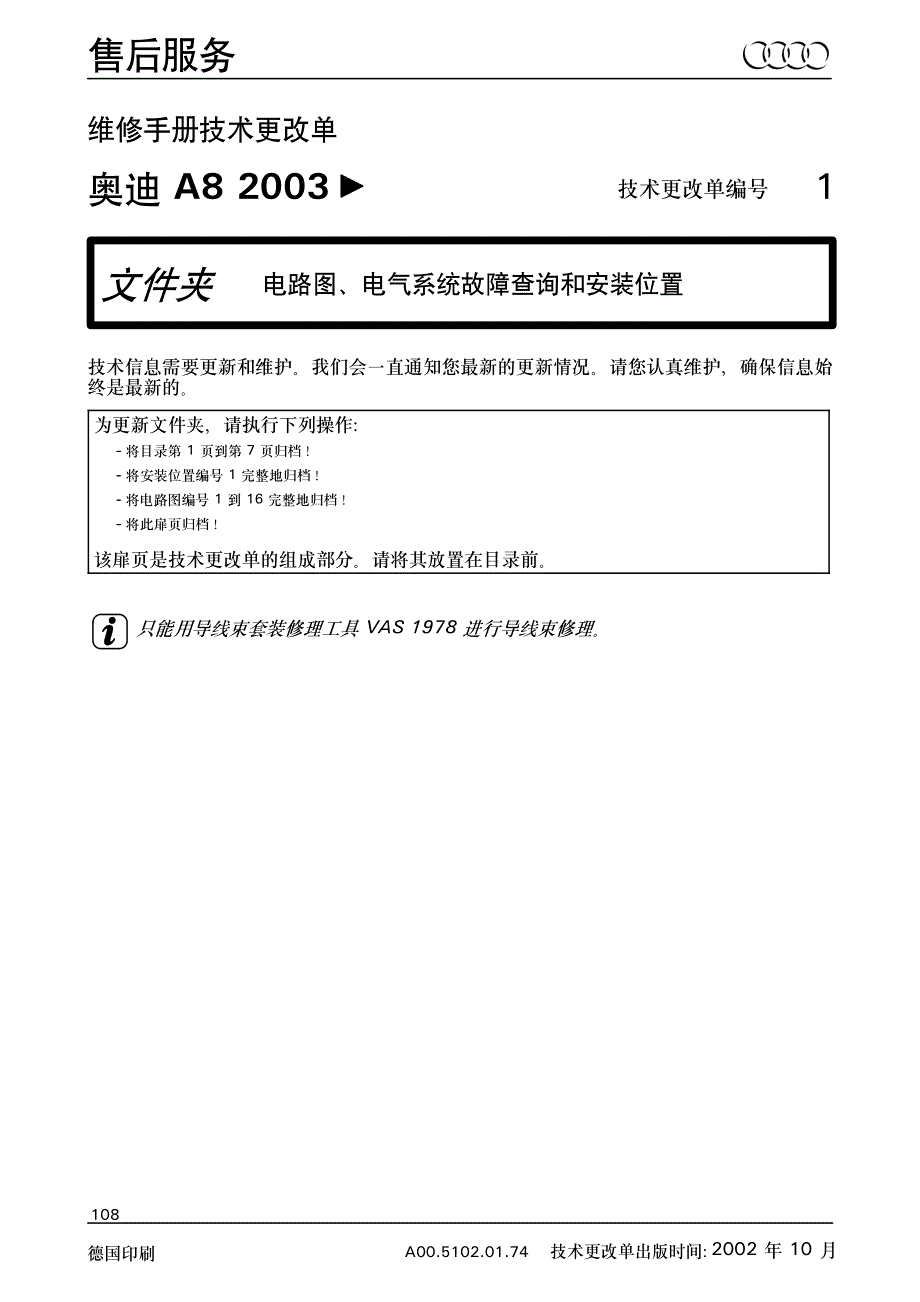

德国印刷售后服务A00.5102.01.74108技术更改单出版时间：2002年10月文件夹维修手册技术更改单技术更改单编号奥迪A8 2003 1电路图、电气系统故障查询和安装位置技术信息需要更新和维护我们会一直通知您最新的 更新情况请您认真维护，确保信息始终是最新的为更新文件夹，请执行下列操作：-- 将目录第 1 页到第 7 页归档！-- 将安装位置编号 1 完整地归档！-- 将电路图编号 1 到 16 完整地归档！-- 将此扉页归档！该扉页是技术更改单的组成部分请将其放置在目录前只能用导线束套装修理工具VAS 1978进行导线束修理安装位置A00.5102.01.74版本 2002 年 10 月ABCDEFGA97--0404奥迪A8编号1/1水箱电控箱内的继电器底座和保险丝夹设置1-火花塞继电器 (J52)- 二次空气泵继电器（ J299）2-二次空气泵继电器 2（ V8/TDI）（ J495）- 二次空气泵继电器 2（仅 VR 12）（ J545）3 - Motronic 供电继电器（ J271）4-空闲A-空闲B-火花塞保险丝（ V6 TDI/V8 TDI）（ S125）- 二次空气泵保险丝（ S130）C-火花塞保险丝 （ V8 TDI）（ S189）- 二次空气泵保险丝 （仅 R12）（ S284）D-空闲E-空闲F-空闲G-空闲安装位置版本 2002 年 10 月A00.5102.01.74A97--0403奥迪A8编号1/2左仪表板后继电器底座和保险丝夹的布置1-水平高度调节系统压缩机继电器（ J403）2-信号喇叭继电器（ J413）3-总线端 Kl.15 供电继电器 -2- （ J681）4-空闲5-空闲6-供电继电器 -1-，总线端 Kl.75（ J680）7 -T17f，黑色：转向柱开关模块耦合器8 -T17g，灰色：出风口耦合器9 -T6a，黑色：仪表板扬声器耦合器10 -T8a，黑色：电动转向柱耦合器A-ABS液压泵保险丝（ S53）B-水平高度调节系统保险丝（ S110）C-车窗升降器的热熔保险丝（ 30A）（ S43）D-座椅调整装置的热熔保险丝 1（ S44）E-座椅调整装置的热熔保险丝 2（ S80）F-空闲J -T5a，黄色安全气囊耦合器K-空闲安装位置A00.5102.01.74 版本 2002 年 10 月ACDEFA97--0405B奥迪A8编号1/3右前脚部空间的继电器和保险丝夹的布置1.1 - 燃油冷却装置的继电器（ TDI）（ J445）1.1 - 制动助力器继电器（汽油机）（ J569）1.2 - 冷却液辅助泵继电器（ J496）1.2 - 增压空气冷却系统泵继电器（ V8 TDI）（ J536）2-起动机继电器（ J53）3-起动机继电器 -2-（ J695）4-燃油泵继电器（ J17）5-大灯清洗装置继电器（ J39）A-车窗升降器保险丝（副驾驶员侧）（ 30A）（ S170）B-座椅调节右前热熔保险丝（ 30A）C-空调风扇保险丝（ 40A）D-右前记忆座椅热熔保险丝（ 30A）E-空闲F-空闲安装位置版本 2002 年 10 月A00.5102.01.74A97--0406奥迪A8编号1/4右侧 A 柱主保险丝座的布置1- 散热器风扇 150A1A - 散热器风扇的旋接点 12- 散热器风扇 250A2A - 散热器风扇的旋接点 23- 总线端 Kl.30 的旋接点（蓄电池）4- 总线端 Kl.30 的旋接点（起动机）安装位置版本 2002 年 10 月A00.5102.01.74AB CDA97--0409奥迪A8编号1/5行李箱内右侧继电器底座和保险丝夹的布置1- 可加热后窗玻璃继电器（ J9）2- 空闲3- 电动燃油泵继电器 II（汽油发动机）（ J49）- 燃油泵继电器（共轨柴油发动机）（ J17）A- 可加热后窗玻璃的单独保险丝（ 40A）（ S41）B- 自动保险装置 30A - 后部记忆座椅C- 自动保险装置 30A - 后部座椅调整装置D- 保险丝夹参见页次 1/61 - 110A 总线端 Kl.30，用于风档玻璃加热装置控制单元1A - 风档玻璃加热装置控制单元总线端 Kl.30a 的旋接点2 - 60A，用于总线端 Kl.30a2A - 总线端 Kl.30a 的旋接点3 - 150A 总线端 Kl.30，用于车载电网3A - 总线端 Kl.30a 的旋接点（车载电网）4- 总线端 Kl.30 的旋接点5- 总线端 Kl.30 的旋接点安装位置A00.5102.01.74版本 2002 年 10 月AB CDA97--0409奥迪A8编号1/6行李箱内右侧继电器底座和保险丝夹的布置D-保险丝夹1-舒适系统中央控制单元（左侧车灯）（ 20 A）2-舒适系统中央控制单元（右侧车灯）（ 10 A）3-舒适系统中央控制单元（关闭辅助功能）（ 20 A）4-电动驻车制动器，发动机左侧（ 30 A）5-电动驻车制动器，发动机右侧（ 30 A）6-挂车控制单元（左侧车灯）（ 15 A）7-挂车控制单元（右侧车灯）（ 15 A）8-挂车控制单元（ 15 A）9-左侧燃油泵（柴油机）（ 20 A）10 - 右侧燃油泵（ 20 A）保险丝名称： SF安装位置A00.5102.01.74版本 2002 年 10 月2322212019181716151413121110987653412预留预留预留预留 预留A97--0022444342414037393836353433323130292827262524奥迪A8编号1/7左仪表板保险丝夹的布置保险丝颜色30 A - 绿色25 A - 白色20 A - 黄色15 A - 蓝色10 A - 红色5A-米色保险丝名称： SB保险丝：1车库门遥控器5A 9 EPS控制单元10 A2驻车辅助10 A 10网关 / 油位传感器5A3驻车辅助5A 11底座架5A4大灯照明距离调节 / 车灯控制单元10 A 12制动灯开关10 A5组合仪表10 A 13电子通信系统 / 10 A6车门柱电气系统控制单元10 A 14空闲7诊断连接5A 15用车权力系统15 A8诊断连接5A 16空闲安装位置版本 2002 年 10 月A00.5102.01.742322212019181716151413121110987653412预留预留预留预留 预留A97--0022444342414037393836353433323130292827262524奥迪A8编号1/8左仪表板保险丝夹的布置保险丝颜色30 A - 绿色25 A - 白色20 A - 黄色15 A - 蓝色10 A - 红色7.5 A - 棕色5A-米色保险丝名称： SB保险丝：17 -自适应巡航控制系统10 A 25 -刮水器马达40 A18 -可加热清洗喷嘴5A 26 -空闲19 -可加热喷水软管15 A 27 - ESP阀门继电器25 A20 -轮胎压力监控5A 28 -空闲21 -空闲29 -空闲22 -刹车灯开关10 A 30 -空闲23 -读卡器 / Telepass5A 31 -车载电网控制单元（右前照明）30 A24 -喇叭15 A 32 -空闲7.5 A -棕色安装位置版本 2002 年 10 月A00.5102.01.742322212019181716151413121110987653412预留预留预留预留 预留A97--0022444342414037393836353433323130292827262524奥迪A8编号1/9左仪表板保险丝夹的布置保险丝颜色30 A - 绿色25 A - 白色20 A - 黄色15 A - 蓝色10 A - 红色7.5 A - 棕色5A- 米色保险丝名称： SB保险丝：33 -左侧 PTC 暖风25 A 39 -左前车门控制单元15 A34 -空闲40 -转向柱调整装置25 A35 -空闲41 -左后车门控制单元15 A36 -空闲42 -用车权力系统25A37 -空闲43 -空闲38 -车载电网控制单元（左前照明）30 A 44 -空闲安装位置A00.5102.01.74版本 2002 年 10 月A97--0407奥迪A8编号1/10右仪表板保险丝夹的布置保险丝颜色30 A - 绿色25 A - 白色20 A - 黄色15 A - 蓝色10 A - 红色5A- 米色保险丝名称： SC保险丝：1电子驻车制动器5A 8电动水泵10 A2空调器 / 空调器压缩机10 A 9空调器5A3换档示意图 /PN闭锁5A 10空气悬架5A4自动变速箱15 A 11空闲5马达调节阀15 A 12显示单元5A6尾气催化净化器前的氧传感器15 A 13车顶模块10 A7尾气催化净化器后的氧传感器15 A 14 CD/DVD驱动器5A油轨压力调节器（柴油机）5A 15蓄电池管理5A7.5 A - 棕色安装位置A00.5102.01.74版本 2002 年 10 月A97--0407奥迪A8编号1/11右仪表板保险丝夹的布置保险丝颜色30 A - 绿色25 A - 白色20 A - 黄色15 A - 蓝色10 A - 红色7.5 A - 棕色5A- 米色SC保险丝：16曲轴通风装置的加热装置（ V8 TDI）5A 21发动机控制单元（汽油机）5A（ ）发动机控制单元（柴油机）15 A17空闲22燃油冷却装置（柴油机）10 A18读卡灯5A 23电子驻车制动器（开关）5A19空气质量流量计（柴油机）5A 24车载电网控制单元 220 A20座椅加热装置 / 空调座椅子 / 中控台触摸开关5A 25自动变速箱15 A安装位置A00.5102.01.74版本 2002 年 10 月A97--0407奥迪A8编号1/12右仪表板保险丝夹的布置保险丝颜色30 A - 绿色25 A - 白色20 A - 黄色15 A - 蓝色10 A - 红色5A- 米色保险丝名称： SC保险丝：26空调水泵 / 水阀，后部空调操作单元15 A 32自动变速箱15 A27滑动天窗马达20 A 33 PTC加热装置，右侧25 A28发动机控制单元15 A 34座椅加热 / 座椅通风，后部20 A29喷油阀20 A 35座椅加热 / 座椅通风，20 A增压空气冷却系统（ V8 TDI）25 A，前部30点火线圈30 A 36点烟器，前部20 A31燃油泵，左侧（汽油机）20 A 37点烟器，后部20 A保险丝名称：7.5 A - 棕色安装位置A00.5102.01.74版本 2002 年 10 月A97--0407奥迪A8编号1/13右仪表板保险丝夹的布置保险丝颜色30 A - 绿色25 A - 白色20 A - 黄色15 A - 蓝色10 A - 红色5A-米色保险丝名称： SC保险丝：38空闲42停车加热 / 加热装置20 A39车门控制单元，右前15 A 43大灯清洗装置30 A40真空泵 BKV15 A 44拖车插座15 A41车门控制单元，右后15 A安装位置A00.5102.01.74版本 2002 年 10 月A97--0408奥迪A8编号1/14行李箱中左侧保险丝夹布置1-数字式声音套件控制单元2-导航系统3-电视调谐器4-空闲5-收音机6-重低音处衣帽架7-插座8-驻车暖风无线电接收器9-空闲10 - 空闲A1 - 总线端 Kl.30 螺栓点（蓄电池）B1 - 总线端 Kl.30 螺栓点保险丝名称： SD7.5 A- 棕色安装位置A00.5102.01.74版本 2002 年 10 月奥迪A8编号1/15接地点一览1 - 接地点， A 柱右侧2 - 接地点，座椅横梁右侧3 - 接地点， D 柱下部4 - 接地点， D 柱右侧5 - 接地点，后备箱右侧6 - 接地点，后备箱右后7 - 接地点，车尾右侧8 - 接地点，车顶框架后部中间9 -。
