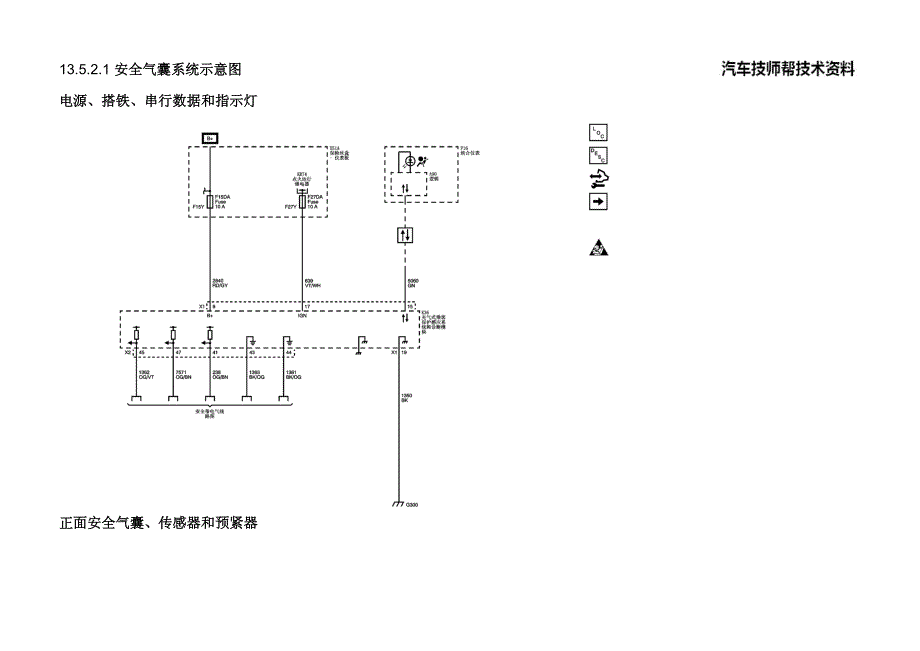

13.5.2.1 安全气囊系统示意图安全气囊系统示意图 电源、搭铁、串行数据和指示灯电源、搭铁、串行数据和指示灯 正面安全气囊、传感器和预紧器正面安全气囊、传感器和预紧器 侧碰撞传感器和安全气囊侧碰撞传感器和安全气囊 13.5.3.1 安全气囊系统标识视图安全气囊系统标识视图 下图为安全气囊系统标识视图，显示了车辆上所有可用的安全气囊系统部件的大概位置该图有助于确定特定维修程序所需的相应安全 气囊系统的解除和启用，参见“安全气囊系统的解除和启用” 图标图标 (1) 中央正面碰撞传感器 — 位于发动机舱盖下车辆中央处 (2) 前发动机舱盖支撑杆 — 位于前发动机舱盖下的一个气体减振装置，在乘客侧 (3) 乘客仪表板安全气囊 — 位于仪表板下右侧顶部 (4) 右侧车顶纵梁安全气囊 — 位于车顶内衬下，从乘客前挡风玻璃立柱延伸到乘客后窗立柱 (5) 安全气囊系统传感和诊断模块 (SDM) — 位于中心架下 (6) 乘客感知系统 (PPS) — 位于乘客前排座椅上，在座椅底部装饰件下 (7) 乘客安全带锚定器张紧器 — 位于乘客座椅的外侧 (8) 右前侧碰撞传感器 — 门槛板下的 B 柱处 (9) 右侧车顶纵梁安全气囊充气模块 — 位于 B 柱上车顶内衬后侧 (10) 乘客座椅侧安全气囊 — 位于乘客座椅靠背上 (11) 乘客安全带卷收器预紧器 — 位于车辆乘客侧中柱底部附近的装饰板下 (12) 右后侧碰撞传感器 — 位于门槛下 C 柱 (13) 后舱盖支撑杆 — 位于乘客侧行李厢盖下的一个气体减振装置 (14) 后舱盖支撑杆 — 位于驾驶员侧行李厢盖下的一个气体减振装置 (15) 左后侧碰撞传感器 — 位于门槛下 C 柱 (16) 驾驶员安全带卷收器预紧器 — 位于车辆驾驶员侧中柱底部附近的装饰板下 (17) 驾驶员座椅侧安全气囊 — 位于驾驶员座椅靠背上 (18) 左侧车顶纵梁安全气囊充气模块 — 位于 B 柱上车顶内衬后侧 (19) 左前侧碰撞传感器 — 门槛板下的 B 柱处 (20) 驾驶员安全带锚定器张紧器 — 位于驾驶员座椅的外侧 (21) 左车顶纵梁安全气囊 — 位于车顶内衬下，从驾驶员前挡风玻璃立柱延伸到驾驶员后窗立柱 (22) 驾驶员方向盘安全气囊 — 位于方向盘上 (23) 前舱盖支撑杆 — 位于驾驶员侧前舱盖下的一个气体减振装置 (24) 车辆蓄电池 — 位于发动机舱盖下左侧 。
