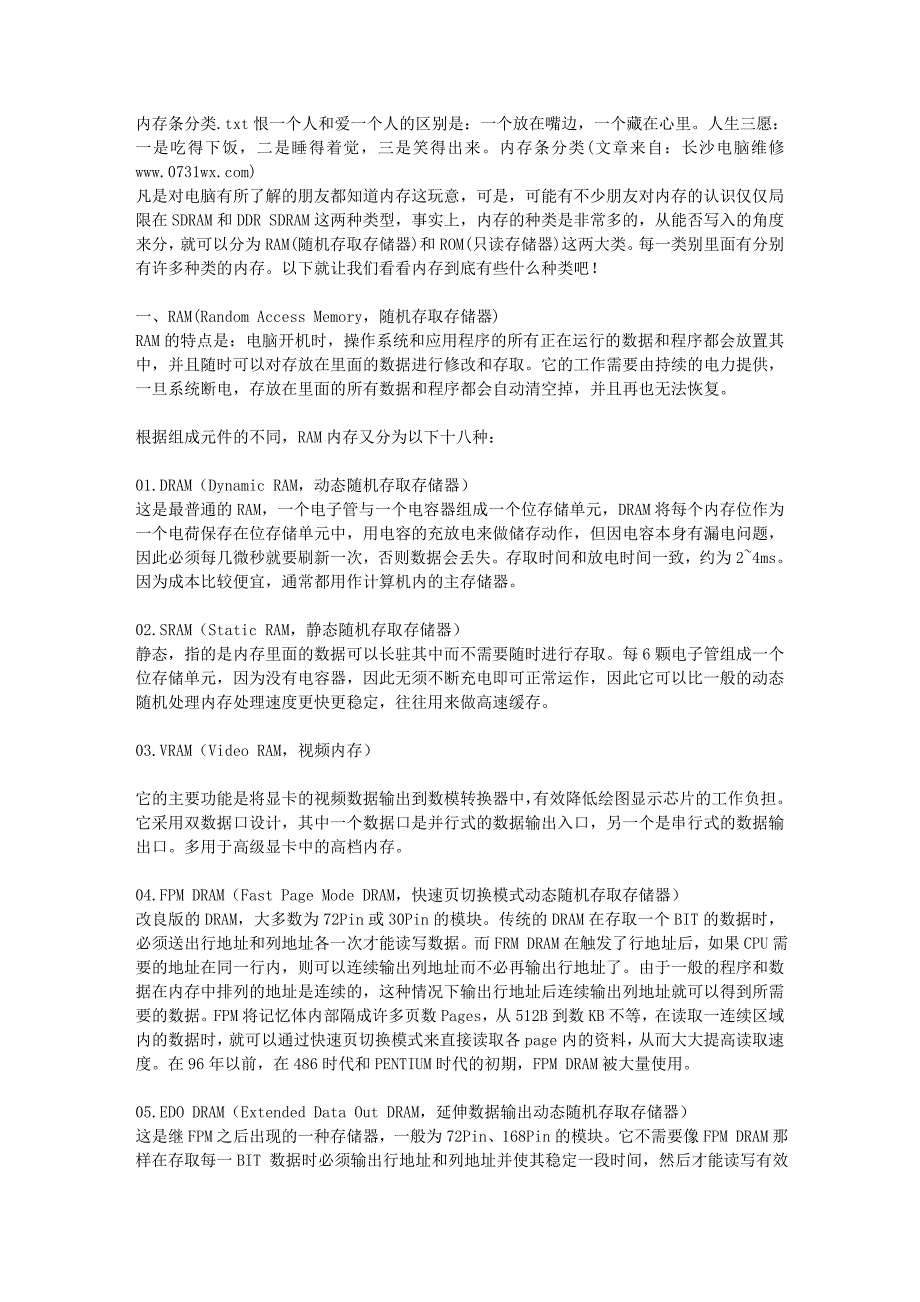

内存条分类.txt 恨一个人和爱一个人的区别是：一个放在嘴边，一个藏在心里人生三愿： 一是吃得下饭，二是睡得着觉，三是笑得出来内存条分类(文章来自：长沙电脑维修 ) 凡是对电脑有所了解的朋友都知道内存这玩意，可是，可能有不少朋友对内存的认识仅仅局 限在 SDRAM 和 DDR SDRAM 这两种类型，事实上，内存的种类是非常多的，从能否写入的角度 来分，就可以分为 RAM(随机存取存储器)和 ROM(只读存储器)这两大类每一类别里面有分 别有许多种类的内存以下就让我们看看内存到底有些什么种类吧！ 一、RAM(Random Access Memory，随机存取存储器) RAM 的特点是：电脑开机时，操作系统和应用程序的所有正在运行的数据和程序都会放置其 中，并且随时可以对存放在里面的数据进行修改和存取它的工作需要由持续的电力提供， 一旦系统断电，存放在里面的所有数据和程序都会自动清空掉，并且再也无法恢复 根据组成元件的不同，RAM 内存又分为以下十八种： 01.DRAM（Dynamic RAM，动态随机存取存储器） 这是最普通的 RAM，一个电子管与一个电容器组成一个位存储单元，DRAM 将每个内存位作为 一个电荷保存在位存储单元中，用电容的充放电来做储存动作，但因电容本身有漏电问题， 因此必须每几微秒就要刷新一次，否则数据会丢失。
存取时间和放电时间一致，约为 2~4ms因为成本比较便宜，通常都用作计算机内的主存储器 02.SRAM（Static RAM，静态随机存取存储器） 静态，指的是内存里面的数据可以长驻其中而不需要随时进行存取每 6 颗电子管组成一个 位存储单元，因为没有电容器，因此无须不断充电即可正常运作，因此它可以比一般的动态 随机处理内存处理速度更快更稳定，往往用来做高速缓存 03.VRAM（Video RAM，视频内存） 它的主要功能是将显卡的视频数据输出到数模转换器中，有效降低绘图显示芯片的工作负担 它采用双数据口设计，其中一个数据口是并行式的数据输出入口，另一个是串行式的数据输 出口多用于高级显卡中的高档内存 04.FPM DRAM（Fast Page Mode DRAM，快速页切换模式动态随机存取存储器） 改良版的 DRAM，大多数为 72Pin 或 30Pin 的模块传统的 DRAM 在存取一个 BIT 的数据时， 必须送出行地址和列地址各一次才能读写数据而 FRM DRAM 在触发了行地址后，如果 CPU 需要的地址在同一行内，则可以连续输出列地址而不必再输出行地址了由于一般的程序和 数据在内存中排列的地址是连续的，这种情况下输出行地址后连续输出列地址就可以得到所 需要的数据。
FPM 将记忆体内部隔成许多页数 Pages，从 512B 到数 KB 不等，在读取一连续 区域内的数据时，就可以通过快速页切换模式来直接读取各 page 内的资料，从而大大提高 读取速度在 96 年以前，在 486 时代和 PENTIUM 时代的初期，FPM DRAM 被大量使用 05.EDO DRAM（Extended Data Out DRAM，延伸数据输出动态随机存取存储器） 这是继 FPM 之后出现的一种存储器，一般为 72Pin、168Pin 的模块它不需要像 FPM DRAM 那样在存取每一 BIT 数据时必须输出行地址和列地址并使其稳定一段时间，然后才能读写有效的数据，而下一个 BIT 的地址必须等待这次读写操作完成才能输出因此它可以大大缩 短等待输出地址的时间，其存取速度一般比 FPM 模式快 15%左右它一般应用于中档以下的 Pentium 主板标准内存，后期的 486 系统开始支持 EDO DRAM，到 96 年后期，EDO DRAM 开始 执行 06.BEDO DRAM（Burst Extended Data Out DRAM，爆发式延伸数据输出动态随机存取存储器）这是改良型的 EDO DRAM，是由美光公司提出的，它在芯片上增加了一个地址计数器来追踪 下一个地址。
它是突发式的读取方式，也就是当一个数据地址被送出后，剩下的三个数据每 一个都只需要一个周期就能读取，因此一次可以存取多组数据，速度比 EDO DRAM 快但支 持 BEDO DRAM 内存的主板可谓少之又少，只有极少几款提供支持（如 VIA APOLLO VP2） ，因 此很快就被 DRAM 取代了 07.MDRAM（Multi-Bank DRAM，多插槽动态随机存取存储器） MoSys 公司提出的一种内存规格，其内部分成数个类别不同的小储存库 (BANK)，也即由数 个属立的小单位矩阵所构成，每个储存库之间以高于外部的资料速度相互连接，一般应用于 高速显示卡或加速卡中，也有少数主机板用于 L2 高速缓存中 08.WRAM（Window RAM，窗口随机存取存储器） 韩国 Samsung 公司开发的内存模式，是 VRAM 内存的改良版，不同之处是它的控制线路有一、 二十组的输入/输出控制器，并采用 EDO 的资料存取模式,因此速度相对较快，另外还提供了 区块搬移功能（BitBlt） ，可应用于专业绘图工作上 09.RDRAM（Rambus DRAM，高频动态随机存取存储器） Rambus 公司独立设计完成的一种内存模式，速度一般可以达到 500~530MB/s，是 DRAM 的 10 倍以上。
但使用该内存后内存控制器需要作相当大的改变，因此它们一般应用于专业的图形 加速适配卡或者电视游戏机的视频内存中 10.SDRAM（Synchronous DRAM，同步动态随机存取存储器） 这是一种与 CPU 实现外频 Clock 同步的内存模式，一般都采用 168Pin 的内存模组，工作电 压为 3.3V 所谓 clock 同步是指内存能够与 CPU 同步存取资料，这样可以取消等待周期， 减少数据传输的延迟，因此可提升计算机的性能和效率 11.SGRAM（Synchronous Graphics RAM，同步绘图随机存取存储器） SDRAM 的改良版，它以区块 Block，即每 32bit 为基本存取单位，个别地取回或修改存取的 资料，减少内存整体读写的次数，另外还针对绘图需要而增加了绘图控制器，并提供区块搬 移功能（BitBlt） ，效率明显高于 SDRAM 12.SB SRAM（Synchronous Burst SRAM，同步爆发式静态随机存取存储器） 一般的 SRAM 是非同步的，为了适应 CPU 越来越快的速度，需要使它的工作时脉变得与系统 同步，这就是 SB SRAM 产生的原因。
13.PB SRAM（Pipeline Burst SRAM，管线爆发式静态随机存取存储器） CPU 外频速度的迅 猛提升对与其相搭配的内存提出了更高的要求，管线爆发式 SRAM 取代同步爆发式 SRAM 成为 必然的选择，因为它可以有效地延长存取时脉，从而有效提高访问速度 14.DDR SDRAM（Double Data Rate 二倍速率同步动态随机存取存储器） 作为 SDRAM 的换代产品， 它具有两大特点：其一，速度比 SDRAM 有一倍的提高；其二，采用了 DLL（Delay Locked Loop：延时锁定回路）提供一个数据滤波信号这是目前内存市场上的主流模式 15.SLDRAM （Synchronize Link，同步链环动态随机存取存储器） 这是一种扩展型 SDRAM 结构内存，在增加了更先进同步电路的同时，还改进了逻辑控制电路，不过由于技术显示， 投入实用的难度不小 16.CDRAM（CACHED DRAM，同步缓存动态随机存取存储器） 这是三 菱电气公司首先研制的专利技术，它是在 DRAM 芯片的外部插针和内部 DRAM 之间插入一个 SRAM 作为二级 CACHE 使用。
当前，几乎所有的 CPU 都装有一级 CACHE 来提高效率，随着 CPU 时钟频率的成倍提高，CACHE 不被选中对系统性能产生的影响将会越来越大，而 CACHE DRAM 所提供的二级 CACHE 正好用以补充 CPU 一级 CACHE 之不足，因此能极大地提高 CPU 效率 17.DDRII (Double Data Rate Synchronous DRAM，第二代同步双倍速率动态随机存取存储 器) DDRII 是 DDR 原有的 SLDRAM 联盟于 1999 年解散后将既有的研发成果与 DDR 整合之后的 未来新标准DDRII 的详细规格目前尚未确定 18.DRDRAM (Direct Rambus DRAM) 是下一 代的主流内存标准之一，由 Rambus 公司所设计发展出来，是将所有的接脚都连结到一个共 同的 Bus，这样不但可以减少控制器的体积，已可以增加资料传送的效率 二、ROM(READ Only Memory，只读存储器) ROM 是线路最简单半导体电路，通过掩模工艺，一次性制造， 在元件正常工作的情况下，其中的代码与数据将永久保存，并且不能够进行修改一般应用 于 PC 系统的程序码、主机板上的 BIOS (基本输入/输出系统 Basic Input/Output System) 等。
它的读取速度比 RAM 慢很多 根据组成元件的不同，ROM 内存又分为以下五种： 1.MASK ROM（掩模型只读存储器） 制造商为了大量生产 ROM 内存，需要先制作一颗有原始 数据的 ROM 或 EPROM 作为样本，然后再大量复制，这一样本就是 MASK ROM，而烧录在 MASK ROM 中的资料永远无法做修改它的成本比较低 2.PROM（Programmable ROM，可编程只 读存储器） 这是一种可以用刻录机将资料写入的 ROM 内存，但只能写入一次，所以也被称 为“一次可编程只读存储器”(One Time Progarmming ROM，OTP-ROM)PROM 在出厂时，存 储的内容全为 1，用户可以根据需要将其中的某些单元写入数据 0(部分的 PROM 在出厂时数 据全为 0，则用户可以将其中的部分单元写入 1)， 以实现对其“编程”的目的 3.EPROM（Erasable Programmable，可擦可编程只读存储器） 这是一种具有可擦除功能， 擦除后即可进行再编程的 ROM 内存，写入前必须先把里面的内容用紫外线照射它的 IC 卡上 的透明视窗的方式来清除掉。
这一类芯片比较容易识别，其封装中包含有“石英玻璃窗” ， 一个编程后的 EPROM 芯片的“石英玻璃窗”一般使用黑色不干胶纸盖住， 以防止遭到阳光 直射 4.EEPROM（Electrically Erasable Programmable，电可擦可编程只读存储器） 功 能与使用方式与 EPROM 一样，不同之处是清除数据的方式，它是以约 20V 的电压来进行清除 的另外它还可以用电信号进行数据写入这类 ROM 内存多应用于即插即用（PnP）接口中5.Flash Memory（快闪存储器） 这是一种可以直接在主机板上修改内容而不需要将 IC 拔 下的内存，当电源关掉后储存在里面的资料并不会流失掉，在写入资料时必须先将原本的资 料清除掉，然后才能再写入新的资料，缺点为写入资料的速度太慢。
