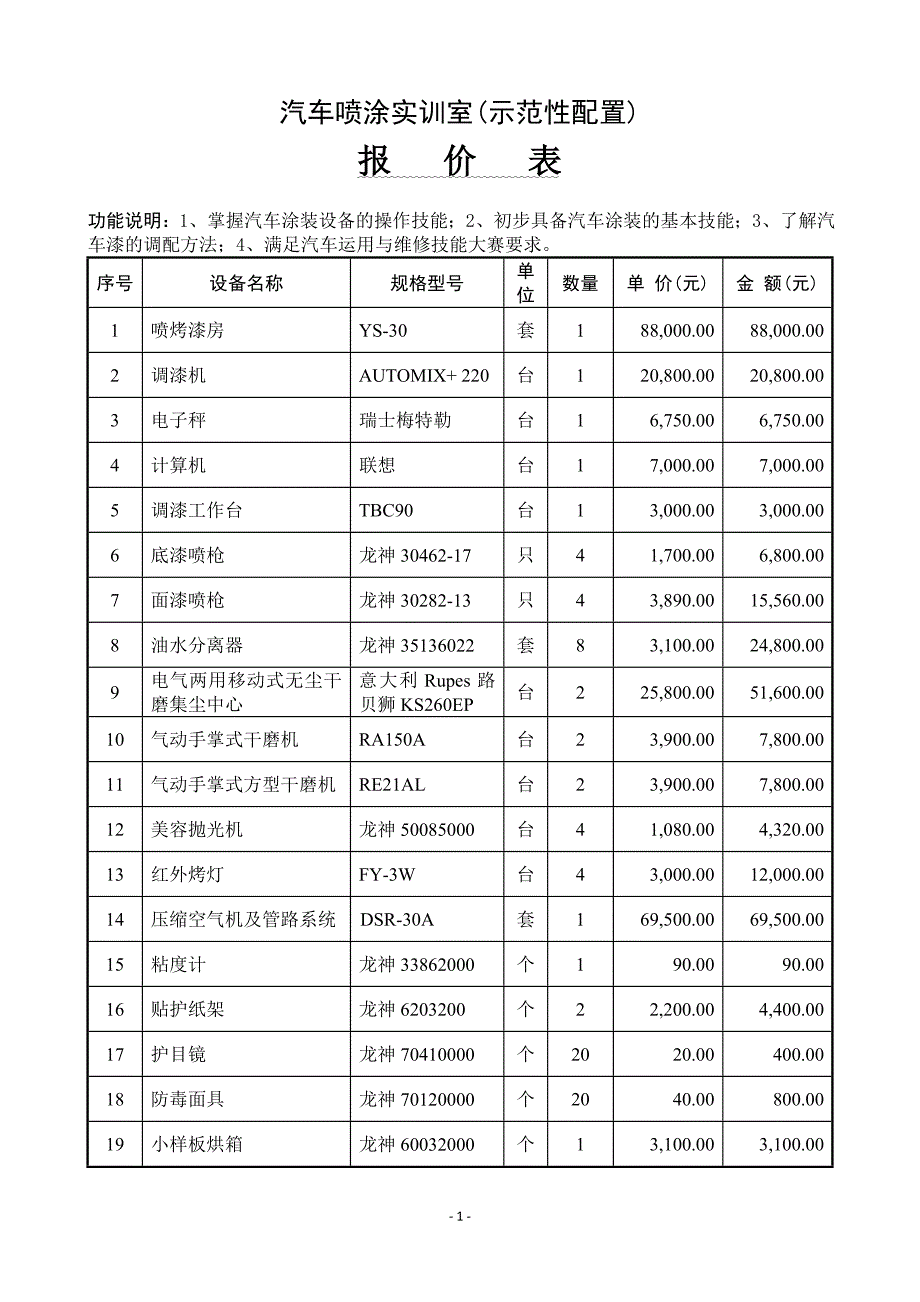

汽车喷涂实训室(示范性配置)报 价 表功能说明：1、掌握汽车涂装设备的操作技能；2、初步具备汽车涂装的基本技能；3、了解汽车漆的调配方法；4、满足汽车运用与维修技能大赛要求序号设备名称规格型号单位数量单 价(元)金 额(元)1喷烤漆房YS-30套188,000.00 88,000.00 2调漆机AUTOMIX+ 220台120,800.00 20,800.00 3电子秤瑞士梅特勒台16,750.00 6,750.00 4计算机联想台17,000.00 7,000.00 5调漆工作台TBC90台13,000.00 3,000.00 6底漆喷枪龙神30462-17只41,700.00 6,800.00 7面漆喷枪龙神30282-13只43,890.00 15,560.00 8油水分离器龙神35136022套83,100.00 24,800.00 9电气两用移动式无尘干磨集尘中心意大利Rupes路贝狮KS260EP台225,800.00 51,600.00 10气动手掌式干磨机RA150A台23,900.00 7,800.00 11气动手掌式方型干磨机RE21AL台23,900.00 7,800.00 12美容抛光机龙神50085000台41,080.00 4,320.00 13红外烤灯FY-3W台43,000.00 12,000.00 14压缩空气机及管路系统DSR-30A套169,500.00 69,500.00 15粘度计龙神33862000个190.00 90.00 16贴护纸架龙神6203200个22,200.00 4,400.00 17护目镜龙神70410000个2020.00 400.00 18防毒面具龙神70120000个2040.00 800.00 19小样板烘箱龙神60032000个13,100.00 3,100.00 20标准光源龙神60012000台14,230.00 4,230.00 21供气面具龙神70012000个21,160.00 2,320.00 22油漆震荡器飞勇PROSHAKER台19,000.00 9,000.00 23涂膜光泽仪WGG60C台15,700.00 5,700.00 24涂层测厚仪QuaNix 4500台16,900.00 6,900.00 25涂膜摆式硬度仪QBYII台12,800.00 2,800.00 26涂膜铅笔式硬度仪QHQ台12,500.00 2,500.00 27百格刀QFH套1530.00 530.00 28美容吸尘器BF581台1700.00 700.00 29美容发泡机380AR台1600.00 600.00 合计金额人民币(大写)：￥369,800.00元- 2 -汽车喷涂实训室(示范性配置)功能说明：1、掌握汽车涂装设备的操作技能；2、初步具备汽车涂装的基本技能；3、了解汽车漆的调配方法；4、满足汽车运用与维修技能大赛要求。
序号设备名称规格型号规格、主要参数或主要要求单位数量1喷烤漆房YS-30技术参数及配置：1. 房体内尺寸：6900×3900×2650mm(L×W×H)2. 房体外尺寸：7000×5350×3400mm(L×W×H)3. 进车门规格：3000×2600mm(W×H，单开门，大门三扇)，铝合金包边门，颜色：蓝色4. 工作门规格：650×1800mm(W×H，一扇工作门)，颜色：白色5. 地 台：镀锌板折弯地台，高300mm，方管支架，两排地格栅，由扁钢和圆钢焊接制作，表面镀锌；三排花纹板，表面喷漆，配两个外置花纹板上车坡，750×2000mm(W×L)/只6. 墙 板：厚50mm，宽1150mm，插口型，里外δ=0.376mm彩钢板，内填物：EPS，颜色：白色7. 光 照 度：≥800Lux，配斜顶灯8组×4=32支36W灯管，下排灯8组×2=16支30W灯管，冷板喷粉灯箱，电子整流器8. 机柜装置：侧上进风，后上排风，镀锌板成型材框架、外部白色彩钢蒙板，内部镀锌钢板蒙板，中间填保温层9. 进排风系统：进风配置2台外转子双进风离心式风机(型号：YDW4.5L1，功率：4KW，风量：12500m3/h)；排风配置1台外转子双进风离心式风机(型号：YDW4.5S，功率：5.5KW，风量：15500m3/h)，配手动风门。
房内空载风速：≥0.26m/s；房内换气次数：350次/h10. 加热系统：配置1台俐雅路G20燃油燃烧器，发热量为200000Kcal/h，不锈钢高效热交换器，电动风门执行喷烤漆循环最高工作温度：80 ℃；升温时间：7～8min(20-80℃)11. 过滤系统：送风初始过滤，亚高效过滤；排风玻璃丝棉过滤，活性碳过滤空气过滤效率：≥95%12. 顶 板：镀锌板折弯13. 电控系统：喷漆、升温喷漆、烤漆、烘干时间设定、照明开关、故障指示灯、温控仪、电源开关、急停开关、累时器，电机全压启动14. 噪 声：≤85db(A)15. 总 功 率：15.2KW套22调漆机飞勇AUTOMIX+ 220一、主要特征1. 锥形齿轮传动2. 先进定位方式3. 静电喷粉工艺4. 造型简约大方二、功能介绍1. 可用于美国PPG工业集团Nexa Autocolor品牌专业汽车油漆系统2. 锥形齿轮传动的专利结构，独具运行平稳，噪音低，可靠性高，保养维修简便等众多优点3. 独特新颖的漆桶定位方式，操作得心应手4. 可灵活转换大小漆桶的加高垫5. 带工作台三、技术参数1. 标准配置：66头2. 大桶头数：11头3. 小桶头数：89头4. 功 率：0.55KW5. 转 数：72转/分6. 外形尺寸：2100×400×2000(长×宽×高)台23电子秤瑞士梅特勒技术参数：1. 最大量程：7100g2. 显示精度：0.1g3. 电源适配器；交流电源适配器，输出电压15V台44计算机联想K330基本配置：1. 处理器CPU：Intel Core i5 23002. 处理器频率：2.8GHz3. 处理器接口：LGA 11554. 二级缓存：4×2565. 三级缓存：61446. 内 存：4GB DDR37. 硬 盘：SATA2磁盘，1000GB，7200转8. 光 驱：Rambo9. 读卡器：内置16合一读卡器10. 显示器：21.5”宽屏液晶11. 显 卡：nVIDIA GeForce GT420，独立显卡，1024M，PCI-E X16接口标准，支持DirectX 10.1。
12. 声 卡：板载声卡，7.1声道13. 网 卡：板载10-100-1000M网卡14. 键盘/鼠标：橘仓金蛛键盘/橘仓金蛛鼠标15. 机 箱：防辐射立式；电源：300W以上16. 系统安装Windows 7 64位旗舰版台25调漆工作台TBC90满足四人同时操作台26底漆喷枪龙神30462-17技术参数：1. 不锈钢喷咀、顶针2. 工作压力：2.5～3.0MPa3. 进气口径：外牙1/4"4. 配 件：调压表、维修包、过滤网3个、板手、清洁刷、润滑油5. 喷枪表面镀镍6. 喷咀口径：Ø 1.77. 容 量：0.68升/尼龙上壶8. 耗 气 量：180～220升/分钟9. 性 能：易于使用及维护，雾化效果佳只87面漆喷枪龙神30282-13技术参数：1. 不锈钢喷咀、顶针2. 工作压力：2.0～2.5MPa3. 进气口径：外牙1/4"4. 配 件：调压表、维修包、过滤网3个、板手、清洁刷、润滑油5. 喷枪表面镀镍6. 喷咀口径：Ø1.37. 容 量：0.68升/尼龙上壶8. 耗 气 量：290～340升/分钟9. 性 能：易于使用及维护，雾化效果佳。
只88油水分离器龙神35136022功能特点：1. 三 联 件：油水隔离器、精密过波器、压力调节器2. 气 流 量：1500升/分钟3. 工作压力：0～12巴4. 过滤精度：5微米与0.01微米5. 进气口径：内牙1/2"套89电气两用移动式无尘干磨集尘中心意大利Rupes路贝狮KS260EP一、产品说明可同时操作两把电动磨灰机或两把气动磨灰机或一电一气，有磨灰机和集尘主机联动功能1. 独特的双电机设计，一个顶两2. 实用的顶盖设计，工具和管线不再零乱3. 革新的前置门板，更换集尘袋真方便二、技术指标1. 功 率：2×1050瓦(双电机)2. 工作气压：6公斤3. 外接插座功率：2×600瓦4. 外接气动工具接口：2个5. 真空度：2000 毫米水柱6. 集尘量：220-260立方米/小时7. 集尘袋容量：7公斤8. 噪 音：72分贝9. 自 重：26公斤10. 伺服系统：LAT3000套210气动手掌式干磨机RA150A技术参数：1. 托 盘：6寸6+8+1孔万用尼龙搭扣托盘2. 运动方式：振动偏心运动3. 偏 心 距：5毫米4. 速 度：0-11000转/分钟5. 工作气压：6公斤6. 耗 气 量：380升/分钟7. 重 量：0.75公斤8. 配套KS260EP使用套211气动手掌式方型干磨机RE21AL技术参数：1. 托 盘：4×2孔70×198mm尼龙搭扣托盘2. 运动方式：直线偏心运动3. 偏 心 距：3毫米4. 速 度：0-11000转/分钟5. 工作气压：6公斤6. 耗 气 量：380升/分钟7. 重 量：0.85公斤8. 配套KS260EP使用套212美容抛光机龙神50085功能特点：1. 用于喷漆后打蜡、抛光处理等汽车美容工作，配有高效风冷系统的长寿命马达及过载保护，劲大、抗阻力强，噪音低，3个档位变速。
2. 转 速：1000-3000转/分3. 提供多用途打磨和抛光4. 热处理过的，高精度切割齿轮系统5. 高效滚珠轴承结构6. 功 率：AC230V 50Hz 1000W7. 轴心公螺：5/8"8. 附 件：侧手柄、外挡板、扳手、M14/16法兰、180毫米柔性橡胶。
