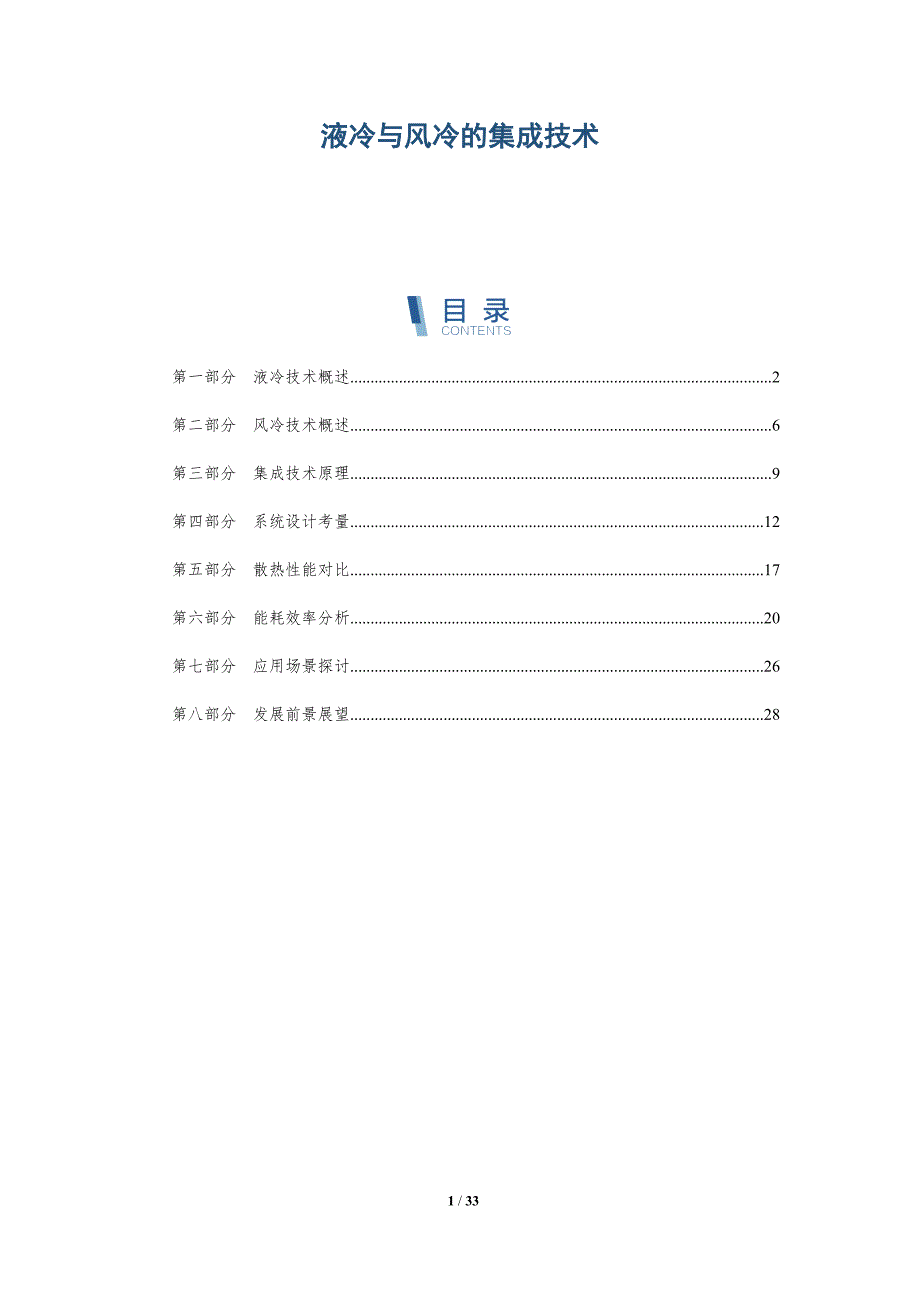

液冷与风冷的集成技术 第一部分 液冷技术概述 2第二部分 风冷技术概述 6第三部分 集成技术原理 9第四部分 系统设计考量 12第五部分 散热性能对比 17第六部分 能耗效率分析 20第七部分 应用场景探讨 26第八部分 发展前景展望 28第一部分 液冷技术概述关键词关键要点液冷技术的发展历程1. 早期发展：液冷技术起源于20世纪初，最初应用于工业冷却系统，后逐渐应用于计算机冷却领域早期液冷系统主要采用水冷方式，使用冷却液作为热交换介质，但由于存在泄漏风险和腐蚀问题，限制了其广泛应用2. 技术进步：21世纪以来，随着材料科学和微电子技术的进步，液冷技术取得了显著进步新型环保冷却液和高效散热材料的应用，使得液冷系统更加可靠和高效同时，信息技术的发展推动了液冷技术在数据中心和高性能计算领域的广泛应用3. 应用拓展：液冷技术不仅在高性能计算和数据中心领域得到广泛应用，还逐渐扩展到消费电子、新能源汽车等其他高科技领域随着环保要求的提高和能源成本的上升，液冷技术在这些领域的应用前景广阔液冷技术的工作原理1. 热交换过程：液冷技术通过将冷却液与发热元件接触，利用液体的高热容量特性，将热量快速传递到外部冷却系统。
液体可以是纯净水、乙二醇、氟利昂或混合液等多种类型，不同介质适用于不同应用场景2. 冷却方式：液冷技术可以分为直接液冷和间接液冷两种方式直接液冷是指冷却液直接接触发热元件，间接液冷则是通过冷板或冷管等散热器将热量传递给循环的冷却液直接液冷方式散热效率更高，但对设备密封性要求更高；间接液冷方式更加安全可靠，适用于多种应用场景3. 控制系统：为了确保液冷系统的稳定运行，需要设计相应的控制系统控制系统包括温度传感器、流量调节器和冷却液循环泵等组件，通过实时监测温度和流量，调整冷却液的流动速度和循环路径，实现对热量的有效控制和管理液冷技术的优缺点1. 优点：液冷技术具有散热效率高、稳定性好、噪音低等优点与风冷技术相比，液冷技术能够更好地解决局部热点和高密度散热问题，提高系统的可靠性和稳定性同时，液冷技术运行时产生的噪音较低，有利于提高数据中心的工作环境质量2. 缺点：液冷技术也存在泄漏风险和维护成本高的问题冷却液泄漏不仅会造成环境污染，还可能导致设备损坏同时，液冷系统需要定期维护，包括更换冷却液、清洗散热器和检查密封性等，维护成本相对较高此外，液冷技术在高海拔和低温环境下的应用效果较差，需要额外的加热和保温措施。
3. 潜在风险：尽管液冷技术具有诸多优点，但仍需注意潜在风险例如，不同材质之间的化学反应可能导致腐蚀问题；冷却液的泄露会带来环境污染风险；在极寒或极热环境中，冷却液的性能可能会受到影响，从而影响散热效率因此，在设计和应用液冷系统时，需要综合考虑各种因素，确保系统的安全性和可靠性液冷技术的应用领域1. 服务器和数据中心：液冷技术在服务器和数据中心领域的应用最为广泛液冷系统能够有效解决高密度计算和大量数据处理过程中产生的热量问题，提高系统的可靠性和性能液冷技术在数据中心的应用不仅有助于降低能耗，还能提高数据中心的利用率和稳定性2. 通信基站：在通信基站中，液冷技术可以有效解决基站内各种设备产生的热量问题，提高系统的稳定性和可靠性液冷技术的应用有助于减少基站的故障率和维护成本，提高通信网络的整体性能3. 消费电子设备：液冷技术在消费电子设备中的应用逐渐增多对于、平板电脑等小型设备，液冷技术可以有效解决发热问题，提高设备的性能和用户体验液冷技术在消费电子设备中的应用有助于延长设备的使用寿命，并提高用户的使用满意度液冷技术的前沿趋势1. 环保型冷却液：随着环保要求的提高，新型环保型冷却液的研发成为液冷技术的重要发展方向。
例如，使用可降解材料制成的环保冷却液不仅可以降低环境风险，还能提高系统的安全性此外，研究新型环保冷却液的热物理性能，以满足不同应用场景的需求，是未来液冷技术的重要研究方向2. 智能化管理：智能化管理是液冷技术的又一重要发展趋势通过引入先进的传感器、控制系统和数据分析技术，实现对液冷系统的实时监控和智能管理例如，利用物联网技术实现对液冷系统的远程监测和诊断，提高系统的可靠性和运维效率同时，通过大数据分析，可以预测液冷系统可能出现的问题，提前采取措施，提高系统的稳定性3. 液冷系统集成化：液冷系统集成化是未来液冷技术的重要发展方向之一通过将液冷系统与其他电子设备集成，实现更高密度的散热解决方案例如，液冷系统可以与高性能计算设备、数据中心和通信基站等设备集成，以提供更高效、可靠的散热解决方案此外，液冷系统集成化还可以提高系统的紧凑性和灵活性，满足不同应用场景的需求液冷技术作为一种高效的冷却解决方案，近年来在电子设备和数据中心领域得到了广泛应用液冷技术通过直接利用液体介质传递和吸收热量，从而实现电子设备的高效散热本文旨在对液冷技术的基本原理和应用场景进行概述，以期为相关领域的研究与发展提供参考。
液冷技术的基本原理主要基于两种散热方式：自然对流和强制对流自然对流利用热液体上升，冷液体下降的原理，通过液体的自然流动来实现热量的传递和散热强制对流则通过外部泵或其他强制机制，使冷却液在管路系统中流动，从而提高散热效率液冷技术通过将电子设备的热源与液体介质直接接触，利用液体的高热容量和良好的热导性，实现高效的热量传递和散热过程液冷技术根据冷却介质的不同，可以分为水冷、油冷和混合液冷等多种类型水冷技术利用水作为冷却介质，由于水的比热容大，导热性能良好，因此在工业和数据中心中应用广泛油冷技术则采用导热油作为冷却介质，适用于高温、高压环境下对温度控制有较高要求的应用场景混合液冷技术则结合了水冷和油冷的优点，利用特定比例的混合液作为冷却介质，以实现高效散热的同时，兼顾系统稳定性和安全性液冷技术的关键组件包括冷板、散热器、热管、冷却塔和循环泵等冷板是液冷系统的核心部件，通过直接接触热源，将热量传递给冷却液散热器用于将冷却液中的热量传递给环境空气或冷却塔，以实现热量的最终散发热管作为一种高效的热传递元件，能够实现热量的远距离高效传递冷却塔则用于降低冷却塔水的温度，以提高冷却效率循环泵用于驱动冷却液在系统中流动，确保系统内各部件的正常工作。
液冷技术具有显著的散热优势一方面，它能够显著提高散热效率，降低电子设备的温度，从而提高设备的稳定性和可靠性另一方面，通过提高散热效率，液冷技术可以降低能耗，提高能源利用效率此外，液冷技术还具有良好的适应性和灵活性，能够满足不同应用场景的需求，如数据中心、高性能计算系统、超级计算机和电子设备等液冷技术的应用场景非常广泛在数据中心领域，液冷技术可以有效解决数据中心内高密度服务器的散热问题，提高数据中心的能源利用率，降低数据中心的运营成本在高性能计算系统和超级计算机领域，液冷技术能够显著提高计算系统的散热效率，提高计算性能，降低能耗在电子设备领域，液冷技术能够实现电子设备的高效散热，提高设备的稳定性和可靠性，延长设备的使用寿命液冷技术的发展还面临着一些挑战和限制首先，液冷技术的应用对冷却液的性能要求较高，包括冷却液的热导率、化学稳定性、耐腐蚀性和生物安全性等其次，液冷系统的维护和管理也是一项复杂的工作此外，液冷技术的广泛应用还可能对环境和健康产生一定影响，需要进一步研究和评估总之，液冷技术作为一种高效的冷却解决方案，已经在电子设备和数据中心等领域得到了广泛应用它具有显著的散热优势，能够提高设备的稳定性和可靠性，降低能耗。
然而，液冷技术的应用还面临着一些挑战和限制，需要进一步研究和改进未来，随着技术的发展和应用的推广，液冷技术有望在更多领域发挥其独特的优势第二部分 风冷技术概述关键词关键要点风冷技术的基本原理1. 通过自然对流和强制对流方式将设备产生的热量传递到环境中，降低设备温度，以确保设备的正常运行2. 利用热交换器或散热片增加热传递效率，增强冷却效果3. 适用于对冷却要求相对较低或散热能力较强的电子设备，具有成本低、维护简单等优点风冷技术的应用范围1. 广泛应用于小型电子设备、服务器机柜、电力电子装置等领域2. 对于低功耗和低热负荷的设备，风冷技术是首选的冷却方式3. 在数据中心、通信基站等场景中，风冷技术逐渐被集成到液冷技术中，形成混合冷却方案风冷技术的发展趋势1. 随着电子设备功耗增加和散热需求提高，风冷技术正向模块化、集成化和智能化方向发展2. 结合热管、热沉等热管理技术，提高风冷效率3. 针对数据中心、5G基站等应用场景，风冷技术正向高密度、高可靠性和高能效方向发展风冷技术的优势与挑战1. 优势：低成本、低能耗、维护简便、不依赖外部热源，适用于多种应用场景2. 挑战：对于高功耗设备和高热负荷场景，风冷技术的冷却效果有限，可能需要结合其他冷却方式。
3. 为克服挑战，风冷技术正向高效散热材料、智能控制和系统设计方向发展风冷技术的局限性与改进措施1. 局限性：冷却效率较低，难以满足高热密度设备的散热需求2. 改进措施：通过增强热交换器的效率、采用热沉技术、优化风扇布局等方式提高冷却效果3. 结合液冷技术，形成混合冷却系统，提高散热效率，同时降低成本风冷技术的未来前景1. 在数据中心、通信基站等领域，风冷技术将与液冷技术协同发展，形成混合冷却方案2. 结合智能控制技术，提高风冷系统的效率和可靠性3. 随着电子设备功耗的增加，风冷技术的发展将推动热管理技术的进步，促进电子设备的高效可靠运行风冷技术在数据中心和电子设备散热中占据重要位置该技术通过使用空气流动来移除设备产生的热量，是冷却解决方案中最基础、最广泛应用的技术之一其原理在于通过强制空气流动来带走设备内部及外部的热量，从而保持设备在适宜的工作温度范围内，避免过热导致的设备性能下降或损坏风冷技术依据冷却路径的不同，可以分为自然对流冷却与强制对流冷却两大类自然对流冷却依赖设备内部或外部自然的空气流动，适用于发热量较小或对散热要求不高的设备强制对流冷却则通过风扇或风扇组合系统提供强制的空气流动，提高了冷却效率，适用于高功率密度的设备和应用场景。
此外，风冷技术依据冷却介质的流动方向，还可以细分为前向散热、后向散热以及共边散热等不同方式风冷技术的实现主要依赖于风扇、散热器、热管、散热膏、空气过滤器等关键组件其中，风扇是风冷系统的核心组成部分，其性能直接决定了风冷系统的散热效率根据风扇的工作原理，主要可以分为离心风扇和轴流风扇离心风扇通过高速旋转产生高压，将空气从风扇中心推向四周，适用于高静压、低风量的应用场景轴流风扇则是通过高速旋转产生高速气流，适用于高风量、低静压的应用场景风扇的转速、风量、静压、效率等参数直接影响风冷技术的散热效能散热器作为风冷技术中不可或缺的组件，其作用是将设备内部的热量传递给空气，从而实现热量的散发散热器的设计和选材直接影响其热传导性能和散热效率常见的散热器材料有铜和铝，其中铜具有更好的热传导性能，但成本较高；铝成本较低，但热传导性能略逊一筹此外，散热器的形状、结构设计也对其散热效果产生重要影响，常见的散热器结构有平直翅片、针状翅片、锯齿形翅片等在风冷技术中，热管是一种高效的热传导元件，它利用相变原理实现热量的高效传导热管内部填充有工作介质，在一端加热后，工作介质会气化并流向另一端，气化后的蒸汽在另一端冷凝成液体，同时释放出热。
