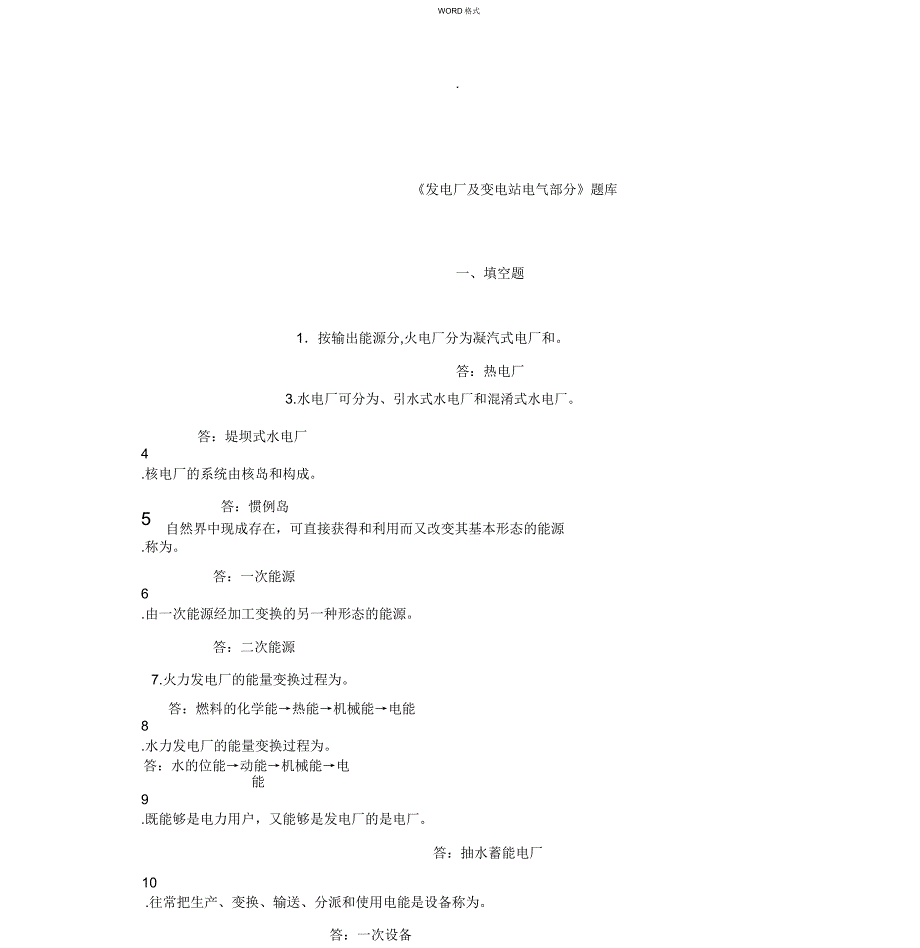

WORD格式.《发电厂及变电站电气部分》题库一、填空题1．按输出能源分,火电厂分为凝汽式电厂和答：热电厂3.水电厂可分为、引水式水电厂和混淆式水电厂答：堤坝式水电厂4.核电厂的系统由核岛和构成答：惯例岛5 自然界中现成存在，可直接获得和利用而又改变其基本形态的能源.称为答：一次能源6.由一次能源经加工变换的另一种形态的能源答：二次能源7.火力发电厂的能量变换过程为答：燃料的化学能→热能→机械能→电能8.水力发电厂的能量变换过程为答：水的位能→动能→机械能→电能9.既能够是电力用户，又能够是发电厂的是电厂答：抽水蓄能电厂10.往常把生产、变换、输送、分派和使用电能是设备称为答：一次设备11 对一次设备和系统的运转状态进行丈量、控制、件事和保护的设备.称为答：二次设备12. 由一次设备，如：发电机、变压器、断路器等按预期生产流程所连成的电路，称为答：一次电路或电气主接线13．发电厂或变电所中的___________依据设计要求连结而构成的电路称为电气主接线答：各样一次设备14. 依据电气主接线的要求，由开关电器、母线、保护和丈量设备以及必需的协助设备和建筑物构成的整体即为_________。
专业资料整理WORD格式答：配电装置专业资料整理WORD格式.15.能接通正常工作电流，断开故障电流和工作电流的开关电器是_________答：断路器16. 电气主接线中应用最多的开关电器是_________答：隔走开关17. _________起聚集和分派电能的作用答：母线18.在多角形接线中，检修一台断路器时，多角形接线变为___________，靠谱性降低答：开环运转19.发电厂和变电所的电气主接线一定知足__________、灵巧性和经济性答：靠谱性20.我国一般对35kV及以下电压电力系统采纳中性点不接地或经消弧线圈接地，称为_________答：小电流接地系统21.我国一般对110kV及以下电压电力系统采纳中性点直接接地，称为_________答：大电流接地系统22．旁路母线的作用是____________答：可取代线路断路器工作23.无母线电气主接线的形式有桥形接线、___________和单元接线答：角型接线24.加装旁路母线的独一目的是答：不断电检修出线断路器25.限流电抗器分为一般电抗器和两种答：分裂电抗器26.当发电机容量较大时，采纳构成扩大单元接线，以限制短路电流。
答：低压分裂绕组变压器27.断路器和隔走开关配合工作的原则为答：接通线路时先接隔走开关，后接断路器；断开线路时先断路器，后断隔走开关28.外桥接线合适于答：线路较短和变压器需要常常切换的状况29.内桥接线合适于答：线路较长和变压器不需要常常切换的状况30.隔走开关的作用是隔绝电压、倒闸操作和分合小电流专业资料整理WORD格式.专业资料整理WORD格式.31.依据电气设备和母线部署特色，层外配电装置往常分为中型配电装置、高型配电装置和半高型配电装置三种种类32.电流互感器的额定二次电流一般为_5A_____33.小容量水电站可设___两台___厂用变压器，一般接于机端母线的不一样分段上34.单相变压器一般应用于500kV及以上电压的发电厂、变电站中35. 电压互感器两相式接线可测得_____线_电压，但不可以测____相__电压36. 按电压变换功能进行分类，变电站可分为__发电厂的变电站____和__电力网的变电站____37.利用限流电抗器限制短路电流时，常常需解决限制短路电流与限制__正常运转压降____之间的矛盾二、选择题1.．以下哪一种状况宜采纳一台半断路器接线？（）A．10~35kV出线回路数为10回以上B．35~110kV出线回路数为8回以上C．110~220kV出线回路数为6回以上D．330~500kV出线回路数为6回以上答：D2．外桥接线合适于（）。
A．线路较短、变压器需要常常切换的场合B．线路较长、变压器不需要常常切换和场合C．线路许多，只有两台变压器的场合D．只有二条出线、变压器台数许多的场合答：D3．对一次设备起控制、保护、丈量、督查等作用的设备称为（）A．监控设备B．二次设备C．协助设备D．主设备答：B4.假如要求任一组母线发生短路故障均不会影响各支路供电，则应采纳（）A.双母线接线B.双母线分段带旁路接线C.多角形接线D.二分之三接线答：D.专业资料整理WORD格式.5.单机容量在200MW及以上的大容量大型火电厂的电气主接线中,一般（）A.不设发电机电压母线,所有机组采纳单元接线B.设发电机电压母线,并采纳单母线接线C.不设发电机电压母线,而采纳发电机—变压器扩大单元接线D.设发电机电压母线,并采纳单母线分段接线答：A6. 在双母线接线中，利用母联断路器取代出线断路器工作时，用“跨条”将该出线断路器短接，所以该出线（）A.可不断电B.需要长久停电C.仅短时停电D.断路器能够退出，但没法检修答：C7.引出线停电的操作次序是挨次拉开断路器、( )A. 线路侧隔走开关和母线侧隔走开关B. 母线侧隔走开关和线路侧隔走开关C. 断路器控制回路电源和母线侧隔走开关D. 断路器控制回路电源和线路侧隔走开关答：A8.假如要求在检修任一引出线的母线隔走开关时,不影响其余支路供电,则可采纳( )。
A.内桥接线B.单母线带旁路接线C.双母线接线D.单母线分段接线答：C9. 在倒母线操作过程中,若备用母线充电成功,则应当( )以保证两组母线等电位A.保持母联断路器双侧的隔走开关状态不变B. 切断母联断路器的控制回路电源C.切断母联断路器双侧隔走开关的操作电源D. 快速将所有支路倒换至备用母线答：A10. 大容量、超高压的大型发电厂在电力系统中起着极其重要的作用，担负着系统的基本基荷，供电范围很广，其主要特色有( )A.单机容量为125MW以上，发电厂总装机容量在220kV及以上B.单机容量在200MW以上，发电厂总装机容量在330kV及以上C.单机容量在300MW以上，发电厂总装机容量在220kV及以上D.单机容量在600MW以上，发电厂总装机容量在220kV及以上1000MW及以上，连结系统的电压为1000MW及以上，连结系统的电压为1000MW及以上，连结系统的电压为及以上，连结系统的电压1000MW为答：D11.装设分段电抗器的作用是( )A.限制母线回路中的短路电流专业资料整理WORD格式.。
