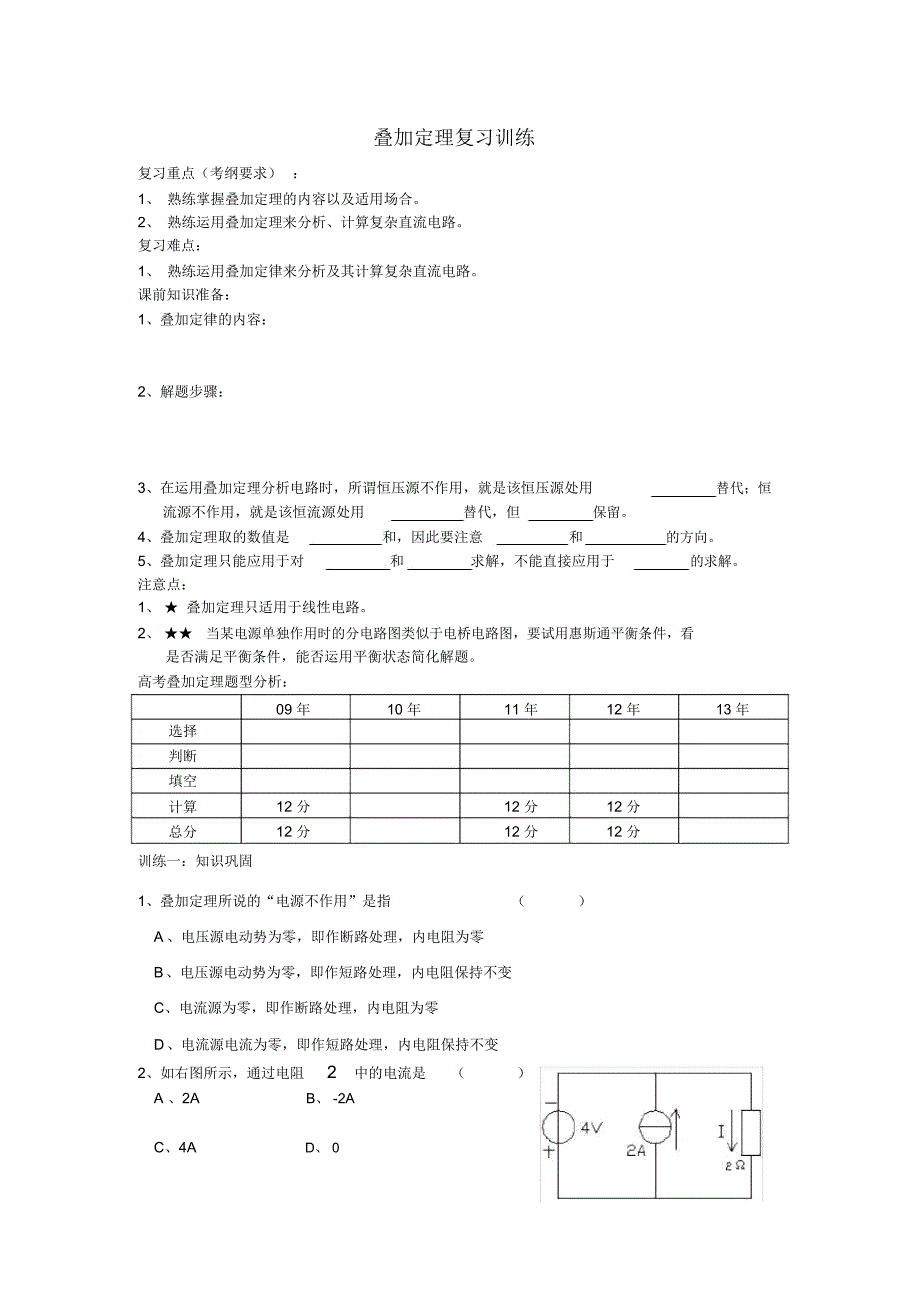

叠加定理复习训练复习重点（考纲要求） ：1、 熟练掌握叠加定理的内容以及适用场合2、 熟练运用叠加定理来分析、计算复杂直流电路复习难点：1、 熟练运用叠加定律来分析及其计算复杂直流电路课前知识准备：1、叠加定律的内容：2、解题步骤：3、在运用叠加定理分析电路时，所谓恒压源不作用，就是该恒压源处用 替代；恒流源不作用，就是该恒流源处用 替代，但 保留4、叠加定理取的数值是 和，因此要注意 和 的方向5、叠加定理只能应用于对 和 求解，不能直接应用于 的求解注意点：1、 ★ 叠加定理只适用于线性电路2、 ★★ 当某电源单独作用时的分电路图类似于电桥电路图，要试用惠斯通平衡条件，看是否满足平衡条件，能否运用平衡状态简化解题高考叠加定理题型分析：09 年10 年11 年12 年13 年选择判断填空计算12 分12 分12 分总分12 分12 分12 分训练一：知识巩固1、叠加定理所说的“电源不作用”是指（）A 、电压源电动势为零，即作断路处理，内电阻为零B 、电压源电动势为零，即作短路处理，内电阻保持不变C、电流源为零，即作断路处理，内电阻为零D 、电流源电流为零，即作短路处理，内电阻保持不变2、如右图所示，通过电阻 2 中的电流是 （ ）A 、2A B、 -2AC、4A D、 03、叠加定理适用于A 、直流线性电路C、非线性电路（）B 、交流线性电路D 、任何线性电路4、如图所示的电路中，RL2,图（ a）电路中，RL 消耗的功率为2W，图（b）电路中，RL 消耗的功率为8W ，则图（c）电路中，RL 消耗的功率为（）A、 10W B 、8W C、6W D 、 2W训练二：直通高考题1、（ 2009 年对口单招 84 题）试用叠加定理求解，如图所示电路中电流 I 解：（ 1）当 30V电源单独作用时，I '=A ；（4 分）（ 2）当 10A电源单独作用时，I "=A；（ 4 分）（ 3）当 30V和 10A 电源共同作用时， I =A 。
4 分）分析：（ 1）画出30V电源单独作用时分图（2）画出10A电源单独作用时分图2、（ 2011 年对口单招 85 题）试用叠加定理求解题图所示电路中电压 U设 U ' 和 U " 与图中U 方向一致）解：（ 1）当 8V单独作用时， U’=V ；（3 分）（ 2）当 3A单独作用时， U”=V ；（3 分）（ 3）当 8V和 3A 共同作用时， U=V 3 分）（ 4）若仅改变题图中 8V 电源的极性，则此时的 U=V3 分）分析：（ 1）画出8V单独作用时分图（ 2）画出3A单独作用时分图3、（ 2012年对口单招85 题）如图所示电路， 试利用叠加定理求 I1、 I2、 I 设 I′、I′、312I′、I" 、I" 、 I"3的方向与 I、I 、I 、的方向一致 )312123解：(1) 画出 6A 恒流源单独作用时的分图如下：有： I′____A，I′3= ____ A 1=____A ， I ′2=（ 2）画出 2A 恒流源单独作用时的分图如下：有： I" 1=__ __A ， I" 2= ____ A ， I"3=____ A 。
则题 85 图中的 I 1=____A ，I 2 = ____A， I3= ____A 4、用叠加定理求3 电阻上电流 I，电路如图所示 1）当 24V电源单独作用时 I '=A ；（ 2）当 4A 电源单独作用时 I " =A ；（ 3）当 24V和 4A 电源共同作用时I =A 。
