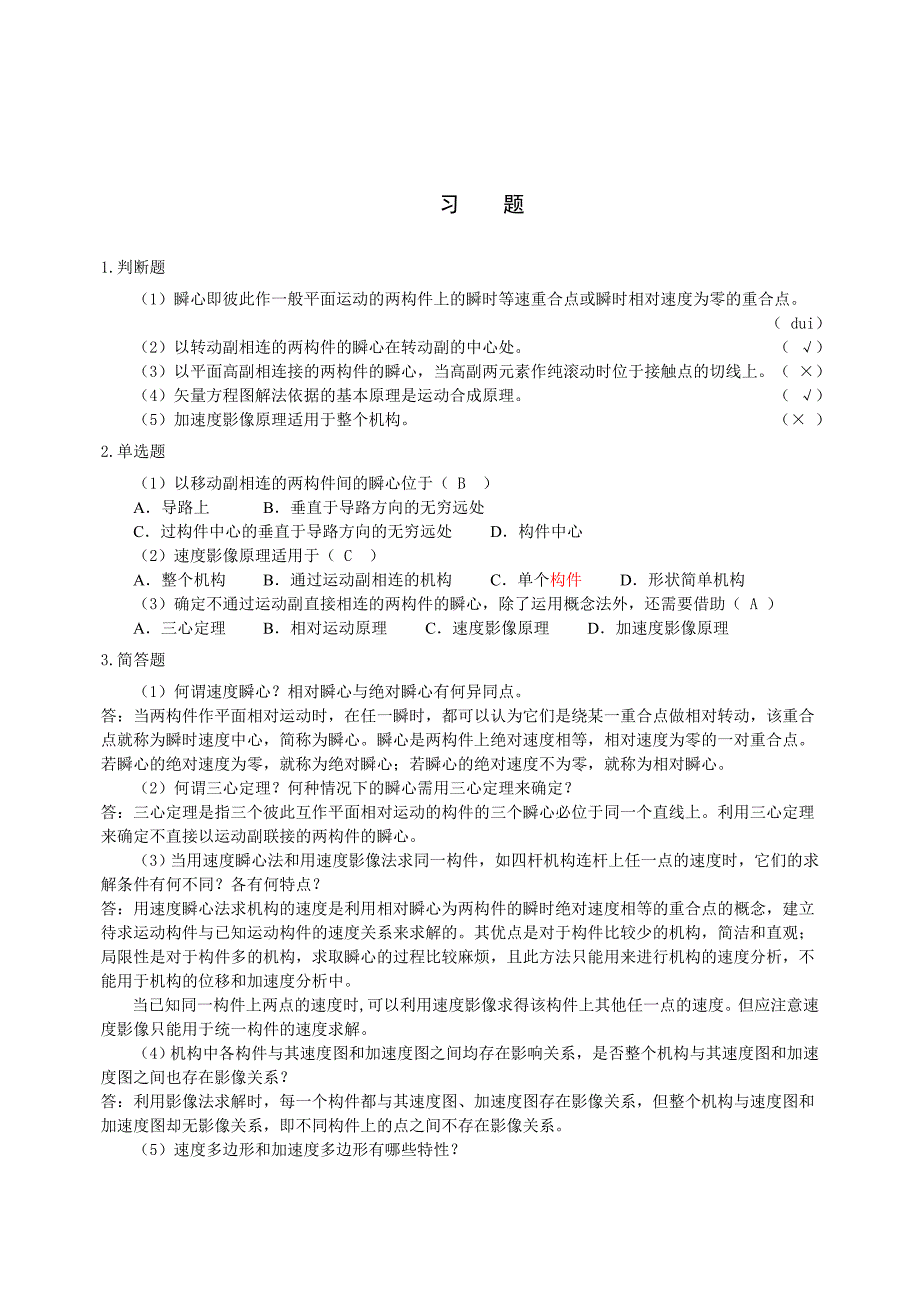

习 题1.判断题（1）瞬心即彼此作一般平面运动的两构件上的瞬时等速重合点或瞬时相对速度为零的重合点 （ dui）（2）以转动副相连的两构件的瞬心在转动副的中心处 （ √）（3）以平面高副相连接的两构件的瞬心，当高副两元素作纯滚动时位于接触点的切线上 ×）（4）矢量方程图解法依据的基本原理是运动合成原理 （ √）（5）加速度影像原理适用于整个机构 （× ）2.单选题（1）以移动副相连的两构件间的瞬心位于（ B ）A．导路上 B．垂直于导路方向的无穷远处C．过构件中心的垂直于导路方向的无穷远处 D．构件中心（2）速度影像原理适用于（ C ）A．整个机构 B．通过运动副相连的机构 C．单个构件 D．形状简单机构（3）确定不通过运动副直接相连的两构件的瞬心，除了运用概念法外，还需要借助（ A ）A．三心定理 B．相对运动原理 C．速度影像原理 D．加速度影像原理3.简答题（1）何谓速度瞬心？相对瞬心与绝对瞬心有何异同点。
答：当两构件作平面相对运动时，在任一瞬时，都可以认为它们是绕某一重合点做相对转动，该重合点就称为瞬时速度中心，简称为瞬心瞬心是两构件上绝对速度相等，相对速度为零的一对重合点若瞬心的绝对速度为零，就称为绝对瞬心；若瞬心的绝对速度不为零，就称为相对瞬心2）何谓三心定理？何种情况下的瞬心需用三心定理来确定？答：三心定理是指三个彼此互作平面相对运动的构件的三个瞬心必位于同一个直线上利用三心定理来确定不直接以运动副联接的两构件的瞬心3）当用速度瞬心法和用速度影像法求同一构件，如四杆机构连杆上任一点的速度时，它们的求解条件有何不同？各有何特点？答：用速度瞬心法求机构的速度是利用相对瞬心为两构件的瞬时绝对速度相等的重合点的概念，建立待求运动构件与已知运动构件的速度关系来求解的其优点是对于构件比较少的机构，简洁和直观；局限性是对于构件多的机构，求取瞬心的过程比较麻烦，且此方法只能用来进行机构的速度分析，不能用于机构的位移和加速度分析中当已知同一构件上两点的速度时,可以利用速度影像求得该构件上其他任一点的速度但应注意速度影像只能用于统一构件的速度求解4）机构中各构件与其速度图和加速度图之间均存在影响关系，是否整个机构与其速度图和加速度图之间也存在影像关系？答：利用影像法求解时，每一个构件都与其速度图、加速度图存在影像关系，但整个机构与速度图和加速度图却无影像关系，即不同构件上的点之间不存在影像关系。
5）速度多边形和加速度多边形有哪些特性？答：速度多边形中，作图起点p称为速度多边形的极点p，它代表机构中速度为零的点；由极点p向外放射的矢量代表构件上同名点的绝对速度；连接速度多边形中两绝对速度失端的矢量，则代表构件上同名点的相对速度；速度多边形与构件存在影像关系加速度多边形与速度多边形的特征相似，作图起点p’称为加速度多边形的极点p’，它代表机构中加速度为零的点；由极点p’向外放射的矢量代表构件上同名点的绝对加速度；连接两绝对加速度矢量失端的矢量代表构件上同名两点间的相对加速度；在加速度关系中也存在加速度影像原理6）在用解析法进行运动分析时，如何判断各杆的方位角所在的象限？如何确定速度、加速度、角速度和角加速度的方向？答：各杆的方位角所在象限可根据其三角函数分子分母的正负号或机构的初始安装情况和机构运动的连续性来确定速度、加速度求解结果为正，说明其与杆矢的方向相同，否则相反；角速度和角加速度结果为正，说明其方向为沿X轴起方位角增加的方向，否则相反4．计算题（1）试求图3-18所示机构在图示位置时全部瞬心的位置B32 4A C1A213 4BC 43M BvM2A 1(a) (b) (c)图3-18题4（1）解 (b) (c)A 213 4 BP12→∞P23 P13 P34C 43M BvM2A 1P13P14P23P24P12B32 4A C1P13 P34 P12 P14→∞ P24(a) 题4（2）解C 245 B3 D 1 A6P12 P23 P13 P36 P16（2）在图3-19所示的齿轮-连杆组合机构中，试用瞬心法求齿轮1与3的传动比。
C 245 B3 D 1 A6图3-19解：C3B 4ω22 φA D1图3-20（3）图3-20所示四杆机构中，=60㎜，=90㎜，==120㎜，=10rad/s，试用瞬心法求：①当时，C点的速度②当时，构件3的BC线上（或其延长线上）速度最小的E点的位置及其速度的大小③当=0时，角之值（有两个解）解：取作机构运动简图，并求出各瞬心①瞬心P13为构件3的绝对瞬心C3B 42 A D1P34 P23P24 P12 P14P13题4（3）①解②瞬心P13为构件3的绝对瞬心，构件3上各点在该位置的运动是绕P13转动，则距P13越近的点，速度越小作BC线的垂线P13E⊥BC，垂足E即为所求点E点距C点的距离为，，C3B 42 A D1EP34 P23P24 P12 P14P13题4（3）②解③。
当=0时，，而当P12和P24重合时，，则是杆2和杆3共线的位置，且有两个共线位置：一个是重叠共线位置，；一个是拉直共线位置，C3B φ1 42 A φ2 D1EP34 P23P24 P12 P14P13题4（3）③解（4）图3-21所示机构中，已知20㎜，滑块1及2分别以匀速且0.002m/s作反向移动，试求机构在45°位置时的速度之比的大小1 A P17→∞3C(P15) F(P57) 5 E(P35)题4（4）解 Dv1 1 A3 6θ3C F4 5v2 2 B E图3-21解：机构为对称结构，分析ACEF部分，得出结果乘以2即可CF A B EvBDDvB B CA E F G(a) (b)图 3-22（5）图3-22所示的各机构中，设已知各构件的尺寸及B点的速度，试做出其在图示位置时的速度多边形。
p(a,f)bd ceb(c) p(a,d,g)(e) (f)(a) (b)题4（5）解解：（a），，得（b），用速度影像法求，（6）图3-23所示各机构中，设已知构件的尺寸，原动件1以等角速度顺时针方向转动，试以图解法求机构在图示位置时构件3上C点的速度及加速度（比例尺任选）C2 3A 1 ω1 DB 4(c)图3-23B1 3ω1A C24C D32 4B ω11A(a) (b)p(b3,d,c3,a) b(b2,b1)p’(n’3,a’,d’) b’3b’(b’2,b’1,k’,c’3)题4（6）（b）解解：p’(c’2、c’3)b’p(c2)b(c3)题4（6）（a）解p(a,d) b’3c3 b’ p’(d’) c’3(b’1,b’2,k’)b(b2,b1,b3)题4（6）（c）解（a）①作速度分析求。
其方向垂直AB，指向与转向一致因为B、C3为同一构件上两点，所以又因为C3、C2为两构件上的重合点，所以联立上两式，得用图解法求。
