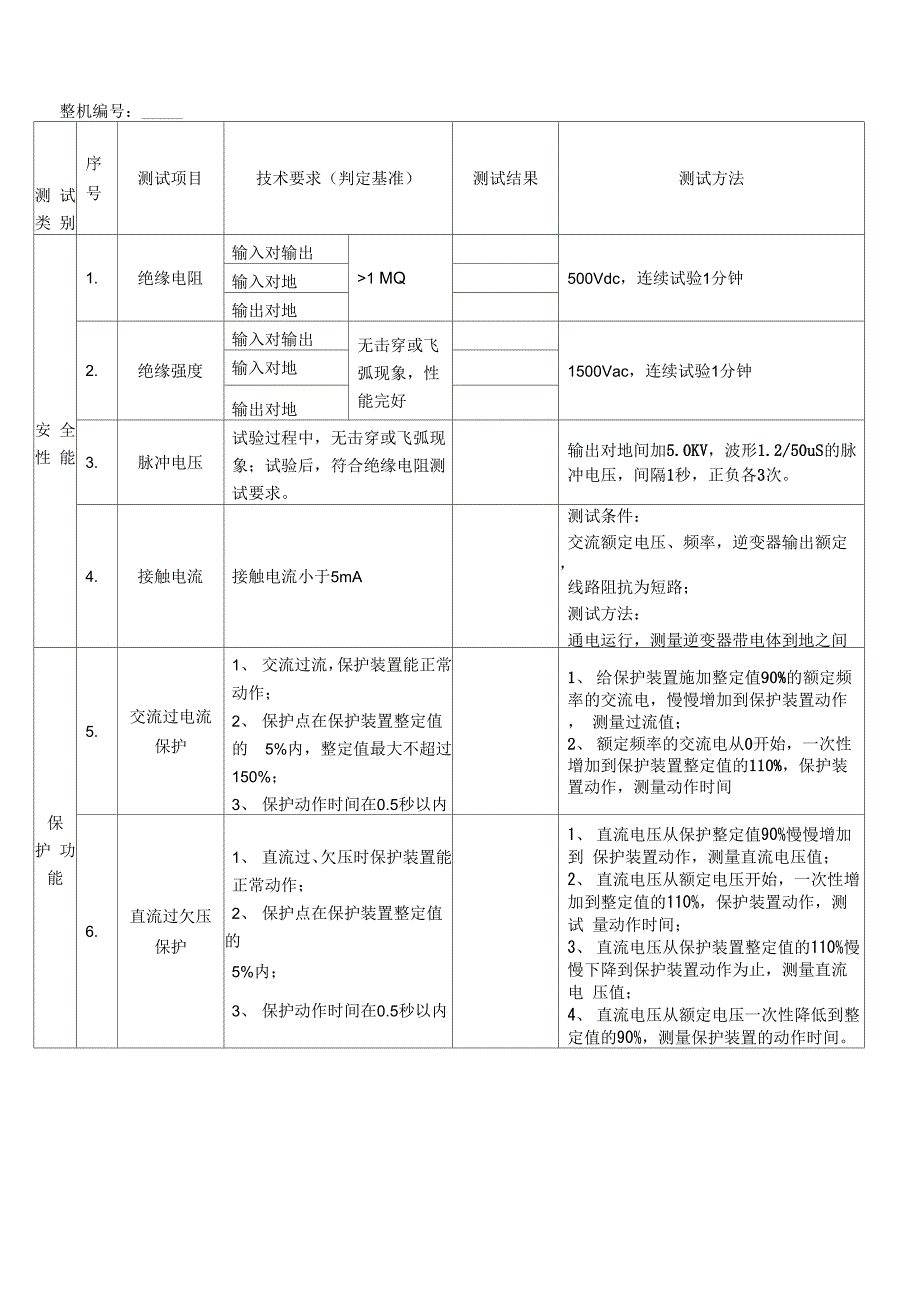

整机编号： 测 试 类 别序号测试项目技术要求（判定基准）测试结果测试方法安 全 性 能1.绝缘电阻输入对输出>1 MQ500Vdc，连续试验1分钟输入对地输出对地2.绝缘强度输入对输出无击穿或飞 弧现象，性 能完好1500Vac，连续试验1分钟输入对地输出对地3.脉冲电压试验过程中，无击穿或飞弧现 象；试验后，符合绝缘电阻测 试要求输出对地间加5.0KV，波形1.2/50uS的脉冲电压，间隔1秒，正负各3次4.接触电流接触电流小于5mA测试条件：交流额定电压、频率，逆变器输出额定，线路阻抗为短路；测试方法：通电运行，测量逆变器带电体到地之间流过1KQ电阻的电流保护 功 能5.交流过电流保护1、 交流过流，保护装置能正常 动作；2、 保护点在保护装置整定值的 5%内，整定值最大不超过 150%；3、 保护动作时间在0.5秒以内1、 给保护装置施加整定值90%的额定频 率的交流电，慢慢增加到保护装置动作， 测量过流值；2、 额定频率的交流电从0开始，一次性 增加到保护装置整定值的110%，保护装 置动作，测量动作时间6.直流过欠压保护1、 直流过、欠压时保护装置能 正常动作；2、 保护点在保护装置整定值的5%内；3、 保护动作时间在0.5秒以内1、 直流电压从保护整定值90%慢慢增加到 保护装置动作，测量直流电压值；2、 直流电压从额定电压开始，一次性增 加到整定值的110%，保护装置动作，测试 量动作时间；3、 直流电压从保护装置整定值的110%慢 慢下降到保护装置动作为止，测量直流电 压值；4、 直流电压从额定电压一次性降低到整 定值的90%，测量保护装置的动作时间。
」j＞十 光伏并网逆变器则试Goldpower 整机编号： 日期：7.直流分量检 测1、 检测到直流分量时保护装置 能正常动作；2、 保护点在额定输出电流的1%内；3、 保护动作时间在0.5秒以内1、 在直流检测电路上慢慢增加电流，直 到保护装置动作，测量保护电流值；2、 在直流检测电路上，电流一次性增加 到保护整定值的110%，保护装置动作，测 试量动作时间；8.交流过欠压保护1、 检测出异常电压，保护装置 能正常动作；2、 保护点在整定值的土 2%以 内；3、 保护动作时间在整定值的土0.1以内4、 即使系统电压正常的复电， 保证规定的时间(例：150秒) 不冉并网另外运行开关等即 使输入了运行动作信号，在防 止再并网时间内也不能动作测试条件：交流额定电压、频率，逆变器输出额定， 线路阻抗为短路；测试方法：1、 从过电压继电器(OVR)的检查水平的 95%逐渐上升交流电压，OVR检测出电压异 常、测量解列逆变器的电压检测值；2、 将交流电压从额定电压开始一次性增 加到整定值的105%，OVR检测电压异常、 测量使逆变器解列为止的检测时间3、 将交流电压从不足电压继电器(UVR) 检测水平的105%开始逐渐下降，UVR检测 电压异常、测量解列逆变器的电压检测 值。
4、 将交流电压从额定电压开始一次性增 加到整定值的95%，UVR检测电压异常、测 量使逆变器解列为止的检测时限9.频率上升和 下降保护1、 检测出频率异常，保护装置 能正常动作；2、 保护点在整定值的土 0.1Hz 以内；3、 保护动作时间在整定值的土 0.1以内4、 即使系统电压正常的复电， 保证规格书上规定的时间(例： 150秒)不再并网另外运行开 关等即使输入了运行动作信 号，在防止再并网时间内也不 能动作测试条件：交流额定电压、频率，逆变器输出额定， 线路阻抗为短路；测试方法：1. 从频率上升继电器(OFR)检测水平的 -0.5H将频率逐渐上升，测出OFR检测频率 上升使逆变器解列的频率值2. 从额定周频率开始一次性上升到整定 值的105%，测出OFR频率异常使逆变器解 列为止的时间3. 从频率下降继电器(UFR)检测水平的 +0.5Hz将频率逐渐下降、测出UFR频率异 常使逆变器解列的频率值4. 从额定频率开始一次性下降到整定值 的95%，测出UFR周波数异常使逆变器解列 为止的时间10.防孤岛测试被动模式：检测单独运转、0.5 秒以内保护功能正常动作，这 时容许被动模式的检测有死 区，但尽量不要出现；即使电 网复电，单独运转检测后一定 时间（5秒左右）内不会再重启； 主动模式：检测单独运转、 0.5〜1秒以内保护功能正常动 作；即使电网复电，在规定的 时间（如150秒左右）内不会再 并网；被动、主动结合模式：以被动 模式检测单独运转、1秒以内保 护功能正常动作；以主动模式 检测单独运转、0.5〜1秒以内 保护功能正常动作。
即使电网 复电，以被动模式检测，保护 的情况，单独运转检测后一定 时间（5秒左右）内不会再重启， 以主动模式检测，保护的情况， 在规定的时间（如150秒左右） 内不会再并网测试条件：交流额定电压、频率，逆变器输出额定， 线路阻抗为短路，负载情况如下：1. 阻性负载：R的功率按下表设置；2. 均衡性负载：接上惯性力矩为0.014kg*m2以上的电机RLC的功率值 按下表设置；3. 不均衡负载：RLC功率按下表设置表：负载功率设置（有功功率，无功功率）-10, +1(-5, +100, +10+5, +10+10, +1C-10, +5-5, +50, +5+5, +5+10, +5-10, 0-5, 00, 0+5, 0+10, 0-10, -5-5, -50, -5+5, -5+10, -5-10,-10-5, -100, -10+5, -10+10, -10测试方法：以上3种情况分别以被动模 式、主动模式、被动和主动结合模式进行 试验断开电网连接开关，测量逆变器保 护的时间11.复电后规定 时间内阻止 再并网测试检测电网断开后，即使电网复 电，在规定的时间（如150秒左 右）内不会再并网。
并且，人 为投入并网功能时，在规定时 间内不执行测试条件：交流额定电压、频率，逆变器 输出额定，线路阻抗为短路测试方法：断开电网连接开关，保持10秒 后，再合上电网连接开关测量从复电后， 到逆变器再次自动并网的时间另外，人 为投入并网功能时，在规定时间内不执 行12.交流过电压保护检测交流电压异常，过电压继 电器动作，逆变器解列保护 值在整定值的5%以内，最大不 超过135V检测到解列时间在1 秒内即使电网复电，在规定 的时间（如150秒左右）内不会 再并网并且，人为投入并网 功能时，在规定时间内不执行测试条件：交流额定电压、频率，逆变器 输出额定，线路阻抗为短路负载分平衡 和不平衡测试方法：1. 将交流电压从过电压继电器检测水平 的90%缓慢上升到过电压继电器动作，逆 变器解列，记录此时的交流电压；2. 将交流电压从额定电压一次性上升到 过电压继电器整定值的110%，测量过电压 继电器动作，到逆变器解列之间的时间」j＞十 光伏并网逆变器则试Goldpower 、 整机编号： 日期：13.交流短路测 试逆变器安全的解列，无任何部 分损伤短路时的过电流在额 定电流的150%（1/2周期以下）。
外侧无损伤，缠绕布不燃烧测试条件：交流额定电压、频率，逆变器 输出额定，线路阻抗为短路 测试方法：在逆变器周边，用密度5.4mm，纵72根土 4根，横69根±4根，纵向30号纱线，横 向36号纱线，没有涂浆糊的平纹绵织物包 缠使交流输出短路，测量输出短路电流 和解列时间静态特性14.交流电压跟 踪测试逆变器输出电压跟随电网电压 变化，保持正常运行测试条件：交流额定电压、频率，逆变器 输出额定，线路阻抗为（U相和W相：阻抗 0.19Q ±8%,电感0.23mH±8%；O相：阻抗： 0.21Q ±8%，电感0.14mH±8%）测试方法：使交流电压在额定值的-15〜+10%的范围 内变化，测量上、下限的交流输出功率15.频率跟踪测 试逆变器输出频率跟随系统频率 变化，保持正常运行测试条件：交流额定电压、频率，逆变器 输出额定，线路阻抗为（U相和W相：阻抗 0.19Q ±8%,电感0.23 mH±8%；O相：阻抗： 0.21Q ±8%，电感0.14mH±8%）测试方法：使交流频率在额定值的土 1%的范围内变 化，测量上、下限的交流输出功率16.输出电压精 度101V + 6V 或202±12V测试条件：交流额定电压、频率，逆变器 输出额定，线路阻抗为（U相和W相：阻抗 0.19Q ±8%,电感0.23 mH±8%；O相：阻抗： 0.21Q ±8%，电感0.14mH±8%）。
测试方法：调节交流电压，偏离电压上升控制功能的 上限值，各种输出功率下 测量输出交流 电压17.输出功率因 素在各测试条件下，功率因素0.95以上测试条件：交流额定电压、频率，逆变器 输出额定，线路阻抗为（U相和W相：阻抗 0.19Q ±8%,电感0.23 mH±8%；O相：阻抗： 0.21Q ±8%，电感0.14mH±8%）测试方法：交流电压为-15〜+10%额定值，频率为土 1%额定值，输出为：自激式情况100%额定 输出，他激式情况分别为100%、50%、12.5% 额定输出在以上情况下分别工作，测量 功率因素整机编号： 18.电流谐波测 试总谐波小于5%，单次谐波小于3%测试条件：交流额定电压、频率，逆变器 输出额定，线路阻抗为（U相和W相：阻抗 0.19Q ±8%,电感0.23mH±8%；O相：阻抗： 0.21Q ±8%，电感0.14mH±8%）测试方法：交流电压为-15〜+10%额定值，频率为土 1%额定值，输出为：自激式情况100%额定 输出，他激式情况分别为100%、50%、12.5% 额定输出在以上情况下分别工作，测量 输出电流谐波19.电压谐波测 试系统能正常起机工作，稳定后 功率因素在0.95以上测试条件：交流额定电压、频率，逆变器 输出额定，线路阻抗为（U相和W相：阻抗 0.19Q ±8%,电感0.23 mH±8%；O相：阻抗： 0.21Q ±8%，电感0.14mH±8%）。
测试方法：给系统施加畸变率为5%的异常电压，观察 系统运行状态，测量功率因素20.启动测试能正常启动，启动时交流输出过电流不超过额定电流的150%，并且超过100%的时间在0.5秒以内测试条件：交流额定电压、频率，逆变器 输出额定，线路阻抗为短路测试方法：利用逆变器外部运行开关，使逆变器解列 后重新启动测量交流输出过电流21.空载工作逆变器能保护，检测时限在0.5 秒以内，停电时的过电压是额 定电压的150%以下，且超过 100%的时间在0.5秒以内测试条件：交流额定电压、频率，逆变器 输出不接负载，线路阻抗为短路测试方法：打开逆变器与电网连接开关、确认逆变器的解列状况瞬 态 特 性22.光强突变时最大功率跟踪性能测试实际应用时，输入光伏的输出 。
