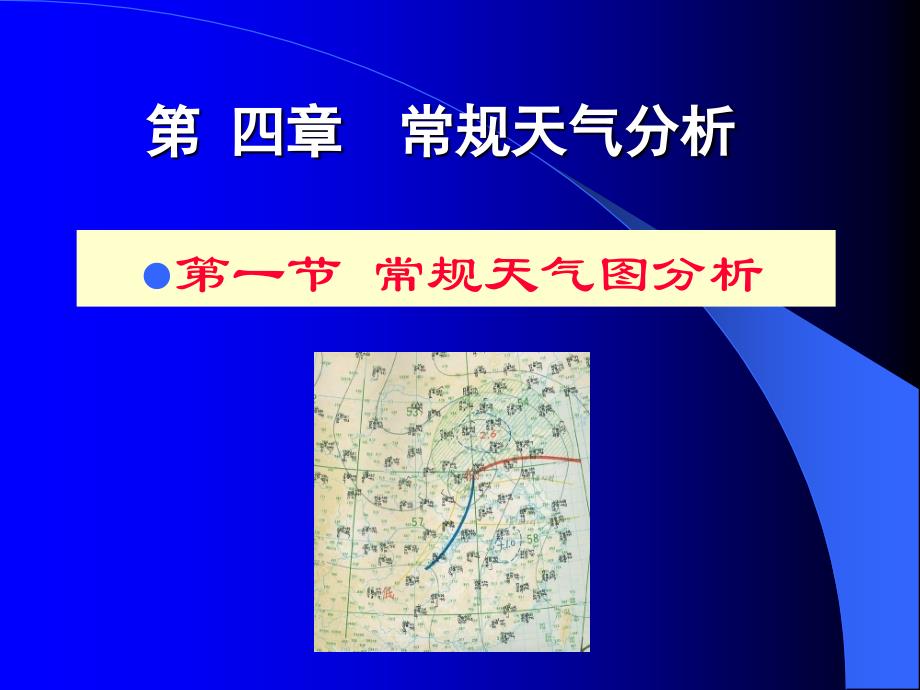

第 四章 常规天气分析l第一节 常规天气图分析第一节 常规天气图分析 常见的气象图表有地面天气图、空中等压面图、温度对数压力图等天气图和地面天气图l天气图是填有各地同一时刻的气象观测记录的特种地图，它能描述某一时刻一定区域内的天气情况l地面天气图是用地面观测资料绘制的，是填写气象观测项目最多的一种天气图地面天气图一、地面天气图-底图示例（一）单站填图格式及内容内容说明：l（1）总云量：为10分制云量 （2）高云状、中云状、低云状3.低云量以10分制的实际云量数表示l4.低云高以数字表示，单位为l 百米5.气温、露点l气温、露点以数字表示，单位为l 摄氏度6.现在天气现象l现在天气现象用填图符号 表5-37.地面能见度以千米数表示 8.海平面气压用百帕数表示 l海平面气压以百帕数（hPa）表示，但只填十位、个位和十分位，不加小数点如海平面气压为1015.2hPa，图上只填152；若海平面气压为998.4hPa，图上只填984 9.三小时气压变量 l三小时气压变量用百帕数表示 l最后一位为小数数字前若标有“”号，表示气压是上升的；数字前若标有“”号，表示气压是下降的10.过去天气现象 观测前6小时内出现过的天气 11.降水量观测前6小时内的降水量 12.风向风速： 矢杆表示风向，矢羽表示风速 风向、风速地面天气图-单站填图内容示例（二）地面天气图的分析 1.等压线及气压系统2.三小时变压中心3.天气区4.锋线（二）地面天气图的分析 地面天气图-分析项目l1.等压线及气压系统l用黑色实线每隔2.5hPa或5hPa画一线；l高压用兰色“高”标出，低压用红色“低”标出，并在它们下面注明高、低气压值。
等压线及气压中心等压线和天气系统l2.三小时变压及其中心l用 兰色 虚线每隔1hPa画一线；l正变压用兰色标出变压值，负变压用红色标出变压值地面天气图-分析项目三小时变压及中心-示例3.天气区4.锋线 地面天气图-示例地面天气图示例地面天气图的应用二、空中等压面图l填有某一等压面上气象记录的空中天气图 （一）等压面图的概念 l等压面的起伏形势用绘制等高线的方法表示l等压面的起伏反映了附近水平面上气压的高低等压面上高度高的地方，其附近水平面上的气压也高 空中等压面图的种类及所对应高度l种类 对应高度l200hPa 12000ml300hPa 9000ml500hPa 5500ml700hPa 3000ml850hPa 1500m（二）等压面图的填图格式及内容等压面图单站举例 （三）空中等压面图的分析项目l1、等高线及中心(用黑色实线每隔40或80位势米画一条线)l2、等温线及中心(用红色实线每隔4画一条线)空中等压面图3.槽线和切变线l槽 线：低压槽中，等高线弯曲最l 大点的连线l切变线：两个高压之间风向风速的l 不连续线l槽线和切变线都用棕色实线表示空中等压面图4.温度平流 l由于冷暖空气的水平运动而引起的某些地区增暖或变冷的现象，称为温度的平流变化，简称温度平流。
l气流由冷区流向暖区，使暖区气温降低，叫冷平流；l气流由暖区流向冷区，使冷区气温升高，叫暖平流 分析温度平流空中等压面图实例作 业l翻译下图中各站的气象要素，并指出影响本场飞行的天气。
