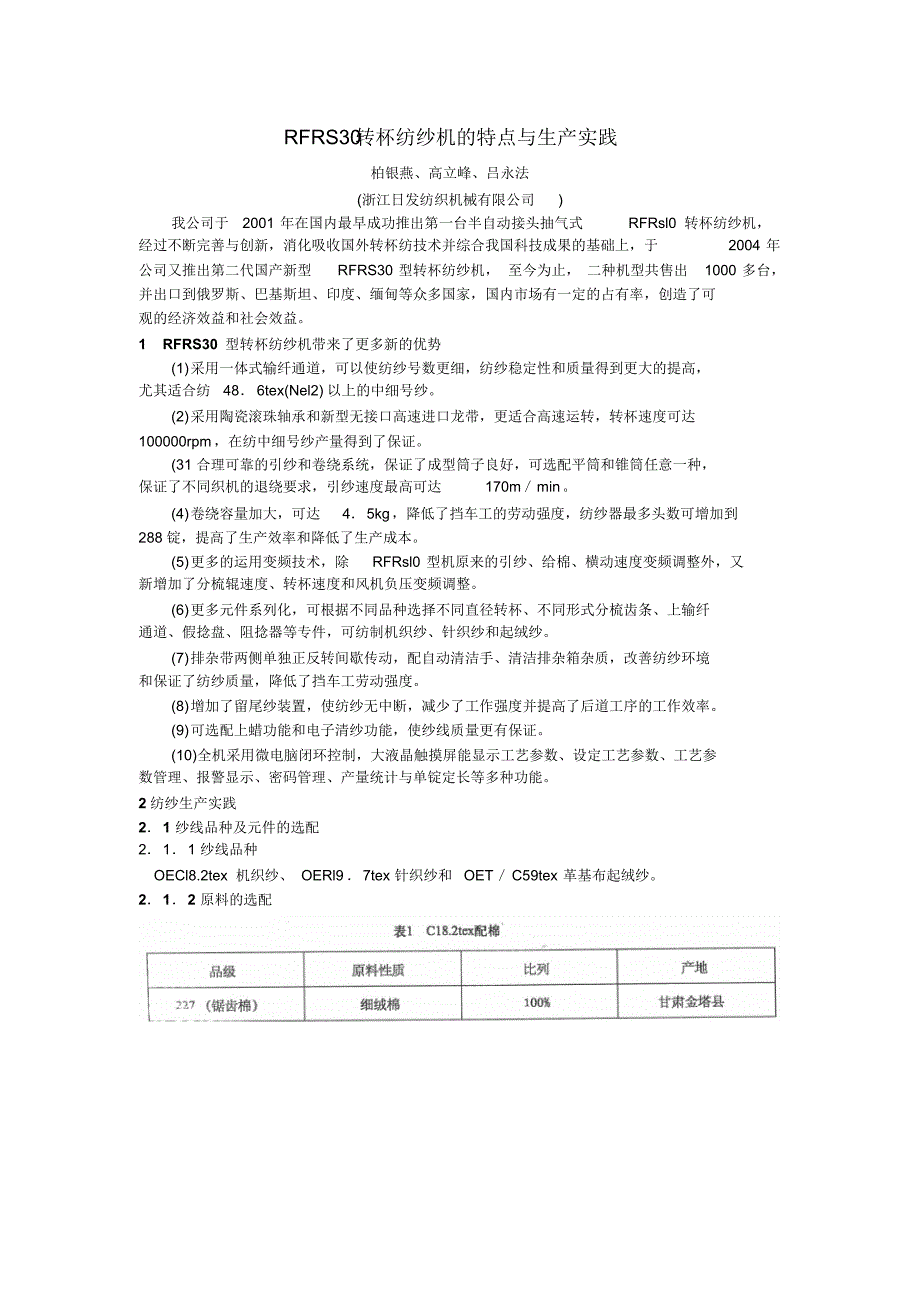

RFRS30 转杯纺纱机的特点与生产实践柏银燕、高立峰、吕永法(浙江日发纺织机械有限公司) 我公司于2001 年在国内最早成功推出第一台半自动接头抽气式RFRsl0 转杯纺纱机，经过不断完善与创新，消化吸收国外转杯纺技术并综合我国科技成果的基础上，于2004 年公司又推出第二代国产新型RFRS30 型转杯纺纱机， 至今为止， 二种机型共售出1000 多台，并出口到俄罗斯、巴基斯坦、印度、缅甸等众多国家，国内市场有一定的占有率，创造了可观的经济效益和社会效益1 RFRS30 型转杯纺纱机带来了更多新的优势(1)采用一体式输纤通道，可以使纺纱号数更细，纺纱稳定性和质量得到更大的提高，尤其适合纺48． 6tex(Nel2) 以上的中细号纱2)采用陶瓷滚珠轴承和新型无接口高速进口龙带，更适合高速运转，转杯速度可达100000rpm，在纺中细号纱产量得到了保证31 合理可靠的引纱和卷绕系统，保证了成型筒子良好，可选配平筒和锥筒任意一种，保证了不同织机的退绕要求，引纱速度最高可达170m／min4)卷绕容量加大，可达4．5kg，降低了挡车工的劳动强度，纺纱器最多头数可增加到288 锭，提高了生产效率和降低了生产成本。
5)更多的运用变频技术，除RFRsl0 型机原来的引纱、给棉、横动速度变频调整外，又新增加了分梳辊速度、转杯速度和风机负压变频调整6)更多元件系列化，可根据不同品种选择不同直径转杯、不同形式分梳齿条、上输纤通道、假捻盘、阻捻器等专件，可纺制机织纱、针织纱和起绒纱7)排杂带两侧单独正反转间歇传动，配自动清洁手、清洁排杂箱杂质，改善纺纱环境和保证了纺纱质量，降低了挡车工劳动强度8)增加了留尾纱装置，使纺纱无中断，减少了工作强度并提高了后道工序的工作效率9)可选配上蜡功能和电子清纱功能，使纱线质量更有保证10)全机采用微电脑闭环控制，大液晶触摸屏能显示工艺参数、设定工艺参数、工艺参数管理、报警显示、密码管理、产量统计与单锭定长等多种功能2 纺纱生产实践2．1 纱线品种及元件的选配2．1．1 纱线品种OECl8.2tex 机织纱、 OERl9．7tex 针织纱和OET／ C59tex 革基布起绒纱2．1．2 原料的选配2．2 各品种的纺纱工艺流程2．2．1 C18．2tex 机织纱的工艺流程FA006C 一FA 1 03A 一 FA028B 一FAl 09A 一FAl5 1 一(FA 1 77A+FA22 1 D)×1 2一FA306A 一FA306ARFRS30( 带电清 ) 2．2．2 R19．7tex 针织纱的工艺流程FA009一 FAl25( 重 物 分 离 器 ) 一 FA029一 FA032A( 带 梳 针 打 手 的 储 棉 箱 )一(FAl79B+FA203A) ×12 一FA317 一FA317 一RFRS30(带电清 ) 2.2.3 T／C59tex 起绒纱的工艺流程T：A002D × 2一 A035C 一FAl06A( 梳针打手 )一(FA046+A076F)x2一FA204C c：A002D × 2 一A035B一FAl06( 豪猪打手 )一FAl51( 除微尘机 )(FA046+A076F) × 2 一FA204C （4 根涤生条 +2 根棉生条 )一FA305C 一FA305C 一FA305C 一RFRS30 2. 3 各品种的工艺配置2．3．1 C18．2tex 机织纱前纺的工艺配置表 4 C18．2tex 工艺参数设计2．3．1．1 c18．2rex 纱清钢联的主要工艺参数根据细绒棉细度细、强力低的特点要采取适度打击、适度分梳、快转移、重定量的工艺原则。
以达到减少纤维的损伤和降低棉结的产生之目的其工艺配置如下：FA006C：打手速度1200rpro；行走速度15rpm，抓臂下降量3mmFAl03A ：打手速度420—437rpmFAl09A ：三打手速度 (1)730rpm-(2)1320rpm 一(3)2112rpm．给棉量64％FA22 lD 的主要工艺参数锡林速度354rpm；刺辊速度748rpm(锡林与刺辊线速比2．5：1)；盖板速度200mm／min；出条速度120m／rain；棉箱定量800g／m；棉条定量29g／5 m；锡林与盖板隔距0-18mm、 0．20mm、0．20ram、0．23mm；给棉板与刺辊1．09mm2．3．1．2 C18． 2tex纱并条的主要工艺参数一并采取总牵伸倍数小于并合数，后区牵伸倍数较大；二并总牵伸倍数大于并合数，后区牵伸倍数较小的顺牵伸，有利于伸直弯钩纤维，减少棉结的骤增其工艺配置如下：一并二并并合数 (根) 8 8 总牵伸倍数 (倍) 7．712 8．775 后区牵伸倍数(倍) 1．63 1．40 罗拉隔距 (rflnq 3 × 10 3 ×10 喇叭口直径 (1TUTI) 3．8 3．6 棉条定量 (g／5m) 30 27 前罗拉速度 (m／min) 300 300 2．3．2 R19．7tex 针织纱前纺的工艺配置2．3．2．1 R1 9．7tex 纱清钢联的主要工艺参数根据粘胶纤维整齐度好、含杂少、刚度小、单纤强力低、回潮率高、抗弯强度低、细而长、比重轻等特点，应采取”轻打多松、以梳代打、隔距放大、快转移、中定量”的工艺原则。
这样可减少纤维的损伤和短绒棉结的产生FA009：打手速度1200rpm；行走速度17rpm；抓臂下降量2mm．FA029：均棉罗拉速度582rpm；均棉罗拉与角钉帘隔距12rpm；FA032A ： 700m／min；FAl 79A ：梳针打手速度945rpm；振荡器频率90 次／ min．FA203A 主要工艺参数及配置锡林速度330rpm；刺辊速度690rpm；道夫速度25rpm；出条速度118m／min；生条定量23g/5m；给棉速度1015r／min；盖板速度92mm／min；锡林针布AC2520x01660 ；道夫针布 AD4030B ×01890 2．3．2．2 R1 9．7tex 纱并条的主要工艺参数并条采取皮辊重加压、罗拉隔距放大、 较低的前罗拉速度和较小的喇叭口，皮辊要用含抗电的涂料处理，一并小并合根数，二并多并合， 以提高纤维伸直效果和改善条干水平其工艺配置如下：一并二并并合数 (根) 6 8 总牵伸倍数 (倍) 6．5 8． 5 后区牵仲倍数(倍) 1．77 1． 35 罗拉隔距 (rnn-1) 10 × 20 10 × 20 喇叭口径 (mm) 3． 6 3．4 棉条定量 (eCSm) 21 20 出条速度 (rn／ min) 250 250 2．3．3 T／ C59tex 起绒纱的前纺工艺及措施2．3．3．1 棉条生产线清花及梳棉的主要措施及工艺参数因使用的两种原料性能差异太大，若采用盘混， 工艺配置难以同时达到理想效果，再者混纺比的准确度难以保证。
故原棉和涤纶在清梳单独成条，在并条上混合因棉原料含杂、 含尘多， 清花工序在保证开松、除杂、混和的前提下， 应实施少抓勤抓、多落早落、适度打击，减少纤维的损伤和索丝产生，控制棉结增幅加装强力除尘机，减少转杯积尘A076F：棉卷定 ~420；棉卷罗拉速度13rpm； 综合打手速度900rpm．风扇速度1200rpmFA204C 主要工艺参数及配置因原料中有大部分精梳落棉和下角料，短绒多、 含杂高， 所以取掉原先刺辊下的预分梳板，改装弧长175mm 的尘棒网眼混合小漏底保留前三后二的固定盖板，增加前棉网清洁器，以利于多排尘杂，保证棉网质量生条定量 23g／5m；锡林 360rpm；道夫速度28rpm；刺辊速度928 印 m(锡林与刺辊线速比 1． 8：1)；盖板速度214mm／min2．3．3．2 涤条生产线清花和梳棉的主要措施和工艺参数涤纶短纤因比重小而蓬松，伸长大且静电作用强，P,5I~在清花工序应采取”轻定量、低速度、多松少打、以梳代打”的工艺原则主要工艺参数如下：FAl 06A( 梳针打手 )速度 480rpm A035C ：两平行打手速度480rpm(1)、5 10rpm(2)，跳过小豪猪打手不用。
A076F：棉卷定量370g／ m；棉卷罗拉速度16rpm；综合打手速度750rpm(去掉刀片，变成梳针打手 )；风扇速度1400rpm；棉卷计算长度25m；棉卷用塑料布包裹，以免搬运时变形和散乱梳棉工序应采取”轻打击、中分梳、重转移”的工艺原则选用工作角度较大的锡林和刺辊针布， 加大锡林和盖板隔距，加大锡林与刺辊线速比，防绕防缠，以减少棉结和纤维损伤带来的粉尘FA204C 的主要工艺参数及配置生条定量： 21g／5m；锡林速度3 10rpm；道夫速度30rpm；刺辊速度725rpm(林与刺辊线速比 2． 2：1)；盖板速度76mm／min；~林与盖板隔距0．25、0．2、0．2、0．2、0．25mm；锡林针布 AC2515 ×1660； 道夫针布 AD4532 × 02075； 盖板针 MCZH35 ； 刺辊针布AT5605 ×05011．撤除前后固定盖板和预分梳板，在刺辊下安装200mm 全网眼小漏底2.3．3． 3 T／C59tex 纱并条主要工艺参数由于涤纶纤维静电作用大，摩擦系数高， 牵伸力大， 加之与棉纤维长度差异又大，因此不适合高牵伸比为了达到两种纤维的均匀混和，必须采用三并， 因而总牵伸倍数加大，故为了达到条干均匀度好、棉结少及混色好之目的，并条采用少并合、多倒数、低牵伸、中速度的工艺原则。
其主要工艺参数如下：一并二并三并合数 (根) 6 6 6 总牵伸 (倍) 6． 10 6．4 6．2 后区牵伸 (倍) 1.66 1．35 1． 25 罗拉隔距 (mm) 11 x 17 11 x 17 11 x 17 棉条定量 (g/5m) 21．3 19．6 19 出条速度 (m／min) 310 310 310 2,4 各品种成纱质量指标3 结语(1)RFRs30 转杯纺纱机集机、电、仪一体化，适纺范围广，品种更换简单而快捷，即使在转杯速 85000rpm：左右也能轻松接头2)本机维修、操作方便，工作量小，重点在润滑和清洁保养工作本机大量采用同步带，传动速比准确， 噪音低，转杯和分梳辊龙带采用偏心调节导轮，保证了龙带不易擦边而磨损，大大延长了使用寿命3)高负压抽气式一体输纤通道，翻转式纺纱箱，系列化专件，更适合纺制高含杂、高含尘的原料和纺制低捻起绒纱和柔软针织纱，高速、高产保证了中细号纱较高的利润4)本机具有较高的性价比，投资仅为全自动机型的三分之一，而又可以得到与之相差无几的成纱质量， 是目前国内外实用性和经济性设备于一体的综合体现，也是今后转杯纺纱机发展的主流。
