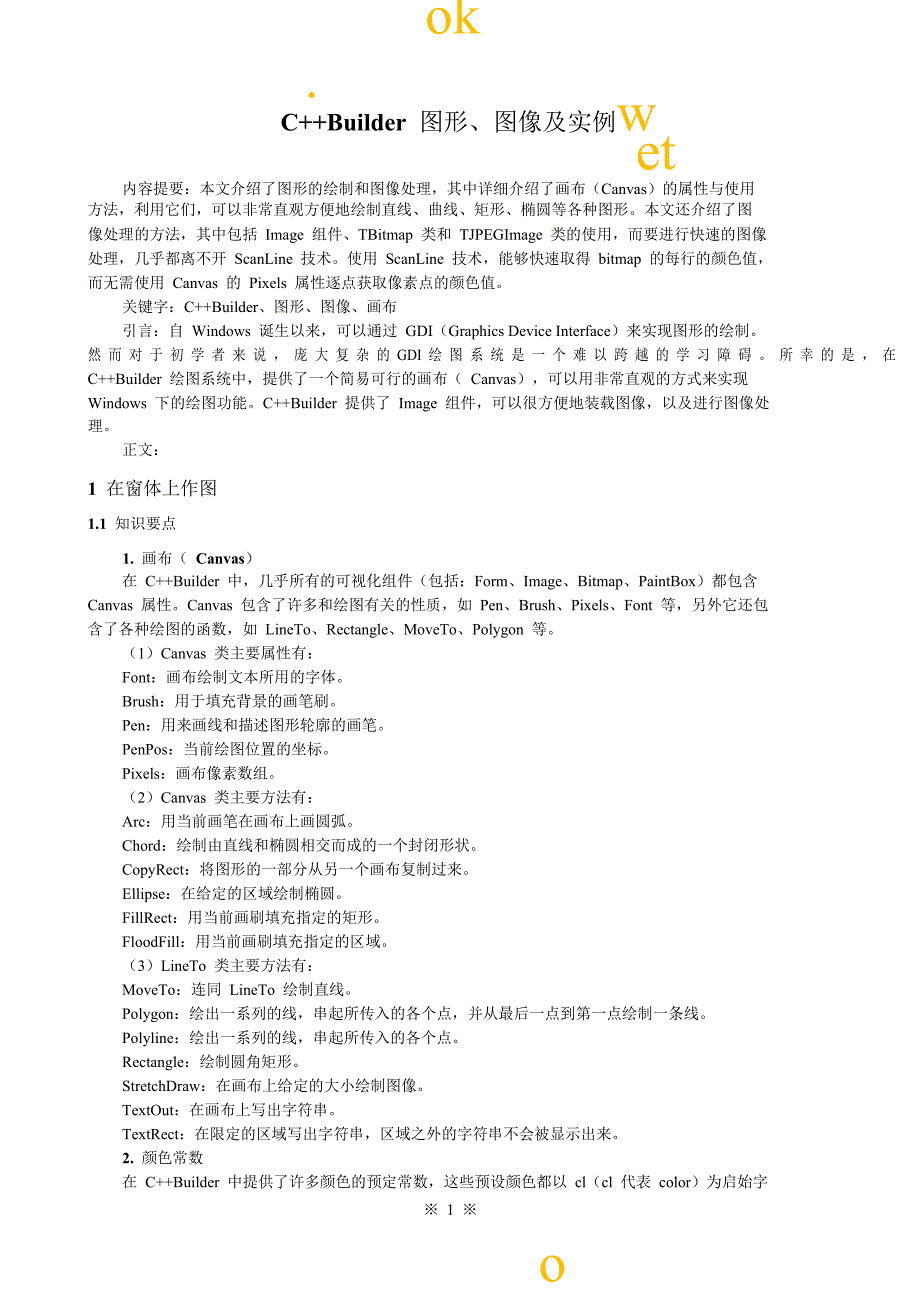

ok.et内容提要：本文介绍了图形的绘制和图像处理，其中详细介绍了画布（Canvas）的属性与使用方法，利用它们，可以非常直观方便地绘制直线、曲线、矩形、椭圆等各种图形本文还介绍了图像处理的方法，其中包括 Image 组件、TBitmap 类和 TJPEGImage 类的使用，而要进行快速的图像处理，几乎都离不开 ScanLine 技术使用 ScanLine 技术，能够快速取得 bitmap 的每行的颜色值，而无需使用 Canvas 的 Pixels 属性逐点获取像素点的颜色值关键字：C++Builder、图形、图像、画布引言：自 Windows 诞生以来，可以通过 GDI（Graphics Device Interface）来实现图形的绘制然 而 对 于 初 学 者 来 说 ， 庞 大 复 杂 的 GDI 绘 图 系 统 是 一 个 难 以 跨 越 的 学 习 障 碍 所 幸 的 是 ， 在C++Builder 绘图系统中，提供了一个简易可行的画布（ Canvas），可以用非常直观的方式来实现Windows 下的绘图功能C++Builder 提供了 Image 组件，可以很方便地装载图像，以及进行图像处理。
正文：1 在窗体上作图1.1 知识要点1. 画布（ Canvas）在 C++Builder 中，几乎所有的可视化组件（包括：Form、Image、Bitmap、PaintBox）都包含Canvas 属性Canvas 包含了许多和绘图有关的性质，如 Pen、Brush、Pixels、Font 等，另外它还包含了各种绘图的函数，如 LineTo、Rectangle、MoveTo、Polygon 等1）Canvas 类主要属性有：Font：画布绘制文本所用的字体Brush：用于填充背景的画笔刷Pen：用来画线和描述图形轮廓的画笔PenPos：当前绘图位置的坐标Pixels：画布像素数组2）Canvas 类主要方法有：Arc：用当前画笔在画布上画圆弧Chord：绘制由直线和椭圆相交而成的一个封闭形状CopyRect：将图形的一部分从另一个画布复制过来Ellipse：在给定的区域绘制椭圆FillRect：用当前画刷填充指定的矩形FloodFill：用当前画刷填充指定的区域3）LineTo 类主要方法有：MoveTo：连同 LineTo 绘制直线Polygon：绘出一系列的线，串起所传入的各个点，并从最后一点到第一点绘制一条线。
Polyline：绘出一系列的线，串起所传入的各个点Rectangle：绘制圆角矩形StretchDraw：在画布上给定的大小绘制图像TextOut：在画布上写出字符串TextRect：在限定的区域写出字符串，区域之外的字符串不会被显示出来2. 颜色常数在 C++Builder 中提供了许多颜色的预定常数，这些预设颜色都以 cl（cl 代表 color）为启始字※ 1 ※oC++Builder 图形、图像及实例wokcn符命名例如 clRed 代表红色，clBlue 代表蓝色，clGreen 代表绿色等等另外 C++Builder 也将 Windows的基本颜色以常数定义，如 clWindow 及 clMenu 分别代表 Window 及 Menu（菜单）的颜色下面列出部分 C++Builder 定义的颜色常数：clBlack：黑色clGreen：绿色clOlive：橄榄绿clNavy：海蓝色clPurple：紫色clTeal：青紫色clGray：灰色clSilver：银色clRed：红色clLime：灰绿色clBlue：蓝色clAqua：淡绿青色clWhite：白色clBackground：Window 背景色。
clActiveCaption：活动视窗的标题色clInactiveCaption：非活动视窗的标题色clMenu：Menu 的颜色clWindow：Windows 的背景色clMenuText：Menu 文字的颜色clWindowText：Window 内文字的颜色clCaptionText：标题文字的颜色clActiveBorder：活动视窗的边界颜色clHighlight：高亮度 Windows 颜色clHightlightText：被选取文字的颜色clGrayText：灰色文字的颜色clBtnText：Button 内文字的颜色以下的程序表示将画布中（3，5）这一像素点的颜色设为蓝色：Canvas -> Pixels [3][5]=clBlue;另外，也可以利用以下的叙述来设定画笔的颜色为蓝色：Canvas->Pen->Color=RGB（0,0,255）;3. RGB 函数任何一种颜色都是由红、绿、蓝三种基本色构成的RGB 函数是 Windows 系统用以表示颜色的方式，它们用三个字节型参数变量，分别代表红色（Red）、绿色（Green）及蓝色（Blue）的强度值（0~255 之间），组合起来表示颜色。
例如 RGB（255,0,0）代表红色（RGB（255,0,0）所代表的颜色和颜色常数 clRed 是相同的）如果 RGB 函数中的三个参数相同，即红、绿、蓝的强度值一样，则其代表的颜色是黑白的例如 RGB（255,255,255）代表白色，RGB（0,0,0）代表黑色4. Tcolor 类Tcolor 是表示颜色的类，其实例可以是 clRed、clBlue、clGreen 等刚才介绍到的颜色常数，例如：Tcolor color=clRed；也可以使用 RGB 函数来取值，例如：※ 2 ※ookcnTcolor color= RGB（4, 34, 253）;5. Pen 和 BrushTpen 是在 Canvas 画线所使用的“笔”，因此所有和线条有关的绘图函数都会受 Tpen 影响，如LineTo、Ellipse、Polygon、PolyLine、Rectangle 等函数都使用“笔”来画线，可以利用 Canvas.Pen来存取 Pen，并且可以修改 Pen 的性质，这些性质包含 Color、Width、Style，以及 Mode 等Style属性用来设置画笔样式：Pen->Style=psSolid，表示画笔是实心； =psDash 表示破折线； =psDot 表示点线； =psDashDot表示破折线+点线；=psClear 表示透明线。
Width 属性用来设置画笔的宽度，Pen->Width=5 表示画笔的宽度为 5 个像素Color 属性用来设定画笔的颜色例如：Canvas->Pen->Color=clBlue;则表示将画笔的颜色设为蓝色Tbrush 可用来在 Canvas 的特定区域下着色和 Tpen 不同的是，Tbrush 可以用不同的颜色、样式及图案来填满 Canvas 的特定区域，而 Tpen 则是用来在 Canvas 上画线Tbrush 的 Style 属性有 bsHorizontal、bsVertical、bsFDiagonal、bsBDiagonal、bsCross、bsDiagCross几种，分别代表实心、透明、水平线、垂直线、左上到右下的斜线，左下到右上的斜线、垂直交叉线、对角交叉线这几种填充方案其中 bsClear 为默认值Tbrush 的 Color 属性设定与 Pen 的 Color 属性相一致6. 常用的绘图函数1）Canvas->MoveTo（int X, int Y）;函数用法：MoveTo 是用以在使用 LineTo 之前设定画笔位置使用此函数和直接设定 Canvas 的 PenPos 属性的效果相同。
2）Canvas->LineTo（int X, int Y）;函数用法：LineTo 函数用来从画笔位置画一条至（X，Y）点的直线，此直线不包含（X，Y）点，同时将画笔位置移至（X，Y）所画的直线形状与 Pen 的属性一致3）Canvas->Ellipse（int X1,int Y1,int X2,int Y2）;函数用法：利用 Ellipse 可在 Canvas 上画出圆形或椭圆形其环绕矩形的左上角坐标为（X1，Y1）而右下角坐标为（X2，Y2）若该矩形为正方形，则所绘图形为圆形当此椭圆形绘制时，使用 Pen 的值画出其外框，而使用 Brush 值填满其内部4）Canvas->Rectangle（int X1, int Y1, int X2,int Y2）;函数用法：在 Canvas 上画出一矩形其矩形的左上角坐标为（X1，Y1），而右下角坐标为（X2，Y2），矩形内部的填充效果根据画刷的类型确定5）Canvas->Refresh（）函数用法：清除画布1.2 实例制作—— 用鼠标随意作图1. 程序设计思路所谓在窗体上任意作图，就是要用鼠标在窗体上弹起弹落来确定所要画图形的起始位置，并设定好 Pen 和 Brush 的各种属性，可在窗体上绘制直线、矩形、椭圆等图形。
2. 程序实现步骤（1）打开 C++Builder，生成一个新的应用程序，在工程中加入的组件如表 1 所示※ 3 ※owww.cn表 1ok工程中加入的组件及其属性ok.net.bow..nbo设置好的程序界面如图 1 所示w.c。
