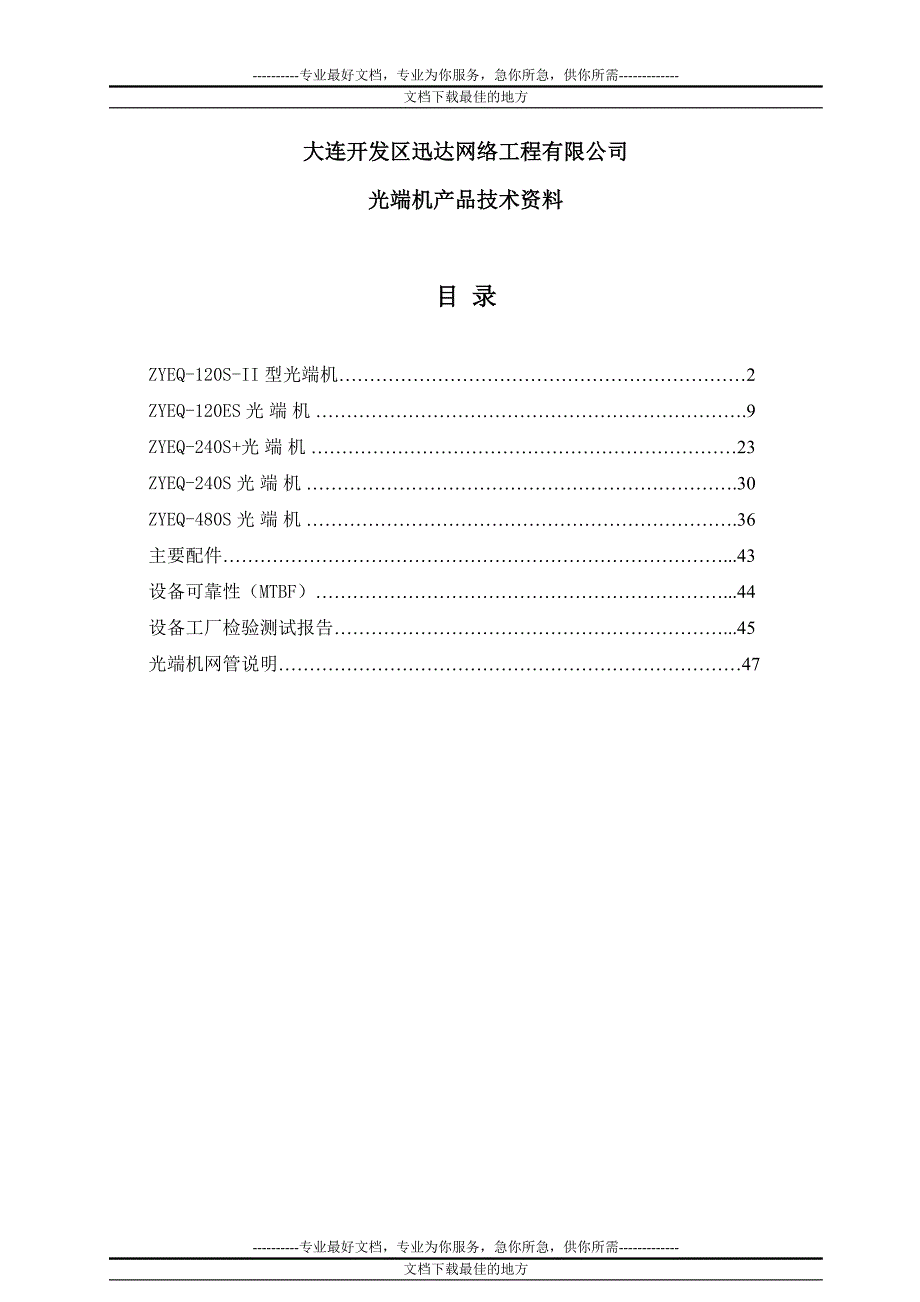

专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方大连开发区迅达网络工程有限公司光端机产品技术资料目 录ZYEQ-120S-II型光端机…………………………………………………………2ZYEQ-120ES光端机…………………………………………………………….9ZYEQ-240S+光端机……………………………………………………………23ZYEQ-240S光端机…………………………………………………………….30ZYEQ-480S光端机…………………………………………………………….36主要配件………………………………………………………………………...43设备可靠性（MTBF）…………………………………………………………...44设备工厂检验测试报告………………………………………………………...45光端机网管说明…………………………………………………………………47ZYEQ-120S-II型光端机一、概述ZYEQ-120S-II型光电一体化光纤传输设备是以超大规模集成电路ZYIC-016为核心构成的120路光电合一的传输设备可提供4个E1传输通道适用于小容量交换机组网、用户环路网，移动通信（基站）、专网、DDN网等。
1.1 主要特点· 采用大规模ASIC芯片，具功耗低，可靠性高的特点· 提供E1的远端环回测试功能，维护方便· 采用收发一体光器件，工作性能稳定可靠· 根据用户需要提供1路业务，便于站间勤务联系· 电源可选直流-48V或交流220V，特殊情况可采用±24V· 可显示本端及对端告警状态· 根据用户需要提供本地网管接口 1.2 外形尺寸本机结构采用国际标准19英寸机箱，外观小巧，安装方便，整机外形尺寸483×143×45（mm）图1－1：ZYEQ-120S-II外形图二、技术参数2.1 光接口特性· 线路码型：CMI · 线路码速：33.79Mb/s· 发送光功率：LD≥-10dBm· 接收灵敏度：≤-38dBm · 光纤连接器：FC或SC型2.2 E1接口电特性· 标称速率：2048Kb/s±50ppm· 接口码型：HDB3· 接口阻抗：75欧姆（不平衡）或120欧姆（平衡）· 接口电气特性：符合ITU—TG.703建议· 输出抖动：符合ITU—TG.823建议· 输入抖动容限：符合ITU—TG.823建议2.3 供电条件· 供电电压：直流-48V，容差范围 –36V～ -72V 或交流220V，容差范围 180V～ 260V特殊情况下可选配：-24V，容差范围 –18V～-36V+24V，容差范围 +18V～+36V· 纹波：Vpp≤200mV· 功耗：≤5W2.4 工作环境· 环境温度：0℃～+40℃· 相对湿度：≤90%(35℃时)三、使用说明3.1 前面板说明图3－1 ZYEQ-120-II前面板示意图3.2 告警指示· 总告警：本端有告警，本端总告警指示灯为常亮；本端无告警，但对端有告警时，本端总告警指示灯闪亮。
· 无光：当光收无光时，无光告警指示灯亮· 失步：当传输失步，失步告警指示灯亮· E-3：当传输误码大于1×10-3灯亮· E-6：当传输误码大于1×10-6灯亮· 支路消失： 1、2M支路1输入无信号时灯亮 2、2M支路2输入无信号时灯亮3、2M支路3输入无信号时灯亮4、2M支路4输入无信号时灯亮3.3 开关设置· 电源工作开关：打开电源开关，电源指示灯亮· 告警选择：拨至“本端”，指示灯指示本端告警状态；拨至“对端”，指示灯指示对端告警状态拨至“锁存”，会屏蔽当前告警的支路指示灯· 切铃开关：拨至通，出现告警时，蜂鸣器响；拨至切，发生告警时，蜂鸣器不响· 环回开关：环回控制开关是测试E1信号传输，正常情况下如不进行测试，将拨码开关拨至“OFF”具体测试方法如下：在本端进行测试时，本端机器环回控制开关拨至“ON”，对端机器环回控制开关拨至“OFF”，此时，对端机器的收E1信号会自动送至发端，从而完成E1信号环回注：本功能只在测试时使用3.4话机使用说明：将公务专用的连接到公务接口上，拿起话机对方振铃，对方拿起话机，即可通话本设备公务是选配的，因此公务也是选配的。
若没有选配公务，则没有公务3．5 网管使用说明： 本设备提供232接口和以太网接口对光端机进行控制，如果用户选择了232接口，就连接到计算机的232串口上，通过计算机中的上层网管实现对光端机的控制如果用户选择了以太网接口，则计算机通过以太网对光端机实现控制本功能也是选配的，如果没有选配网管，则没有网管功能3.6 后面板说明图3-2 ZYEQ-120-II后面板示意图E1接口采用BNC头引出，采用同轴适配器接口阻抗75Ω非平衡与120Ω平衡选择：如接口抗为75Ω，S4—S7开路，S12－S19短路，S8—S11连接如图如接口阻抗为120Ω，S4—S7短路，S12－S19开路，S8—S11连接如图注：出厂配置根据用户定货要求确定，如无说明出厂默认配置为75Ω建议用户采用默认配置E1出线表输出输入第一路T1R1第二路T2R2第三路T3R3第四路T4R4· 电源接口 本设备可提供直流-48V、+24V、-24V或交流220V供电方式要求定货时分清楚直流-48V接线方式：安装孔 -48V 保护地 电源地 安装孔直流+24V接线方式：安装孔 电源地 保护地 +24V 安装孔直流-24V接线方式：安装孔 -24V 保护地 电源地 安装孔注：保护地与电源地分开接。
交流220V接线方式：标准220V接线方式，用随机所配电源线连接四、整机安装·仔细阅读本说明书·固定好机器·根据实际情况按要求接好电源电源地不得与高压防护地直接连接，电源地与保护地分别接到大地·光口用尾纤自环，加电，光路告警指示灯应熄灭，用E1误码仪测试E1通道，应无误码，并且相应支路告警灯应熄灭·用光功率计测试接收对端的光发功率，应≥-38dBm·按实际连好光纤，与对端对通，加电，用E1误码仪测试E1通道，用环回控制开关控制相应通道远端环回，应无误码，并且相应支路告警灯应熄灭·根据实际要求连好2M线加电，安装完毕 五、标准配件ZYEQ120S-II配BNC同轴头8只电源可配置双电源，可选-48V接线叉5只或220V电源线1根六、包装、运输与存贮· 包装内应包括检验合格证，测试记录，使用说明书· 包装方法按通信产品一般规定进行，若因运输条件恶劣，使用单位可提出并与生产单位另定协议· 按一般方式运输，但应避免雨水冲淋和剧烈的碰撞冲击· 产品包装完整后，应存贮在0～40℃，相对湿度≤80%，通风良好的库房中，库房中应无酸碱和腐蚀性气体，无强烈机械振动，强烈电磁场和日光照射，放置高度距地面至少10cm。
七、告警与维修· 本机有光路告警及E1告警，当产生告警要检修时，切铃开关可拨至切位置，断开声音告警· 光路告警：检查本端与对端光纤插头是否接好、有没有接反· 失步，E-3，E-6告警：检查本端与对端光纤插头是否接好，光纤插头是否有污物· E1口告警：用E1短连线将有问题的E1口自环，E1支路指示灯不灭，检查E1支路灯及E1的收或发；E1支路指示灯灭，检查E1线及对端连接设备八、选配设备8．1 公务小板 线路板上FJ1为双排公务小板插针孔 ，小板采用双排插针，可根据用户需要进行公务的配置8．2 网管小板线路板上NJ1为单排网管小板插针孔，小板采用单排插针，可根据用户需要进行网管的配置，在网管小板上方有三个三针跳线，分别为J1，J2和J3，这三个跳线主要是选择232接口/以太网接口形式，对光端机进行控制当选择以太网控制时，插入以太网小板，L11指示灯为以太网小板工作状态指示灯，如正常工作，则指示灯常亮具体插接方法如下，且板上有具体跳线配置的指示：232/以太网选择跳线如图所示：选择232控制时，如图所示选择以太网控制时，如图所示注：公司根据用户需要对网管进行配置，出厂的网管设置是根绝客户需要而来的。
附加网管RJ45线序：RJ45线序图ZYEQ-120ES光端机一、概述ZYEQ-120ES型光电一体化光纤传输设备是以超大规模集成电路ZYIC-016为核心构成的120路光电合一传输设备可提供4路E1传输，其中两路E1可通过内置功能模块转换成V.35和10Base-T信号，具有使用安装简便、性能稳定、环境适应性强等特点，适用于小容量交换机组网、用户环路网，移动通信（基站）、专网、DDN网等1.1 主要特点· 采用大规模ASIC芯片，具功耗低，可靠性高的特点；· 提供4个E1通道，其中两个E1可采用内置协议转换器；内置协议转换器种类有V.35/E1，V.35/FE1，10BaseT/E1，10Baset/FE1；· 辅助通道提供4路RS-232C接口；· 提供E1的远端环回测试功能，维护方便；· 可显示本端及对端告警状态；· 提供1路业务，便于站间勤务联系；· 可提供本地或远程网管接口；· 电源可选直流-48V或交流220V，特殊情况可采用±24V1.2 外形尺寸本机结构采用国际标准19英寸机箱，外观小巧，安装方便，整机外形尺寸483×210×45（mm）图1－1：ZYEQ-120ES外形图二、技术参数2.1 光接口特性· 线路码型：CMI· 线路码速：33.79Mb/s· 发送光功率：LD，≥-10dBm· 接收灵敏度：≤-38dBm· 光纤活动连接器：FC/SC型· 适用光纤：单模，1.3μｍ2.2 E1接口电特性· 标称速率：2048Kb/s±50ppm· 接口码型：HDB3· 接口阻抗：75欧姆（不平衡）或120欧姆（平衡）· 数字接口电气特性：符合ITU—TG.703建议· 输出抖动：符合ITU—TG.823建议· 输入抖动容限：符合ITU—TG.823建议· 2Mb/s信号接头： DB372.3 转换器接口· 见具体转换器介绍2.4辅助通道· 4条无控制RS232通道，可传输9.6 Kb/s以下速率异步数据。
2.5 工作环境· 环境温度：0℃～+40℃· 相对湿度：≤90%(35℃时)2.6 供电条件· 供电电压：直流-48V容差范围 –36V～-72V或-24V容差范围 –18V～-32V或+24V容差范围 +18V～+32V 或直接选择交流220V，185V～260V· 纹波：Vpp≤240mV· 功耗：≤10W三、使用说明3.1 前面板说明 。
