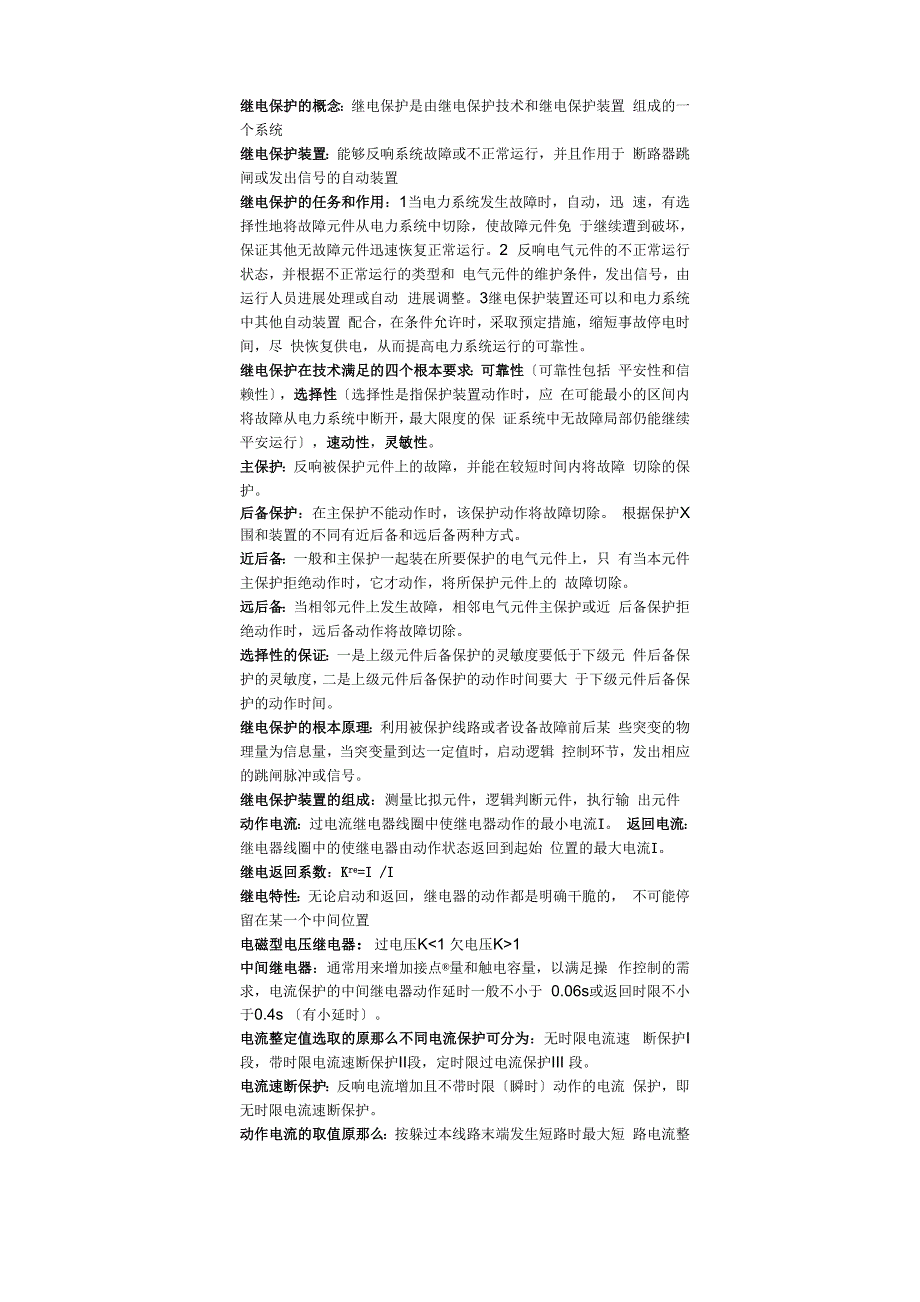

继电保护的概念：继电保护是由继电保护技术和继电保护装置 组成的一个系统继电保护装置：能够反响系统故障或不正常运行，并且作用于 断路器跳闸或发出信号的自动装置继电保护的任务和作用：1当电力系统发生故障时，自动，迅 速，有选择性地将故障元件从电力系统中切除，使故障元件免 于继续遭到破坏，保证其他无故障元件迅速恢复正常运行2 反响电气元件的不正常运行状态，并根据不正常运行的类型和 电气元件的维护条件，发出信号，由运行人员进展处理或自动 进展调整3继电保护装置还可以和电力系统中其他自动装置 配合，在条件允许时，采取预定措施，缩短事故停电时间，尽 快恢复供电，从而提高电力系统运行的可靠性继电保护在技术满足的四个根本要求：可靠性〔可靠性包括 平安性和信赖性〕，选择性〔选择性是指保护装置动作时，应 在可能最小的区间内将故障从电力系统中断开，最大限度的保 证系统中无故障局部仍能继续平安运行〕，速动性，灵敏性主保护：反响被保护元件上的故障，并能在较短时间内将故障 切除的保护后备保护：在主保护不能动作时，该保护动作将故障切除 根据保护X围和装置的不同有近后备和远后备两种方式近后备：一般和主保护一起装在所要保护的电气元件上，只 有当本元件主保护拒绝动作时，它才动作，将所保护元件上的 故障切除。
远后备：当相邻元件上发生故障，相邻电气元件主保护或近 后备保护拒绝动作时，远后备动作将故障切除选择性的保证：一是上级元件后备保护的灵敏度要低于下级元 件后备保护的灵敏度，二是上级元件后备保护的动作时间要大 于下级元件后备保护的动作时间继电保护的根本原理：利用被保护线路或者设备故障前后某 些突变的物理量为信息量，当突变量到达一定值时，启动逻辑 控制环节，发出相应的跳闸脉冲或信号继电保护装置的组成：测量比拟元件，逻辑判断元件，执行输 出元件动作电流：过电流继电器线圈中使继电器动作的最小电流I 返回电流：继电器线圈中的使继电器由动作状态返回到起始 位置的最大电流I继电返回系数：Kre=I /I继电特性：无论启动和返回，继电器的动作都是明确干脆的， 不可能停留在某一个中间位置电磁型电压继电器：过电压K<1 欠电压K>1中间继电器：通常用来增加接点®量和触电容量，以满足操 作控制的需求，电流保护的中间继电器动作延时一般不小于 0.06s或返回时限不小于0.4s 〔有小延时〕电流整定值选取的原那么不同电流保护可分为：无时限电流速 断保护I段，带时限电流速断保护II段，定时限过电流保护III 段电流速断保护：反响电流增加且不带时限〔瞬时〕动作的电流 保护，即无时限电流速断保护。
动作电流的取值原那么：按躲过本线路末端发生短路时最大短 路电流整定保护X围：一般要求最大保护X围N50%线路全长，最小保护 X围W15%线路全长I段保护：反响电流增加且不带时限〔瞬时〕动作的电流保护 整定原那么：按躲过下一条线路出口处短路条件整定II段保护：由于无时限电流速断保护〔I段〕不能保护线路全长， 为快速切除本线路其余局部的短路故障应增设II段保护即限时 电流速断保护整定原那么：按照躲开下一级各相邻元件电流速断保护的最大 动作乂围整定保护X围不超过下一条线路电流速断保护的保护X围〔II段〕 III段保护整定原那么：过电流保护通常是指其动作电流按躲过 最大负荷电流来整定保护，动作时限按阶梯原那么来选择的 电流速所保护的构成：电流继电器KA、中间继电器1<1^、信号 继电器KS、断路器辅助触点QF、跳匝闸BIYR接入中间继电器KM的作用如下：1增大触点容量，防止由叫 触点直接接通跳闸回路时因容量过小而被破坏2当线路上装 有管型避雷器时，利用KM延时闭合触点增加保护的固有动作 时间，以防止管型避雷器动作时，弓1起电流速断保护误动作 当校验灵敏系数不能满足要求时，通常都是考虑进一步延伸限 时电流速度的保护X围，使之与下一条线路的显示电流速断相 配合，这样其动作时限就应该选的比下条线路限时速断的时限 再高一个^t。
对于不同的短路接线系数 Kcon 数值不同，三相短路为/3，A、C两相短路时K =2，AB或BC两相短路时，K =1在保护中增设竺个判断短路功率方向的元件：该元件只当短路 功率方向由母线流向线路时动作，而当短路功率方向由线路流 向母线时不动作，从而使继电保护的动作具有一定的方向性 具有方向性的过电流保护主要由方向元件KW、电流元件KA和 时间元件KT组成i』u预相位角？=一〔90°_甲洞〕，称为灵敏角esen与esen= -a时的［重合的线称为最大灵敏角继电器的接线方式：1在各种短路故障形式下，能正确判断短 路功率的方向2故障以后参加继电器的电流I和电压U，应尽可能的大一些，并尽可能使Qsen接近于最大灵敏角〔符号〕，以便消除和减少方向继电器的死区，提高功率方向继电器动作 灵敏性和可靠性零序电流保护的评价：1零序过电流保护的灵敏度高2零序 电流保护受系统运行方式变化的影响要小得多3当系统中发 生某些不正常运行状态时零序保护那么不受影响4零序方向 元件没有电压死区5在110KV及以上的高压和超高压系统中， 单相接地故障占全部故障70%~90%，而其他故障也往往是由单 相接地开展起来的，因此，采用专门的零序保护就具有显著的 优越性。
单相接地的特点：1在发生单相接地时，全系统都将出现零序 电压2在非故障的元件上有零序电流，其数值等于本身的对 地电容电流，电容性无功功率的实际方向为由母线流向线路3在故障线路上，零序电流为全系统非故障元件对地电容电流 之综合，数值一般较大，电容性无功功率的实际方向为由线路 流向母线对原容电流补偿程度的不同补偿方式分为：消弧线圈可以有完 全补偿，欠补偿和过补偿中性点不接地系统中单相接地保护的方式：1绝缘监视装置2 零序电流保护3零序功率方向保护距离保护：就是指反响保护安装处至故障点的距离，并根据 这一距离的远近而确定动作时限的-种保护装置L对应的测量阻挤为Z=ZL ，称为整定阻挤，记为Z，Z :set m 1 set set m保护安装处到保护乂围末端的线路阻挤偏移圆特性的阻挤继电器：圆心位于1 2〔Z油+Zset2〕,半径为|1 2〔Z - Z 〕| 幅值比拟 |Z -1 2 [Z +z〕|^|1 2 set1 set2 m set1 set2〔Z - Z 〕|相位比拟一90° Marg(Z - Z /Z -Z 屋90° set1 set2 set1 m m set22皿是继电器的测量阻挤，由参加继电器的电压Um、电流Im的比 值确定，Z』阻挤角就是Um、ImN间的相位差①m距离保护的构成：启动回路，测量回路，逻辑回路。
影响距离保护正确工作的因素主要有：1故障点与保护安装处 之间的分支电流〔1助增电流的影响，2外汲电流的影响〕2 故障点的过渡电阻〔1短路点过渡电阻的性质2单侧电源线路 上过渡电阻的影响3双侧电源线路上过渡电阻的影响〕3电压 回路断线4电力系统震荡5串联电容补偿的影响输电线路的纵联差动保护：需要将线路一侧电气量信息传到另 -侧去，两侧的电气量同时比拟，联合工作，也就是说路 两侧之间发生纵向的联系原理：比拟被保护线路始端和末端 电流的大小和相位原理构成高频保护又称电力线载波纵联保护电力线高频通道的构成：输电线路，阻波器，耦合电容器， 连接滤波器，高颁电缆，高颁收和发信机，接地开关阻波器的作用：在电力系统继电保护中广泛采用高频保护专用 的高频阻波器串联路两段，为了使高频载波信号只在本 线路中传输而不穿越到相邻线路上去，才用了电感线圈与可调 电容组成的并联谐振回路闭锁式方向高顿保护：采用正常无高频电流，而在外部故障 时发闭锁信号的方式构成并规定线路两段功率从母线流向线 路时为正方向，由线路流向母线为负方向此闭锁信号由功率 方向为负的一侧发出，被两端的收信机承受，闭锁两端的保护 闭锁式方向高顿保护的构成：KW+为功率正方向元件，KA2为 高定值电流启动停信元件，KA1为低定值电流启动发信元件。
相差高顿保护原理：是根据直接比拟线路两段电流相位而确 定保护是否动作的原理构成，仅利用输电线路两段电流相位在 区外短路时相差180度，区内短路时相差为0度，也可以区分 区内，外短路变压器故障的分类：油箱内的故障和油箱外的故障电路故障主保护：纵联差动保护，重瓦斯保护，压力释放保 护配置保护：a短路故障主保护b短路故障的后备保护c异常运 行保护轻瓦斯作用于信号，重瓦斯作用于跳闸瓦斯保护：气体继电器安装在油箱与油枕之间的连接收道中， 油箱内的气体通过气体继电器流向油枕，变压器安装时应使项 盖沿气体继电器的方向与水平面具有1 %~1.5%的升高坡度，通 任继电器的连接收具有2%~4%的升高，这样有利于气体通过气 体继电器瓦斯保护的接线方式：气体继电器KG的上触点为轻瓦斯触点， 动作于信号下触点为重瓦斯点，动作于跳闸产生不平衡电流的原因：1由变压器两侧接线不同产生的不平 街电流2由变压器调节分接头产生的不平衡电流3变压器两侧 电流互感器型号不同产生的不平衡电流4〕变压器的励磁涌流 变压器的励磁涌动：变压器空载合闸或断开外部故障后系统电 压恢复时，短时出现的励磁电流数值可到达额定电流的4~8倍 的现象励磁涌流特点：I励磁涌流含有很大的非周期分量，偏于时间 轴一侧。
II励磁涌流中含有大量的高次谐波分量，其中以2次 谐波分量所占比例最大III励磁涌流相邻波形之间存在连续角 一个周期中连续角为a防止励磁涌流影响的方法有一下几种：1采用具有速饱和中间 变流器的差动继电器2利用二次谐波制动3鉴别短路电流和励 磁涌流波形的差异变压器相间短路的后备保护方案有：过电流保护，低电压启 动的过电流保护，复合电压启动过电流保护，负序电流保护或 阻挤保护复合电压启动的过电流保护：反响不对称短路的负序电压继电器KVN和反响对称短路接于相间电压的低电压继电器KV组 成的电压元件发电机的故障类型主要有：1定子绕组的相间短路2定子绕组 的匝间短路3定子绕组的单相接地4励磁回路一点接地或两点 接地短路纵差动保护的分类：发电机的纵差动保护反响发电机定子绕 组及其弓I出线的相间短路，是发电机的主保护根据差动元件 两侧输入电流的不同，可以分成完全纵差动保护和不完全纵差 动保护完全差动：反响发电机内部及弓I出线上相间短路，不 反响发电机内部匝间短路及分支开焊〔中性点输入差动元件 的电流为每相的全电流〕不完全差动：用于每相定子绕组为多分支的大型发电机，他除 了能反响发电机相间短路还能反响钉子线棒开焊及分支匝间短 路。
〔中性点侧输入到差动元件的电流为每相定子绕组每一分支 的电流〕同步发电机定子绕组匝间短路的形式有同一分支绕组中的匝 间短路和一相中不同分支绕组间的匝间短路单元件式横差保护：当发电机定子绕组为双星形接线且中性 点侧有6个弓|出端子时，匝间短路保护一般采用单元件式横差 保护当同一绕组匝间短路的匝数较少、或同相的两个分支绕组电位 相近的两个点发生匝间短路时由于环流较小，保护可能不动 作，这种情况下该保护具有动作死区基波零序电压和三次谐波电压构成 发电机定子100%接地保护单元件式横差保护反响：定子绕组的匝间短路故障和分支绕 组的开焊故障且反响定子绕组的相间短路故障该保护具有动 作死区裂相横差保护的构成原理：是将发电机各相定子绕组并联分 支数一分为，分别配以电流互感器，降两个互感器二次电流之 差弓1人过电流元件而构成，正常运行时，各绕组中的电动势相 等，流过相等的负荷电流纵相零序电压匝间短路保护：假设发电机中性点侧无6个弓| 出端子就无法实现上述方案，这时可采用反响零序电压的匝间。
