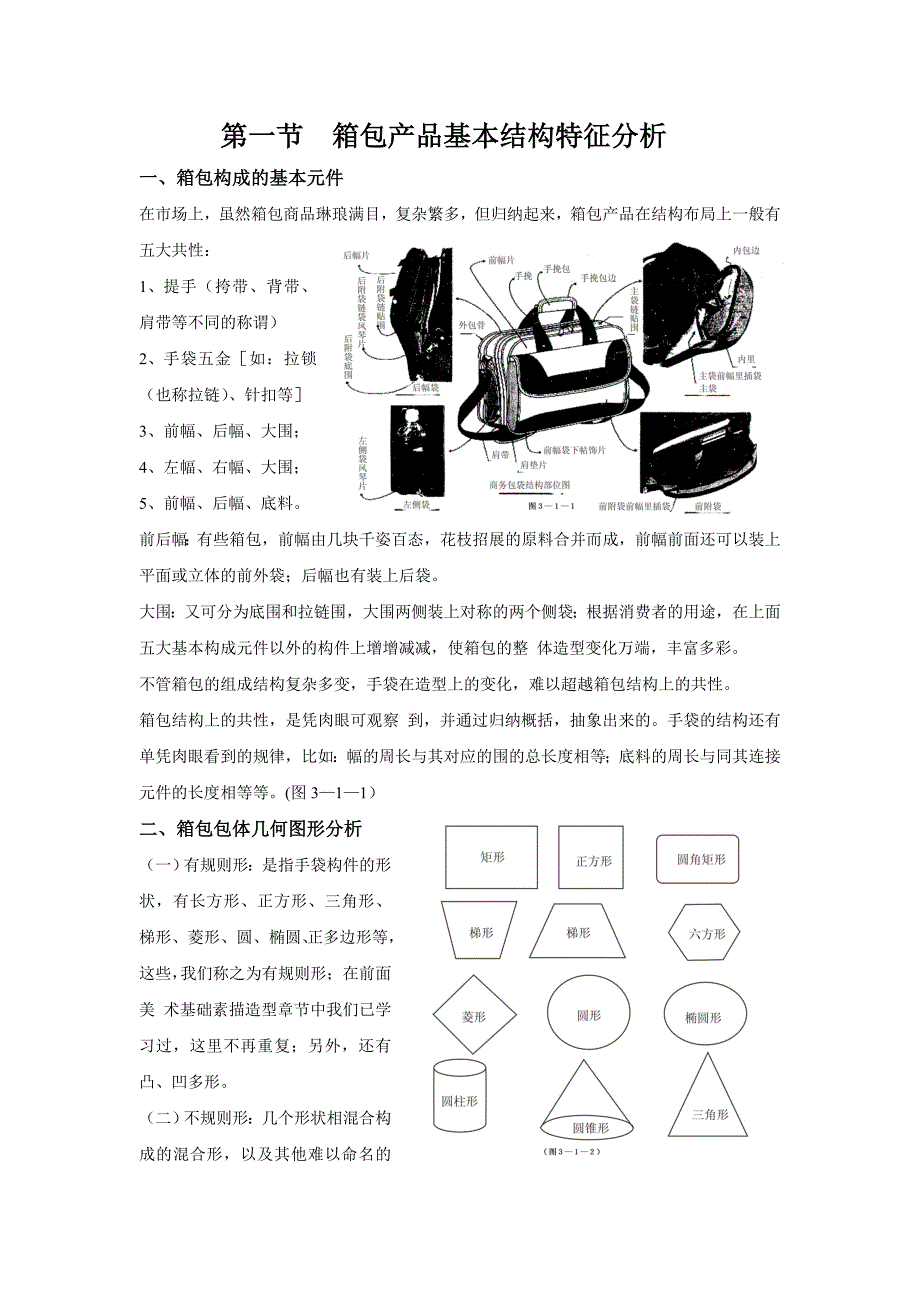

第一节 箱包产品基本结构特征分析一、 箱包构成的基本元件在市场上，虽然箱包商品琳琅满目，复杂繁多，但归纳起来，箱包产品在结构布局上一般有五大共性：1、 提手（挎带、背带、肩带等不同的称谓）2、 手袋五金［如：拉锁（也称拉链）、针扣等］3、 前幅、后幅、大围；4、 左幅、右幅、大围；5、 前幅、后幅、底料前后幅：有些箱包，前幅由几块千姿百态，花枝招展的原料合并而成，前幅前面还可以装上平面或立体的前外袋；后幅也有装上后袋大围：又可分为底围和拉链围，大围两侧装上对称的两个侧袋；根据消费者的用途，在上面五大基本构成元件以外的构件上增增减减，使箱包的整 体造型变化万端，丰富多彩不管箱包的组成结构复杂多变，手袋在造型上的变化，难以超越箱包结构上的共性箱包结构上的共性，是凭肉眼可观察 到，并通过归纳概括，抽象出来的手袋的结构还有单凭肉眼看到的规律，比如：幅的周长与其对应的围的总长度相等；底料的周长与同其连接元件的长度相等等图3—1—1）二、 箱包包体几何图形分析 （一） 有规则形：是指手袋构件的形状，有长方形、正方形、三角形、梯形、菱形、圆、椭圆、正多边形等，这些，我们称之为有规则形；在前面美 术基础素描造型章节中我们已学习过，这里不再重复；另外，还有凸、凹多形。
二） 不规则形：几个形状相混合构成的混合形，以及其他难以命名的形状，我们称之为不规则形绘制有规则构成的形状（联系数学几何上的知识），我们不难画出其基本图形：1、 长方形，只需量出长度和宽度，就可以画出其形状；2、 正方形以边长定形；3、 梯形以上、下底和高定形；4、 菱形以两对角线定形；5、 正圆以直径或半径定形；6、 椭圆以大、小径定形对那些不规则图形，可用坐标法定形，手袋构件的形状尽管多种多样，但它还有如下特点：一方面，他们都 是平面图形另一方面，大多是轴对称图形，即把一个图形沿着某一条直线折过来，如果它能与另一半图形重合，那么，这个图形就叫轴对称图形，这条直线叫对称轴包体的造型基本是下列几何图形（规则形）的演变、组合或创新形成图3—1—2）三、手袋局部附件基本特征及绘制技巧在包袋效果图绘制中，手把、把托、钎舌、开关以及各种装饰等包体局部附件的绘制也是值得注意的问题这类部件种类多，开式自由，与包体构成一个有机整体，绘制时应根据不同的包袋特点和风格表现相应的局部附件造型一方面，附年作为包袋的组成部分，其造型是极为考究的，特别是在一些高挡手包或宴会包中，附件往往占有重要位置，起到一种画龙点晴的作用，因此，要注意把握好主从关系，不可喧宾夺主而影响了包袋整体的充分表现。
提把提把的尺寸和形状根据包袋的实际用途、结构、工艺特点和包袋的式样分为许多种，有装卸式提把、伸缩式提把、软把、硬把、立体状提把、带状提把、合叶状提把、绳把等如图3—1—3所示：*把托把托是用来固定提把的零件，分为框形把托、圆环形把托、半圆环形把托等，还有各种弹簧钩、金属插套、球形锁钉和皮带扣等如图3—1—4所示：*钎舌钎舌常见于盖包、拉锁包和半敞口包，是插入袋扣内，用来封口或关闭包袋的外部次要部件，即可防止物品意识，同时又能起到装饰美 化的作用钎舌一般缝合在后扇面或包盖上，形状分为规则和不规则多种样式，绘制时应把握好其与包体的连接及比例关系如图3—1—5所示 ：*架子口架子口是一种女包常见的开关装置，结构较为复杂，口糟断面形状有圆形、方形、三角形、椭圆形等，封口装置也多种多样，有锁头环式和类似盖锁式如图3—1—6所示：四、 拉链、拉头、拉牌的造型画法如图3—1—7所示：五、箱包形体手绘技巧理解形体(图3—1—8)1、 线条为形体造型2、 转折处的强调3、 翻盖的包裹4、 提带的透视六、箱包手绘基本步 骤根据结构素描造型基本原理，当我们在绘制手袋时，应该遵循的基本步骤：第一步，要从整体上明确其属于哪种几何图形或结构；第二步，根据观察，确定包体（主体）图形及其位置关系；第三步，根据手袋的基本结构及比例绘出轮廓及透视形态；第四步，处理包体的主次关系及细部形体，线条粗细关系、浓淡、轻重及包面的表现形式；第五步，进一步修理、调整包体的主次、虚实关系，使包体更完整。
图3—1—9)七、流行箱包绘制的基本方法（一） 夹包1、 用途分类：①男用夹包；②女用夹包2、 形式分类：①无包带；②有指环带；③腕带3、 常用材料： 各类皮革 4、 特点： （1） 形体及色彩简洁、大方；（2） 男夹包： 多采用直线和深色绘制，突出阳刚之气；（3） 女夹包： 在方直外形的基础上加入曲线因素，描绘时可将拐角处画圆，或增加一些部件片内曲线分割，使整体造型略显柔和 用色方面： 范围较宽，各种色相、明度、纯度的色彩都 可采用 5、 绘制技巧：可采用湿画法，先将画面打湿，半干时涂上中间色预留出高光部位，并接着画上暗部色彩，以便颜色之间自然衔接，避免生硬的笔触效果，最后画上明线并全面调整一下整体效果还可采用彩色铅笔进行素描表现如右图3—1—10所示二） 手挽包分类：①单提带；②双提带 特点：包带较短，材料形状多样而灵活绘制方法：根据面料相应选择，通过塑造体感表现其优于夹包实用性能手挽带的描绘表现出严谨的结构、透视和体感三） 肩包特点：肩包是带子是长的一种箱包类型 ，带子长短通常可以调节绘制方法： 1、 一般应将长带从包后向另一侧绕出，或置于包体上方，这样可避免包面由于遮挡而使得结构表现不够清晰、充分。
2、 注意带子绕转时的线条穿插关系及由于带子扭曲面而形成的多个不同受光面产生的丰富多彩变化6、 造型表现：丰富多彩，表现方法亦多种多样，常有：淡彩法；彩色铅笔法；麦克笔法等图3—1—11所示四） 索包1、 特点：其用各种材质的绳索将包体束口，使包面形成一些大而规律的褶皱2、 绘制方法：应着重表起伏的褶皱，绳索的穿插、转绕、系结及其与索眼的关系索眼一般为金属材料，要强调出明亮的反光及与暗部色彩的明度对比索包一般有多个索眼，不必一一细画，抓住最前面的一两个仔细刻画即可图3—1—12所示（五） 学生书包1、 特点：颜色较单纯，造型方面，面料加内衬变的硬直，包带分两部分，一是上部的短手提，另外还有可调式又肩背带2、 绘制方法：在绘制包面时应重在表现面料的硬度，要用连续的长直线勾画出轮廓线包面表现太多的明暗层次，平涂颜色后，受光部位用清水渲染一下即可六） 旅行包特点：因其是方便旅行盛物而设计的包型，所以容积较大，主色调多为中、低明度色，面料有皮革、帆布和尼龙等，包面装饰较少绘制方法：着重表现其结构线，而对色彩只做概括表现，轮廓线、结构线的勾画要完整、严谨，色彩大面积平涂后略做明暗处理，最后画上缝纫线，进一步加强结构的完整性。
图3—1—13所示（七） 旅行箱1、 特点：箱体体积较大，有软箱和硬箱之分面料有皮革、尼龙布、塑料等，造型多为长方形或近似长方形的流线造型，如今的旅行箱设有拉杆和滚轮以方便搬运2、 绘制方法：①先用铅笔按透视关系把各个箱面的外轮廓、风部结构及拉杆、滚轮的位置和表状画好②其次根据面料选择合适的着色方法涂色时宜大块面概括表现，减少亮面的笔触，使箱体坚硬而又圆润③拉杆、滚轮、提把、缉线等用尖头笔仔细刻画，最后做整体调整，完成绘图如图3—1—14所示（八） 创意箱包创意手袋在造型、色彩或材质等设计要素上具有较强的视觉冲击力，所表现出的文化、情趣及审美 远远高于箱包的实用性描绘时应当围绕设计重点，突出表现手袋设计的意蕴，而不必面面俱到如图3—1—15所示： 。
