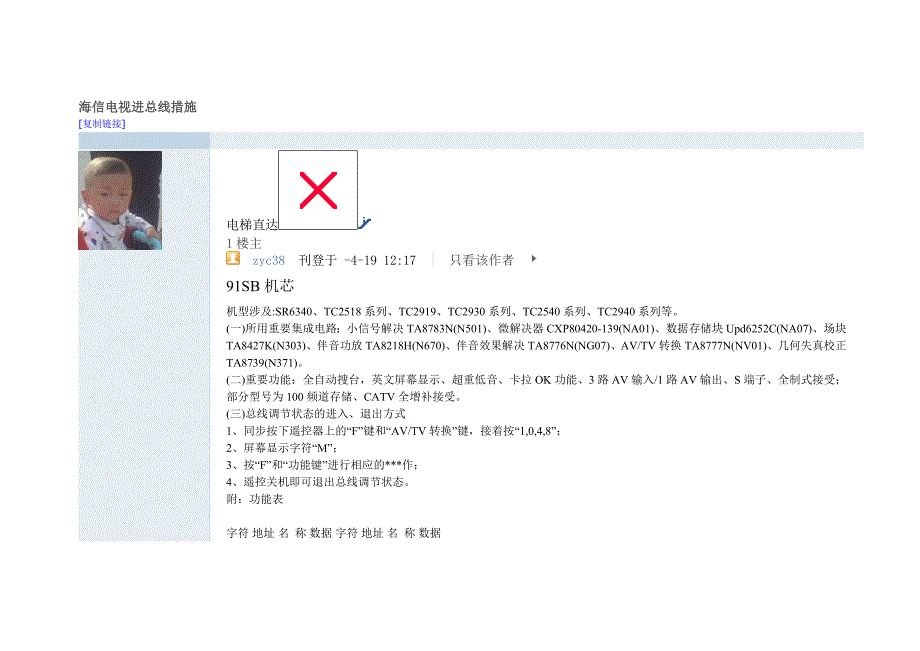

海信电视进总线措施 [复制链接]电梯直达1楼主 zyc38 刊登于 -4-19 12:17 | 只看该作者 91SB机芯机型涉及:SR6340、TC2518系列、TC2919、TC2930系列、TC2540系列、TC2940系列等一)所用重要集成电路：小信号解决TA8783N(N501)、微解决器CXP80420-139(NA01)、数据存储块Upd6252C(NA07)、场块TA8427K(N303)、伴音功放TA8218H(N670)、伴音效果解决TA8776N(NG07)、AV/TV转换TA8777N(NV01)、几何失真校正TA8739(N371)二)重要功能：全自动搜台，英文屏幕显示、超重低音、卡拉OK功能、3路AV输入/1路AV输出、S端子、全制式接受；部分型号为100频道存储、CATV全增补接受三)总线调节状态的进入、退出方式1、同步按下遥控器上的“F”键和“AV/TV转换”键，接着按“1,0,4,8”；2、屏幕显示字符“M”；3、按“F”和“功能键”进行相应的***作；4、遥控关机即可退出总线调节状态附：功能表字符 地址 名 称 数据 字符 地址 名 称 数据 SUB 16 副亮度* 31 M01 31 模式1 00 SBM 17 亮度范畴 28 M02 32 模式2 57 SCN 18 副对比度* 32 HIT 33 场幅度* 15 SCM 19 最小对比度 10 LIN 34 场线性* 32 SCL 20 PLA副彩色 35 VSC 35 场S校正* 32 SC3 21 3.58副彩色 34 VPC 36 场中心* 32 STI 22 副色相 47 VCP 37 场补偿 32 HPS 23 行中心 30 WID 38 行幅度* 21 SS4 24 4.43副清晰度 43 DPC 39 枕形校正* 29 SS3 25 3,58副清晰度 50 CNR 40 角位校正* 32 IGR 26 载波制式 47 KEY 41 梯形校正* 25 FLT 27 滤波 33 HCP 42 行补偿 15 M00 30 模式0 00 VMC 43 场积分校正 32 注：上表中表“*”的项目可以根据需要进行调节。
有关帖子· 求25寸crt电视进总线措施· 海信hdp2919进总线· 日松电视总线进入措施· 海信电视· 急求熊猫f25a 988(j)电视机数据及进总线措施· 求创维29s1900进总线措施· 求lc863528c 55k7进总线的措施· 创维29t68aa进总线措施和数据· 求创维21n15aa进总线措施及数据· 海信进总线措施查看更多>>海信tc29118进总线海信tc2589ad彩电帧幅一条线怎么修分享到：0收藏 分享 淘帖答复使用道具 举报2沙发 楼主| zyc38 刊登于 -4-19 12:17 | 只看该作者E3P/E5P机芯机型涉及：TC2110、TC2133、TC2153、TC2168、TC2171、TC2187A、TC2187C、TC2196、TC2506、TC2510、TC2553、TC2565、TC2571、TC2962、TC2971等一)所用重要集成电路：小信号解决TCA8361（N303）、微解决器Z86227（N701）、数据存储块AT24C02（N702）、场块LA7830（N401）、伴音功放AN5265（N131）二)重要功能：全自动搜台，中/英文屏幕显示，无信号蓝背景，定期关机，100频道存储，有部分型号为90频道存储。
三)特殊功能设立和消除我公司使用E3P、E5P、E7P机芯生产的TC2168、TC2506、TC2971等型号的彩色电视机微解决器是美国ZILOG公司生产的Z86227这是一种8位单片专用计算机，程序容量为8K，内存数据容量为235字节，功能诸多尚有某些特殊功能使用专用遥控器上的特殊按键来设定，具体状况参见下表：按键 选择项 功 能 备 注 Normal mode 选台速度选择 高速(SO)迅速(SI)中速(S2)慢速(S3) Preset mode OSD(屏幕菜单)位置左移 预置状态下可使OSD向左移动，CPU记忆调节后的位置 TEST2 伴音、图象迅速调节 调节图象或者声音时，可以按照最小、中间、最大迅速变化 Normal mode 取消恢复无信号自动关机功能 设定蓝背景开关\自动选台速度定为SO取消、设立无信号自动关机功能 Preset mode OSD(屏幕菜单)位置右移 预置状态下可使OSD向左移动，CPU记忆调节后的位置 在我们的电视机检修工作中，也许没有专用遥控器，但是Z86277配套的遥控器芯片为M50560，和日本三菱公司M50436-560SP遥控系统所配套的遥控器芯片相似，例如SR4436、SR4924、SR5132、SR5417、TC2130/50系列。
TC2130/50系列的遥控器就能起到专用遥控器的作用，相应关系如下：按键 对Z86227的作用 SET 取消和设定自动关机 CLK 搜索速度设定(S0,S1,S2,S3) T.ON 图象模式选择 →•• 相称于电视机小门上的全功能“F”键 SEL 中英文字符显示转换 在以上的功能中，“中英文字符显示转换”的***作措施是：先用遥控器的“→•←•键或者电视机小门内部的“F”键进入预置状态，然后再按“SEL”键答复使用道具 举报3板凳 楼主| zyc38 刊登于 -4-19 12:18 | 只看该作者K4SC/H97A机芯机型：TC2530K、TC2560、TC2950、TC2969系列、TC25VCD01、TC2929VCD等一、所用重要集成电路：小信号解决TA8880AN(N501)、微解决器M37210M4-788(NA01)、数据存储器NM24C04N(NA02)、场块LA7838(N330)、电源模式STR-6709(N801)、伴音功放TA8218H(N670)、伴音效果解决TA8776N(NG01)二、重要功能：全自动搜台，100频道存储，重低音；型号中带“VCD”的为电视-VCD一体机。
三、总线状态的进入、退出方式1、使用遥控发射器(HYDFSR-0014)，在TV状态下，按“F”键和AV(AV/TV转换)键，然后依次按数字键“1，0，4，8”，整机即进入总线调节状态，屏幕上显示字符“M”；2、按住“F”键，再按“图象调节键”或“伴音调节键”，屏幕顺序显示调试字符，用音量键呆调节；3、遥控关机即可退出总线调节状态附：功能表字符 地址 名 称 数据 字符 地址 名 称 数据 MO0 15 MODE0/模式0 00 SV4 32 视频4.43副清晰度 38 MO1 16 MODE0/模式1 00 SMX 33 最大清晰度 63 SUB 17 副亮度 32* SMN 34 最小清晰度 00 BCW 18 亮度范畴 32 BEL 35 钟形滤波器 41* SCT 19 副对比度 45* SRY 36 SECAM R-Y 32* UCW 20 单位色度控制范畴 30 SBY 37 SECAM B-Y 48* CLC 21 色度控制中心 40* VM0 38 VIDEO MODE 0 00 CMX 22 最大色度 32 VM1 39 VIDEO MODE 1 02 CMN 23 最小色度 63 HPS 40 行中心 20* SCP 24 PAL副彩色 43* VPS 41 场中心 32* SCS 25 SECAM副彩色 37* CRH 42 TCC 26 色调中心 28* CRL 43 TMX 27 最大色调 45 VER 44 TMN 28 最小色调 63 SPD 45 SS3 29 3.35副清晰度 27 CNT 46 勾边中心电平 32 SV3 30 视频3.58副清晰度 38 OSD 47 显示位置 32* SS4 31 4.43副清晰度 32 备注：以上带“*”的项可以调节，其他项不得随意调节。
答复使用道具 举报4椅子 楼主| zyc38 刊登于 -4-19 12:18 | 只看该作者H98C机芯 机型涉及：TF2900DP、TF2900DTP、TF2988DP、TF3400DP、TF3488DP、TF29101、TF2911FM等 由于在此机芯上生产的TF29101、TF2911FM等机型增长了关屏接受调频广播的功能，CPU软件也进行了调节，进入总线的方式和相应的总线调节项目也发生了变化，请注意区别一）所用重要集成电路：小信号解决TB1227AN(NB01)、微解决器TMP87CM38N(NA01)、存储块AT24C08(NA02)、场块TA8427K (N301)、枕形校正集成电路TA8859CP(N302)、伴音解决集成电路TA8776N (NH01)、伴音功放集成电路TA8218AH(N670)、AV/TV转换集成电路(TA1218/TA1219)、中放集成电路TDA9808(N101)、亮色分离集成电路TC9090(NZ01)二）重要功能：全自动搜台，200个频道存储，射频全制式接受，频率合成高频头，画中画，AI智能图象解决，中文/英文屏显，锁定，日历，游戏，本。
三）TF2900DP等机型总线状态的进入、退出方式1、在收视状态下，依次按顾客遥控器上的“丽音”（红色键）、“屏显”（黄色键）、“9”，“0”，“9”，“0”键，进入工厂模式，屏幕左上角显示绿色的“M”字样，表达已经进入了工厂模式2、交流关机即按电视机上的电源开关关闭电视机即可退出（此法不能退出用工厂遥控器直接进入工厂模式的机器）；按进入工厂模式同样***作依次按顾客遥控器上的“丽音”（红色键）、“屏显”（黄色键）、“9”，“0”，“9”，“0”键，即可退出工厂模式3、对工厂数据的修改进入工厂模式后，按“混合”键进入工厂菜单，按“分页显示”键时工厂菜单向前翻页（一屏幕叫一页），按“锁定”键时工厂菜单向后翻页按“▲”/“▼”键选择本页的某一项，再按“音量加减”键变化其值调节暗平衡可用直接键，在工厂模式下，按“解隐”键（红色截止）或“自动翻页”键（绿色截止）或“索引”键（蓝色截止），再按“放大”键显示水平一条亮线，然后按音量加减键调节其大小，退出亮线状态再按“放大”键即可TF2900DP、TF2988DP工厂菜单中各项数据定义见附表项目 数值 意义 项目 数值 意义 1 20 SUB CONTRAST(副对比度) 7 5 RGB-CONTRAST(模拟RGB对比度)(PIP) 2 40 SUB BRIGHT(副亮度) 8 0 PN KILLER(P/N消色敏捷度控制) 3 20 SUB COLOR(副色度) 9 0 B MONITOR(蓝色输出监视) 4 15 SUB TINT(副色调) 10 0 R MONITOR(红色输出监视) 5 10 SUB-SH。
