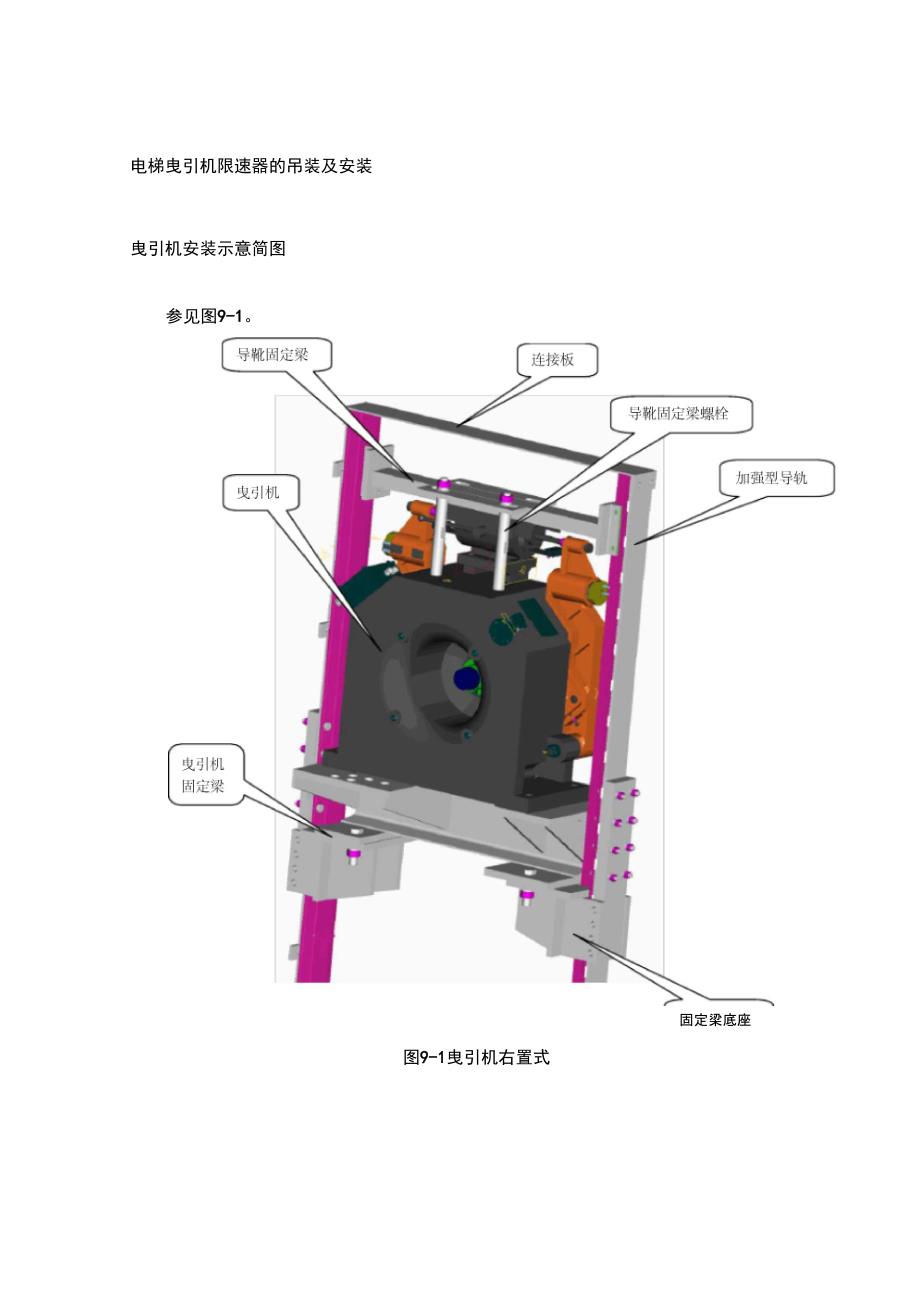

电梯曳引机限速器的吊装及安装曳引机安装示意简图参见图9-1固定梁底座图9-1曳引机右置式曳引机外形1外形简图，参见图9-2图 9-2曳引机的捆扎和吊装1曳引机利用顶板预留吊钩用手拉葫芦吊起2吊起时，手拉葫芦应如图9-3正确使用对曳引机的捆扎应如图 9-4进行，并 确认牢固后方可进行曳引机的吊挂用钢丝绳捆扎时，注意与曳引机接触的地方应使 用布或其它软质物品进行垫隔，以防止曳引机表面损伤3起吊时不准碰撞，防止损坏曳引机4不能利用制动器部分进行起吊曳引机的安装将曳引机放置在曳引机固定梁上， 注意曳引轮方向将曳引机螺栓在曳引固定梁上稍微紧住即可参见图9-1W全注羸事项1.作业前，必须戴上安全帽和手 套.直手拉葫芦使用前，必须檢奎其完好性以及吊购的可窟性.乩■物吊起时.必须有联络侑号和 大声复述.丄人体各牛部位均不観■于披吊起Jjt物的底下二 丿图9-3曳引机校正1校正曳引轮的垂直度在曳引轮的内侧置一铅垂线，要求（在曳引机无任何负 荷的条件下）上沿与下沿的垂直偏差小于 0.5mm,参见图9-5，超差时可用垫片方式 调整2在曳引轮的中心置一铅垂线，该铅垂线必须与曳引轮中心和节径交点重合，测 量保证图9-6中所示尺寸。
3曳引轮在水平面内的扭转不应超过土 0.5mm4在确认校正到位后，紧固所有紧固件，并再一次复查，确认无误5制动器的闸瓦应紧密贴合于制动轮的工作表面上；当松闸时，两侧闸瓦应同时 离开制动轮表面，其间隙不大于 0.5mm6取下吊环，将导靴固定座螺栓拧进吊环孔内，安装导靴固定座并紧固，最后将 连接板紧固（参见图9-1）曳引轮图9-4限速器的安装注意 限速器在出厂时已经过严格的检查和试验，安装时严禁移动调节部位的封 记1限速器简图，参见图9-72将限速器安放在限速器支架上，参见图 5-2, 9-8放置时应注意其方向，应使限速器制动锤在安全钳提拉臂一侧3限速器位置的确定从限速器绳轮轮槽内悬下铅垂线，钢丝绳拉手或通过渐进 式安全钳装置拉杆头（方形）中心上的孔中心点（参见图 9-10）,再与底坑张紧轮的轮 槽内形成“三点成一线”的状态，即可确定张紧装置的位置，张紧装置应有导向装置, 且有一定的摆动余量可直接将①8钢丝绳缠绕过限速器与张紧装置上、下两绳轮， 截取所需长度，用绳轧头可靠固定，并将张紧砣块放入张紧装置使钢丝绳张紧图9-7图9-8当为渐进式安全钳时，一端钢丝绳绕过上下两轮，另两截断处，一头向下穿过方形拉杆头孔向上用3只①8钢丝绳夹紧固，另一头向上与焊在拉条螺栓上 3只①8钢丝绳夹紧固(见图9-9)_钢丝绳夹头2防转顶丝(必须紧固)3安全钳拉杆连接件 4绑扎镀锌铁丝 为钢丝绳直径图9-94限速器、张紧装置的安装应符合下列要求：(1) 绳轮铅垂度不应超过0.5mm。
2) 绳索至导轨的距离偏差均不超过 5mm3) 安全钳拉杆简图，参见图9-10TJ-二图 9-10。
