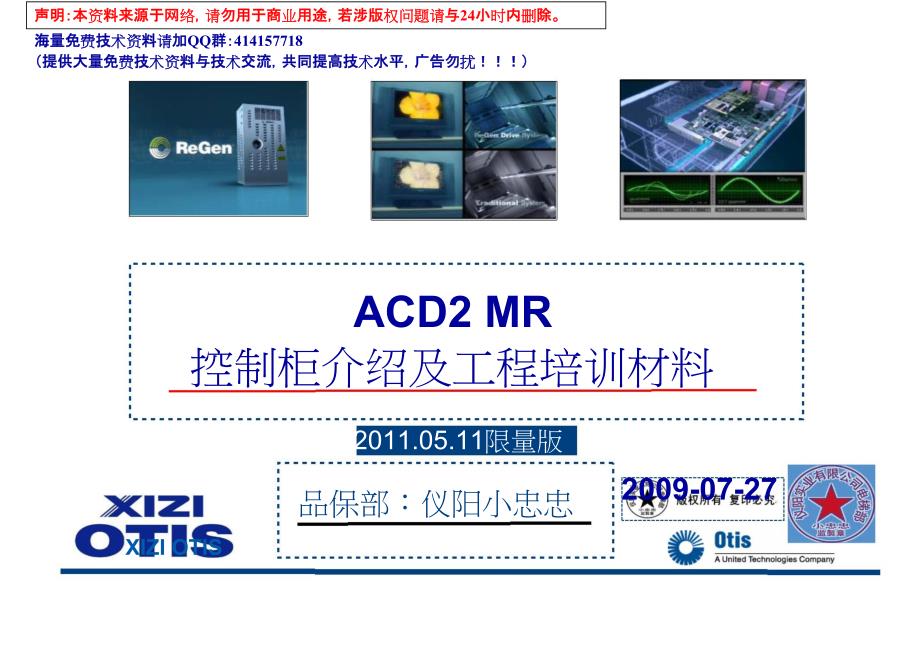

ACD2 MR 控制柜介绍及工程培训材料2011.05.11限量版2009-07-27品保部:仪阳小忠忠XIZI OTIS海量免海量免费费技技术资术资料料请请加加群:群:414157718 (提供大量免(提供大量免费费技技术资术资料与技料与技术术交流,共同提高技交流,共同提高技术术水平,广告勿水平,广告勿扰扰!!!)!!!)声明:本声明:本资资料来源于网料来源于网络络, ,请请勿用于商勿用于商业业用途,若涉版用途,若涉版权问题请权问题请与与24小小时时内内删删除ReGenTM变频器的发展LCRD_401-404406R-CR- 2 -360× 650× 210ACD2 MR 控制柜总览产品范围 LCRD_401-404模块集成到控制柜变频器拆解成•GDCB板 •HVIB板 •电抗器 •滤波器 •风扇OVFR2B-401OVFR2B-402OVFR2B-403OVFR2B-404外部系统接口基于奥 的斯全球电梯控制平 台:• 散热片• RSL总线• CAN总线• 110V安全链ACD2 MR (Asia Controller & Drive 2)亚洲控制柜和驱动器第2代主要的电子部件都是OTIS全球统一设计• Global Elevator Control Board (GECB) 全球电梯控制板 • Global Drive Control Board (GDCB)紧凑的控制柜体 (尺寸↓,重量↓)全球变频器控制柜- 3 -ACD2 MR 控制柜模型图520mm350mm1000mm- 4 -ACD2 MR 控制柜爆炸图电抗器+风扇ERO总装继电器+接触器散热通道+散热片+风扇远程监控装置-GatewayGECB板滤波器GDCB板 SOM板计数器移门变压器 AMP端子空气开关- 5 -ACD2 MR 控制柜照片- 6 -产品范围 –载重速度表比较OH-CON 8503OH-CON A553OH-CON B763OH-CON B863 ≈ OH-CON B603- 7 -产品应用范围 –不同梯型的载重速度图Regen-M OH-BLCRD变频器规格表- 8 -系统介绍-配置介绍GECB (Global Elevator Control Board)开关称重 装置控制部分RS5GDCB (Global Drive Control Board)DO2000/A T120门机RS14驱动部分 ST码转 DO/DC信号 门机转换板变频器驱动部分XRDSOH-B电梯时,门机配置 主机PM主机 1387编码器- 9 -GECB 硬件版本介绍-1+=MRL 电梯限速器电磁铁控制电路 产地==GECB-EN IO板德国和中国中国GECB-EN 板MR & MRLMR+处理器板+处理器板GECB-Asia 板GECB-Asia IO板RegenOH5100(FUJI)GeN2 RegenRegen M (ACD2)Regen M (SIEI-R)OH5100(FUJI)OH-B - 10 -GECB 硬件版本介绍-2ACD2 MR 的 GECB配置规则群控数量≤4群控数量>4KBA26800ABG1有ADO+REL功能:KBA26800ABG2 无ADO+REL功能:KBA26800ABG3注意:使用正确的终端吸收板,对减少电子干扰有很多作用。
- 11 -GDCB和CEIB介绍说明:GDCB板使用了正余弦编码器的,变频器不 需要模拟量称重装置,只需要开关 称重装置就可以实现平稳的启动P3P9+相关的参数设置: P2GEIB板GDCB:正余弦编码器的连接方波编码器的连接ERN1321 编码器ERN1387 编码器GECB:P9 P2GDCB P10 信号接口CEIBP3GDCB P9 编码器信号输入GDCB P9 编码器信号输入 - 12 -HVIB 介绍HVIB抱闸控制:HVIB内部集成有抱闸控制电路,但由于24V抱闸电流太 大,不能应用,故24V抱闸电路和110V抱闸电流有些区别IGBT模块 24VDC抱闸回路:整流桥110VDC抱闸回路:散 热 硅 胶HVIB板- 13 -接触器组合介绍24VDC抱闸回路:110VDC 抱闸回路:- 14 -GECB 常见保护功能- HAD如果轿门关着,厅门打开超过4秒钟,就会触发 GECB的HAD 保护当厅门关闭后,电梯会以 低速运行到下一层,然后开门(开门保持时间由 GECB M-1-3-1-5内参数”DAR-T”控制),然后电 梯会进入保护状态 HAD保护的取消,需要动作ERO,TCI或者PES 开关超过4秒钟,然后恢复。
15 -GECB 常见保护功能- TCI-LOCK以前的TCI-LOCK时序(GAA30780DAD之前的软件版本)现在的TCI-LOCK时序(GAA30780DAD及之后的软件版本)- 16 -GECB 常见保护功能- DLM当轿厢运行到某一楼层,轿门锁打开了,但是厅门锁 没有断开,GECB会发现这种异常,显示DLM状态DLM状态不能简单地动作ERO和断电再上电来恢复进入DLM状态后,需要用ERO/TCI运行到故障楼 层,维修故障的门锁(盲层除外),然后将电梯恢复到 NOR模式,电梯会先执行复位运行,然后返回到 DLM故障楼层,开门 直到GECB检测到正确的开关门一次后,DLM状态 解除 17 -GECB功能介绍-时间功能时间设置菜单和步骤举例1:NNR功能,每天晚上10点启动,早上8点 关闭 M-1-3-1-11参数设置: NNR-SHR功能启动小时(0-24) 22 NNR-SMI功能启动分钟(0-60) NNR-EHR功能关闭小时(0-24) NNR-EMI功能关闭分钟(0-60)00 08 00举例2:定时锁梯功能,周一至周五,晚上6点半 启动,早上6点半关闭 M-1-3-1-11参数设置: TFA1-OP时间功能1选择(0-20) 15=PKS TFA1-TYP时间功能1类型(0-3) TRA1-SHR功能开始小时(0-24) TRA1-SMI功能开始分钟(0-60) TRA1-SHR功能开始小时(0-24) TRA1-SMI功能开始分钟(0-60)3=时间+周 18 30 06 30 TRA1-WEK 功能有效日(见下表) 62 M-1-3-1-11 Time 菜单设置相应的参数启动相应功能: •NNR: Night Noise Reduction 夜晚噪音减少 •TBF-PCLK: 实时管理功能-定时候客功能 •TBF-ACP: 实时管理功能-防犯罪模式周1到周5 = 2+4+8+16+32 = 62•TBF-PKS: 实时管理功能-锁梯模式- 18 -GECB功能介绍- CBCK、HCCCBCK功能设置HCC功能设置GECB 安装参数 M-1-3-1-5内参数:EN-CKGECB 安装参数 M-1-3-1-2内参数:EN-HCC•GECB软件GAA30780DAB后增加EN-HCC参数•该功能允许乘客取消意外按下的厅外召唤•该功能提供两种模式:•GECB软件GAA30780DAE版本后,增选项4和5•选项4和5是新增加的功能选择。
•厅外召唤登记后,重复按1次后指令取消•厅外召唤登记后,在1秒钟内,重复按2次后指令取消•从备注里可以知道选项4的CBCK功能是:电梯运 行中也可以取消登机的运行指令 19 -系统介绍-位置参考系统介绍行程开关配置平层光电配置• 1LS\2LS\7LS\8LS共4个开关•开关距离的经验值,如下:•其实1LS\2LS的距离由额定速度和加减速度决 定,故和变频器内的设置的速度参数有关系•变频器的菜单M-2-1-7内的” LS length min mm ”, 显示的值为变频器计算的最小值•井道自学习完成后,变频器的菜单M-2-1-7内 的”LS1 length mm”和” LS2 length mm ”显示 的为变频器学习到的LS距离值•故通过比较这几个值,可以检查LS距离是否足够•LS距离太短,运行时变频器内有会有”528 Profile Err”故障备注:插板长度都为250mm.- 20 -Regen变频器-系统惯量自学习系统惯量自动调整步骤 1.上电,让电梯召唤到最低层,然后激活CHCS和DDO开关2.进入变频器M-3-2菜单,翻到”self tune 0/1”参数,其默认值为0, 将其改为1。
3.进入变频器M-7-3菜单,按“go-on”启动测试 4.按照服务器菜单上提示的信息,使用CCTL按钮,让电梯上行到 顶,然后按照提示使用CCBL按钮,让电梯下行到底 5.重复步骤4,直到提示完成,服务器菜单会显示‘Inertia Tuning / C omplete Hit >’(惯量整定/已完成)请按下一步 6.然后服务器会显示‘Hit Entr to Save’,按“shift+确定”将整定的结 果保存到存储器否则,按“module, function or set”键将中断 操作,整定的结果不会保存到存储器但是可以手动将整定的结 果输入到M-3-1中 7.然后返回变频器M-3-2菜单,翻到” self tune 0/1”参数,将其改由 1改为0 21 -OMU使用介绍- GDCBGDCB软件升级操作步骤: 1.切断配电箱主开关; 2.插上OMU,如下图:1表示OMU的软件替代 GDCB内的软件,用来更 新软件用; 2表示用OMU内备份的上 一次GDCB的软件重新覆 盖GDCB内的软件,用来 还原软件用3.将服务器连接好(可以插在变频器上,也可以插 在GECB/TCBC上),然后接通配电箱主开关; 4.按照右面的步骤操作,进行软件升级; 5.升级完成后,断电,拔掉OMU; 6.上电;3用来确认软件版本是 否已经更新7.运行测试。
注意:1.使用OMU升级时,前一次运行一定不能是TCI运行,否则,变频器会认为轿顶上可能还有操作者,不会允许进 行OMU操作如出现类似保护,需要一次ERO运行或者正常运行来解除此保护2.软件升级完毕后,GDCB可能会有” 705 E2 Invalid ”保护,表示可能有无效的参数设置需要矫正在705故障菜- 22 -单下,按” SHIFT+ENTER ”,会显示无效参数在哪个菜单附录参考文件: 1. ACD2 MR控制柜系统原理图 XAA21310AB 2. ACD2 MR控制柜调试文件 ACD2 MR_SUR 3.能源再生变频器操作手册_556614. GECB资料_GAA30780DAE版本 •安装参数 GAA30780DAE_安装参数 • IO地址 GAA30780DAE_IO地址 •故障参考 GAA30780DAE_故障参考- 23 -THANK YOU!Question ?忠........养的狗狗!XIZI OTIS。
