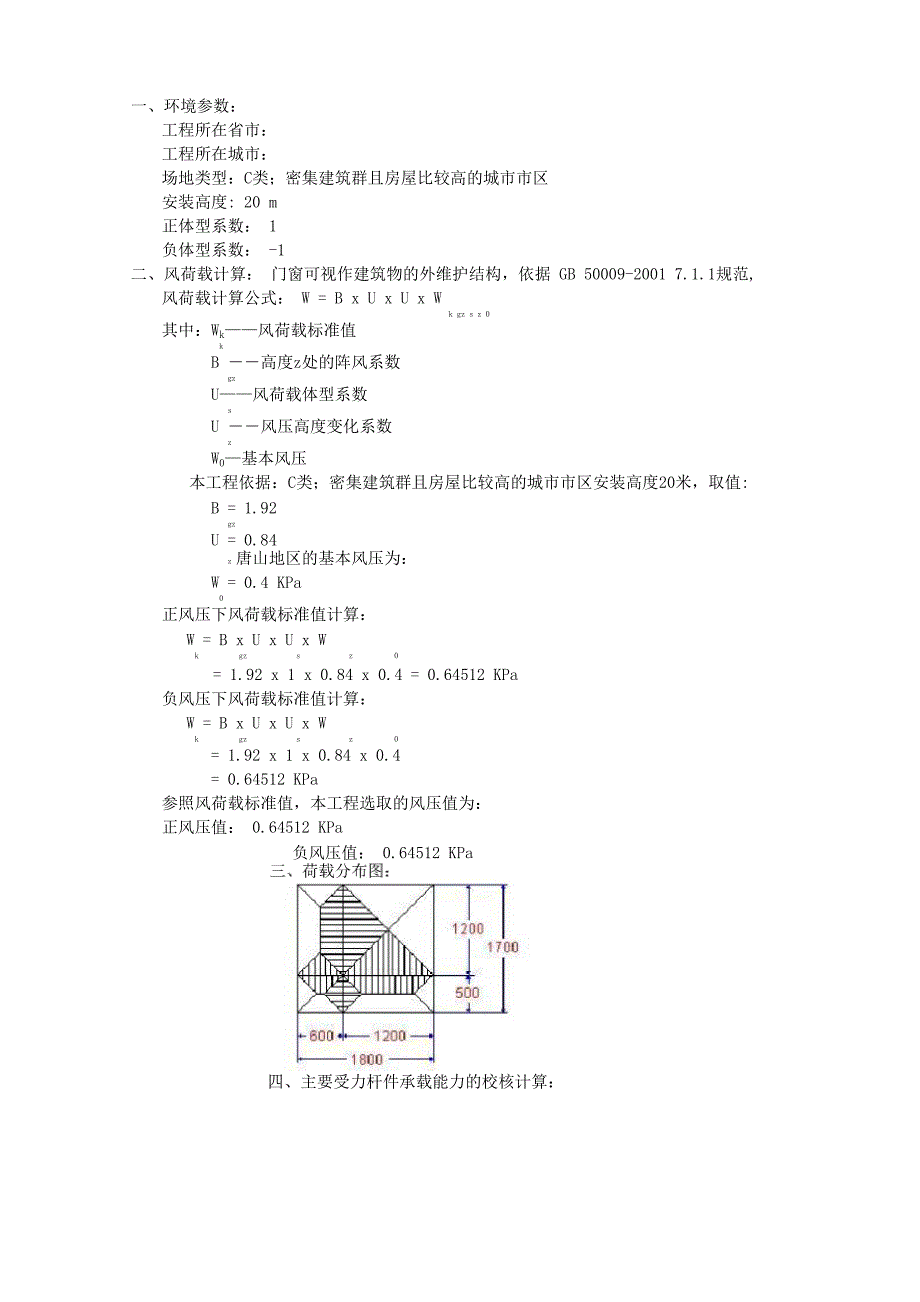

一、环境参数：工程所在省市：工程所在城市：场地类型：C类；密集建筑群且房屋比较高的城市市区安装高度: 20 m正体型系数： 1负体型系数： -1二、风荷载计算： 门窗可视作建筑物的外维护结构，依据 GB 50009-2001 7.1.1规范,风荷载计算公式： W = B x U x U x Wk gz s z 0其中：Wk——风荷载标准值kB ――高度z处的阵风系数gzU——风荷载体型系数sU ――风压高度变化系数zW0—基本风压本工程依据：C类；密集建筑群且房屋比较高的城市市区安装高度20米，取值:B = 1.92gzU = 0.84z 唐山地区的基本风压为：W = 0.4 KPa0正风压下风荷载标准值计算：W = B x U x U x Wk gz s z 0= 1.92 x 1 x 0.84 x 0.4 = 0.64512 KPa负风压下风荷载标准值计算：W = B x U x U x Wk gz s z 0= 1.92 x 1 x 0.84 x 0.4= 0.64512 KPa参照风荷载标准值，本工程选取的风压值为：正风压值： 0.64512 KPa负风压值： 0.64512 KPa四、主要受力杆件承载能力的校核计算：杆件编号安全与否允许最大挠度值 (mm)正风压作用下挠度值 (mm)负风压作用下挠度值 (mm)1是9.441.751.72是3.330.090.093是6.672.352.35根据材料力学挠度计算公式及门窗受力特点: 门窗构件受梯形分布荷载作用下挠度计算为:f = Q • L3 / (K • E • I)其中：Q――受力构件所承受的梯形荷载L――受力构件的长度K——梯形分布系数：梯形为 0.0 L 时 K = 76.8 矩形)；0.1 L 时 K = 70.2; 0.2 L时 K = 65.6; 0.3 L时K = 62.4; 0.4 L 时 K = 60.6; 0.5 L 时 K = 60.0 (三角形)E――材料弹性模量.I――型材截面惯性矩门窗构件受集中荷载作用下挠度计算为f = P • L • L (L + L )(3L (L + L ))1/2 / 27 E • I • L1 2 2 1 2其中：P――受力构件所承受的集中荷载L――受力构件的长度L1――受力点左侧受力构件的长度l2——受力点右侧受力构件的长度 门窗构件挠度是梯形分布荷载挠度变形与集中荷载挠度变形的累加。
4.1 正风压下杆件挠度的计算：正风压下的风荷载标准值为：.64512 KPa4. 1. 1杆件1所受荷载以及杆件在荷载作用下的挠度为： 荷载1:荷载类型:梯形荷载;受荷面积:0.27 m2; 荷载:0.1741824 KN;产生的杆件挠度:0.4308853 mm荷载2:荷载类型:集中荷载；荷载：0.0290304KN;产生的杆件挠度：0.07312387 mm 荷载3:荷载类型:梯形荷载;受荷面积:0.36 m2; 荷载:0.2322432 KN;产生的杆件挠度:0.5910137 mm荷载4:荷载类型:集中荷载；荷载：0.1161216KN;产生的杆件挠度：0.2924954 mm 荷载5:荷载类型:梯形荷载;受荷面积:0.0625 m2; 荷载:0.04032 KN;产生的杆件挠度:0.05535449 mm荷载6:荷载类型:集中荷载；荷载：0.028224KN;产生的杆件挠度：0.07109265 mm 荷载7:荷载类型:梯形荷载;受荷面积:0.0625 m2; 荷载:0.04032 KN;产生的杆件挠度:0.05535449 mm荷载8:荷载类型:集中荷载；荷载：0.07660799KN;产生的杆件挠度：0.1929657 mm 杆件1的挠度为:f=0.4308853+0.07312387+0.5910137+0.2924954+0.05535449+0.07109265 + 0.05535449 +0.1929657 = 1.75 mm4.1.2杆件2所受荷载以及杆件在荷载作用下的挠度为： 荷载1:荷载类型:梯形荷载;受荷面积:0.09 m2; 荷载:0.05806081 KN;产生的杆件挠度:0.04572227 mm荷载2:荷载类型:梯形荷载；受荷面积:0.08750001 m2；荷载:0.05644801 KN; 产生的杆件挠度:0.04414536 mm杆件2的挠度为:f = 0.04572227 + 0.04414536 = 0.09 mm4.1.3杆件3所受荷载以及杆件在荷载作用下的挠度为： 荷载1:荷载类型:梯形荷载；受荷面积:0.36 m2； 荷载:0.2322432 KN； 产生的杆件挠度:1.463112 mm荷载2:荷载类型:梯形荷载；受荷面积:0.2375 m2； 荷载:0.153216 KN； 产生的杆件挠度:0.8875462 mm杆件3的挠度为:f = 1.463112 + 0.8875462 = 2.35 mm4.2 负风压下杆件挠度的计算：4.2 Negative wind pressure under the bar deflection calculation:负风压下的风荷载标准值为：.64512 KPa 4.2.1杆件1所受荷载以及杆件在荷载作用下的挠度为：荷载1: 荷载类型: 梯形荷载； 受荷面积:0.27 m2； 荷载：0.1741824 KN； 产生的杆件挠度:0.4194798 mm荷载2:荷载类型：集中荷载；荷载：0.0290304KN;产生的杆件挠度：0.07118829 mm 荷载3: 荷载类型: 梯形荷载； 受荷面积:0.36 m2； 荷载：0.2322432 KN； 产生的杆件挠度:0.5753697 mm荷载4:荷载类型：集中荷载；荷载：0.1161216KN;产生的杆件挠度：0.2847531 mm 荷载5:荷载类型：梯形荷载；受荷面积:0.0625 m2;荷载：0.04032 KN;产生的杆件挠度:0.05388927 mm荷载6:荷载类型：集中荷载；荷载：0.028224KN;产生的杆件挠度：0.06921083 mm 荷载7:荷载类型：梯形荷载；受荷面积:0.0625 m2;荷载：0.04032 KN;产生的杆件挠度:0.05388927 mm荷载8:荷载类型：集中荷载；荷载：0.07660799KN;产生的杆件挠度：0.187858 mm 杆件1的挠度为:f=0.4194798+0.07118829+0.5753697+0.2847531+0.05388927+0.06921083 + 0.05388927 +0.187858= 1.7 mm4.2.2杆件2所受荷载以及杆件在荷载作用下的挠度为：荷载1: 荷载类型: 梯形荷载; 受荷面积:0.09 m2; 荷载：0.05806081 KN; 产生的杆件挠度:0.04572227 mm荷载2:荷载类型：梯形荷载；受荷面积:0.08750001 m2；荷载：0.05644801 KN; 产生的杆件挠度:0.04414536 mm杆件2的挠度为:f = 0.04572227 + 0.04414536 = 0.09 mm4.2.3杆件3所受荷载以及杆件在荷载作用下的挠度为：荷载1: 荷载类型: 梯形荷载; 受荷面积:0.36 m2; 荷载：0.2322432 KN; 产生的杆件挠度:1.463112 mm荷载2:荷载类型：梯形荷载；受荷面积:0.2375 m2；荷载：0.153216 KN; 产生的杆件挠度:0.8875462 mm杆件3的挠度为:f = 1.463112 + 0.8875462= 2.35 mm五、玻璃承载能力的校核计算：120017005001800玻璃编号安全与否玻璃设计面积 (m2)正风压作用下允许面积 (m2)负风压作用下允许面积 (m2)1是0.7208.4268.4262是1.4408.4268.4263是0.3008.4268.4264是0.6008.4268.426正风压下玻璃强度校核： 玻璃厚度为：5 mm 玻璃抗风压调整系数为：1.5 正风压下的风荷载标准值为：.64512 KPa 正风压下玻璃的最大许用面积为：A = 0.2 X 1.5 X 51.8 / .64512 = 8.426 m2 max玻璃厚度为：5 mm 玻璃抗风压调整系数为：1.5 负风压下的风荷载标准值为：.64512 KPa 负风压下玻璃的最大许用面积为：A = 0.2 X 1.5 X 51.8 / .64512 = 8.426 m2 max玻璃设计面积的计算：A = 0.6 X 1.2 = 0.720 m21A=2A=3A=41.2 X 1.2 = 1.440 m20.6 X 0.5 = 0.300 m21.2 X 0.5 = 0.600 m2六、联接件的校核计算：12001700500联接件组 编号安全与否抗拉承载 力(kN)抗剪承载 力(kN)承压承载 力(kN)正风压作用 力(kN)负风压作用 力(kN)七、引用的标准和计算方法：7.1. 基本风压：荷载规范GB50009-2001，附表D.4 风压高度变化系数：同上，表7.2.1 阵风系数：同上，表7.5.1紧固件：性能等级：粗牙螺纹最小载荷：紧固件机械性能GB 3098.1-82，表6 细牙螺纹最小载荷：紧固件机械性能GB 3098.1-82，表87.2. 风荷载计算风荷载标准值由下式计算：w = B 卩卩wk gz S Z 0其中：w —— 风荷载标准值k0 ——高度Z处的阵风系数gz卩——风荷载体型系数S卩Z——风压高度变化系数w0 ——基本风压7.3.杆件校核：L130L柔性镶嵌单层玻璃柔性镶嵌双层玻璃7.4 玻璃校核：依据为《建筑玻璃应用技术规程》JG113-97,按照四边支撑玻璃校核，最大许用面积为：t < 6mm时，A0.2at 1.8maxwkt > 6mm时，Aa (0.2t i.6 + 0.8)maxwk7.5 紧固件校核：所依据的规范同上，连接件的允许承载力计算公式nd 2抗拉：[N ]--Q ]L4Ln-d 2 r抗剪：[N ] n—[T ]jj4承压：[N ] = d工c5 - [Q]c。
