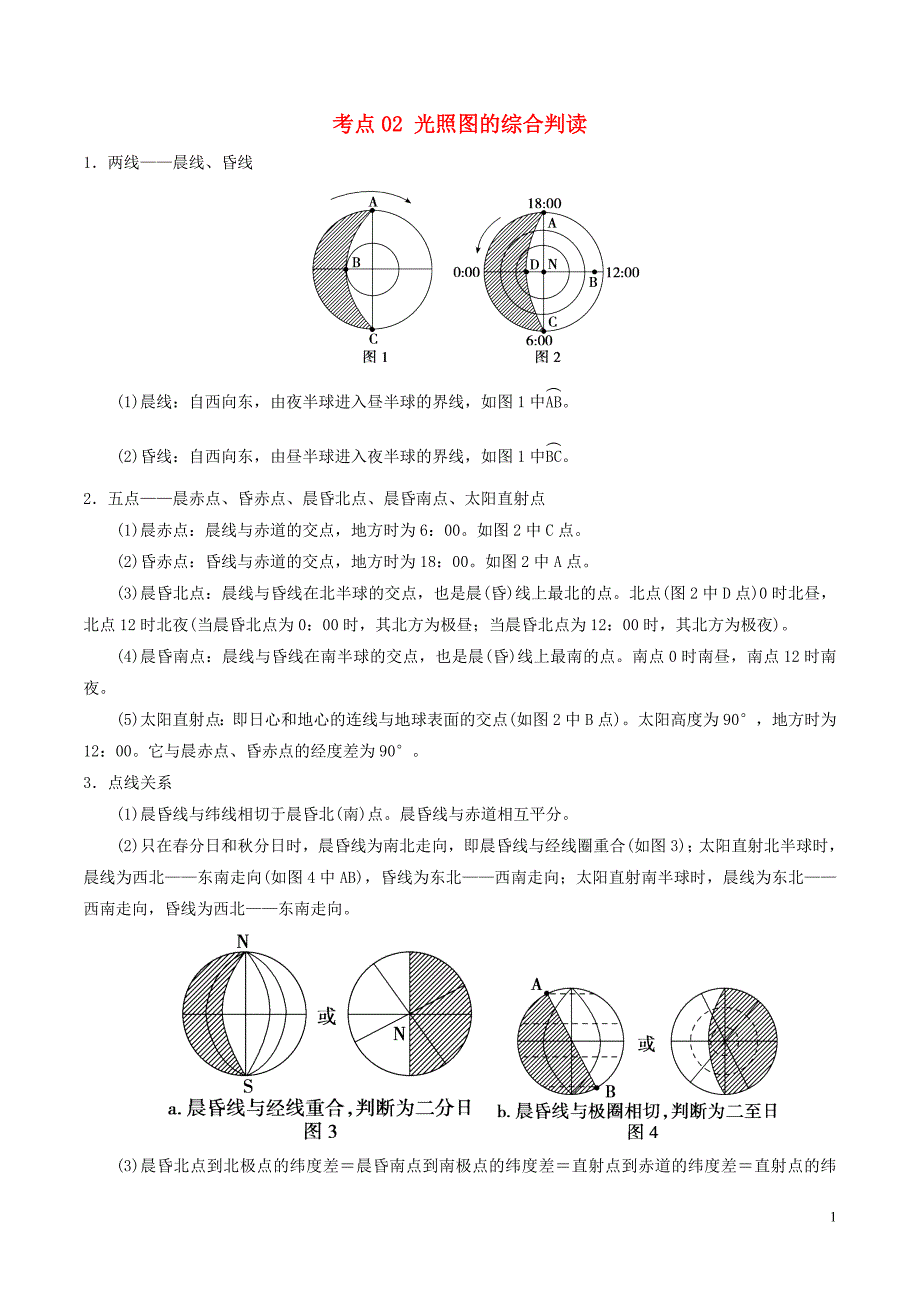

考点02 光照图的综合判读1．两线——晨线、昏线(1)晨线：自西向东，由夜半球进入昼半球的界线，如图1中2)昏线：自西向东，由昼半球进入夜半球的界线，如图1中2．五点——晨赤点、昏赤点、晨昏北点、晨昏南点、太阳直射点(1)晨赤点：晨线与赤道的交点，地方时为6：00如图2中C点2)昏赤点：昏线与赤道的交点，地方时为18：00如图2中A点3)晨昏北点：晨线与昏线在北半球的交点，也是晨(昏)线上最北的点北点(图2中D点)0时北昼，北点12时北夜(当晨昏北点为0：00时，其北方为极昼；当晨昏北点为12：00时，其北方为极夜)4)晨昏南点：晨线与昏线在南半球的交点，也是晨(昏)线上最南的点南点0时南昼，南点12时南夜5)太阳直射点：即日心和地心的连线与地球表面的交点(如图2中B点)太阳高度为90，地方时为12：00它与晨赤点、昏赤点的经度差为903．点线关系(1)晨昏线与纬线相切于晨昏北(南)点晨昏线与赤道相互平分2)只在春分日和秋分日时，晨昏线为南北走向，即晨昏线与经线圈重合(如图3)；太阳直射北半球时，晨线为西北——东南走向(如图4中AB)，昏线为东北——西南走向；太阳直射南半球时，晨线为东北——西南走向，昏线为西北——东南走向。
(3)晨昏北点到北极点的纬度差＝晨昏南点到南极点的纬度差＝直射点到赤道的纬度差＝直射点的纬度度数4)太阳直射点的纬度与切点的纬度之和始终等于90(互余)4．面面关系(1)二至日时晨昏圈平面与赤道面的夹角为6634′2)二分日时晨昏圈平面与赤道面的夹角为90晨昏圈平面与某一经线圈所在平面重合3)地球公转轨道面始终与赤道面呈2326′的夹角5．角度关系(1)二至日，晨昏圈与地轴夹角为2326′2)二分日，晨昏圈与地轴夹角为01.光照图判读中的“五个关键” 判读关键主要特征与相关现象点太阳直射点 位于南北回归线上或南北回归线之间，所在经线地方时为12时 太阳直射点的纬度和晨昏线与纬线圈相切点的纬度互余 太阳直射点所在地太阳高度达一天中最大(正午太阳高度)全球太阳高度的分布：从太阳直射点向四周依次递减全球正午太阳高度的分布：从太阳直射点向南北两侧递减晨昏线与赤道的交点 晨线与赤道的交点所在经线的地方时为6时，昏线与赤道的交点所在经线的地方时为18时晨昏线和纬线圈的切点 切点所在纬线纬度是出现极昼或极夜现象的最低纬度；所在经线圈中，一条是太阳直射经线(昼半球中央经线)，另一条是0时或24时经线(夜半球中央经线)极点 无东西方向，只有南北方向；无地方时，无明显太阳高度的日变化；大致每年3月21日前后至9月23日前后，北极圈内出现极昼，南极圈内出现极夜，只在每年春分日和秋分日，晨昏线经过极点，与某一经线圈重合线晨昏线 沿地球自转方向由夜到昼的界线为晨线，昏线则相反 晨昏圈是地球表面的大圆，晨昏圈与太阳光线始终垂直，始终平分赤道 与晨线相交的经线的地方时就是交点所在地的日出时刻，与昏线相交的经线的地方时就是交点所在地的日落时刻 晨昏线上太阳高度为0日期分界线 界线：0时(或24时)所在经线和180经线(理论上)；沿地球自转方向，0时所在经线向东至180为今天，向西至180为昨天东西半球的分界线 20W以东为东半球，以西为西半球；160E以东为西半球，以西为东半球面南北极圈内极昼和极夜的范围 若越向北，昼越长，则北半球处于夏半年，反之，北半球处于冬半年。
北极圈出现极昼的时间为6月22日前后，出现极夜的时间为12月22日前后；只在每年3月21日或9月23日前后，南北极点周围无极昼、极夜现象南北极出现极昼和极夜现象的时间是相反的角晨昏圈和地轴夹角 晨昏圈和地轴夹角的度数等于太阳直射点的纬度数，变化范围为0～2326′方向地球自转方向 东经度增大或西经度减小的方向为地球自转方向；顺地球自转方向，经度数变大为东经度，经度数变小为西经度2.光照图的判读(1)分清昼夜半球，确定晨线和昏线晨线：顺地球自转进入昼半球，以西为夜半球，以东为昼半球昏线：顺地球自转进入夜半球，以西为昼半球，以东为夜半球2)确定地球自转方向①根据地球自转方向判断北极上空看呈逆时针，南极上空看呈顺时针②根据晨昏线判断说明 a．若图中AB为昏线，BC为晨线，则地球呈逆时针方向自转，中心为北极点；b.若AB为晨线，BC为昏线，则地球呈顺时针方向自转，中心为南极点3)确定太阳直射点的位置①确定经度a．根据光照图中已知经线的地方时找到地方时为12时的经线b．从光照图中直观看出平分昼半球的经线②确定纬度根据与晨昏线相切的纬线的纬度来确定直射点纬度与该纬线的纬度互余若与晨昏线相切的纬线的纬度为α，则太阳直射点的纬度为90－α。
太阳直射点一定与出现极昼现象的地区处于同一半球4)确定日期和季节①根据晨昏线判断a．晨昏线经过南北两极，与某一经线圈重合，与所有纬线圈垂直相交，可判定这一天为春分日或秋分日b．晨昏线与南北极圈相切，北极圈及其以北出现极昼现象，可判定这一天是夏至日c．晨昏线与南北极圈相切，北极圈及其以北出现极夜现象，可判定这一天是冬至日②根据太阳直射点的位置判断(5)确定日出日落①确定时间a．晨线上的各地同时日出，昏线上的各地同时日落b．某地经线与晨线交点的地方时，为该地日出地方时；某地经线与昏线交点的地方时，为该地日落地方时②确定方向a．太阳直射赤道时，即春、秋分日，全球各地(除极点外)日出正东方，日落正西方b．太阳直射点位于北半球时，全球各地(除极昼、极夜地区外)，日出东北，日落西北c．太阳直射点位于南半球时，全球各地(除极昼、极夜地区外)，日出东南、日落西南d．正好出现极昼的地方，北半球正北升起，正北落下；南半球正南升起，正南落下6)确定地方时①经过赤道与晨线交点的那条经线上的地方时为6时，经过赤道与昏线交点的那条经线上的地方时为18时②太阳直射点所在经线上的地方时为正午12时，与之相对组成经线圈的那条经线上的地方时为0时(或24时)。
③过晨昏线与纬线圈相切点的那条经线的地方时，要么是0时，要么是12时切点附近出现极昼现象的是0时，切点附近出现极夜现象的是12时7)确定昼夜长短①确定昼长和夜长光照图中，晨昏线将地球上的纬线分成昼弧和夜弧两部分，昼长等于该纬线昼弧所跨的时间数，夜长等于该纬线夜弧所跨的时间数②确定昼夜长短同一纬线上的各地昼弧(或夜弧)是等长的，若昼弧大于夜弧，则昼长夜短，若昼弧小于夜弧，则昼短夜长③确定极昼极夜范围晨昏线与哪个纬线圈相切，该纬线圈与极点之间的纬度范围内就会出现极昼或极夜现象，南北半球的极昼、极夜现象出现时间正好相反8)确定正午太阳高度太阳直射纬线正午太阳高度为90，其他各地的正午太阳高度从这条纬线向南、向北递减下图中O为南极点，MA为晨昏线，M为晨昏线与纬线(70)相切的点，且与经线OB相交，图中斜线部分表示与全球其他地区日期不同的范围，读图回答(1)～(2)题1)有关该图的说法，正确的是( )A．MA是昏线 B．M点的经度是180C．太阳直射30E D．太阳直射2326′S(2)由图示信息可以判断( )A．A点的地转偏向力大于M点B．O点正值观察极光的好时机C．该日太阳直射点向南移动D．该日北京的正午太阳高度为30【答案】(1)C (2)D【易错剖析】解答局部光照图的试题时，应树立“全局”观念，即把局部图恢复为整体图，判读的关键是晨昏线与纬线圈的切点，以及晨昏线与赤道交点的位置和时间。
如果不能把整体图画出来，就容易出错下图为某时刻的等白昼时长线图，图中OA、OB为日期界线，O点为极点，在P点看北极星高度为70读图，回答1～2题1．此时，太阳直射点的地理坐标为( )A．20N,135W B．20N,0C．20S,135W D．20S,02．关于P点所示等白昼时长线的说法，正确的是( )A．向O点方向缩小期间，太阳直射点向北移动B．向O点方向缩小期间，上海的黑夜时间逐渐变短C．向A点方向扩大期间，沈阳的正午太阳高度变大D．向A点方向扩大期间，北半球各地正午物影由长变短【答案】1．A 2.C 3．下图中N为北极点，A、M、B位于地球表面，NP为经线，NM的球面最短距离为2 553千米读图，回答(1)～(2)题1)若AM为昏线，则此时节( )A．巴黎香榭丽舍大道落叶遍地 B．日本富士山樱花烂漫C．阿根廷潘帕斯草原牧草枯黄 D．北京颐和园雪飞冰封(2)若观测到M地日影最短的时刻是北京时间12时40分，则M地大致位于( )A．(66N，110E) B．(67N，110E)C．(66N，130E) D．(67N，130E)【答案】(1)D (2)B【解析】解答该题组的关键是读懂图，并且能够把局部图恢复成完整图，再根据NM的球面最短距离为2 553千米可计算得出，NM两点之间的纬度距离为23(纬度相差1，距离相差约111千米)，完整图如下所示。
第(1)题，若AM为昏线，则MN之内为极夜，北半球为冬半年，据此可以判断D选项正确第(2)题，M地日影最短时刻是正午时刻，而此时北京时间(120E)是12时40分，可以判断该地位于北京以西并且相差10，即位于东经110，再由M地与北极点相距23可知，M地的纬度为北纬67每道试题4分，共40分下图是以极点为中心的半球图(阴影部分表示黑夜)，经线MO以东为东半球，以西为西半球，箭头表示地球自转方向据此完成1～2题1．此时，下列四个城市白昼时间最长的是( )A．海口 B．拉萨 C．合肥 D．北京2．此时，北京时间最接近( )A．3时20分 B．15时20分 C．2时 D．14时【答案】1．D 2.A 下图为以极点为中心的部分地区投影图，图中阴影部分为m日，空白部分为(m＋1)日读图，完成3～4题3．P点的经度和地方时分别为( )A．90E,6：00 B．90W,6：00 C．90E,18：00 D．90W,18：004．此时北京时间为( )A．m日22点 B．m日16点 C．(m＋1)日14点 D．(m＋1)日8点【答案】3．A 4.D 下图是“以北极点为中心的俯视图”。
读图回答5～6题5．若图中劣弧AB为夜弧，则C点日出地方时为( )A．3时 B．6时 C．9时 D．8时6．若图中阴影部分为10月10日，非阴影部分为10月11日，则此时北京时间为( )A．10月11日14时 B．10月11日2时C．10月10日14时 D．10月10日2时【答案】5．A 6.A 【解析】第5题，据图信息知，劣弧AB为夜弧，时间相差6小时，夜长为6小时，昼长为18小时，A、B、C在同一纬线上，日出时间相同，日出时间为12－1/2昼长，可知C点日出为3时第6题，该图是以北极点为。
