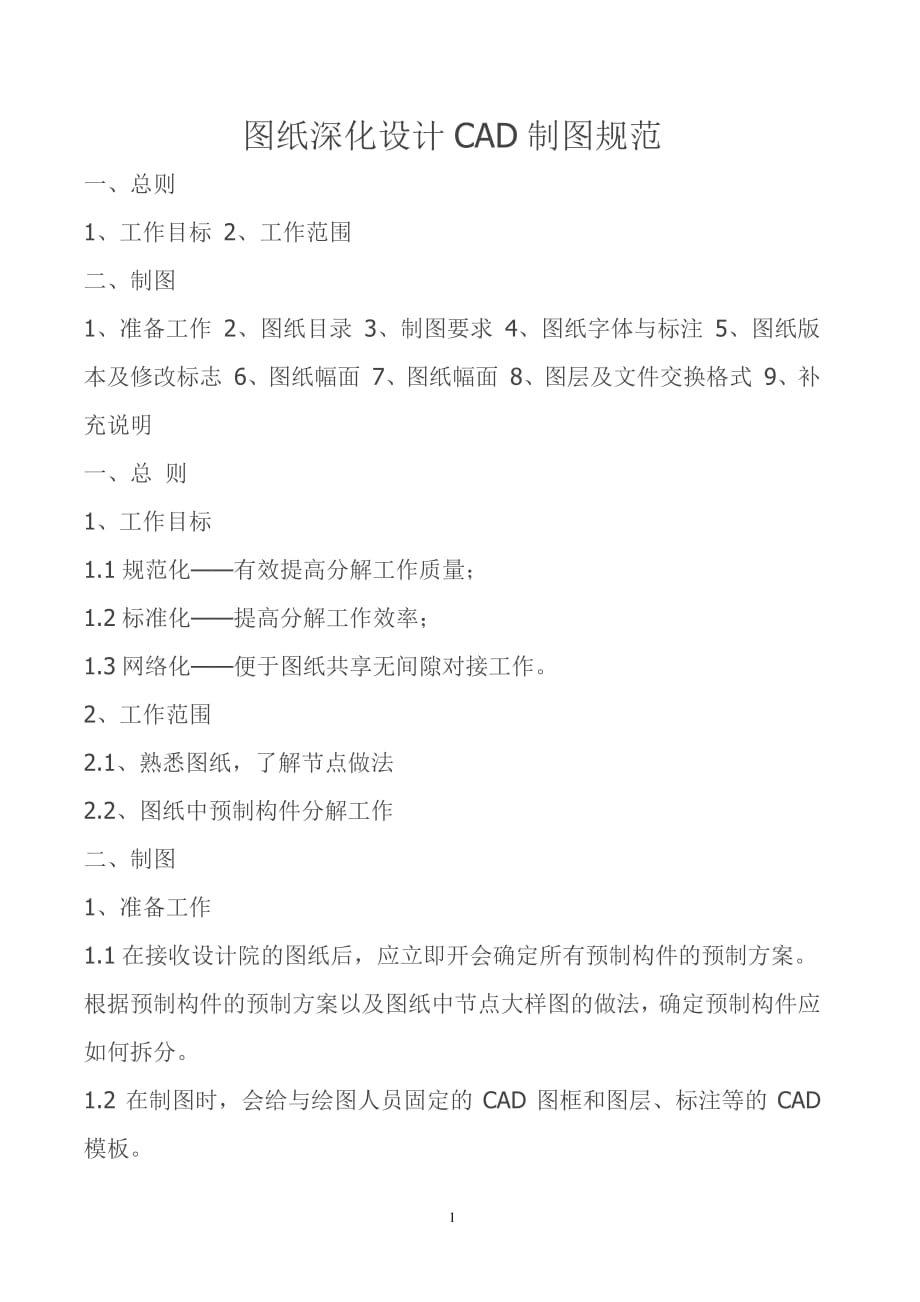

1 图纸深化设计 CAD 制图规范 一、总则 1、工作目标 2、工作范围 二、制图 1、准备工作 2、图纸目录 3、制图要求 4、图纸字体与标注 5、图纸版 本及修改标志 6、图纸幅面 7、图纸幅面 8、图层及文件交换格式 9、补 充说明 一、总 则 1、工作目标 1.1 规范化有效提高分解工作质量； 1.2 标准化提高分解工作效率； 1.3 网络化便于图纸共享无间隙对接工作 2、工作范围 2.1、熟悉图纸，了解节点做法 2.2、图纸中预制构件分解工作 二、制图 1、准备工作 1.1 在接收设计院的图纸后，应立即开会确定所有预制构件的预制方案 根据预制构件的预制方案以及图纸中节点大样图的做法， 确定预制构件应 如何拆分 1.2 在制图时，会给与绘图人员固定的 CAD 图框和图层、标注等的 CAD 模板 2 2、图纸目录 出图时，应按每层为单位，编制图纸目录，每张图纸应明确按序编号 图纸顺序为：目录、本层平面图、本层分解图 3、制图要求 3.1 所有预制构件以编号一侧为正视图 3.2 叠合梁：需绘制左视图（1:25） 、正视图（1:100） 、右视图（1:25） 。
3.2 预制柱：需绘制正视图(1:100)、顶视图（1:25） 、底视图（1:25） 当 预制柱一侧有预埋件的，需按正视图视角确定，绘制本侧视图，为左视图 或右视图或背视图当预制柱为变截图柱时，需绘制左视图和右视图其 中平面图上有编号的一侧对应底视图的上侧，并标注“上”字，且对应为 实际预制时模台的上 （只需底视图上标注“上” ，其他视角不应标注，且 “左、右、下”均不需标注） 3.3 叠合板：按平面图绘制正视图 3.4 内、外墙板：按编号一侧为正视图视角，绘制正视图当有预埋件时， 应绘制本侧视图， 按正视图视角确定本侧为背视图或顶视图或底视图或左 视图或右视图当墙板为剪力墙或墙板有出筋时，需绘制有出筋一侧的视 图 4、图纸字体与标注 均根据样板文件中标注样式及文字样式绘制图纸， 没有特殊情况不可随意 改变样板文件中设置，构件编号文字大小 180，严格要求避免尺寸标注重 叠 5、图纸版本及修改标记 3 5.1 图纸版本 5.1.1 图纸版本号 第一次出图版本号为 0 第二次修改图版本号为 1 第三次修改图版本号为 2 5.1.2 方案图或报批图等非施工用图版本号 第一次图版本号为 A 第二次图版本号为 B 第三次图版本号为 C 5.2 图面修改标记 图纸修改可以版本号区分，每次修改必须在修改处做出标记，并注明版本 号。
简单或单一修改仍使用变更通知单 6、图纸幅面 6.1 图纸图幅采用 A0、A1、A2、A3 四种标准，以 A3 图纸为主 5、图框文件发至设计人员手中 图纸尺寸规格 表 2 图纸宽度（mm） 图纸高度(mm) 备 注 A0：1189841，A1：841594，A2：594420，A3：420297，A4： 297210 主要用于目录、变更、修改等 4 6.2 特殊需要可采用按长边 1/8 模数加长尺寸(按房屋建筑制图统一标准) 6.3 一个专业所用的图纸，不宜多于两种幅面(目录及表格所用 A4 幅面除 外) 6.4 图纸比例 常用图纸如下，同一张图纸中，不应出现三种以上的比例 7、图层及文件交换格式 7.1 采用图层的目的是用于组织、管理和交换 CAD 图形的实体数据以及控 制实体的屏幕显示和打印输出图层具有颜色、线形、状态等属性 7.2 图层组织根据不同的用途、阶段、实体属性和使用对象可采取不同的 方法，但应具有一定的逻辑性，便于操作各类实体应放置在不同的图层 上，如平面图中，轴线标注应分层标注，构件，钢筋，及构件编号等等信 息应独立分层表示 8、补充说明 8.1 常用图例 遵照房屋建筑制图统一标准(GBJ186)，总图制图标准(GBJ103-87)， 建筑 制图标准(GBJ104-87)图例规定。
8.2 线条宽度（单位：mm）,所有施工图纸，均参照样板文件中所列笔宽 绘制 在采用 CAD 技术绘图时，尽量用色彩（COLOR）控制绘图笔的宽度，尽 量少用多义线（PLINE）等有宽度的线，以加快图形的显示，缩小图形文 件 10、绘图文件的命名规则 5 CAD 文件的命名应简单、明潦、易记，易于交换数据设计图纸可按设计 工种和图纸目录顺序命名 。
