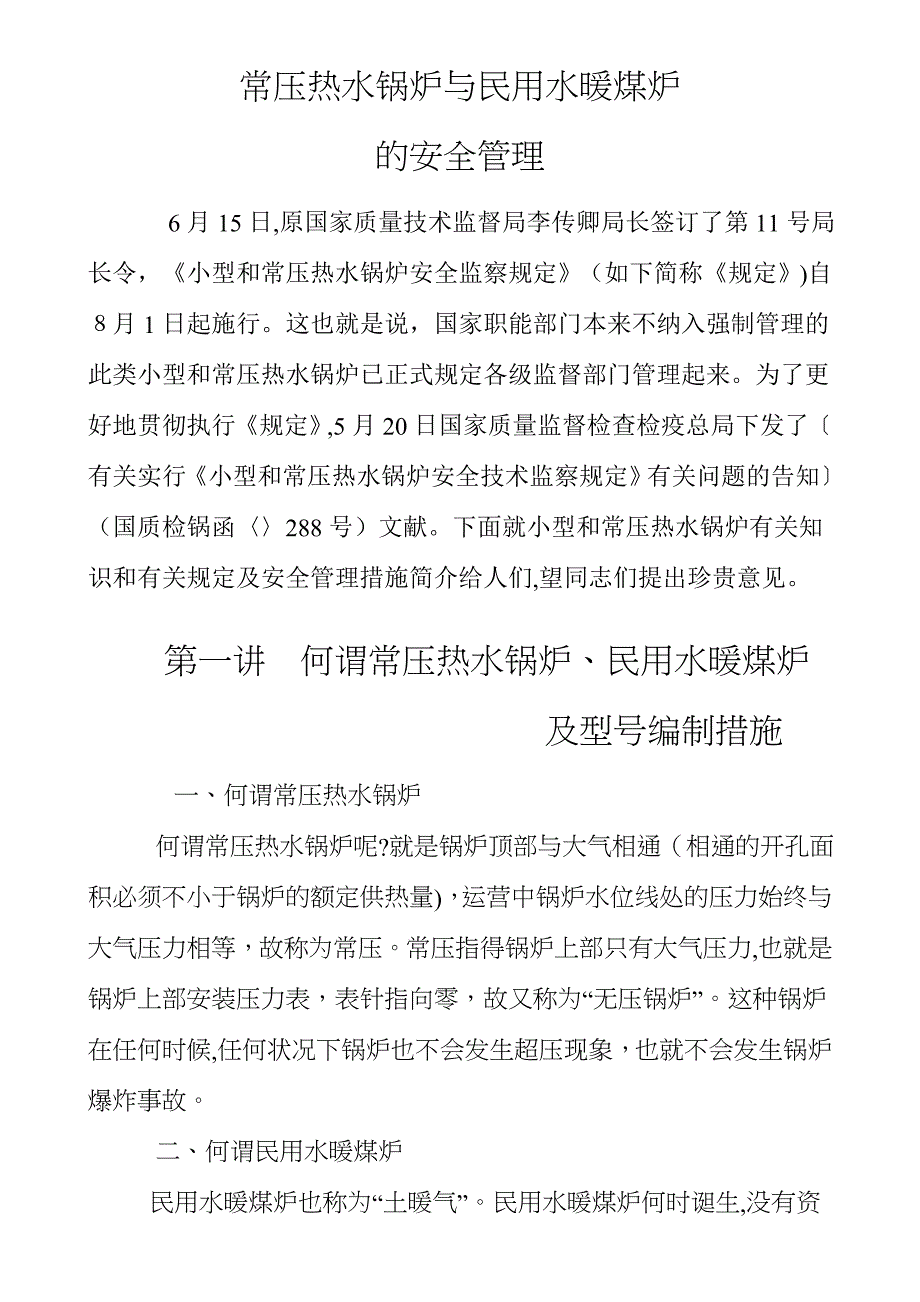

常压热水锅炉与民用水暖煤炉的安全管理 6月15日,原国家质量技术监督局李传卿局长签订了第11号局长令，《小型和常压热水锅炉安全监察规定》（如下简称《规定》)自８月1日起施行这也就是说，国家职能部门本来不纳入强制管理的此类小型和常压热水锅炉已正式规定各级监督部门管理起来为了更好地贯彻执行《规定》,5月20日国家质量监督检查检疫总局下发了〔有关实行《小型和常压热水锅炉安全技术监察规定》有关问题的告知〕（国质检锅函〈〉288号）文献下面就小型和常压热水锅炉有关知识和有关规定及安全管理措施简介给人们,望同志们提出珍贵意见 第一讲 何谓常压热水锅炉、民用水暖煤炉 及型号编制措施 一、何谓常压热水锅炉 何谓常压热水锅炉呢?就是锅炉顶部与大气相通（相通的开孔面积必须不小于锅炉的额定供热量)，运营中锅炉水位线处的压力始终与大气压力相等，故称为常压常压指得锅炉上部只有大气压力,也就是锅炉上部安装压力表，表针指向零，故又称为“无压锅炉”这种锅炉在任何时候,任何状况下锅炉也不会发生超压现象，也就不会发生锅炉爆炸事故 二、何谓民用水暖煤炉 民用水暖煤炉也称为“土暖气”。
民用水暖煤炉何时诞生,没有资料阐明,具理解在1９80年前后，有人按照国内北方地区使用火炕的原理，发明了家庭单户炊灶式热水暖气由于其使用以便，经济实惠,得到了不久发展为什么称之为“土暖气”，是由于其规模小,仅为一家一户独用此外,也由于它综合运用热能,运用做饭余热来带动暖气系统，暖气与炊事两者巧妙结合之故因此,群众称为“土暖气” 三、常压锅炉型号编制措施 常压锅炉产品型号由三部分构成，各部分之间用短横线相连 C ΔΔ Δ ×× —— ××/××——× × 额定热功率 设计顺序 燃烧设备代号 设计燃料代号 锅型代号 额定进口水温度 常压锅炉代号 额定出口水温度 型号的第一部分由常压锅炉代号、锅型代号、燃烧设备代号、额定热功率四段构成 型号的第二部分表达介质参数，共分二段，中间以斜线相连 型号的第三部分由燃料种类和设计顺序二段构成，须持续书写。
四、民用水暖煤炉型号表达措施 型号由四部分构成:第一部分表达煤炉的重要用途;第二部分表达煤炉的燃料种类;第三部分表达煤炉的额定供热量；第四部分表达煤炉的改善序号 示例： CN F 6.9 ——３ 表达煤炉的改善序号 表达煤炉的额定供热量为６.9kw 表达煤炉燃用蜂窝煤炉 表达煤炉具有炊事采暖能力 表达该煤炉是燃用蜂窝煤三型炊事水暖煤炉,额定供热量为6.9MW C——表达具有炊事能力, N——表达具有采暖能力， F——表达燃用蜂窝煤, S——表达燃用散煤 第二讲 常压热水锅炉与民用水暖煤炉的基本原理 一、常压热水锅炉的基本原理 常压热水锅炉的基本原理是:锅筒上部开口使锅炉与大气相通,锅内保持一定水位,循环水泵位于锅炉出口处,将锅内热水抽出送至供暖系统中,系统回水送入锅内低温区,构成锅内及系统的水循环只要保证锅炉出水量与回水量相似，锅内就可保证水位稳定。
下面以立式火管锅炉为例,阐明锅内循环过程图示: 锅炉供水管由水位线如下引出, 系统回水从锅炉下部引入(最 好分两侧引入)锅炉加热后， 炉胆壁面、火管等表面温度升 高,热水向上流动,温度低的 区域水向下流动,构成锅内自 然循环其锅内自然循环状态 与蒸汽锅炉锅内循环相似 二、民用水暖煤炉的基本原理 我们用一种简朴的、只有一组散热器的重力循环向下供应的热水暖气系统，来阐明它的作用原理,见图: 当暖气系统布满水后，水一方面 在土锅炉中被加热，水的温度升高， 容重减小,也就是变轻了,因而热 水就要向上流动。
当水在散热器中 放热冷却后,水温减少,容重增大， 冷水就要向下沉降这样,由于散 热器与土锅炉用回水管及热水管连 接起来构成了闭合环路，于是自散 热器出来的较重的回水下降时,就 自下而上推动了锅炉中被加热而变 轻了的热水上升，从而形成了系统 的循环由于水在锅炉中不断地被加热,在散热器及管道中不断地放热而冷却,因而水的循环得以不断地进行这就是重力循环热水暖气的作用原理 第三讲 常压热水锅炉与民用水暖煤炉有关规定和规定 一、常压热水锅炉的国家有关规定和原则规定 1、《规定》第二条“本规定合用于以水为介质的固定式小型锅炉和常压热水锅炉。
本规定不合用壁挂式热水器此条也就是说，除了壁挂式热水器此规定不管,其他全管对此，监察范畴涉及了茶水炉和民用水暖炉,有因此炉型数量多,管理难度大，为更好地贯彻执行《规定》，质检总局(）2８8号文献明确进行了回答: （１)茶水炉是指采用燃煤、燃气、燃油或电加热方式,专门用于提供开水的设备 A、茶水炉应在炉体顶部设立直接通向大气的开孔或接管，且保证开孔或接管畅通,不得设立水封 B、茶水炉生产者应在炉体上明显位置喷涂“不得承压”的警示标记 符合上述条件的茶水炉不属于《规定》的合用范畴，不需要获得锅炉制造许可，不必办理使用登记注册手续，也不规定操作人员按《锅炉司炉人员考核管理规定》考核取证因此茶水炉不纳入安全监察范畴 （2）民用水暖煤炉是指:产品采用夹套式构造，按国标GＢ/T16154-１9９6制造近来国家已完毕该原则的修订报批稿，其中明确了波及安全的规定为强制性条款,重要有： A、额定供热量＜50KW； B、工作压力来自自来水压力； C、出口水温不超过8５℃； D、炉体上安装防爆片; E、炉体上明显位置喷涂警示语 符合上述规定的民用水暖煤炉不属于《规定》的合用范畴,不需要获得锅炉制造许可,不必办理使用登记注册手续，也不规定操作人员按《锅炉司炉人员考核管理规定》考核取证。
因此民用水暖煤炉也不纳入安全监察范畴 （3）修定了《常压热水锅炉通用技术条件》JB／T７985--95中的额定出口水温度,从９5℃改为９0℃还规定在常压锅炉炉体的明显位置上喷涂“常压锅炉不得承压使用和出口热水温度不超过90℃”的警示标记在用的常压热水锅炉，也应补喷警示标记此后，新制造的常压热水锅炉,凡没有在锅炉炉体停部设立直接通向大气的开孔或接管，及没有在炉体上喷涂上述警示标记的，一旦发生事故,制造公司必须承当相应责任，涉及承当未向顾客和安装者告知安全事项的法律责任 2、常压热水锅炉本体顶部开孔的规定《常压热水锅炉通用技术条件》JＢ/T7９85--95中规定：常压锅炉本体最高处应开孔并保证直通大气开孔当量直径不得不不小于下式计算值（含锅炉本体连接开口水箱连接管的直径) Dd＝20+88 √Q 式中：Dｄ——开孔当量直径,ｍm; Ｑ——常压锅炉额定热功率,ＭW 例:按常压锅炉参数,求常压锅炉开孔直径 额定热功率(ＭＷ) 0．05 0．０７ 0．1 0．2 0.3５ ０.7 开孔直径 (mm) 40 45 50 60 ７5 ９5 3、民用水暖煤炉的水套进、出水管通径规定 序号 额定供热量（ＫW） 进、出水管通径（mm) １ ≤3.5 ２0 2 ＞3.5~12.０ ２5~3２ ３ >1２.0~16．0 4０～５0 4、小型和常压热水锅炉技术规定 ⑴小型锅炉技术规定 小型汽水两用锅炉和小型热水锅炉受压元件的材料应当为镇定钢,锅筒(壳）或者炉胆的取用壁厚不得不不小于3毫米。
不得采用弹簧式安全阀,应采用水封式安全装置每两年进行一次水压实验，在水压实验前，应当进行必要的内外不检查 （2)常压热水锅炉技术规定 常压锅炉所用钢材应符合GB７０0中不低于Q23５的规定和GB８1６3的规定锅筒厚度不得不不小于4ｍm,炉胆厚度不得不不小于6mｍ常压锅炉的进、出口应装设温度计、锅炉本体水位线处应装设水位计，并便于观测操作上述仪表的安装、使用应符合有关规定 第四讲 锅炉安全管理要点 锅炉安全波及的技术知识和有关环节较多归纳起来,从锅炉的安全管理角度说，重要应做好如下各点: １、使用经国务院特种设备安全监督管理部门许可的厂家的合格产品 购买、选用的锅炉应是持证定点厂家的合格产品，产品出厂应按有关规程、规定或原则规定，应有足够的产品图样、技术文献和质量合格 证明文献 锅炉安全附件、安全保护装置,以及压力管道用管子、管件、阀门、法兰、补偿器等的生产单位,也应有经国务院特种设备安全监督管理部门许可的生产许可证 安装、修理、改造的施工单位，也须经省级特种设备安全监督管理部门许可，方可从事相应的安装、维修活动 2、登记建档 锅炉在投入使用前或者投入使用后30日内，使用单位必须到本地（设区的市)特种设备安全监督管理部门登记,经审查批准入户建档，获得使用证后方可正式启用。
单位应将登记标志置于或者附着于该设备的明显位置使用单位也应逐台建立锅炉的设备档案，保存设备的设计、制造、安装、使用、修理、检查、改造等环节的技术资料 3、专责管理 使用锅炉的单位，应当根据状况设立特种设备安全管理机构或者配备专职、兼职的安全管理人员（特种。
