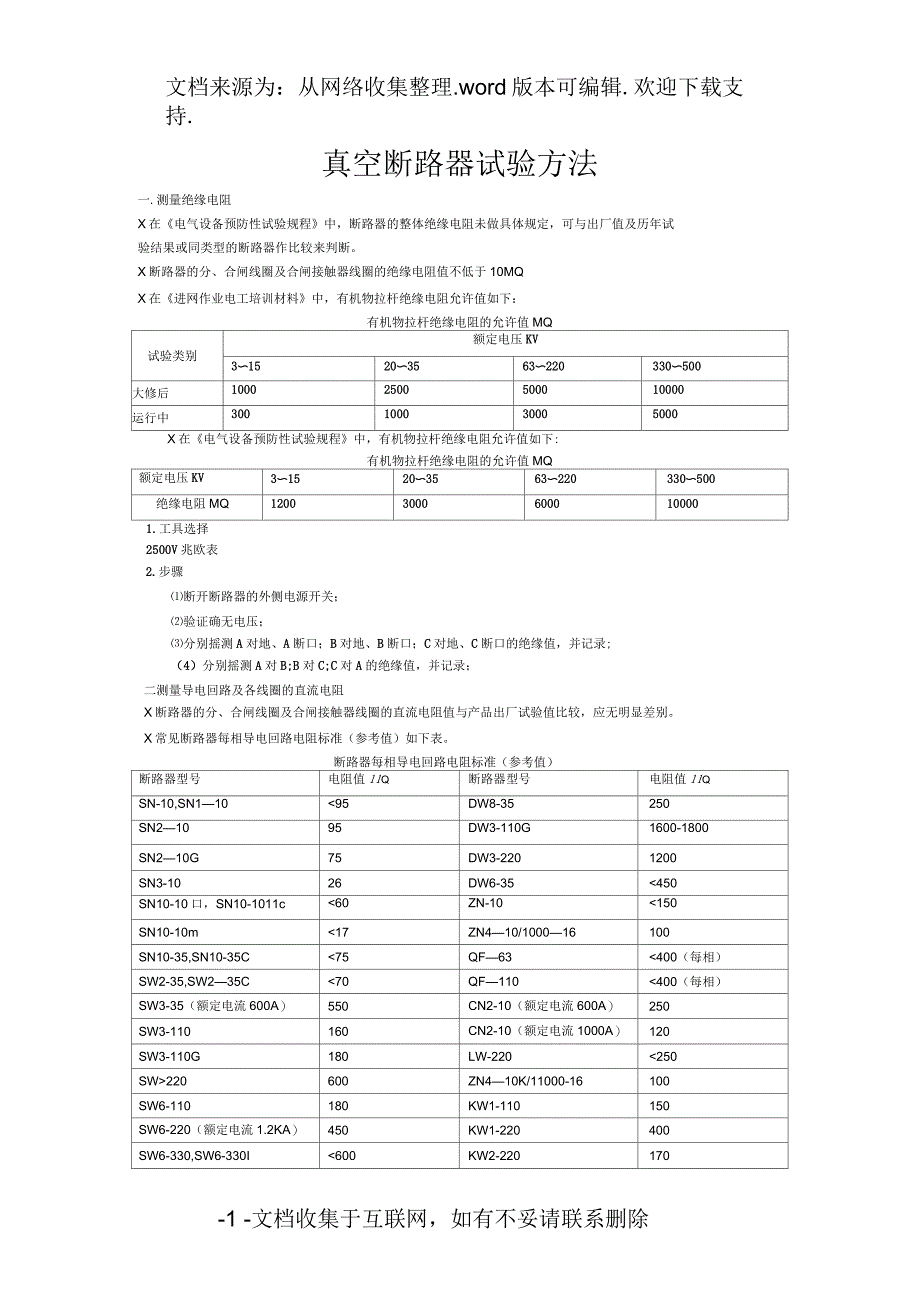

文档来源为：从网络收集整理.word版本可编辑.欢迎下载支持.真空断路器试验方法一.测量绝缘电阻X在《电气设备预防性试验规程》中，断路器的整体绝缘电阻未做具体规定，可与出厂值及历年试验结果或同类型的断路器作比较来判断X断路器的分、合闸线圈及合闸接触器线圈的绝缘电阻值不低于10MQX在《进网作业电工培训材料》中，有机物拉杆绝缘电阻允许值如下：有机物拉杆绝缘电阻的允许值MQ试验类别额定电压KV3〜1520〜3563〜220330〜500大修后10002500500010000运行中300100030005000X在《电气设备预防性试验规程》中，有机物拉杆绝缘电阻允许值如下:有机物拉杆绝缘电阻的允许值MQ额定电压KV3〜1520〜3563〜220330〜500绝缘电阻MQ120030006000100001.工具选择2500V兆欧表2.步骤⑴断开断路器的外侧电源开关；⑵验证确无电压；⑶分别摇测A对地、A断口；B对地、B断口；C对地、C断口的绝缘值，并记录;（4）分别摇测A对B;B对C;C对A的绝缘值，并记录；二测量导电回路及各线圈的直流电阻X断路器的分、合闸线圈及合闸接触器线圈的直流电阻值与产品出厂试验值比较，应无明显差别。
X常见断路器每相导电回路电阻标准（参考值）如下表断路器每相导电回路电阻标准（参考值）断路器型号电阻值11Q断路器型号电阻值11QSN-10,SN1—10<95DW8-35250SN2—1095DW3-110G1600-1800SN2—10G75DW3-2201200SN3-1026DW6-35<450SN10-10口，SN10-1011c<60ZN-10<150SN10-10m<17ZN4—10/1000—16100SN10-35,SN10-35C<75QF—63<400（每相）SW2-35,SW2—35C<70QF—110<400（每相）SW3-35（额定电流600A）550CN2-10（额定电流600A）250SW3-110160CN2-10（额定电流1000A）120SW3-110G180LW-220<250SW>220600ZN4—10K/11000-16100SW6-110180KW1-110150SW6-220（额定电流1.2KA）450KW1-220400SW6-330,SW6-330I<600KW2-220170-1 -文档收集于互联网，如有不妥请联系删除SW7^220<190KW3-11045DW1-35550KW3-220110DW2-110800KW>110A60DW2-2201520KW>220,KW小220A130DW3-1101100—1300KW3-352001.电流、电压表法XmV表的连线不应超过该表规定的电阻值，且应接于靠近触头侧⑴断开断路器各侧电源；⑵连续跳合几次开关；⑶合上K;⑷先调好电流值，再接通mV菱；⑸测量3次，求取平均值。
2.平衡电桥法（电桥用法见《进网作业电工培训教材》P320冰测量时，电压引线尽量靠近触头侧；电流引线在电压线外侧，宜分开不宜重叠X直流双臂电桥法：1〜1CT5Q及以下⑴断开断路器各侧电源；⑵连续跳合几次开关；⑶连线；①被测电阻的电流端钮和电位端钮分别与电桥的对应端钮连接②靠近被测电阻的一对线接到电桥的电位端钮；③被测电阻的外侧的一对线接到电桥的电流端钮；（4）测量要尽快，因为测量工作电流较大・交流耐压派导电部分对地耐压，在合闸状态下进行X断口耐压，在分闸状态下进行派若三相在同一箱体中，在进行一相试验时，非被试验相应与外壳一起接地断路器交流耐压试验电压标准额定电压KV36101520354460110154220330出厂243242556595一155250一470570交接及大修222838505985105140225(260)(330)425一注：括号内为小接地短路电流系统1.工具选择Bs试验变压器；R1保护电阻；R2限流、阻尼电阻；G保护间隙（球隙）；A电流表；V电压表；LH电流互感器；Bx被试变压器2 .试验接线图被试变压器各绕组短接，非被试绕组均短接接地3 .步骤⑴断开断路器的外侧电源开关；⑵验证确无电压；⑶分别进行“A对地、A断口；B对地、B断口；C对地、C断口”的耐压；缓慢升压至试验电压，并密切注意倾听放电声音，密切观察各表计的变化，读取1min的耐压值，并记录；(4)分别进行A对B;B对C;C对A的耐压；缓慢升压至试验电压，并密切注意倾听放电声音，密切观察各表计的变化，读取1min的耐压值，并记录。
四.测量断路器分、合闸时间派应在断路器额定操作电压及液压下进行，实测值应符合产品技术条件的规定五.测量主触头分、合闸的同期性X应符合产品技术条件的规定六.测量断路器合闸弹跳时间X应符合产品技术条件的规定，不大于2ms七.断路器的电容器试验X按照“电容器”试验的规定进行八.操作机构试验1 .合闸操作⑴操作电压、液压在下表范围时，操作机构应可靠动作；断路器操作机构合闸操作试验电压、液压范围电压液压直流交流85%〜110%Un85%〜110%Un按产品规定的最低及最高值注：对于电磁机构，当断路器关合电流小于50KA时，直流操作电压范围80%〜110%Un⑵弹簧、液压操作机构的合闸线圈及电磁操作机构的合闸接触器的动作要求，均应2.脱扣操作⑴直流或交流电磁铁的线圈电压大于额定值65%时，应可靠分闸；当小于额定值的30%时，不应分闸⑵附装失压脱扣器的，动作特性应符合下表规定:附装失压脱扣器的脱扣试验电源电压与额定电源电压小于35%大于65%大于85%失压脱扣器的工作状态铁芯应可靠释放铁芯不得释放铁芯可靠吸合注：当电压缓慢下降至规定比值时，铁芯应可靠释放⑶附装过流脱扣器的，其额定电流规定》2.5A,脱扣电流的等级范围及其准确度应符合卜表规定:附装过流脱扣器的脱扣试验过流脱扣器种类延时动作的瞬时动作的脱扣电流等级范围2.5〜102.5〜15每级脱扣电流的准确度+10%同一脱扣器各级脱扣电流准确度±5%注：对于延时动作的过流脱扣器，应按制造厂提供的脱扣电流与动作延时的关系曲线进行核对。
另外，还应检查在预定时延终了前，主回路电流降至返回值时，脱扣器不应动作3 .模拟操动试验⑴当具有可调电源时，可在不同电压、液压条件下，对断路器进行就地或远控操作，断路器均应正确、可靠动作，其联锁及闭锁装置回路的动作应符合产品及设计要求；⑵当无可调电源时，只在额定电压下试验；⑶直流电磁或弹簧机构的操动试验，应按下表规定进行直流电磁或弹簧机构的操动试验操作类别操作线圈端钮电压与额定电源电压比值％操作次数合、分1103合闸85(80)3分闸653合、分、重合1003注：括号内数字适用于：⑴自动重合闸装置的断路器；⑵对于电磁机构，当断路器关合电流小于50KA时，直流操作电压范围80%〜110%Un⑷液压机构的操动试验，应按应按下表规定进行液压机构的操动试验操作类别操作线圈端钮电压与额定电源电压比值％操作液压操作次数合、分110产品规定的最高操作压力3合、分110额定操作压力3合85(80)产品规定的最低操作压力3分65产品规定的最低操作压力3合、分、重合100产品规定的最低操作压力3注：①括号内数字适用于自动重合闸装置的断路器；②模拟操作试验应在液压的自动控制回路可靠、准确动作的状态下进行；③操作时，液压的压降允许值应符合产品技术条件的规定。
断路器试验报告电试一02工程名称：装置地点：试验日期：年—月—日系统名称：盘号：温度：_C湿度%RH委托单位：执行标准：GB50150----2006一、铭牌数据：型号厂号制造厂出厂日期年月日额定电压KV额定电流A合闸电压V合闸电流A短路容量KVA断流量KA分闸电压V分闸电流A二、绝缘电阻试验：使用仪器：型号：编号：导体对相间及地（MQ）A相B相C相断口三、交流耐压：试验时间1min使用仪器：编号：试验电压（KV）A相B相C相断口四、断路器分、合闸时间：使用仪器：编号：合闸时间（ms）分闸时间（ms）五、断路器弹跳时间：使用仪器：编号：合闸弹跳时间（ms）分闸弹跳时间（ms）六、接触同期性检查：使用仪器：编号：合闸同期（ms）分闸同期（ms）七、分、合闸线圈最低动作电压：使用仪器：编号：名称分闸线圈合闸线圈最低动作电压（V）占额定值的百分比（％）八、分、合闸线圈的直流电阻、绝缘电阻：使用仪器：编号：名称分闸线圈合闸线圈直流电阻（Q）绝缘电阻（MQ）九、断路器接触电阻：使用仪器：编号：A相vQB相vQC相vQ十、机械操作试验：85%Un电压下合闸操作次，动作情况：110%Un电压下合闸操作次，动作情况：65%Un电压下分闸操作次，动作情况：30%Un电压下分闸操作次，动作情况：十、结论及其它：试验：复核:。
