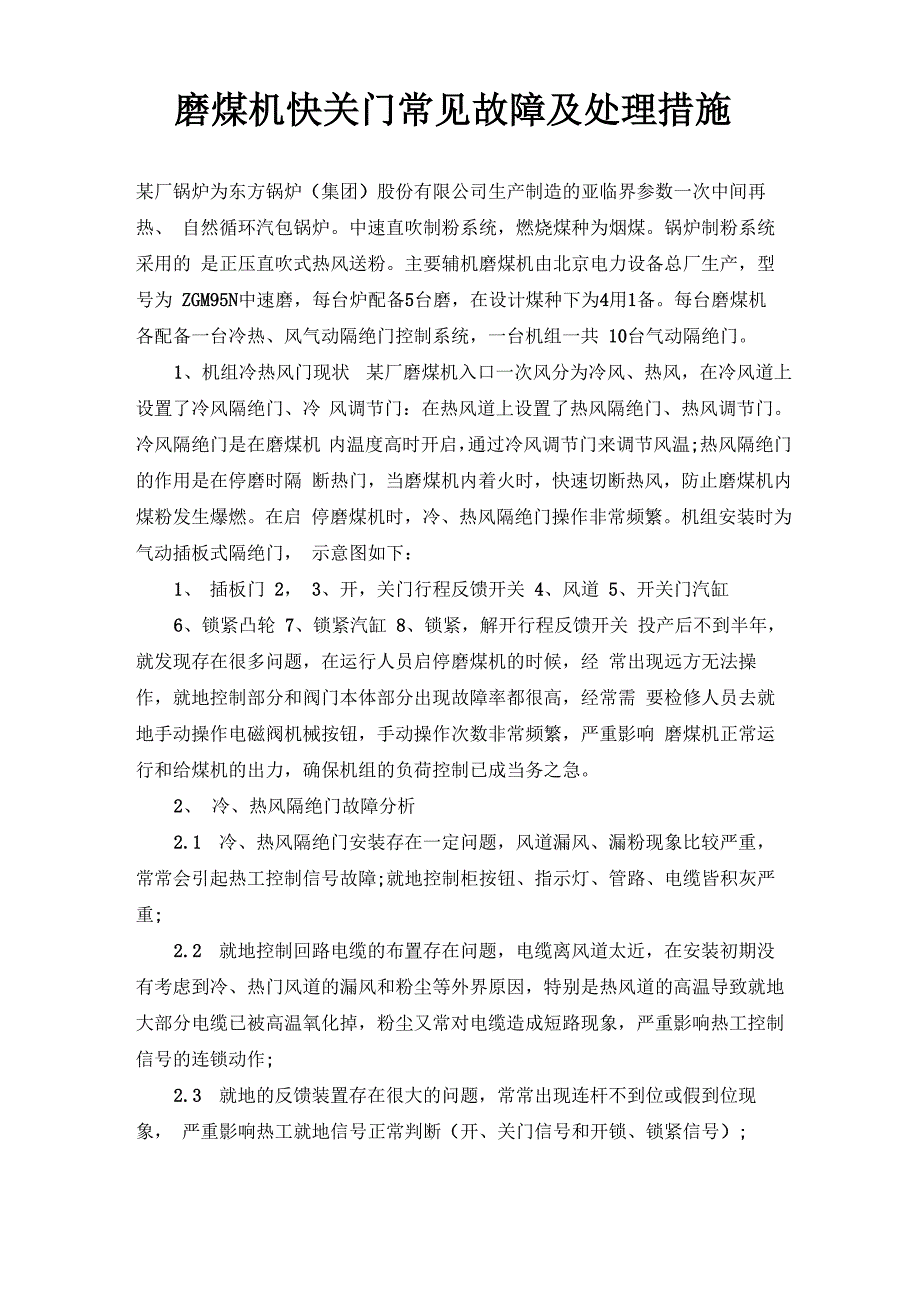

磨煤机快关门常见故障及处理措施某厂锅炉为东方锅炉（集团）股份有限公司生产制造的亚临界参数一次中间再热、 自然循环汽包锅炉中速直吹制粉系统，燃烧煤种为烟煤锅炉制粉系统采用的 是正压直吹式热风送粉主要辅机磨煤机由北京电力设备总厂生产，型号为 ZGM95N中速磨，每台炉配备5台磨，在设计煤种下为4用1备每台磨煤机 各配备一台冷热、风气动隔绝门控制系统，一台机组一共 10台气动隔绝门1、机组冷热风门现状 某厂磨煤机入口一次风分为冷风、热风，在冷风道上设置了冷风隔绝门、冷 风调节门：在热风道上设置了热风隔绝门、热风调节门冷风隔绝门是在磨煤机 内温度高时开启，通过冷风调节门来调节风温;热风隔绝门的作用是在停磨时隔 断热门，当磨煤机内着火时，快速切断热风，防止磨煤机内煤粉发生爆燃在启 停磨煤机时，冷、热风隔绝门操作非常频繁机组安装时为气动插板式隔绝门， 示意图如下：1、 插板门 2， 3、开，关门行程反馈开关 4、风道 5、开关门汽缸6、锁紧凸轮 7、锁紧汽缸 8、锁紧，解开行程反馈开关 投产后不到半年，就发现存在很多问题，在运行人员启停磨煤机的时候，经 常出现远方无法操作，就地控制部分和阀门本体部分出现故障率都很高，经常需 要检修人员去就地手动操作电磁阀机械按钮，手动操作次数非常频繁，严重影响 磨煤机正常运行和给煤机的出力，确保机组的负荷控制已成当务之急。
2、 冷、热风隔绝门故障分析2.1 冷、热风隔绝门安装存在一定问题，风道漏风、漏粉现象比较严重， 常常会引起热工控制信号故障;就地控制柜按钮、指示灯、管路、电缆皆积灰严 重;2.2 就地控制回路电缆的布置存在问题，电缆离风道太近，在安装初期没 有考虑到冷、热门风道的漏风和粉尘等外界原因，特别是热风道的高温导致就地 大部分电缆已被高温氧化掉，粉尘又常对电缆造成短路现象，严重影响热工控制 信号的连锁动作;2.3 就地的反馈装置存在很大的问题，常常出现连杆不到位或假到位现象， 严重影响热工就地信号正常判断（开、关门信号和开锁、锁紧信号）;2.4 就地行程开关故障比较多，因就地的环境比较恶劣，在温度高和粉尘 大的情况下，经常会出现信号故障;就地磁接近开关虽耐高温，但极容易受到积 灰的影响，导致到位信号误发，且反馈连杆弹簧为内置式，受热容易发生变形， 影响弹性，造成不到位行程开关经常因高温损坏或卡涩造成行程不到位;2.5 冷、热风隔绝门的汽缸时常发生卡涩或串气现象，不能正常动作;反馈 连杆上的多余零部件，也会影响反馈信号;反馈连杆长期受热，表面以及连接处 已烧黑，甚至存在形变，影响反馈显示;2.6 就地控制柜的安装位置布置不好，离磨煤机太近，振动大，环境差， 对热工控制信号有很大的影响。
特别是就地控制柜内部的接线端子、元器件、电 磁阀等，积灰多，严重影响控制回路，甚至造成短路，烧坏电缆的现象;3、制定改进对策针对现场出现的这些主要问题，成立了技术改造小组，经各专业研究讨论， 确定了相应改进措施，具体如下：3.1、重新布置电缆走向，在远离风道 50CM 处重新布置了槽盒和更换耐高 温电缆，避免了风道高温对电缆的损坏;3.2 控制柜全面清灰，有漏灰的地方进行封堵，有效的防止了粉尘对控制 的干扰;3.3 经过多次改造反馈连杆和行程开关安装位置，有效的降低了高温环境 对行程开关的影响，如下图：（a）改造前（b）改造后1、弹簧2、传动连杆3插板门4、加装的传动装置在改造前，反馈连杆短，到热风道距离只有30CM，行程开关和反馈弹簧容 易受高温损坏变形，在此基础上，对症下药做了技术改造，加装了一个40CM的 传动装置，大大延长了传动距离，使传动部分总长达到了 70CM，避免了热风对 反馈装置的影响3.4 就地使用的到位行程开关，由原耐高温磁接近开关改为耐高温带拐臂 的行程开关，控制电缆套好蛇形管和接头，并在接头处加密封圈和包上胶带防止 进灰，有效的防止了粉尘进入开关内部：3.5 机务专业解决汽缸本体故障，取消连杆上多余的压块，减少机械卡涩 现象，并检查处理有串气或漏气的气缸;3.6、更换了控制柜上控制按钮和指示灯，并更换了密封效果更好的门锁， 实现了就地和远方 DCS 正常操作;4、改造效果通过以上的技术改造，某厂#5、#6 机组磨煤机冷、热风隔绝门实现了就地 控制柜和远方DCS上的均能正常操作，经过一年的运行观察，缺陷率由改造前 的每天发生几次到现在每月偶尔一次，大大降低了设备的故障，减轻了维护人员 的工作强度，带来了显著的环保效益和经济效益。
5、总结磨煤机冷、热风隔绝门技术改造成功后，从根本上解决了磨煤机冷、热风隔 绝门长期故障率高的问题，减轻了维护人员的劳动强度，而且极大地改善了现场 环境，节约了生产的成本，提高了重要设备安全、经济运行性能，达到了节能、 低碳、环保的目的＃1、2 锅炉磨煤机出、入口门从试运投产以来主要存在问题如下： 磨煤机入口冷、热风隔绝门都存在关不严、漏风问题 磨煤机入口冷、热风调节门都存在关不严、漏风问题 磨煤机出口门和喷燃器入口门经常出现犯卡现象 磨煤机出口门和喷燃器入口门经常出现开关状态反馈不回来的现象 以上问题严重影响磨煤机的切换、启停操作，尤其当锅炉机组加负荷需启动 磨煤机时磨煤机出、入口挡板不是开不到位，就是开状态反馈不回来这样一 来磨煤机启动时间托的太长影响机组正常加负荷另一方面磨煤机停运后，由 于入口热风隔绝门和热风调节门关不严漏热风，被迫将入口冷风门开启降低磨煤 机出口温度，且当磨煤机停运检修时不能很好的布置隔绝措施。
