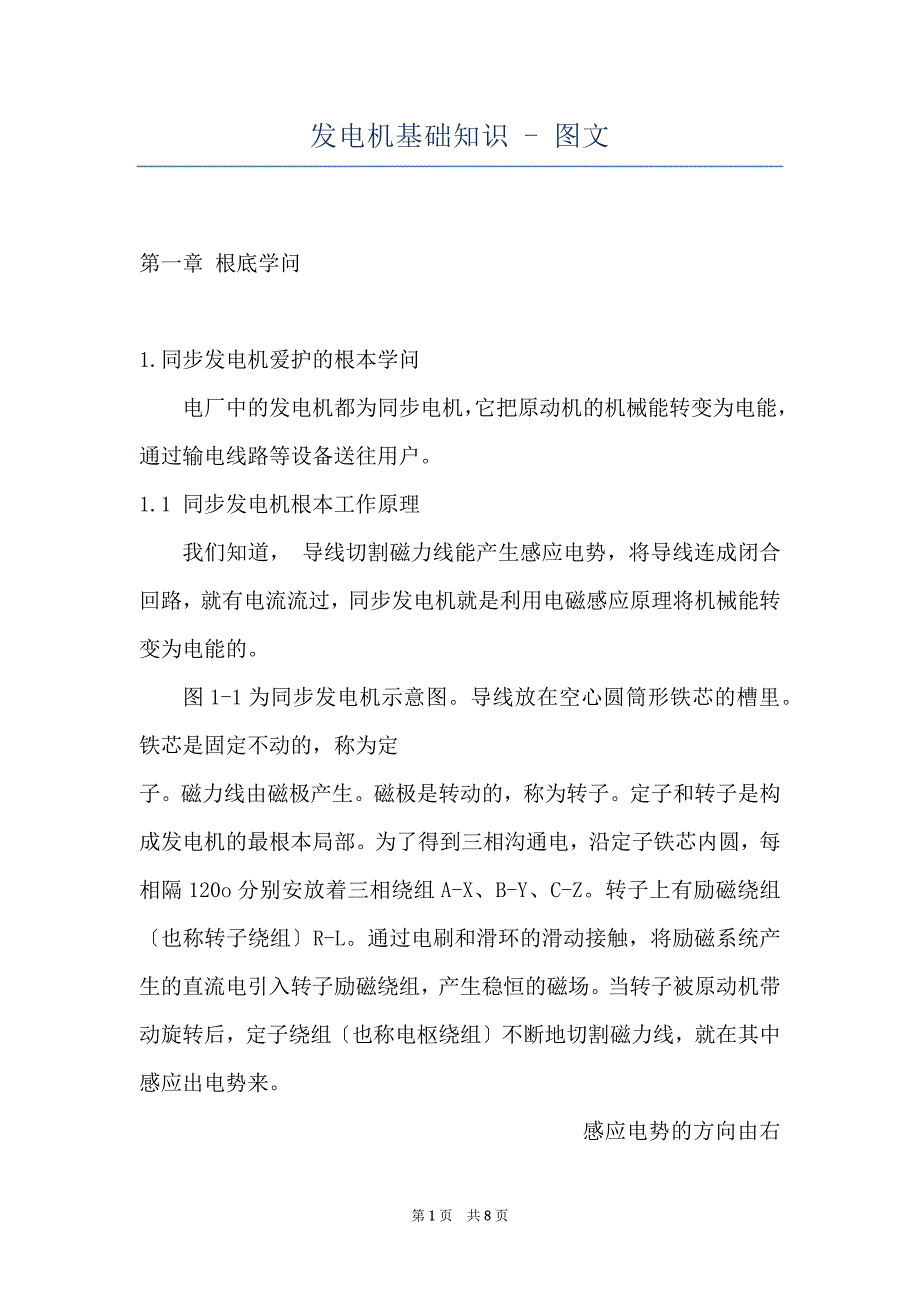

发电机基础知识 - 图文 第一章 根底学问 1.同步发电机爱护的根本学问 电厂中的发电机都为同步电机，它把原动机的机械能转变为电能，通过输电线路等设备送往用户 1.1 同步发电机根本工作原理 我们知道， 导线切割磁力线能产生感应电势，将导线连成闭合回路，就有电流流过，同步发电机就是利用电磁感应原理将机械能转变为电能的 图1-1为同步发电机示意图导线放在空心圆筒形铁芯的槽里铁芯是固定不动的，称为定 子磁力线由磁极产生磁极是转动的，称为转子定子和转子是构成发电机的最根本局部为了得到三相沟通电，沿定子铁芯内圆，每相隔120o分别安放着三相绕组A-X、B-Y、C-Z转子上有励磁绕组〔也称转子绕组〕R-L通过电刷和滑环的滑动接触，将励磁系统产生的直流电引入转子励磁绕组，产生稳恒的磁场当转子被原动机带动旋转后，定子绕组〔也称电枢绕组〕不断地切割磁力线，就在其中感应出电势来 感应电势的方向由右手定那么确定由于导线有时 切割N极，有时切割S极，因而感应的是沟通电势 沟通电势的频率f，确定于电机的极对数p和转子转 数n，即 f =pn?HZ? 60 式中n的单位为转每分〔r/min〕 转子不停地旋转，A、B、C三相绕组先后切割转子 磁场的磁力线，所以在三相绕组中电势的相位是不同的，依次差120o，相序为A、B、C。
当发电机带上负荷以后，三相定子绕组中的定子电流〔电枢电流〕，将合成产生一个旋转磁场该磁场与转子以同速度、同方向旋转，这就叫“同步”同步电机也由此而得名它的特点是转速与频率间有着严格的关系，即 n = 60f p1.2同步发电机的分类同步发电机的种类按原动机不同来分，可分为： 汽轮发电机—— 一般是卧式的，转子是隐极式的 水轮发电机—— 一般是立式的，转子是凸极式的 按冷却介质和冷却方式分： 1-1 空气冷却〔空冷〕—— 外冷〔指冷却介质和导体隔着绝缘层的冷却〕 外冷 同步发电机 氢气冷却〔氢冷〕—— 内冷〔冷却介质干脆冷却导体〕 水冷却〔水冷〕——双水内冷 上述的冷却介质和方式还可以有不同的组合，如水-氢-氢〔定子绕组水内冷，转子绕组氢内冷，铁芯氢冷〕；水-水-空〔定子、转子水内冷，铁芯空冷〕；水-水-氢〔定子、转子绕组水内冷、铁芯氢冷〕等1.3 铭牌电机上的铭牌是制造厂向运用单位介绍该台电机的特点和额定数据用的。
其所标的量，如容量、电流、电压等都是额定值所谓额定值，就是能保证电机正常连续运行的最大限值，即在此额定数据的状况下运行，发电机寿命可以到达预期的年限铭牌上标的主要工程有： (一) 额定电流额定电流是该台电机正常连续进展的最大工作电流 (二) 额定电压额定电压是该台电机长期平安工作的最高电压发电机的额定电压指的是线电压 (三) 额定容量额定容量是指该台电机长期平安运行的最大输出功率有的制造厂用有功功率的千瓦数，也有的是用视在功率的千伏安数表示四) 额定功率因数cos?同步发电机的额定功率因数是额定有功功率和额定视在功率的比值铭牌上一般标有功功率和cos?值，或标视在功率和cos?值上述额定电流、电压、容量、功率因数是相对应的，知道其中几个量，就可以求算出其余的量 1.4 同步发电机的运行特性同步发电机的运行特性，一般是指发电机的空载特性、短路特性、负载特性、外特性和调整特性等五种从运行的角度看，外特性和调整特性是主要的运行特性，依据这些特性，运行人员可以判定发电机的运行状态是否正常，以便刚好调整，保证高质量平安发电空载特性、短路特性和负载特性那么是检验发电机根本性能的特性，用于测量、计算发电机的各项根本参数。
1.4.1 空载特性发电机空载特性是指发电机以额定转速空载运行时其电势E0与励磁电流I1之间的关系曲线当发电机处于空载运行状态，其端电压U就等于电势E0，因此该曲线也就是空载时端电压与励磁电流的关系曲线电势确定于气隙磁通，空载时的气隙磁通确定于转子磁势，转子磁势又确定于励磁电流，所以这曲线表达了电机中“电”与“磁”的联系如图1-2所示空载特性曲线，E0=f〔I1〕做空载特性试验时，应维持发电机转速不变，渐渐增加励磁电流，直至端电压等于额定电压的130%时为止在增加励磁电流的过程中，读取励磁电流值及与其对应的端电压值，便可以得到空载特性的上升分支接着减小励磁电流，按上面方法读取数值，便得到下降分支，如图1-2〔a〕所示由于铁芯有磁滞现象，使上升分支与下降分支不重合实际应用的空载特性曲线是上升与下降两曲线的平均，如图中虚线所示一般将平均的 1-2 曲线右移，使曲线通过坐标0点，如图1-2〔b〕所示空载特性曲线事实上是一条具有电机这样一个特定磁路的磁化曲线，因此它有磁化曲线的特征它的起先局部接近于直线，E0与I1成直线关系，说明铁芯未饱和曲线的后一段弯曲，E0与I1不成直线关系，说明铁芯已经渐渐饱和，而且随着I1的增大，饱和越来越紧要。
在试验时，要留意当向某一方向〔如I1增大〕调整励磁电流时，只许向同一方向渐渐调整，不要来回来回调，这是由于铁芯的磁化与其经验的磁化过程有关空载特性曲线是发电机的一条最根本的特性曲线可以用它来求发电机的电压改变率、未饱和的同步电抗值等参数在实际工作中，它还可以用来判定励磁绕组及定子铁芯有无故障等 1.4.2 短路特性所谓短路特性，是指发电机在额定转速下，定子三相绕组短路时，定子稳态短路电流I与励磁电流I1的关系曲线，即I=f (I1)如图1-3 在做短路特性试验时，要先将发电机三相绕组的I出线端短路然后，维持转速不变，增加励磁，读 取励磁电流及相应的定子电流值，直到定子电流I达额定电流值时为止在试验过程中，调整励磁电流时也不要来回来回调 短路试验测得的短路特性曲线，不但可以用来求0 I1 取同步发电机的重要参数未饱和的同步电抗与短路 图1-3 短路特性 比外，在电厂中，也常用它来判定励磁绕组有无匝间短路等故障明显，励磁绕组存在匝间短路时，因安匝数的削减，短路特性曲线是会降低的。
1.4.3 负载特性负载特性是当转速、静子电流为额定值，功率因数cos?=常数时，发电机电压与励磁电流之间的关系，即U=曲f(I1)如图1-4所示为不同功率因数时的负载特性曲线当cos?值不同，我们即可得到不同负荷种类的负载特性曲线 1-3 用负载特性与空载、短路特性，可以测定发电机的根本参数，是电机设计、制造的主要技术数据1.4.4 外特性发电机带上负荷以后，端电压就会有所改变，外特性就是反映这种改变规律的曲线所谓外特性，就是指励磁电流、转速、功率因数为常数的条件下，变更负荷〔定子电流I〕时端电压U的改变曲线，即U=f(I)如图1-5所示为几个不同功率因数下的外特性曲线从图中可以看出，在滞后的功率因数〔cos?〕状况下，当定子电流增加时，电压着陆较大，这是由于此时电枢反响是去磁的在超前的功率因数cos〔-?〕的状况下，定子电流增加时，电压反响提升，这是由于电枢反响是助磁的在cos?=1时，电压着陆较小外特性可以用来分析发电机运行中的电压波动状况，藉以提出对自动调整励磁装置调整范围的要求一般用电压改变率来描述电压波动的程度从发电机的空载到额定负载，端电压改变对额定电压的百分数，称电压改变率△U，即△ U =E0?Ue×101% Ue式中E0 发电机空载电势或电压； Ue 额定电压。
汽轮发电机的△U=30 ~ 48% 1.4.5 调整特性电压会随负荷的改变而变动，要维持端电压不变，必需在负荷变动时调整励磁电流所谓调整特性，就是指电压、转速、功率因数为常数的条件下，变更负荷〔定子电流I〕时励磁电流I1的改变曲线，即I1的改变曲线，即I1=f(I)，如图1-6所示 1-4 从图1-6所示不同功率因数下的调整特性可以看出，在滞后的功率因数状况下，负荷增加，励磁电流也必需增加这是因为此时去磁作用加强，要维持气隙磁通，必需增加转子磁势在超前的功率因数下，负荷增加，励磁电流一般还要降低这是因为电枢反响有助磁作用的原因调整特性可以使运行人员了解：在某一功率因数时，定子电流到多少而不使励磁电流超过制造厂的规定值，并能维持额定电压利用这些曲线，可使电力系统无功功率安排更合理一些 1.4.6 同步发电机有功功率的输出当发电机空载时，定子绕组中的电流I=0，即电枢不会产生磁势此时发电机中，只有由转子主磁极的励磁磁势所建立的主磁场，如图1-7〔a〕所示这时发电机的端电压等于由主磁场产生的空载电势E0，原动机输给发电机的功率P1只要克制空载损耗就行了 图1-7同步发电机转子磁场与气隙磁场之间的夹角?〔a〕发电机空载时，?=0；〔b〕发电机带负荷时，?角的大小与负荷大小和性质有关 1-5 本文来源：网络收集与整理，如有侵权，请联系作者删除，谢谢！第9页 共9页第 9 页 共 9 页第 9 页 共 9 页第 9 页 共 9 页第 9 页 共 9 页第 9 页 共 9 页第 9 页 共 9 页第 9 页 共 9 页第 9 页 共 9 页第 9 页 共 9 页第 9 页 共 9 页。
