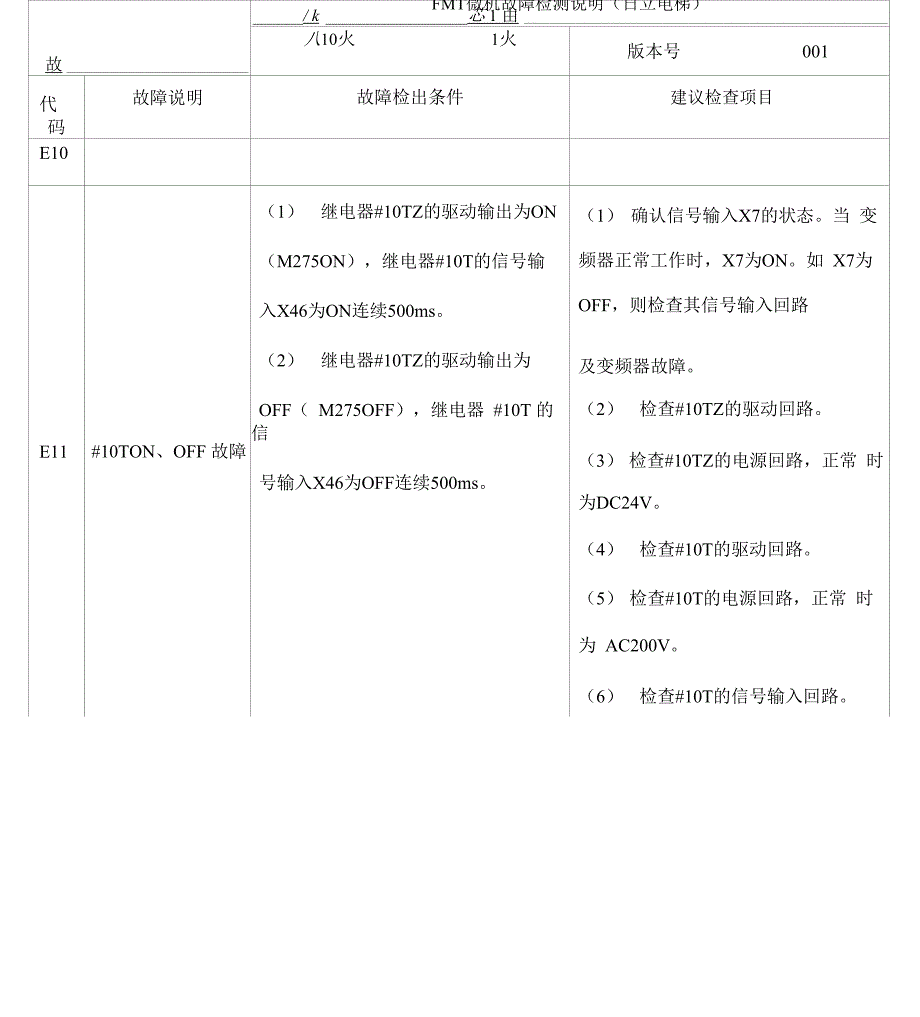

故 FMT微机故障检测说明（日立电梯） / k 芯 1 由 八10火 1火版本号 001代码故障说明故障检出条件建议检查项目E10E11#10TON、OFF 故障（1） 继电器#10TZ的驱动输出为ON（M275ON），继电器#10T的信号输入X46为ON连续500ms2） 继电器#10TZ的驱动输出为OFF（ M275OFF），继电器 #10T 的信号输入X46为OFF连续500ms1） 确认信号输入X7的状态当 变频器正常工作时，X7为ON如 X7为OFF，则检查其信号输入回路及变频器故障2） 检查#10TZ的驱动回路3） 检查#10TZ的电源回路，正常 时为DC24V4） 检查#10T的驱动回路5） 检查#10T的电源回路，正常 时为 AC200V6） 检查#10T的信号输入回路E12#15BON、OFF故障（1） 继电器#15BZ的驱动输出Y15为ON，#15B的信号输入X45为OFF连续500ms2） 继电器#15BZ的驱动输出Y15 为OFF，#15B的信号输入X45为 ON连续500ms1） 检查#15BZ的驱动回路2） 检查#15BZ的电源回路，正常时为DC24V3） 检查#15B的驱动回路。
4） 检查#15B的电源回路，正常时为 DC110V5） 检查#15B的信号输入回路E13E14#97输入信号异常（1） 继电器#50X的驱动输出Y10为ON, #97的信号输入X47为ON连续500ms2） 继电器#50X的驱动输出Y10为OFF , #97的信号输入X47为OFF连续500ms（1） 检查#50X的驱动回路2） 检查#50X的电源回路，正常时为DC24V3） 检查#50B的驱动回路4） 检查#50B的电源回路，正常时为DC48V5） 检查#97的驱动回路6） 检查#97的电源回路，正常时为 AC200V7） 检查#97的信号输入回路E15E16E17E18E19E20E21常#11输入信号异继电器#11的驱动输出Y13为 OFF,#11的信号输入X42为ON连续500ms 1） 检查#11的驱动回路2） 检查#11的电源回路，正常时为 DC24V3） 检查#11的信号输入口路E22常#12输入信号异继电器#12的驱动输出Y14为OFF，#11的信号输入X43为ON连续500ms 1） 检查#12的驱动回路2） 检查#12的电源回路，正常时为 DC24V3） 检查#12的信号输入回路。
E23E24E25E26规格表和数犯错FMT微机规格表数据存放器D400D499中的数据被非法改正，与原 设定不符合1）检查规格表中D989的数据与FMT微机中存放器的能否相等— FMT微机故障检测说明（日立电梯）共10页 第2页版本号 001代码故障说明故障检出条件建议检查项目（2）确认FMT微机中的规格表参数D400 D499后，将D742的数值写入D989中E27重复故障检出电梯在10分钟内出现了 12次A2、B1、B2、C2级故障或6次自救运转 （C2ON 或 C3ON 或 C4ON 或 C5ON或C6ON）1） 用编程器查察C2 C6中的数据，找出引起此故障的故障级别2） 查察故障记录D6200 D6263及其余有关记录，找出电梯屡次发 生的故障，并将其清除E28E29E30E31异样为ON连续200ms时为DC24V3）检查#100R的信号输入回路电梯的安全回路正常（M52ON），在（1）检查电梯门区感觉器的信号高速运转方式下（M285ON）运转了 输入回路E32门区感觉器故障（M446ON）45秒钟，门区感觉器的（2）检查电梯运转时钢丝绳和绳信号输入X3状态没有变化轮间能否出现打滑的现象。
继电器#10TZ的驱动输出控制标记（1）检查变频器信号输出端子Y3M275为OFF，变频器的运转信号输至FMT微机信号输入端子X6间的接入X6为ON连续1s2）查察变频器参数E17的数值E33变频器异样运转此数值应当为00继电器#100R的驱动输出Y11为 （1）检查#100R的驱动回路100R输入信号 OFF，继电器#1OOR的信号输入X41 （ 2）检查#100R的电源回路，正常（3）查察变频器输入端子FWD、REV的状态在正常状态下电梯起动运转前，变频器端子 FWD、REV的状态应为O若其状态为ON，则 需对端子FWD、REV的输入回路进行检查E34E35厅门、轿门动作不一致（1） 梯在服务层（M129ON）门区中（M2ON）、非运转状态下（M446OFF），轿门开门极限开关信号输入X15为OFF，厅门门锁信号输入X10为ON连续200ms2） 电梯在非运转状态下（M446OFF），轿门开门极限开关信号输入X15为OFF，轿门门锁信号 输入X75为ON连续200ms1） 检查电梯轿门的开门极限开关 及其信号输入回路2） 检查电梯的厅门门锁开关及其 信号输入回路3） 检查电梯的轿门门锁开关及其 信号输入回路。
E36变频器运转故障电梯运转中（M446ON），上行继电 器#11信号输入X42或下行继电器 #12信号输入X43为ON，变频器运 行信号输入X6为OFF连续1s1） 检查变频器的信号输出端子Y3至FMT微机信号输入端子X6间 的接线回路2） 查察变频器参数E17的数值， 此数值应当为003） 查察变频器参数E01、E02、E03、E05、E07的数值，这些数值 应分别为0、1、2、7、7FWD、REV（4） 检查变频器端子 的 信号输入回路FMT微机故障检测说明（日立电梯）故障说明共10页故障检出条件版本号建议检查项目001E37电梯逆转故障（1） 电梯FMT微机上行控制标 志（M86或M138）为ON，旋 转编码器信号输入X1为ON、X0 为OFF，并且测得电梯运转速 度大于8m/min（ M29ON）连续 200ms 2） 电梯FMT微机下行控制标 志（M87或M139）为ON，旋 转编码器信号输入X1为OFF、X0 为ON，并且测得电梯运转速度 大于 8m/min（ M29ON）连续（1） 察看电梯的实质运转方向和FMT微机上下行指令的输出当电梯运转方向与指令方向相反时，应调转电机U、V两相的接线。
2） 当电梯的运转方向与FMT微机指令方向同样时，故障应发生在信 号反应回路中，检查方法以下：A.检查电梯旋转编码器方向信号的接线能否正确B.检查电梯运转时，旋转编码器 输入FMT微机的信号能否正常200msE38E39（1） FMT微机零速检出标记 （1）检查电梯旋转编码器A、B相E40 零速不一致当电梯实质运转方向向上时，X1 为OFF，X0为ON当电梯实质运 转方向向下时，X1为ON，X0为 OFFC・改换分频板D・改换旋转编码器M26为OFF，变频器零速信号 信号输入的接线回路电梯低速超速E41故障输入X4为ON连续1.5s2） FMT微机零速检出标记M26为ON，变频器零速信号输 入X4为OFF连续1.5s1） 电梯在非高速状态下（M36OFF），运转（M446ON）速度大于30m/min （M31ON）持续 200ms 2） FMT微机高速运转标记M180为OFF，#15BZ驱动输出 标记M181为ON，FMT微机速 度检出存放器D6100中的数据大于规格表低速超速速度存放器D488中的数值连续200ms（2） 检查变频器信号输出端子Y1与FMT微机输入端子X4间的接线回 路。
3） 查察变频器参数E15、E16的 数值，这些数值应分别为1、24） 查察变频器参数F37的数值， 此数值应当为1.05） 改换分频板6） 改换旋转编码器1） 查察FMT微机速度存放器D6100的速度并察看电梯实质运转速度能否高出设定值2） 当发现电梯实质速度大于30m/min时，按以下程序对电梯进行检查A. 查察变频器参数E01、E02、E03、E05、E07的数值，这些数值应分别为0、1、2、7、7B. 比较规格表检查变频器参数C05-C11的数值C .察看电梯低速运转，变频器信号输入端子XI、X2、X3的状态电梯正常低速运转时，X1 为 OFF、X2 为 OFF、X3 为 ON3）当发现电梯实质速度小于30m/min ,检查FMT微机速度存放器D6100的数据如D6100的数值 大于30m/min时，检查FMT微机寄存器D456中的数据能否与规格表 上的一致，检查旋转编码器的接线 状况接线正常时，可经过察看电 梯作长距离运转FMT微机故障检测说明（日立电梯）故 共10页 第4页版本号 001障代码故障说明故障检出条件建议检查项目达到匀速时D6100的数据能否稳 定，进而判断旋转编码器信号能否 遇到扰乱。
E42软安全回路继电器ON、OFF故障（1） 继电器#50X驱动输出Y10 为OFF，继电器#50B信号输入 X40 为 ON 连续 500ms2） 继电器#50X驱动输出Y10（1） 检查#50X的驱动回路2） 检查#50X的电源回路，正常时为DC24V3） 检查#50B的驱动回路为ON，继电器#50B信号输入X40 为 OFF 连续 500ms 当FMT微机投入运转1.2秒后（T14ON ），变频器零速信号输入X4为OFF、速度一致信号输 入X5为OFF连续200ms4） 检查#50B的电源回路，正常时为DC48V5） 检查#50B的信号输入回路1） 察看电梯实质运转速度2） 检查变频器信号输出端子Y1、Y2到FMT微机信号输入端子X4、X5间的接线回路检查电梯投入运作后变频器信号输出端子Y1、Y2的工作状态在正常状态下，电梯起动运转前，Y1的状态变频器控制回路E43失电故障为OFF，Y2的状态为ON，起动运 转后，Y1、Y2为ON3） 查察变频器参数E15、E16的数值，这些数值应分别为1、24） 查察变频器参数E43的数值， 此数值应为7.0%5） 查察变频器参数F37的数值，此数值应为1.0。
6） 检查变频器R0、T0端子上的电压。
