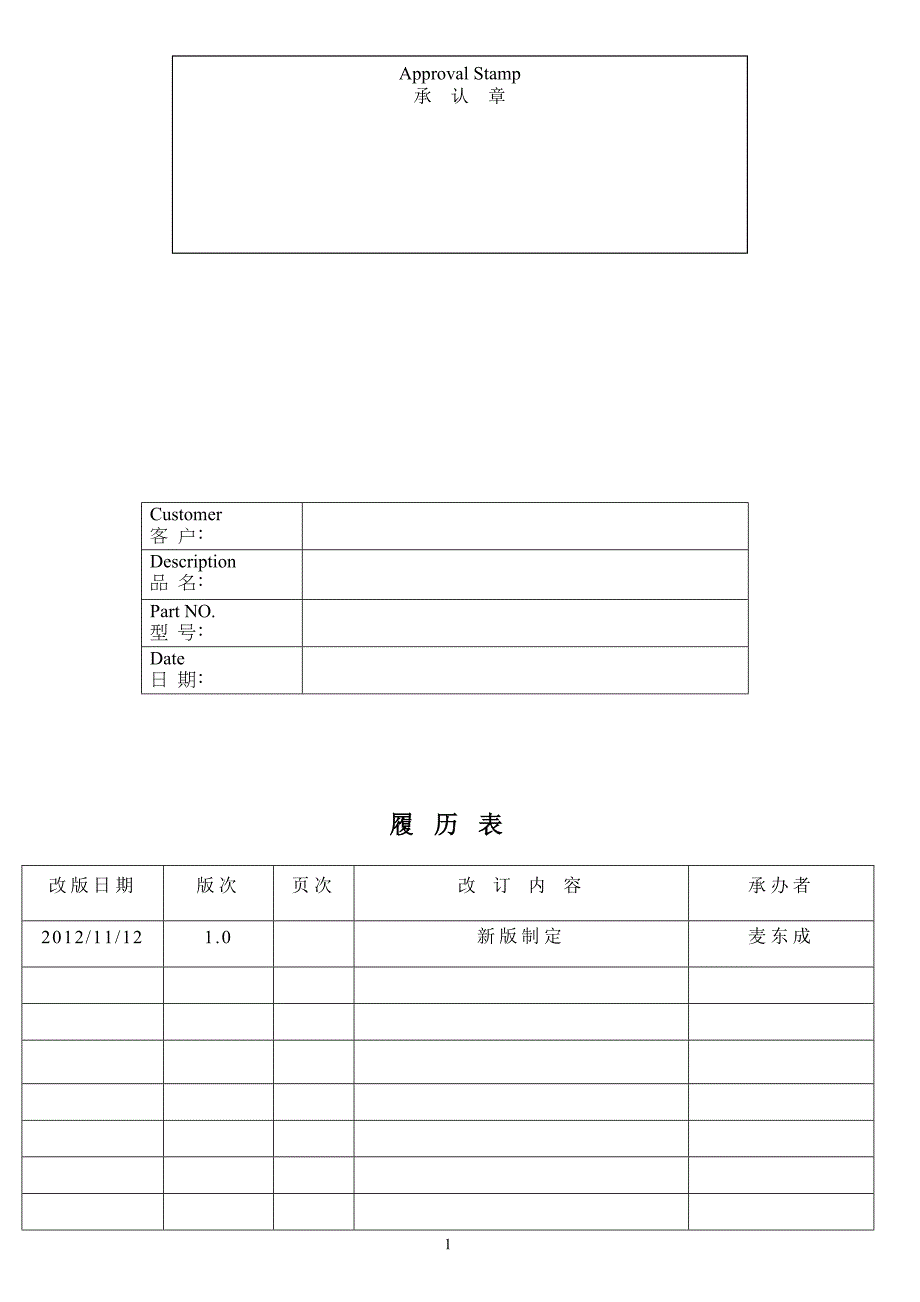

1Customer客 户﹕ Description品 名﹕ Part NO.型 号﹕ Date日 期﹕履履 历历 表表改版日期版次页次改 订 内 容承办者2012/11/121.0新版制定麦东成Approval Stamp 承 认 章2NO.目录项次页次1.适用范围2.构成仕样3.测试条件4.要求质量5.信赖性试验6外观检查7.检查﹑试验方法8.安全性9.保证期间10.包装11.其它12.变更管理的运用和顺序13.附带事项14.图档31. 适用范围本规格适用于TFT-LCD模块之背光料号: 购入时规格及相关要求质量规定若有本规格指定以外之其它事项由双方协议规定之2. 构成仕样2.1 机构仕样下表为主要尺寸,详细请参阅附件成品图面料号项目内容单位备考最大外型尺寸217.61×167.95×2.3㎜2W×L×H(不含定位柱)有效发光领域200.86×151.85 ㎜2W×L净重111.85g3. 测试条件 项次条件备注环境温度25±2℃ 环境湿度50% ±20% 测定距离L=500±20mm 测定视野角1° 电气特性规格单位备注 MIN.TYP.MAX. 输入电压--19.221V 输入电流132mA定电流4. 要求质量4.1 光学特性4料号项目测定范围MinTypMax单位备注平均辉度9 点平均60006300‑‑cd/㎡中心辉度中心点‑‑‑‑‑‑cd/㎡ 平均色度 x9 点平均0.26‑‑0.32‑‑平均色度 y9 点平均0.280.34‑‑主屏均齐度9 点‑‑%副屏记事注 1:测试仪器 BM-7。
注 2:以上测试数据之取得为成品点灯 5 分钟达稳定后, 始得记录 注 3:测试点位置请参考成品图面 注 4:均齐度为辉度测量值中(最小值除以最大值)的百分比, 即：{MIN/MAX}*100%5.信赖性试验主屏56. 外观特性 6.1 检查条件 a.检查距离之规定 : 距离 35 ±5cm b.检查照度之规定 : 100 ±25lux c.检查照度之规定 : 上下左右 35±5°视角 6.2 检查角度之说明项目名称温度 T(℃)湿度 R.H.(%)时间 hrs数量1高温高湿放置(H.T.H.H.)7095%2403pcs2高温动作(H.T.O.)60Room Humidity2403pcs3低温动作(L.T.O.)-25Room Humidity2403pcs4高温放置(H.T.S.)75Room Humidity723pcs5低温放置(L.T.S.)-30Room Humidity723pcs6冷热冲击(Thermal Shock)-30(1h)-75(1h) (0ne Cycle)Room Humidity50Cycle 2hrs/Cycle3pcs7震动试验(Vibration Test)Frequency : 10~55Hz Sweep : 10Hz~55Hz~10Hz 1 hour for each direction of X. Y. Z.一小箱8落下试验(Shock Test)落下高度:75cm(10~15kg);60cm(15-20kg)落下顺序:1 角 3 棱 6 面 落下次数:各 1 次一小箱※ 检查时间(项目 1-3,0/240hrs,项目 4-5,0/72hrs,项目 6,0/50cycle)判定基准(a) 辉度值下降比率应于初期值的 30%以内。
b) 色度变动值应于初期值的±0.03 以内c) 于动作保证范围内,须无机构外观的异常6图 1 检查角度之说明6.3 非点灯外观 非点灯外观检查项目及内容如下 : NO项目内容1塑框外观(1) 不可有缺角﹑龟裂与损害成品机能的毛边﹑脏污 (2) 灌口残料不得高于胶框表面 (3) 不可附着有黏性之异物2FPC(1) 正负极性不可错误 (2) 不可有破裂及接脚上有锡膏3光学膜片/遮光贴布 /保护膜/双面胶(1) 不可有折损﹑刮伤、翘曲、黏性不佳等现象 (2) 不可残留裁切毛边76.4 点灯外观点灯外观规格如下: 以组装完成的背光模块为准项次 Page项目 Item代号 Code标准说明(判定标准) Standard Description (Judgment Standard)AQLA-01圆状异物规格(含白点、黑点) contamination、black、white spots： φ=(X+Y)/2尺寸(mm) Dimension容许个数 Quantity≦0.3不计，密集不可 Not counted，No cluster 0.3＜≦0.53 0.5＜10.4外观 检验 Appear ance inspect ion （A）异物 ForeignA-02线状异物规格 linear：宽 W(mm)长 L(mm)容许个数 QuantityW < 0.7 L ≦ 530.4项次 Page项目 Item代号 Code标准说明(判定标准) Standard Description (Judgment Standard)AQL外观检 验 Appear ance inspect ion (A)漏光 Light leakA-03漏光以型号尺寸公差作管控。
The light leak shall conform to the spec regulations.0.065尺寸规 格 Dimen sion spec （B）尺寸 DimensionB-01各部位尺寸、材质及设计，需与图面规格相符，并依 据图面中所标示尺寸进行量测重点尺寸记录 All dimension, material and structure should meet specification and drawings, and the critical dimension should be recorded in inspection sheet.2.5XY～WL8规格 SpecB-02产品之品名、规格、料号需与规格书相同Product name, specification, part number and material must match the specification sheet.2.57. 检查、试验方法实施下表所示之出货检查,需满足第 4 项要求质量及第 6 项外观检查之规定每一批出货需填附出货检查成绩书,并且该份经由确认之出货检查成绩书亦可当成入 料检查使用。
NO项目检查水平测定、试验方法测定器、试验机1外观MIL-STD-105EⅡ主缺 点 AQL0 次缺点 AQL0.25 判定本规格第 6 项目视、放大镜2构造、尺寸n=5 c=0尺寸检查记录表 本规格 16.1 项目视、三次元测定机、 游 标卡尺、计量器3光学特性n=5 c=0光学检查记录表 本规格第 16.2 项色彩辉度计 (BM-7) 电源供应器(KEITHLEY 2400)注 5: 项目 1～3 于每一批出货检查成绩书必须清楚记载测定结果8. 安全性以不会发生火灾或触电等人为灾害的材料制造而成9. 保证期间 如避免在高温、多湿的环境下保管,保证期间可至检收后 6 个月内10. 包装 由购入之相关产品皆在无尘室内使用因此 ,为了防止灰尘之附着及产品之保护 ,以下为 基本包装形态之要领且最终之包装样式需事前与买方联系 ,确认之后方可10.1 背光 B/L Unit 之包装背光 B/L Unit 必须在无尘室内包装10.2 包装箱依上述所示将背光B/L Unit 放入托盘,再放入瓦楞纸箱内包装方法参照下图：9包装成品数量(pcs)备注 1 tray(托盘)2 1 袋 2*(16-1)=30第 16 层为空盘 1 箱60PCS 背光成 品体积(580×420×150)mm³10.3 标签表示11. 其它: (1)包装形态 需充分注意包装于运送中不可发生机能损坏及外观不良。
(2)关于氟氯的使用:本产品禁止使用会破坏臭氧层之化学物质如氟龙系列、海龙系列、 四氯化炭素等 (3)RoHS 管制物质不可使用： 包括含铅﹑汞﹑镉﹑六价铬﹑多溴联苯(PBB)及多溴化二苯乙醚(PBDE) 12. 变更管理的运用和顺序:当设计或制程有所变更时,需依据***及所协议之工程变更执行,以确保双方制造工 程的早日安定化及适当质量 12.1 变更管理的对象以下项目为适合变更管理的对象: (1)设计变更(构造尺寸、形状等之变更) (2)主要零件、材质等变更及买方提出之变更 (3)制造工厂、托外订货加工之变更 (4)检查方法、检查方式、判定方法等变更 (5)收纳品的容器、包装、表示等变更 (6) 与***协议完成之手续、约定事项或已向 ***提出之文件记载事项的变更 12.2 变更内容的检讨和承认内容规格有任何变更时,必须由***发行正式文件后,才可变更 再依据***变更内容规格进行修改,修改完后再次送样给***承认 12.3 变更品之收纳变更采用后导入量产时应知会***收纳开始时间、批号及识别标示方法识别标示应在***的指定时期内持续实施，但依变更内容不同也可能省略识别标示12.4 变更品之初期流动管理当变更可能影响到质量时为针对一定期间内所实施的初期流动管理需10要应实施与通常生产品不同的特别管理。
且特别管理的内容的适用期间及批量取决于不同的变更内容及产品别而定并应提出就特别管理期间与变更前的质量数据比较报告 13. 附带事项 13.1 测定器基本上使用下列精密级仪器测定 ,若有变更则需预先将仪器量测数据提出经承认使用Ⅰ色彩辉度计 BM-7 TOPCON(株) Ⅱ电源供应器 2400 KEITHLET(U.S.A.) 13.2 测定系统 :色彩輝度計13.3 测定回路 :11光学特性的测定方法 13.4 其它:在有变更 13.1～13.3 的测定器、测定系统、测定回路之场合时,需事先将量测值 提出经承认后始可14.图面(出货检查图面) 负-正+。
