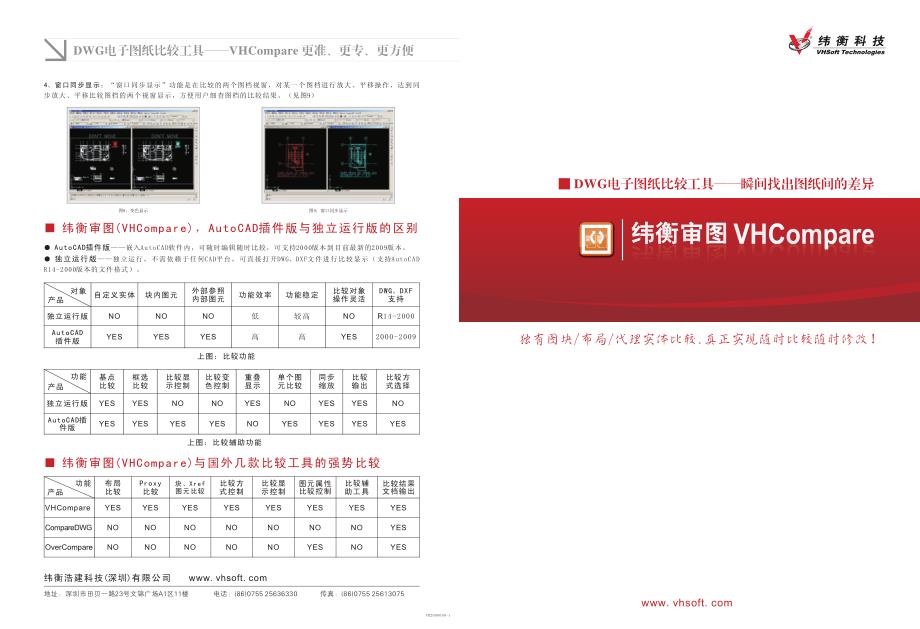

VH2008009-1纬衡审图■ DWG电子图纸比较工具——瞬间找出图纸间的差异独有 / /代理实体比较, 随时比较随时修改！图块 布局 真正实现DWG电子图纸比较工具——VHCompare 更准、更专、更方便4、窗口同步显示：“窗口同步显示”功能是在比较的两个图档视窗，对某一个图档进行放大、平移操作，达到同步放大、平移比较图档的两个视窗显示，方便用户细查图档的比较结果见图9）图8：变色显示 图9：窗口同步显示■ 纬衡审图(VHCompare)，AutoCAD插件版与独立运行版的区别● AutoCAD插件版——嵌入AutoCAD软件内，可随时编辑随时比较，可支持2000版本到目前最新的2009版本● 独立运行版——独立运行，不需依赖于任何CAD平台，可直接打开DWG、DXF文件进行比较显示（支持AutoCAD R14-2000版本的文件格式）自定义实体 块内图元 外部参照内部图元 功能效率 功能稳定 比较对象操作灵活 DWG、DXF支持独立运行版 NO NO NO 低 较高 NO R14-2000AutoCAD插件版 YES YES YES 高 高 YES 2000-2009对象产品功能产品基点比较框选比较比较显示控制比较变色控制重叠显示单个图元比较同步缩放比较输出比较方式选择独立运行版 YES YES NO NO YES NO YES YES NOAutoCAD插件版 YES YES YES YES NO YES YES YES YES上图：比较功能上图：比较辅助功能■ 纬衡审图(VHCompare)与国外几款比较工具的强势比较布局比较Proxy比较块、Xref图元比较比较方式控制比较显示控制图元属性比较控制比较辅助工具比较结果文档输出VHCompare YES YES YES YES YES YES YES YESCompareDWG NO NO NO NO NO NO NO YESOverCompare NO NO NO NO NO YES NO YES功能产品VHCompare地址：深圳市田贝一路23号文锦广场A1区11楼 ：(86)0755 25636330 ：(86)0755 25613075纬衡浩建科技(深圳)有限公司 1、同一张图纸，不同版本间的比较：设计参数的修改使得设计图纸版本变更，特别是构件的布置、尺寸、标高，如何快速找图中被修改的地方，便于参照设计？2、同一项目，不同专业间的图纸比较： A、如条件图改动较多，但是都是些小地方的改动，当把改后的条件图提给各专业的时候经常会被各专业的人问到：这次改了些什么东西？B、再如建筑图中的结构构件与结构图的结构构件，或者一层结构图与二层结构图的结构构件位置对不上，如何发现有哪些改动？3、图纸审查阶段比较：设计企业对图纸审查，要重重把关，如何快速审查最终的图纸改动？进行图纸设计时，如何快速发现A版和B版图纸间(或者是多个版本间)的差异？DWG电子图纸比较工具——VHCompare瞬间找出图纸间的差异■ 纬衡审图（VHCompare）可比较CAD全部图元★ 基本图元：位置、尺寸、标高、图层、颜色、线型、线宽、字体样式、Z轴坐标★ 特殊图元：图块、外部引用、图纸布局、自定义图元（如天正生成的图元）★ 比较方式：基点比较、拉框比较、区域比较、单个对象比较、块炸开比较★ 结果显示：同步缩放、分颜色显示不同点、只显示不同部分、重叠显示、比较结果可打印和另存为位图独特之处：一、图纸比较内容，更准确图3：在比较选项中可以选择“按句柄比较”或“按图形比较” 图4：按句柄比较图1：图块、外部参照的比较显示结果 图2：布局比较显示结果1、图块、外部参照的比较：用户使用“在位编辑（REFEDIT)”命令编辑块中的对象，VHCompare可以正确比较出修改或添加、删除的对象。
同样，“外部参照（XREF)”的参照文件被修改，VHCompare可以正确比较出修改或添加、删除的对象见图1）2、布局比较：布局比较，可应用于图纸空间的比较，不同布局间的比较方便了用户在查看出图方案的修改，同时也能查看到模型空间的图纸修改见图2）3、代理对象比较：AutoCAD二次开发的专业制图工具，在AutoCAD领域中已经广泛应用这些工具往往会生成一些它自己的AutoCAD代理对象例如：在国内建筑设计业已广泛应用的“天正”VHCompare对代理对象进行了单独的比较处理，使得软件的应用性更加广泛二、多种比较手段，更灵活1、基点比较：图档中较多内容被移动或复制变更后，比较结果会认为所有的移动变更内容为不同基点比较可以解决这一比较误区的现象通过“基点比较”在两张图中选择一个基点进行比较，正确比较到被移动内容中某些对象所有属性的不同见图6）2、拉框比较：图档比较大（大于10M），且被修改内容很多时，执行比较可能需要相对很长的时间拉框比较”可以只比较用户选择的区域进行区域内比较这样可以大大缩短比较所花的时间，提高比较效率3、单个对象比较：“单个对象比较”功能便于用户选择单个对象进行比较，并通过比较对象的属性列表查看到属性信息的不同项。
见图5)图5：单个对象比较显示结果 图6：基点比较显示结果三、比较结果显示，更方便1、对象亮显显示：VHCompare比较完成后，程序会以“对象亮显显示”方式显示比较结果 “对象亮显显示”方式的主要用途：A、比较结果快速显示B、用户可以通过VHCompare提供的亮显显示开关，边审阅比较结果边修改图档内容见图7）2、变色显示：比较结果“变色显示”，弥补了比较结果亮显显示不够直观的现象程序以不同的颜色（红，蓝）显示出比较结果为不同的对象，比较结果相同的对象则以白色显示见图8）图7：对象亮显显示VHCompare——快速比较图纸不同版本之间的异同！不同之处不同颜色图档差异一目了然方便查询对象属性深入了解具体差异多种比较工具完全比较图档输出图档不同之处方便传送保留存档4、比较方式：同时提供“按句柄比较”或“按图形比较”可供选择见图3）按句柄比较：市场上的比较工具都是采用这种比较方式，该方式可以使比较时间有所减少，但影响了比较的精确性例如：从A.dwg图使用Ctrl+C复制一部分对象，在B.dwg图中按原坐标粘贴插入这时B.dwg图插入的对象会产生新的对象句柄这样的情况使用“按句柄比较”方式是认为两图中这部分对象是不同的。
见图4）3、比较结果输出位图：用户可以将比较结果输出位图，方便传送及存档； 工作成果，准确的保留结果记录图档版本变迁同时可以共享。
