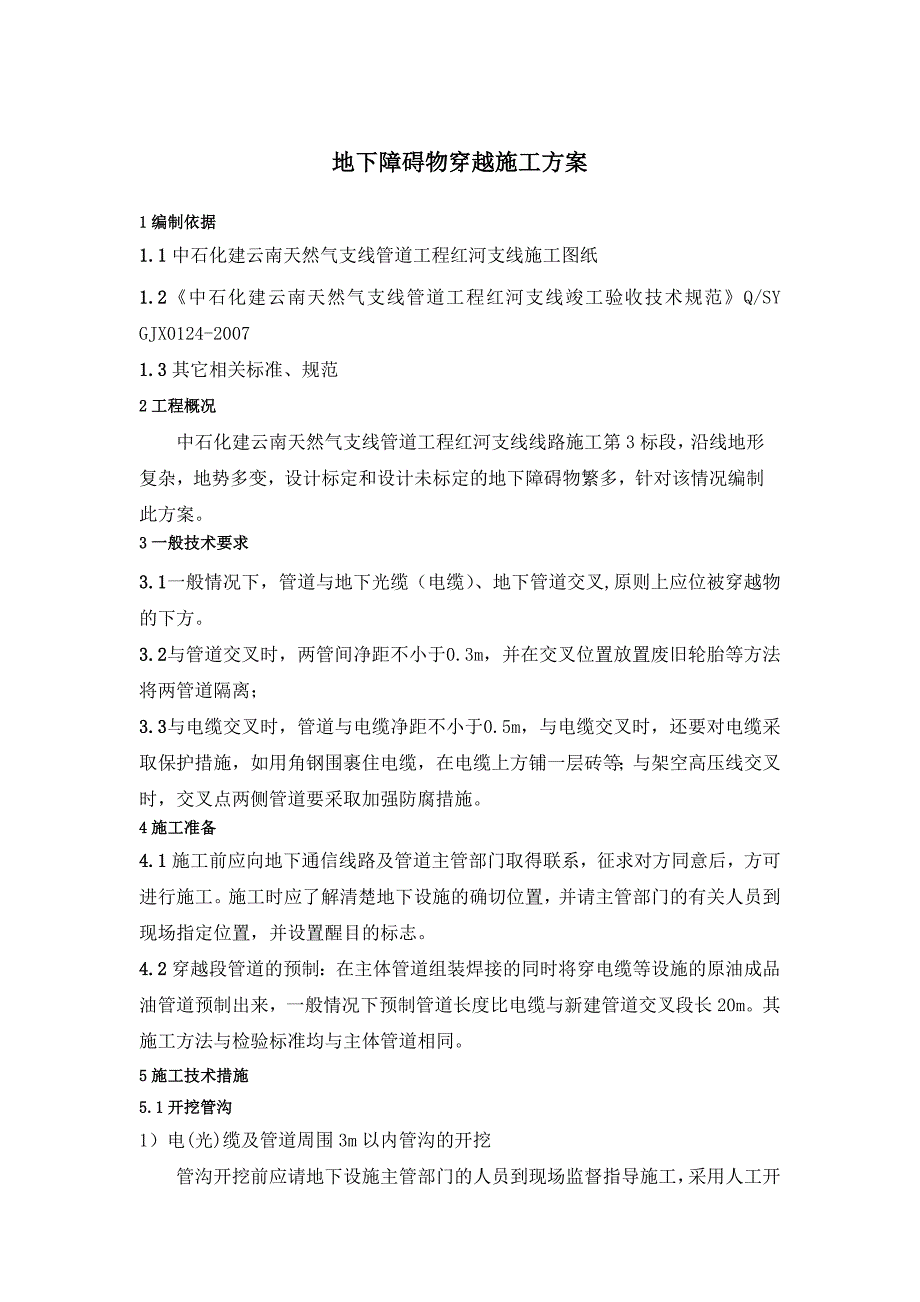

地下障碍物穿越施工方案1编制依据1.1中石化建云南天然气支线管道工程红河支线施工图纸1.2《中石化建云南天然气支线管道工程红河支线竣工验收技术规范》Q/SY GJX0124-20071.3其它相关标准、规范2工程概况中石化建云南天然气支线管道工程红河支线线路施工第3标段，沿线地形复杂，地势多变，设计标定和设计未标定的地下障碍物繁多，针对该情况编制此方案3一般技术要求3.1一般情况下，管道与地下光缆（电缆）、地下管道交叉,原则上应位被穿越物的下方3.2与管道交叉时，两管间净距不小于0.3m，并在交叉位置放置废旧轮胎等方法将两管道隔离；3.3与电缆交叉时，管道与电缆净距不小于0.5m，与电缆交叉时，还要对电缆采取保护措施，如用角钢围裹住电缆，在电缆上方铺一层砖等；与架空高压线交叉时，交叉点两侧管道要采取加强防腐措施4施工准备4.1施工前应向地下通信线路及管道主管部门取得联系，征求对方同意后，方可进行施工施工时应了解清楚地下设施的确切位置，并请主管部门的有关人员到现场指定位置，并设置醒目的标志4.2穿越段管道的预制：在主体管道组装焊接的同时将穿电缆等设施的原油成品油管道预制出来，一般情况下预制管道长度比电缆与新建管道交叉段长20m。
其施工方法与检验标准均与主体管道相同5施工技术措施5.1开挖管沟1）电(光)缆及管道周围3m以内管沟的开挖管沟开挖前应请地下设施主管部门的人员到现场监督指导施工，采用人工开挖，首先根据探测出的电缆位置，在其管沟垂直方向挖出长槽的探测沟，探沟为2×0.5m，用铁锨挖土，边挖边清理散土，挖沟人员要时刻注意土层的变化，如果在坚硬的土层中出现软土或沙土层，很可能就是电缆（光缆）周围的软土层，挖土时就要格外的小心，一点一点地挖土，将电缆（光缆）周围3m之内的管沟全部挖出2）电(光)缆及管道周围3m以外的管沟开挖采用机械开挖，应在电(光)缆及管道位置已确定，且被人工挖出情况下进行管沟开挖深度以电（光）缆下方1.6m深为基准，在电（光）缆及管道与新建管道交叉段每侧各20m内的管沟底应是水平的，两侧与主体管道管沟按弹性敷设相连接3）为了避免光缆受到破坏，与之交叉处的管沟开挖工作不应提前太早，应与穿越同步进行，并配有专职的HSE人员和通信管理人员在场进行监督指导5.2电(光)缆及管道的保护1）电(光)缆的保护在人工开挖管沟时，开挖光（电）缆附近的泥土，直至光（电）缆完全暴露，暴露长度比管沟宽度长1～2m，挖出光（电）的同时，先用从中间破开的PVC塑料管将光缆包起，然后用两根L75×5角钢对扣将光（电）缆保护起来，角钢长度在管沟以外1－2m距离，角钢间用8#镀锌铁丝绑扎，并将角钢两端放在木质垫板上，以保证光（电）缆不承受附加压力。
如果光（电）缆与新建管道交叉段较长，可用Φ50mm钢管在管沟上面横置，用铁丝连接光（电）缆保护角钢，吊起角钢，避免光（电）缆下沉量过大如设计有要求应严格按设计要求进行施工光（电）缆固定如下图所示电(光)缆Ф50钢管角钢管沟 电(光)缆固定示意图管道穿越电缆、光缆断面图管沟回填夯实输气管道管道护缆角钢电缆自然地面50㎝≥50㎝干铺红砖层2）地下管道的防护如果是排水瓦管或承插式铸铁管，要先在管道四周清理100mm的宽度，清理长度要大于管沟每侧1m，将钢管瓦形支撑放入已建管道底部，支撑管道，用三角架及吊带将已建管道固定好，防止断裂如果地下油气管道与新建管道交叉段较长，也应采取保护措施，可采用三角架及吊带分几处将原有管线吊起，避免下沉量过大瓦型支撑已建管线穿越断面图自然地面≥1000㎜≥300㎜输气管道管线其它已有管线5.3管道穿越 管沟挖好后，准备将管道从电缆或管道下方穿过首先将穿越管道放入电缆或管道一侧的管沟内，用吊管机将预制管道吊起，向前移动，让管道端点从其下方通过走一段距离后，因吊点的影响，会使钢管与电缆或管道的距离较近，需要移动吊点位置，最后将穿越管段按要求吊装到位,新建管道距电（光）缆间距不小于0.5m，距原有管道间距不小于0.3m。
5.4管道连头在管道穿越到位后，首先将其中的一端与先前已下沟的管段进行组对连头，另一端加短节或切割钢管进行连头，连头工序与主体管道连头程序相同5.5管沟回填首先回填管道与电(光)缆及管道交叉段的管沟，电(光)缆及管道两侧各2m内用人工回填夯实，回填土内不得含有石头或其它有可能损伤电(光)缆及管道回填土不得正对电(光)缆及管道砸击，要从侧面用人工推入，并且夯实，等电(光)缆及管道下方回填并夯实后，再回填电(光)缆及管道两侧的管沟对于电(光)缆在回填土超过角钢保护层300mm时，人工压实，沿电(光)缆顶部铺红砖层，红砖沿电(光)缆及管道方向放置，铺红砖层长度为每侧超出管沟1m（回填时原油管、天然气管和成品油管不能移动）电(光)缆及管道开挖暴露后如不能及时回填的，指派专人24h值班看护，以确保不被意外损坏或人为破坏5.6埋设标志桩回填管沟后，在管道与电(光)缆及管道交叉点处按设计要求埋设标志。
