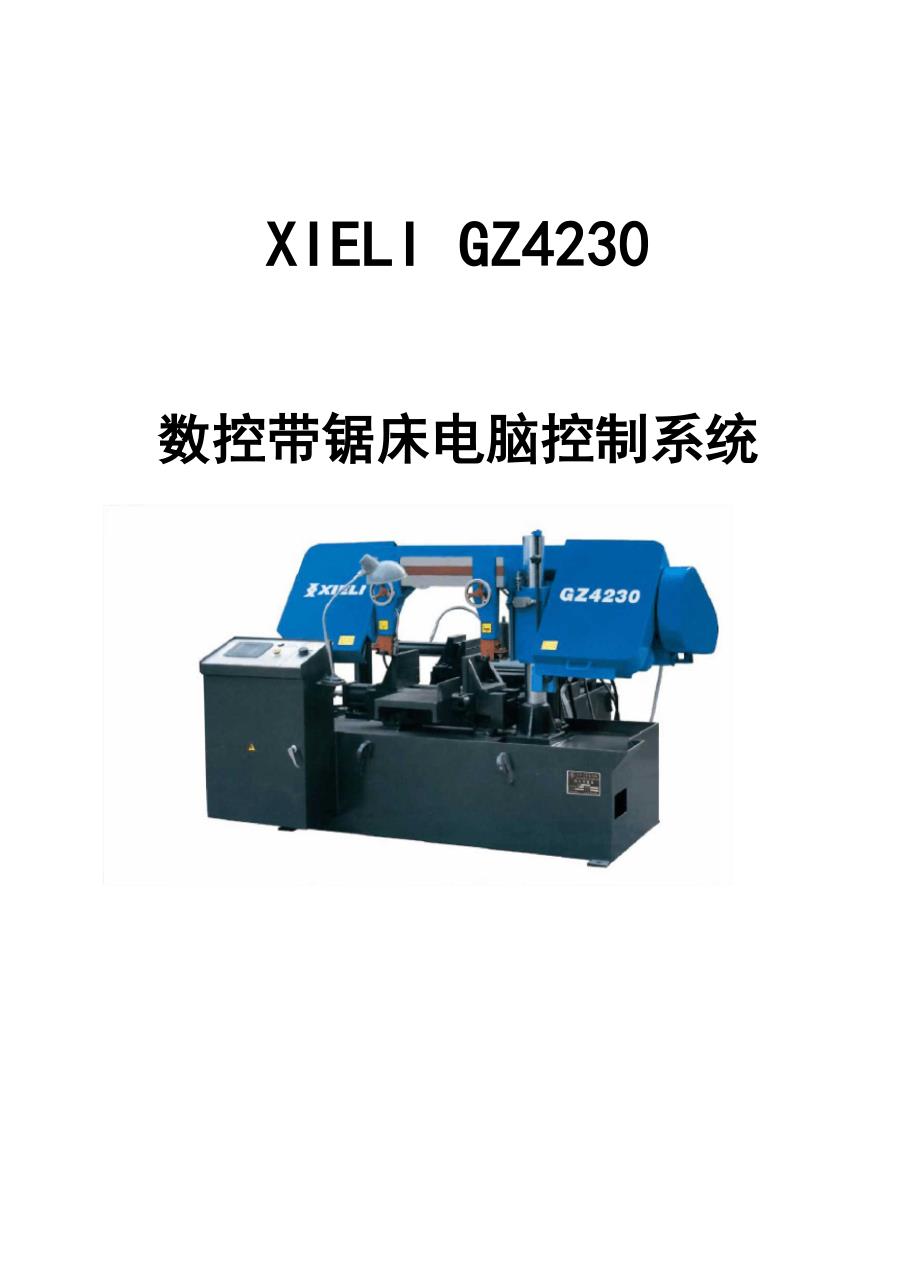

XIELI GZ4230数控带锯床电脑控制系统用户手册浙江协力机械工具有限公司GZ4230 全自动数控带锯床一、机床的主要用途“协力”牌GZ4230卧式数控带锯床经我公司多年来的研发，集国内外同类产品之精华, 结构合理，技术性能稳定，操作方便，主要用于大型钢铁集团、石油管道、水电机械、重 型锻造、模具钢板等大型材料的锯切加工，具有锯口窄，省料节能、锯削精度高，生产效 率高优点本机通过锯条线速的无级变速，锯条线速度的自由变换特别适用于锯切大型材 料的功效，节省锯条的使用成本二、机床的主要特征1、 人机界面取代传统控制面板模式，锯切参数数字设定,PLC可编程控制器，灵活设 定、转变锯切模式2、 机床设置参数完成后, 通过机械、电气、液压，具有自动夹紧、自动进刀、切割完毕自动快速上升（即退刀）,自动送料的功能,无需人工操作3、 机床的切削进给，在给定的范围内，可进行无级调速4、工作进给采用液压送料，送料定位采用光栅尺控制，定位误差V5、锯架的上升与下降运动采用镀硬铬圆柱，精度高6、锯带的线速度无级调速三、机床的主要技术参数产品型锯切能力带锯条线速度号(mm)(m/min)GZ4230300 （圆材）27/46/68300X400 (方材）带锯条规格主电机功外形尺寸(mm)率(kw)(mm)34XX421032700X1400X1880四、机床使用的主要配件说明1、PLC 可编程控制器采用世界名牌台达产品，性能稳定可靠。
2、主传动采用蜗轮减速机，由诸暨蜗轮箱厂生产，十多年来一直为锯床厂家配套3、液压件采用台湾朝田或上海朝田公司产品，该产品动作性能可靠，挤污染力强，价格性能较高4、电器元件选用西门子及德力西正泰等名牌产品5、锯条选用规格34XX4210可根据材料选择齿型6、液压油的选用：石油基油——相当于 ISO VG46 的油液工作油温范围：-17~70 度，推荐用户使用海联46号抗磨液压油人机界面概述本人机界面为目前世界先进的人机对话平台，具有操作简单，界面友好，外观美观 高速响应等优点配合可编程逻辑控制器(PLC),光栅尺为您提供目前国内最先进的金属带 锯床自动化控制系统一、 启始画面欢迎使用：=|::MENU此画面为首次开机后显示的画面，点击下方“按钮，则可进入菜单画面二, 菜单画面：此画面为菜单画面,由此画面可以切换至本系统任何一幅画面三、 帮助画面帮助画面2开机后，请很据实际需要选择內容亠2.当产量到达设定产量时停机久该机器选择自动与手动运行，丰动运行在观试画面芽歩操作选雄自动时只謂输人加工尺寸、加工数量或者选择加工4.初黑运行不正常时，请查看报警画面并应故障详细说明请参考说明书这两幅画面可以为您提供一些必要的帮助。
四、参数设置此画面是对一些重要参数进行设置的画面，对机器的运行至关重要，只有专业 人员才能设置以上参数主要是根据机器的锯缝间隙、加工尺寸的机械误差等变化可能导致定位 不准而设置关键参数做补偿修正功能，另外是单程送料行程、虎钳的夹紧与松开 时间不能为零安全限制功能性参数，建议虎钳的夹紧时间应长于虎钳的松开时 间，夹紧与松开的时间最低设定时间应大于2秒钟五、运行画面运行画面：分为手动操作与自动操作两项功能自动、冈再按启动启动机器就按照设置的参数自动加工产品选择自动运行操作：操作人员设置原料的加工尺寸、加工数量首先选择—复位区I快进 区I时机器进刀为快速机器运行异常时请按该画面是自动连续加工不同尺寸的产品，加工必需依次按 1—5的先后序号设 置，不能间断加工、否则机器加工将出错冈手动运行操作：首先必须选择，其次在手动测试时必须首先打开油泵六、 报警画面此画面为报警显示画面，报警来时按报警清除键可以清除已经不存在的报警提示，如报警仍存在或有新报警，则仍会有报警显示。
