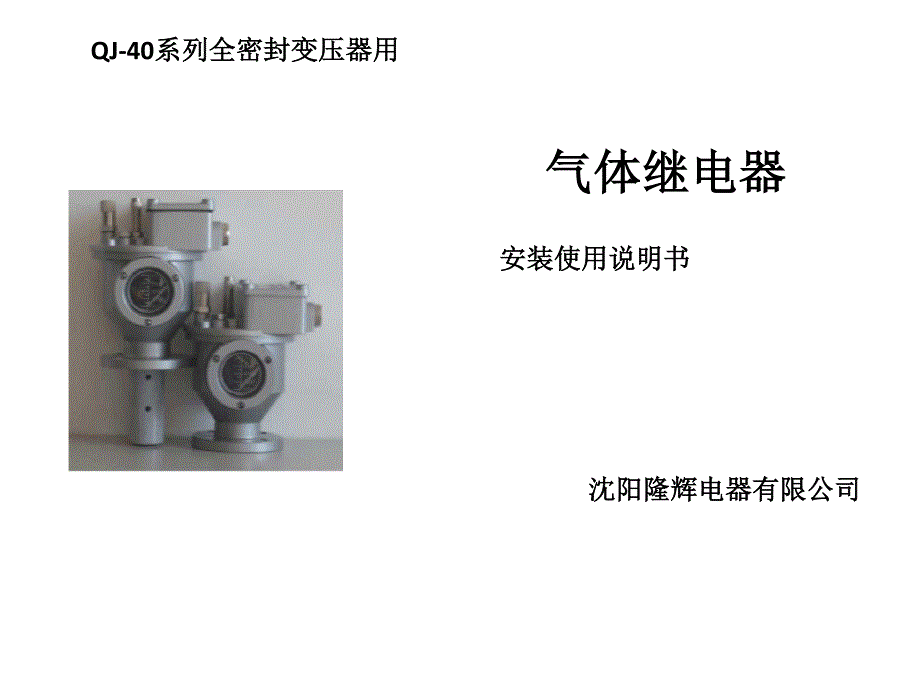

QJ-40系列全密封变压器用气体继电器安装使用说明书沈阳隆辉电器有限公司1、概述产品主要用途QJ40系列气体继电器，主要用于保护油浸式全密封变压器变压器在运行中， 由于内部故障而产生的气体，集中于继电器的气室和变压器的油箱内，当气体的释放 量达到一定的容积时，产品输出报警信号或切除信号，从而达到保护变压器的目的 型号及其含义本产品的型号及其所代表的意义如下：Q J I ] I—I [ I I「I 派牛代号（at氏（:） 管路通径（标称伯Mm 设订疔号 绷出器I 气体例如：QJ240B （第二次改型设计；管路通径为40mm； B为派生代号） 使用条件工作温度：-30°C~ +95°C2、气体继电器结构及工作原理 气体继电器外部结构气体继电器外部结构如图1、2、3、4所示；内部浮子及两个磁性开关C、D构成,开关吸合将报警信号或除切信号通过接线端子输出图 1 QJ1-40 型图 2 QJ2-40A 型图 3 QJ2-40B 型1•油位视察窗2•壳体3•注油塞4•放气塞5•探针6•接线盒7•接线端子8•出线口9护罩图 4 QJ3-40 型气体继电器工作原理变压器正常运行时，气体继电器的内部充满变压器油，当变压器内部出现故障， 变压器油分解而产生的气体聚积在继电器的气室内，气压迫使油面下降，浮子随油面 下降，并联动磁性开关C或D吸合。
磁性开关C吸合，接通信号回路，发出报警信 号若由于其它原因（如渗漏油等）导致油箱内的油面下降，同样作用于信号回路， 发出报警信号当变压器内部发生严重故障时，将会产生大量气体，导致油面严重下 降，此时，磁性开关D吸合，将变压器从电网中切除，发出切除信号3、气体继电器主要技术参数及动作特性 气体继电器主要技术参数管路通径：040mm接点容量： DC/AC 220V接线端子对地： AC 2 KV 1min密封试验压力： 200kPa 20min气体继电器动作特性（见表） 气体继电器：动作灵敏度高QJ2-40B 、QJ3-40 气体继电器是在 QJ1-40 气体继电器的基础上改进而成的， 它克服了 QJ1-40 气体继电器频繁报警的缺陷并获得了实用新型专利证书，专 利号为： ZL 2005 2 ，此发明又在实用新型专利产品中获奖 、QJ2-40B 气体继电 器：用户可通过报警、切除信号了解变压器油箱内的油位气体继电器：用户可通过观察视察窗内指针所指的刻度精确地知道变压器油箱内的油 位改进后 QJ240A 、QJ240B 、QJ340 气体继电器其优点：动作更准确，带有绝缘护 罩，使用更安全型号报警信号切除信号QJ1-40视察窗上170ml ±10%视察窗上270ml 土 10%QJ2-40A（无视察窗）箱盖下5 mm 土箱盖下20mm 土箱盖下20mm 土箱盖下30mm 土QJ2-40B箱盖下5 mm 土箱盖下20mm 土箱盖下20mm 土箱盖下30mm 土QJ3-40（指针式）箱盖下5 mm 土箱盖下20mm 土箱盖下20mm 土箱盖下30mm 土注：如对报警信号、切除信号数据有特殊要求，可根据用户需求设计产品。
4、外型及安装尺寸（见图 5、6、7、8、9、10）詡moss l画硼
如因随意拆卸或因人为 因素造成的故障，本公司不予维修保修期为二年（自投入安装运行之日起计算），终身维护 常见故障（见表）故障分析原因解决方法变压器无故障时：①报警 信号接通；②切除信号接 通；③报警、切除信号同 时接通气体继电器本体内缺油必须将气体继电器本体 内注满油气体继电器底部与法兰 连接处渗漏油安装过程中底角螺栓受 力不均，造成底部与法兰 连接不能完全密封重新安装注意：底角螺 栓一定要对角均匀受力 拧紧，使继电器底部与法 兰完全密封注：如上述方法仍不能解决故障，请与我公司联系专利产品 仿冒必究专利号：ZL 2005 2沈阳隆辉电器有限公司Shenyang Longhui Electrical Equipment Co.,Ltd.地址：沈阳经济技术开发区开发21号路8 号邮编：110178。
