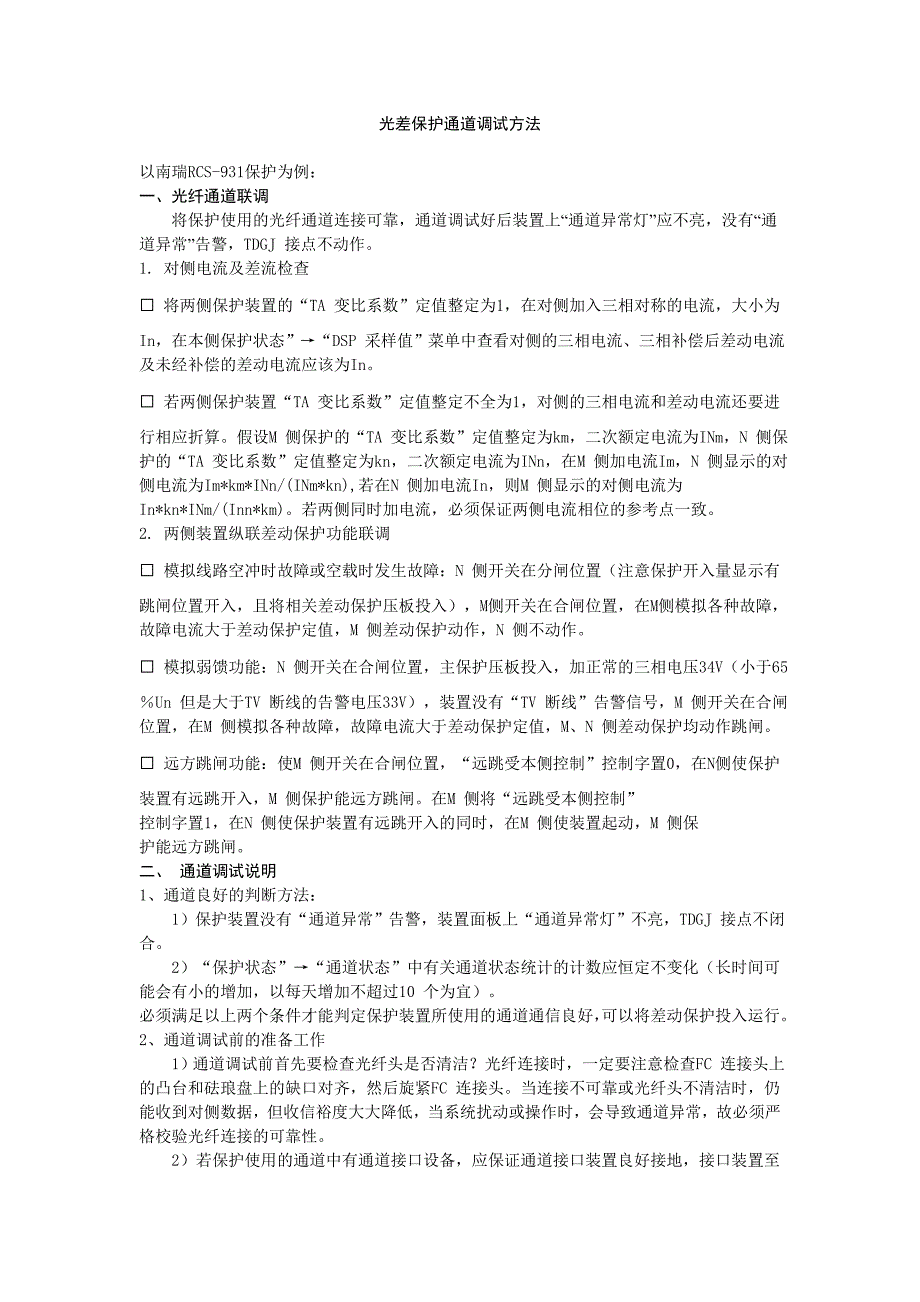

光差保护通道调试方法以南瑞RCS-931保护为例： 一、光纤通道联调 将保护使用的光纤通道连接可靠，通道调试好后装置上“通道异常灯”应不亮，没有“通 道异常”告警，TDGJ 接点不动作 1. 对侧电流及差流检查 将两侧保护装置的“TA 变比系数”定值整定为1，在对侧加入三相对称的电流，大小为In，在本侧保护状态”→“DSP 采样值”菜单中查看对侧的三相电流、三相补偿后差动电 流及未经补偿的差动电流应该为In 若两侧保护装置“TA 变比系数”定值整定不全为1，对侧的三相电流和差动电流还要进行相应折算假设M 侧保护的“TA 变比系数”定值整定为km，二次额定电流为INm，N 侧 保护的“TA 变比系数”定值整定为kn，二次额定电流为INn，在M 侧加电流Im，N 侧显示 的对侧电流为Im*km*INn/(INm*kn),若在N 侧加电流In，则M 侧显示的对侧电流为 In*kn*INm/(Inn*km)若两侧同时加电流，必须保证两侧电流相位的参考点一致 2. 两侧装置纵联差动保护功能联调 模拟线路空冲时故障或空载时发生故障：N 侧开关在分闸位置（注意保护开入量显示有跳闸位置开入，且将相关差动保护压板投入）， M 侧开关在合闸位置，在M 侧模拟各种故 障，故障电流大于差动保护定值，M 侧差动保护动作，N 侧不动作。
模拟弱馈功能：N 侧开关在合闸位置，主保护压板投入，加正常的三相电压34V（小于65％Un 但是大于TV 断线的告警电压33V），装置没有“TV 断线”告警信号，M 侧开关在 合闸位置，在M 侧模拟各种故障，故障电流大于差动保护定值，M、N 侧差动保护均动作跳 闸 远方跳闸功能：使M 侧开关在合闸位置，“远跳受本侧控制”控制字置0，在N侧使保护装置有远跳开入，M 侧保护能远方跳闸在M 侧将“远跳受本侧控制” 控制字置1，在N 侧使保护装置有远跳开入的同时，在M 侧使装置起动，M 侧保 护能远方跳闸 二、 通道调试说明 1、通道良好的判断方法： 1）保护装置没有“通道异常”告警，装置面板上“通道异常灯”不亮，TDGJ 接点不 闭合 2）“保护状态”→“通道状态”中有关通道状态统计的计数应恒定不变化（长时间可 能会有小的增加，以每天增加不超过10 个为宜） 必须满足以上两个条件才能判定保护装置所使用的通道通信良好，可以将差动保护投入运 行 2、通道调试前的准备工作 1）通道调试前首先要检查光纤头是否清洁？光纤连接时，一定要注意检查FC 连接头 上的凸台和砝琅盘上的缺口对齐，然后旋紧FC 连接头。
当连接不可靠或光纤头不清洁时， 仍能收到对侧数据，但收信裕度大大降低，当系统扰动或操作时，会导致通道异常，故必须严格校验光纤连接的可靠性 2）若保护使用的通道中有通道接口设备，应保证通道接口装置良好接地，接口装置至 通讯设备间的连接线选用应符合厂家要求，其屏蔽层两端应可靠接地，通 讯机房的接地网应与保护设备的接地网物理上完全分开 3、专用光纤通道的调试步骤： 1） 用光功率计和尾纤，检查保护装置的发光功率是否和通道插件上的标称值一致， 常规插件波长为1310nm 的发信功率在-14dBm 左右，超长距离用插件波长为 1550nm 的发信功率在－11dBm 左右 2） 用光功率计检查由对侧来的光纤收信功率，校验收信裕度，常规插件波长为 1310nm 的接收灵敏度为－45dBm（64K）或－35dBm（2M）；超长距离波长为1550nm的接收 灵敏度为－45dBm（64K）或－40dBm（2M）；应保证收信功率裕度（功率裕度＝收信功率－ 接收灵敏度）在6dB 以上，最好要有10dB若线路比较长导致对侧接收光功率不满足接收 灵敏度要求时，可以在对侧装置内通过跳线增加发送功率，同时检查光纤的衰耗是否与实 际线路长度相符（尾纤的衰耗一般很小，应在2dB 以内，光缆平均衰耗：1310nm 为 0.35dB/km；1550nm为0.2dB/km）。
3）分别用尾纤将两侧保护装置的光收、发自环，将“本侧纵联码”和“对侧纵联码” 整定为一致，将相关通道的“内部时钟”控制字置1，经一段时间的观察，保护装置不能有 “通道异常”告警信号，同时通道状态中的各个状态计数器均维持不变 4） 恢复正常运行时的定值，将通道恢复到正常运行时的连接，投入差动压板，保护 装置通道异常灯应不亮，无通道异常信号，通道状态中的各个状态计数器维持不变 4、复用通道的调试步骤： 1） 检查两侧保护装置的发光功率和接收功率，校验收信裕度，方法同专用光纤 2） 分别用尾纤将两侧保护装置的光收、发自环，将“专用光纤”、“通道自环试验” 控制字置1，经一段时间的观察，保护装置不能有通道异常告警信号，同时通道状态中的各 个状态计数器均维持不变 3） 两侧正常连接保护装置和MUX 之间的光缆，检查MUX 装置的光发送功率、光接收 功率（MUX 的光发送功率一般为－13.0dBm，接收灵敏度为－30.0dBm）MUX 的收信光功率应在－20dBm 以上，保护装置的收信功率应在－15dBm 以上站内 光缆的衰耗应不超过1～2dB 4） 两侧在接口设备的电接口处自环，将“专用光纤”、“通道自环试验”控制字置 1，经一段时间的观察，保护不能报通道异常告警信号，同时通道状态中的各个状态计数器 均不能增加。
5. 利用误码仪测试复用通道的传输质量，要求误码率越低越好（要求短时间误码率至少在 1.0E-6 以上）同时不能有NO SIGNAL、AIS、PATTERN LOS 等其它告警通道测试时间要 求至少超过24 小时 6. 如果现场没有误码仪，可分别在两侧远程自环测试通道方法如下：将本侧保护装置的 “专用光纤”控制字置0（64K 速率的装置，如RCS-931A；对于2M 速率的装置，如RCS- 931AM，此控制字仍置1）、“通道自环试验”控制字置1；在对端的电口自环经一段时间 测试（至少超过24 小时），保护不能报通道异常告警信号，同时通道状态中的各个状态计 数器维持不变（长时间后，可能会有小的增加），完成后再到对侧重复测试一次 7. 恢复两侧接口装置电口的正常连接，将通道恢复到正常运行时的连接将定值恢复到正 常运行时的状态 8. 投入差动压板，保护装置通道异常灯不亮，无通道异常信号通道状态中的各个状态计 数器维持不变（长时间后，可能会有小的增加）9、有关通道的告警信息 “无有效帧”：通道A 接收不到正确的数据延时100ms，展宽1s 返回 “严重误码”：通道A 在连续1s 内有13 帧报文通不过CRC 校验报警。
“纵联码错”：通道A 接收到的纵联码与整定的“对侧纵联码”不符，延时100ms，展宽1s 返回 “差动退出”：通道A 差动保护退出1s 报警，展宽4S 返回 “长期差流”：通道A 差动电流大于差动起动值延时10s 报警，展宽10s 返回 “补偿参数错”：0.8 倍通道A 的差动电流大于计算的电容电流且大于0.06In，延时400ms 报警 三、光纤及光纤连接注意事项 1 、概述光纤、尾纤是通过光砝琅盘进行连接单模光纤的纤芯直径很细，约为9μm为了保证光纤连接时衰减（损耗）最小，必须保证两根光纤在对准时的同心度而光砝琅盘内最内 层是一瓷芯套管，这是保证光纤连接精度的关键部件，为了使光纤插头的瓷芯能插入光砝 琅盘，瓷芯套管必须纵向开槽，（开槽瓷芯套管保证了光纤既能插入，又能保证一定的松 紧度及连接的精度）由于瓷管本身很薄，又开槽，所以当受到外力超过一定程度时就极易 碎裂在现场施工中由于操作人员对光器件使用不甚了解及野蛮操作，所以光砝琅内瓷芯 碎裂时有发生一但发生内瓷芯碎裂，光通信必然中断而且这类中断是很难查找到故障 砝琅盘的必须借助于专用仪表（光功率计、ODTR、光衰耗器等）尤其是当光接收端的 砝琅盘内瓷芯碎裂时，通过光功率的测量也无法发现，必须要通过灵敏度检查才能发现问 题。
砝琅盘内瓷芯严重碎裂时，通过肉眼观测就能发现碎裂、碎片砝琅盘内瓷芯发生较 轻的碎裂时，一般只有裂纹，通过肉眼观测比较难发现，只有通过传输光功率测量才能发 现必须说明：尽管瓷芯比较脆弱，但在正确操作时是非常耐用的，又因为材料是陶瓷， 非常耐磨而且光滑，所以光砝琅连续插拔数千次乃至上万次都不会损坏，而且还能保证光 纤的连接精度 2、清洁处理 光纤在通过光砝琅盘连接时，光跳线（尾纤）的瓷芯端面必须干净清洁有时甚至在肉眼 都看不到有脏物、灰尘时，由于瓷芯端面未擦拭干净都会产生较大衰减，甚至达几十dB 清洁：光纤在插入砝琅前，纤芯的瓷芯端面应用浸有无水酒精的纱布擦干净，并用吹气球吹干（吹气球可用医用“洗耳球”）酒精必须是纯净的无水酒精， 最好用分析纯或化学纯擦拭干净后的光纤端面在插入光砝琅的过程中不得碰到任何物品 光纤和光砝琅在未连接时都必须用相应的保护罩套好，以保证脏物不进入光砝琅或污染光 纤端面光纤端面被弄脏后与另一端光器件连接时，可能会把脏物转移到对端在现场安 装时这一后果有时是严重的，如被转移对端是光端机的光接收端，由于脏物存在，接收到 光信号被衰减，但尚且能正常工作，当这种设备运行一段时间后，由于器件老化等原因， 当光信号有所衰减就会出现故障，即使原来系统的设计是留有足够的冗余度的。
3、光纤与砝琅连接 光纤与砝琅在连接前必须经过上面第2 步的处理必须在眼睛可视的情况下，做光纤与光 砝琅的连接，绝不能仅凭手的感觉进行操作光纤在插入光砝琅时，要保持在同一轴线上 插入；并且光纤上的凸出定位部分要对准砝琅的缺口光纤插入砝琅时一般都有一定阻力， 可以把光纤一边往里轻推，一边来回轻轻转动，直到插到位，最后拧紧注意：光纤插入 砝琅过程中千万不能左右、上下晃动，这样会使光砝琅内的陶瓷套管破裂 4、光纤、尾纤的盘绕与保护 尽量避免光纤弯曲、折叠，过大的曲折会使光纤的纤芯折断在必须弯曲时，必须保证弯曲半径必须大于3cm(直径大于6cm)，否则会增加光纤的衰减光缆、光纤、尾纤铺放、 盘绕时只能采用圆弧型弯曲，绝对不能弯折，不能使光缆、光纤、尾纤呈锐角、直角、钝 角弯折对光缆、光纤、尾纤进行固定时，必须用软质材料进行如果用扎线扣固定时， 千万不能将扎线扣拉紧。
