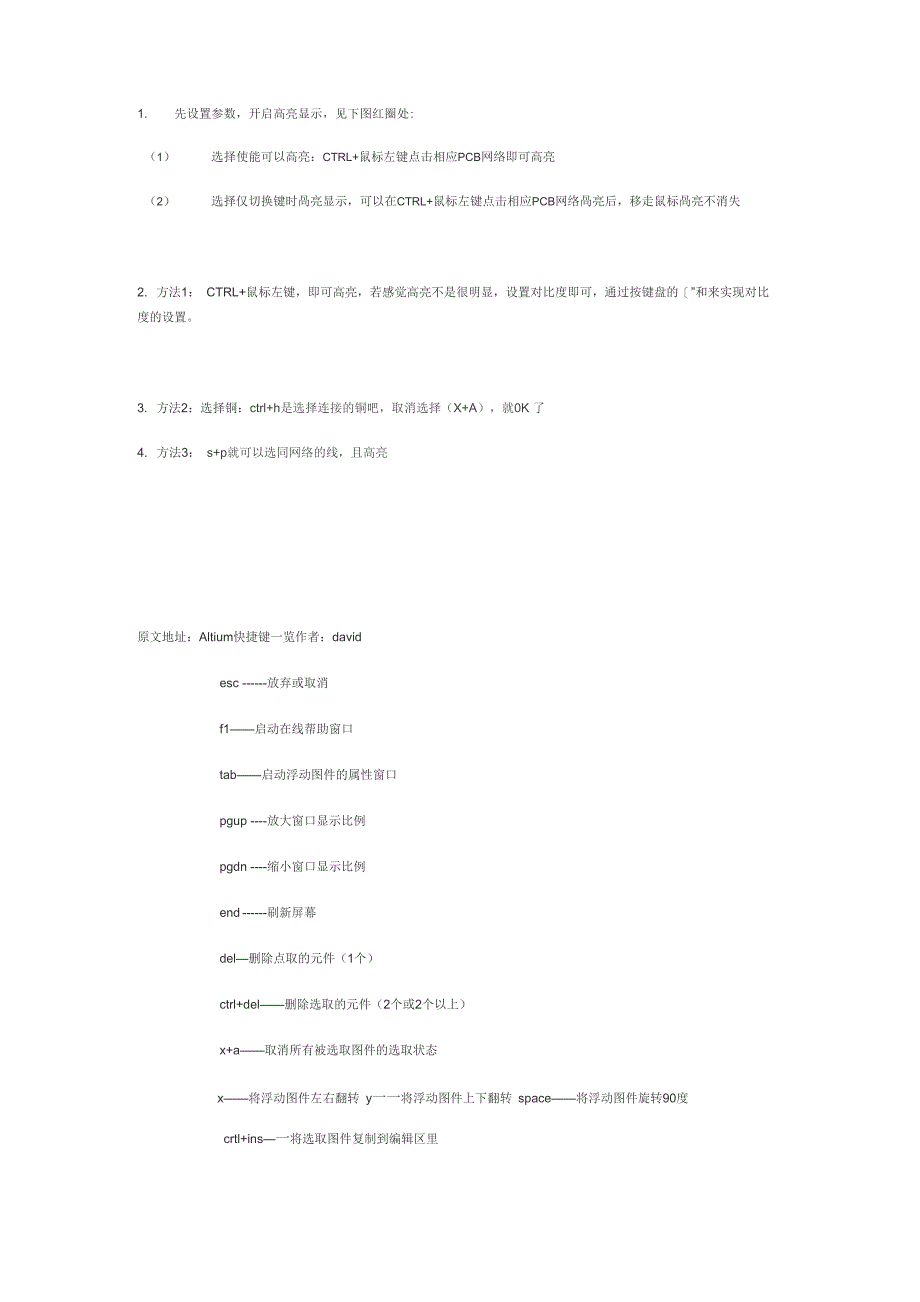

1. 先设置参数，开启高亮显示，见下图红圈处:（1） 选择使能可以高亮：CTRL+鼠标左键点击相应PCB网络即可高亮（2） 选择仅切换键时咼亮显示，可以在CTRL+鼠标左键点击相应PCB网络咼亮后，移走鼠标咼亮不消失2. 方法1： CTRL+鼠标左键，即可高亮，若感觉高亮不是很明显，设置对比度即可，通过按键盘的［”和来实现对比 度的设置3. 方法2：选择铜：ctrl+h是选择连接的铜吧，取消选择（X+A），就0K 了4. 方法3： s+p就可以选同网络的线，且高亮原文地址：Altium快捷键一览作者：davidesc 放弃或取消f1——启动帮助窗口tab——启动浮动图件的属性窗口pgup 放大窗口显示比例pgdn 缩小窗口显示比例end 刷新屏幕del—删除点取的元件（1个）ctrl+del——删除选取的元件（2个或2个以上）x+a——取消所有被选取图件的选取状态x——将浮动图件左右翻转 y一一将浮动图件上下翻转 space——将浮动图件旋转90度crtl+ins—一将选取图件复制到编辑区里shift+ins——将剪贴板里的图件贴到编辑区里shift+del——将选取图件剪切放入剪贴板里alt+backspace 恢复前一次的操作 ctrl+backspace 取消前一次的恢复crtl+g一一跳转到指定的位置crtl+f——寻找指定的文字alt+f4 关闭 protelspacebar一一绘制导线，直线或总线时，改变走线模式 v+d——缩放视图，以显示整张电路图v+f——缩放视图，以显示所有电路部件P+P--放置焊盘(PCB)P+W--放置导线(原理图)P+T--放置网络导线(PCB)home 以光标位置为中心，刷新屏幕esc 终止当前正在进行的操作，返回待命状态backspace 放置导线或多边形时，删除最末一个顶点delete 放置导线或多边形时，删除最末一个顶点ctrl+tab一一在打开的各个设计文件文档之间切换 alt+tab 在打开的各个应用程序之间切换a 弹出editalign子菜单b 弹出viewtoolbars子菜单e 弹出edit菜单f——弹出file菜单h 弹出help菜单j 弹出editjump菜单l 弹出 editset location makers 子菜单m 弹出editmove子菜单o 弹出options菜单p 弹出place菜单r 弹出reports菜单s 弹出editselect子菜单t 弹出tools菜单v 弹出view菜单w 弹出 window 菜单x 弹出 editdeselect 菜单z 弹出zoom菜单左箭头 光标左移1个电气栅格shift+左箭头——光标左移10个电气栅格右箭头 光标右移1个电气栅格shift+右箭头——光标右移10个电气栅格 上箭头——光标上移1个电气栅格 shift+上箭头——光标上移10个电气栅格 下箭头——光标下移1个电气栅格 shift+下箭头一一光标下移10个电气栅格 ctrl+1一一以零件原来的尺寸的大小显示图纸 ctrl+2——以零件原来的尺寸的200%显示图纸ctrl+5——以零件原来的尺寸的50%显示图纸ctrl+f——查找指定字符ctrl+g 查找替换字符ctrl+b——将选定对象以下边缘为基准，底部对齐ctrl+t——将选定对象以上边缘为基准，顶部对齐ctrl+l——将选定对象以左边缘为基准，*左对齐ctrl+r——将选定对象以右边缘为基准，*右对齐ctrl+h——将选定对象以左右边缘的中心线为基准，水平居中排列ctrl+v——将选定对象以上下边缘的中心线为基准，垂直居中排列ctrl+shift+h 将选定对象在左右边缘之间，水平均布ctrl+shift+v——将选定对象在上下边缘之间，垂直均布f3——查找下一个匹配字符shift+f4—一将打开的所有文档窗口平铺显示shift+f5——将打开的所有文档窗口层叠显示shift+单左鼠——选定单个对象crtl+单左鼠，再释放crtl 拖动单个对象shift+ctrl+左鼠 移动单个对象按ctrl后移动或拖动——移动对象时，不受电器格点限制按alt后移动或拖动——移动对象时，保持垂直方向按shift+alt后移动或拖动 移动对象时，保持水平方向我在这里申明一点，不同的版本一些快捷键并不适用，比如：在此sp2里面p+w是进入画线状态，但是在sp3下就不行，这就要靠各位在使用的过程中留心一下~~~在pcb中也有一些很实用的快捷键，我把它帖到下面:在新建的PCB里，按"0"-"0"(0ption-color)快捷键，设置PCB各层(Layer)的颜色:设置层颜色的三个原则：①接近自然，看起来很舒服；②颜色分明，不易混淆；③长时 间画板，眼睛不易疲劳。
我的设置例子：TopLayer: 222 '接近绿油的颜色BottomLayer: 224TopSolder: 4 '接近铜的本色BottomSolder: 8TopPaste: 1BottomPaste: 221TopOverlay: 233 '白色，一般PCB做的都是白色丝印BottomOverlay:29DRC Error: 228Selection: 7BackGround: 3 '背景为黑色，不刺眼Mechanical 1: 92Mechanical 2: 228 '有时在此层标注尺寸Ke epOut: 238Multi Layer: 213接近喷锡焊盘的颜色Pad Holes: 223 '深颜色，与喷锡焊盘的颜色形成反差Via Holes: 218当然，你可以随意设置你自己喜爱的颜色5.显示坐标原点："O"-"Y"(Option-Preferences-Display)，在"Origin Marker"前打钩选取6.改变旋转角度："0"-"P"(Option-Option)，在"Rotation Step"中输入新的旋转角度7. 打开/关闭层："0"-"L"(Option-Layer),选取或取消相应的层。
8. 在画覆铜箔线(可用快捷键"P"-"T":Place Track)时，Shift+空格快捷键可以在以下几种画线方式中顺序切换：① 先直线——后45度斜线② 先直线一一圆弧线——后45度斜线③ 先直线一一后垂直线④ 先直线一一圆弧线——后垂直线⑤ 任意角度线⑥ 先圆弧线——后直线此时还可按空格键切换每种画线方式的先后顺序，比如，先45度斜线——再直线等9. 移动物体时按空格键，可以使被移动的物体按设定的角度旋转；移动物体时按"X"或"Y"键，可以使被移动的物体在水平或垂直方向翻转10. 按住鼠标右键，鼠标变成手状，可以实现PCB的平移，有点像AutoCAD11. 单击Track、Arc、Fill等物体时，物体被选中，出现控点，此时单击控点可以改变物体 的大小，圆弧的角度、半径等；单击Fill的圆形控点，可以实现Fill的任意角度旋转12. Shift+单击，可以选择一个或多个物体另一个比较有用的选择快捷键'S"-"P"(Select-ConnectedCooper)，选择连接的铜箔快捷键"X"-"A"，取消所有选择(Unselect All)13. "O"-"B"，将Visible Kind改成"Dots"点栅格，布板时背景会清楚一些。
14. "V"-"F"，显示整个PCB板面当你放大(PageUp)或缩小(PageDown)PCB时，或是你一不 小心，你设计的PCB失踪了，不见了，这时，打一个"V"-"F",你设计的小东西就又乖乖的回到你面前了你再乱跑，我就 VF 了！ A")15. ，做选择物体的包络轮廓线，包络间距在'D"-"R"(Design Rules-Routing- Clearance Constraint )中设置16. 快捷键"Q",在布线单位"mil"和"mm，之间切换17. Ctrl+lnsert(Ctrl+C)复制选择的物体，Shift+lnsert(Ctrl+V)粘贴，Ctrl+Del 删除 选择的物体18. Shift +s PCB显示单层或多层网络版权声明：本文为博主原创文章，未经博主允许不得转载2、再点选网络列表里的网络就是高亮了，具体的遮罩程度软件右下角有MASK LEVEL调节Filler ►Unions ►Component Actior>& ►Align- ►Room Actions ►Interactive RoutingInteractive Differential Pair RoutingInteractive M.uIti-RoutingAnalyze Netk Cut Ctrl + X-j Copy Ctrl+C血 Pa&te Ctrl+VClear DelApplicable Unary Rules....Applicable Binary Rules...Enap Grid ►View ►Design ►Option 5 ►TProperties...Layer Stack Manager...Drill Pairs...Grick …Sheet...Show/Hid_e-...CtrkDP references...display...[Je-f suits...Board .Insight,.Eci旦red Jnsight Display...Board Insight Len5.,,touting Options...Mouse-匚onfiguration...Tru&Type Fonts Options...Edit Nets...Classes...Board Lays8i Colors...Mechanical Layers...B.o a rd Options...Favorite Routing Widths...3、在option - borad option里面设置grid为Dots,就是点阵图了，点阵的大小和所设grid大小成比列关系，具体在 grid1,grid2里面设置。
