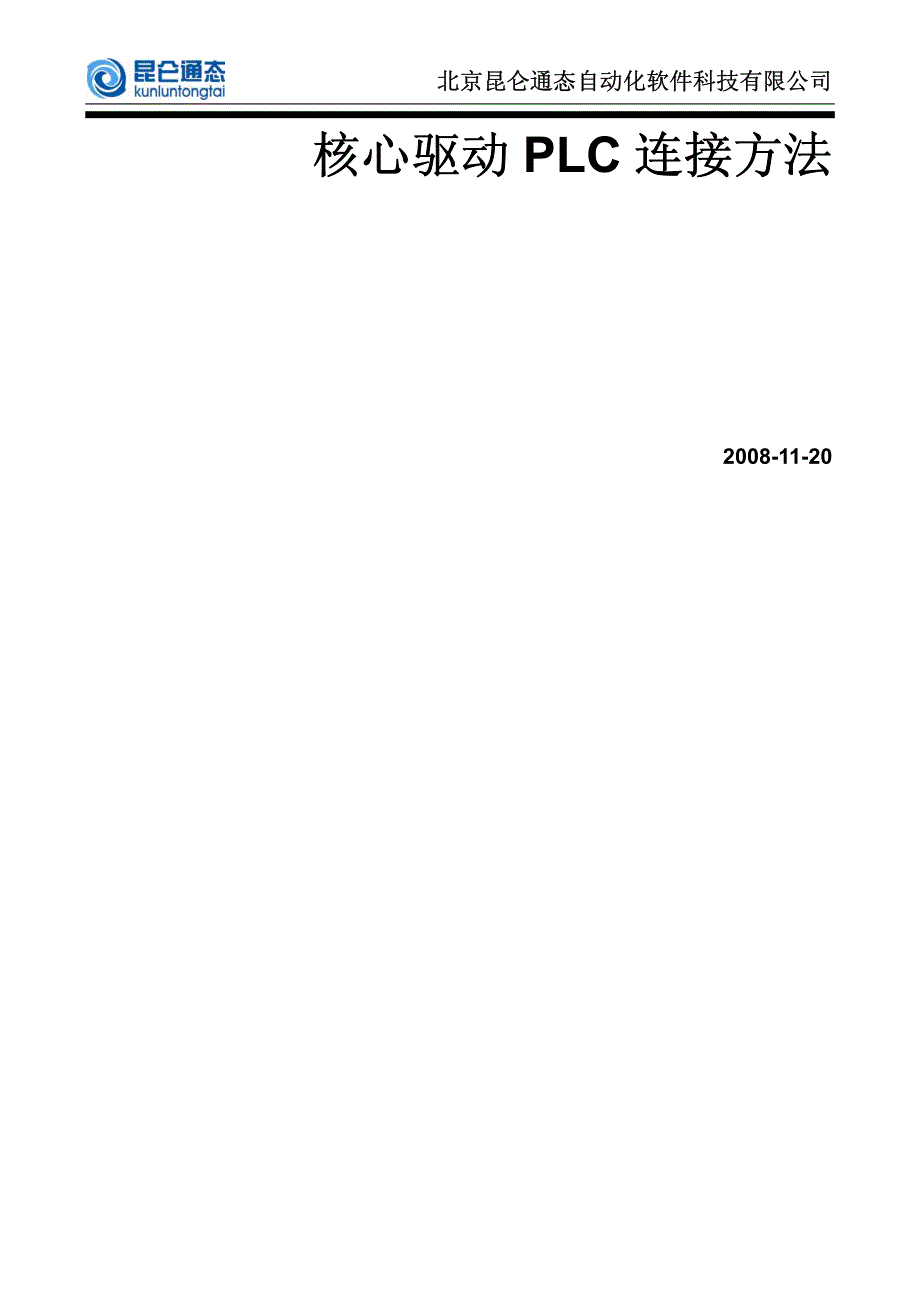

北京昆仑通态自动化软件科技有限公司北京昆仑通态自动化软件科技有限公司 核心驱动核心驱动 PLC 连接方法连接方法 2008-11-20 北京昆仑通态自动化软件科技有限公司北京昆仑通态自动化软件科技有限公司 目录目录 1.西门子_S7200PPI 4 1.1 设备简介 4 1.2 MCGS软件设置 4 1.3 PLC软件设置 4 1.4 设备地址范围 4 1.5 通讯连接方式及详细接线图 4 2.西门子S7_300_400MPI. 7 2.1 设备简介 7 2.2 MCGS软件设置 7 2.3 PLC软件设置 7 2.4 设备地址范围 7 2.5 通讯连接方式及详细接线图 8 3.扩展OMRONHOSTLINK 9 3.1 设备简介 9 3.2 MCGS软件设置 9 3.3 PLC软件设置 9 3.4 设备地址范围 9 3.5 通讯连接方式及详细接线图 10 4.欧姆龙FINS串口 11 4.1 设备简介.11 4.2 MCGS软件设置.11 4.3 PLC软件设置.11 4.4 设备地址范围.11 4.5 通讯连接方式及详细接线图 12 5.三菱_FX系列编程口. 13 5.1 设备简介 13 5.2 MCGS软件设置 13 5.3 PLC软件设置 13 5.4 设备地址范围 13 5.5 通讯连接方式及详细接线图 14 6.三菱_FX系列串口. 15 6.1 设备简介 15 6.2 MCGS软件设置 15 6.3 PLC软件设置 15 6.4 设备地址范围 15 24 小时技术服务热线：13911226735 13911226731 2 北京昆仑通态自动化软件科技有限公司北京昆仑通态自动化软件科技有限公司 6.5 通讯连接方式及详细接线图 16 7.三菱_Q系列编程口 . 17 7.1 设备简介 17 7.2 MCGS软件设置 17 7.3 PLC软件设置 17 7.4 设备地址范围 17 7.5 通讯连接方式及详细接线图 18 8.三菱_Q系列串口 19 8.1 设备简介 19 8.2 MCGS软件设置 19 8.3 PLC软件设置 19 8.4 设备地址范围 19 8.5 通讯连接方式及详细接线图 20 9.台达DVP系列PLC. 22 9.1 设备简介 22 9.2 MCGS软件设置 22 9.3 PLC软件设置 22 9.4 设备地址范围 22 9.5 通讯连接方式及详细接线图 23 10.莫迪康MODBUSRTU 24 10.1 设备简介 24 10.2 MCGS软件设置 24 10.3 PLC软件设置 24 10.4 设备地址范围 24 10.5 通讯连接方式及详细接线图 25 11. 莫迪康MODBUSTCP. 26 11.1 设备简介. 26 11.2 MCGS软件设置. 26 11.3 PLC软件设置 26 11.4 设备地址范围. 26 11.5 通讯连接方式及详细接线图. 27 24 小时技术服务热线：13911226735 13911226731 3 北京昆仑通态自动化软件科技有限公司北京昆仑通态自动化软件科技有限公司 1.西门子西门子_S7200PPI 1.1 设备简介设备简介 本驱动构件用于 MCGS 软件读写西门子 S7200 系列(CPU210/CPU212/CPU214/CPU215/CPU216/ CPU221/CPU222/CPU224/CPU226 等型号)PLC 设备的各种寄存器的数据，通讯协议采用西门子 PPI 协议。
1.2 MCGS 软件设置软件设置 父设备设置父设备设置 参数项 推荐设置 可选设置 注意事项 串口端口号 COM2 COM1/COM2/COM3/COM4 支持 RS485 通讯 通讯波特率 9600 9600/19200 必须与 PLC 通讯口设定相同 数据位位数 8 8 此协议数据位固定为 8 停止位位数 1 1 此协议停止位固定为 1 数据校验方式 偶校验 偶校验 此协议数据校验固定为偶校验 子设备设置子设备设置 参数项 推荐设置 可选设置 注意事项 设备地址 2 1-31 必须与 PLC 通讯口设定相同 通讯等待时间 500 正整数 当采集数据量较大时, 设置值可适当增大 1.3 PLC 软件设置软件设置 请参阅西门子_S7200PPI的帮助：S7_200PPI.chm 1.4 设备地址范围设备地址范围 寄存器类型 可操作范围 表示方式 说明 I 0-015.7 DDD.O 输入映象寄存器 Q 0-015.7 DDD.O 输出映象寄存器 M 0-031.7 DDD.O 中间存储器 V 0-5119.7 DDD.O 数据存储器 说明： D 表示十进制，O 表示八进制（范围为 0-7） 。
上述地址范围仅供参考，具体不同型号的 PLC，其地址范围请参考对应用户手册 1.5 通讯连接方式及详细接线图通讯连接方式及详细接线图 说明： 说明： 西门子 S7_200 系列 PLC 都可以通过 CPU 单元上的编程通讯口(PPI 端口)与 TPC 触摸屏连接，其 中 CPU226 有两个通讯端口，都可以用来连接触摸屏，但需要分别设定通讯参数通过 CPU 直接时需 要注意软件中通讯参数的设定，相关详细设定请参考帮助或 SIEMENS 公司提供的技术手册 24 小时技术服务热线：13911226735 13911226731 4 北京昆仑通态自动化软件科技有限公司北京昆仑通态自动化软件科技有限公司 1. 采用标准串口型号的西门子 PC/PPI 电缆电缆波特率 DIP 开关设置如下： 1）带有 5 个 DIP 开关的电缆 PC/PPI 电缆波特率开关选择电缆波特率开关选择 波特率 开关（1=上） 38400 000 19200 001 9600 010 4800 011 2400 100 1200 101 600 110 2）带有 8 个 DIP 开关的电缆 PC/PPI 电缆波特率开关选择电缆波特率开关选择 波特率 开关（1=上） 24 小时技术服务热线：13911226735 13911226731 5 北京昆仑通态自动化软件科技有限公司北京昆仑通态自动化软件科技有限公司 115200 110 57600 111 38400 000 19200 001 9600 010 4800 011 2400 100 1200 101 注释：其中需要把开关 5 设置为 0，即选择 Freeport 项。
PC/PPI电缆上的波特率DIP开关设置，必须与PLC波特率设置以及上位机SET PG/PC Interface中的 设置一致，西门子S7-200 PLC的波特率可通过STEP7-Micro/WIN编程软件来设置 2. 采用 RS232/485 转换器连接，RS485 的 A 正 B 负与 PLC 编程口 3 正 8 负连接 3. TPC 触摸屏的 RS485 接口采用的是 7 正 8 负的定义方式，PLC 编程口 3 正 8 负连接 注意： 1. 本驱动只支持串口型号的 PPI 电缆，不支持 USB 型号的 PPI 电缆，使用时请注意 2. TPC 触摸屏的 RS485 接口的详细引脚定义请查阅技术手册 24 小时技术服务热线：13911226735 13911226731 6 北京昆仑通态自动化软件科技有限公司北京昆仑通态自动化软件科技有限公司 2.西门子西门子 S7_300_400MPI 2.1 设备简介设备简介 本驱动构件用于 MCGS 软件通过 MPI 适配器读写西门子 S7-300/400 系列 PLC 设备的各种寄存器的数 据，通讯协议采用西门子 MPI 协议 2.2 MCGS 软件设置软件设置 父设备设置父设备设置 参数项 推荐设置 可选设置 注意事项 串口端口号 COM1 COM1/COM2/COM3/COM4 支持 RS232 通讯 通讯波特率 19200 19200/38400 必须与 PLC 通讯口设定相同 数据位位数 8 8 此协议数据位固定为 8 停止位位数 1 1 此协议停止位固定为 1 数据校验方式 奇校验 奇校验 此协议数据校验固定为奇校验 子设备设置子设备设置 参数项 推荐设置 可选设置 注意事项 PLC 站地址 2 2-126 必须与 PLC 实际站地址相同 PLC 槽号 2 0-31 必须与 PLC 实际槽号相同 PLC 机架号 0 0-31 必须与 PLC 实际机架号相同 通讯响应时间 800 正整数 当采集数据量较大时, 设置值可适当增大 通讯帧格式 格式 A 格式 A/格式 B/格式 C/格式 D 选择方式参考帮助 本站地址 0 0-255 必须与上位机的地址相同 网络传输率 187.5Kbps 19.2Kbps/187.5Kbps/1.5Mbps 必须与 PLC 通讯口设定相同 最高站地址 31 15/31/63/126 必须与 PLC 通讯口设定相同 2.3 PLC 软件设置软件设置 请参阅西门子S7_300_400MPI的帮助：S7_300MPI.chm 2.4 设备地址范围设备地址范围 寄存器类型 可操作范围 表示方式 说明 I 0~65535.7 DDD.O 输入寄存器 Q 0~65535.7 DDD.O 输出寄存器 M 0~255.7 DDD.O 位寄存器 DB 0~65535.7 DDD.O 数据块寄存器 T 0~255 DDDD 时间寄存器 C 0~255 DDDD 计数寄存器 说明： D 表示十进制，O 表示八进制（范围为 0-7） 。
24 小时技术服务热线：13911226735 13911226731 7 北京昆仑通态自动化软件科技有限公司北京昆仑通态自动化软件科技有限公司 上述地址范围仅供参考，具体不同型号的 PLC，其地址范围请参考对应用户手册 2.5 通讯连接方式及详细接线图通讯连接方式及详细接线图 使用专用的标准西门子 MPI 适配器(PC-Adapter)与上位机 RS232 口通讯 MPI适配器(PC-Adapter)的串口通讯的波特率可通过适配器上的DIP开关进行设置，且必须与上位机Set PG/PC Interface中PC Adapter的本地连接设置一致 西门子原厂 MPI 适配器有两种型号，分别为：6ES7 972-0CA23-0XA0 和 6ES7 972-0CA20-0XA0其中 6ES7 972-0CA20-0XA0 只支持 19200 的波特率 注意：部分国内兼容的 MPI 适配器只能支持部分网络传输率及串口通讯的波特率，请使用时注意建 议先使用西门子编程软件 Step7 测试确认一下 在与 TPC 通讯时，有时需要附加通讯电缆与适配器器相接，其接线图如下： 注意：TPC RS232 端口与 MPI 适配器之间电缆的的最长距离不能超过 15 米。
24 小时技术服务热线：13911226735 13911226731 8 北京昆仑通态自动化软件科技有限公司北京昆仑通态自动化软件科技有限公司 3.扩展扩展 OmronHostLink 3.1 设备简介设备简介 本驱动构件用于 MCGS 软件通过 HostLink 串口读写欧姆龙 PLC 设备的各种寄存器的数据，支持欧姆 龙 C、CV、CS/CJ、CP 系列部分型号的 PLC，通讯协议采用欧姆龙 HostLink(C-Mode)协议 3.2 MCGS 软件设置软件设置 父设备设置父设备设置 参数项 推荐设置 可选设置 注意事项 串口端口号 COM1 COM1/COM2/COM3/COM4 支持 RS232 通讯 通讯波特率 9600 9600/19200/38400/57600/112500 必须与 PLC 通讯口设定相同 数据位位数 7 7/8 必须与 PLC 通讯口设定相同 停止位位数 1 1/2 必须与 PLC 通讯口设定相同 数据校验方式 偶校验 偶校验/奇校验/无校验 必须与 PLC 通讯口设定相同 子设备设置子设备设置 参数项 推荐设置 可选设置 注意事项 设。
