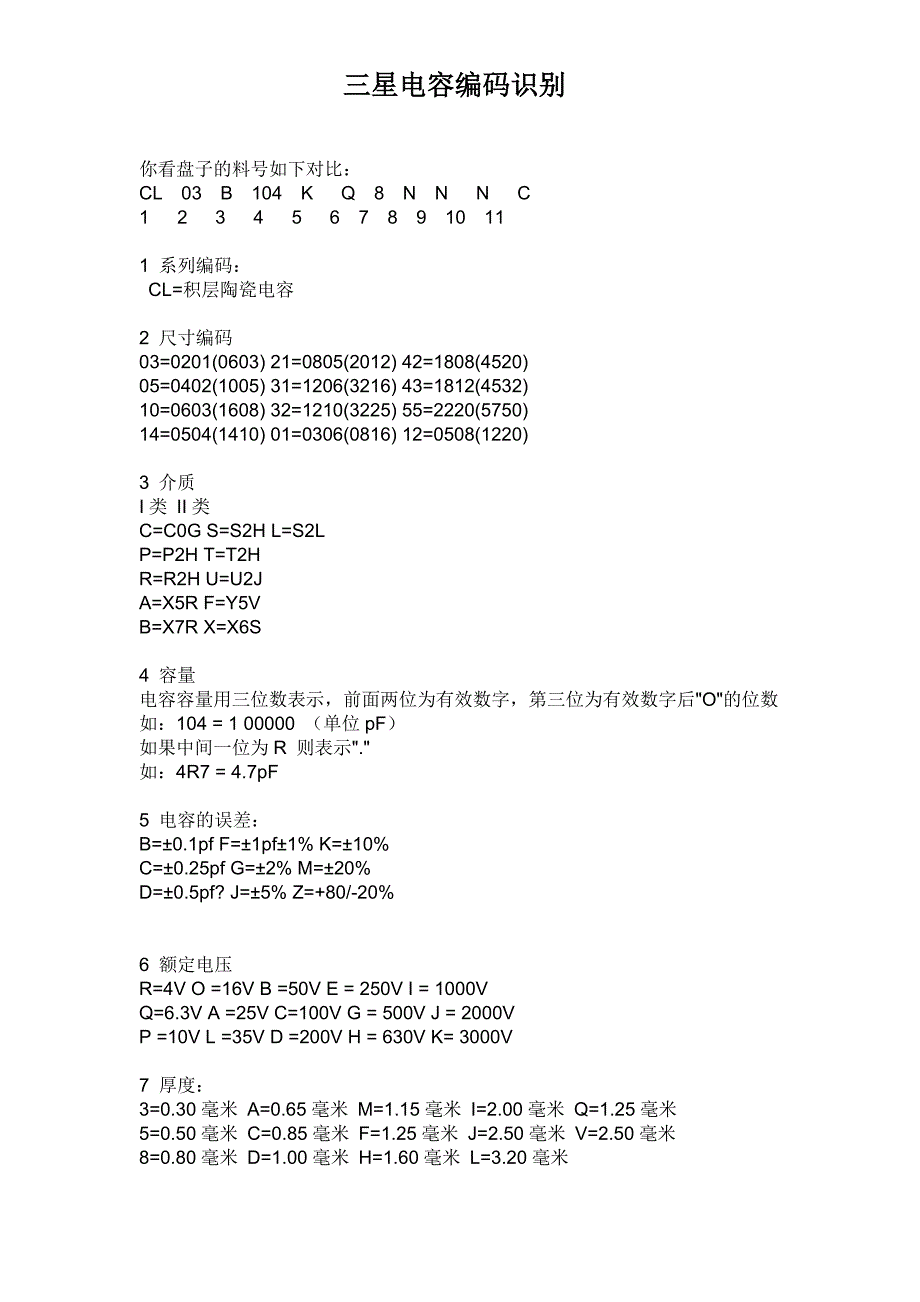

三星电容编码识别

三星电容编码识别三星电容编码识别你看盘子的料号如下对比： CL 03 B 104 K Q 8 N N N C 1 2 3 4 5 6 7 8 9 10 11 1 系列编码：CL=积层陶瓷电容2 尺寸编码 03=0201(0603) 21=0805(2012) 42=1808(4520) 05=0402(1005) 31=1206(3216) 43=1812(4532) 10=0603(1608) 32=1210(3225) 55=2220(5750) 14=0504(1410) 01=0306(0816) 12=0508(1220)3 介质 I 类 II 类 C=C0G S=S2H L=S2L P=P2H T=T2H R=R2H U=U2J A=X5R F=Y5V B=X7R X=X6S 4 容量 电容容量用三位数表示，前面两位为有效数字，第三位为有效数字后“O“的位数 如：104 = 1 00000 （单位 pF） 如果中间一位为 R 则表示“.“ 如：4R7 = 4.7pF5 电容的误差： B=±0.1pf F=±1pf±1% K=±10% C=±0.25pf G=±2% M=±20% D=±0.5pf? J=±5% Z=+80/-20% 6 额定电压 R=4V O =16V B =50V E = 250V I = 1000V Q=6.3V A =25V C=100V G = 500V J = 2000V P =10V L =35V D =200V H = 630V K= 3000V 7 厚度： 3=0.30 毫米 A=0.65 毫米 M=1.15 毫米 I=2.00 毫米 Q=1.25 毫米 5=0.50 毫米 C=0.85 毫米 F=1.25 毫米 J=2.50 毫米 V=2.50 毫米 8=0.80 毫米 D=1.00 毫米 H=1.60 毫米 L=3.20 毫米 8 内电极 A=常规产品 钯/银/镍屏蔽/锡 100% N=常规产品 镍/铜/镍屏蔽/锡 100% G=常规产品 铜/铜/镍屏蔽/锡 100% L=低侧面产品 镍/铜/镍屏蔽/锡 100%9 产品编码 A =阵列(2-元素) L =LICC B =阵列(4-元素) N =常规 P =自动 C=高频10 特殊编码11 包装编码 B=散装 O=纸版箱料带,10 英寸料盘 E=压花纸版箱,7 英寸料盘 P=散装箱 D=纸版箱料带,13 英寸料盘(10000ea) F=压花纸版箱,13 英寸料盘 C=纸版箱料带,7 英寸料盘 L=纸版箱料带,13 英寸料盘(15,000ea) S=压花纸版 箱,10 英寸料盘。
