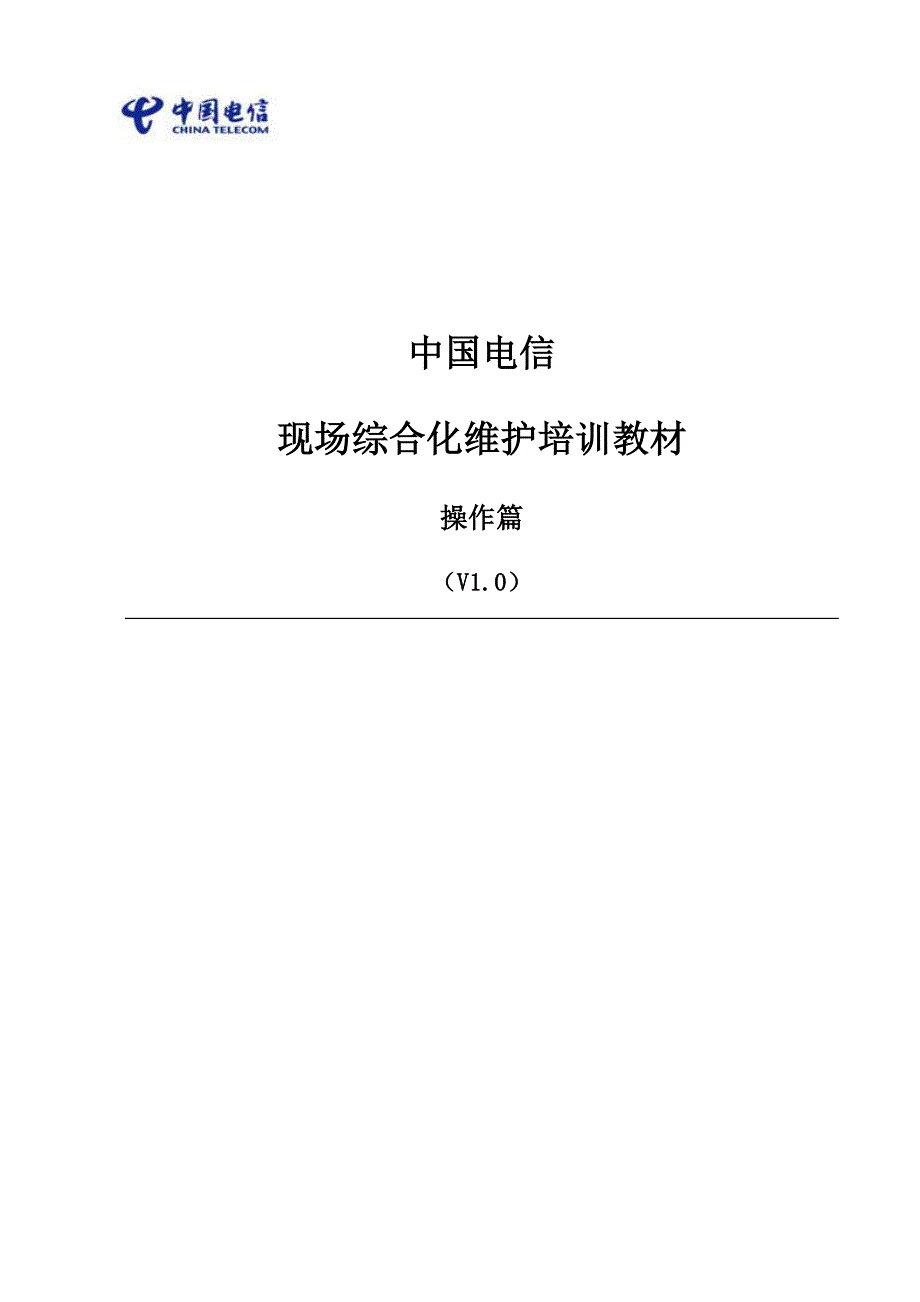

中国电信现场综合化维护培训教材操作篇（V1.0）目 录第1章 现场综合化维护场景概要 1第2章 积极性维护作业筹划 32.1 积极性维护作业概述 32.2 机房巡检 32.3 室外道路巡检 72.4 铁塔天馈巡检 92.5 室分系统及信源巡检 132.6 线路整治 152.6.1 光缆线路整治 152.6.2 电缆线路整治 182.6.3 杆路整治 192.6.4 管道整治 21第3章 障碍解决 233.1 障碍解决概述 233.2 机房障碍 233.2.1 动力障碍 233.2.2 光路障碍 263.2.3 设备障碍 283.3 线路障碍 293.3.1 电缆线障碍 293.3.2 光缆线障碍 323.4 无线障碍 34第4章 现场资源管理 384.1 现场资源管理概述 384.2 D类机房资源管理 384.3 线路资源管理 404.4 无线资源管理 434.4.1 WLAN资源管理 434.4.2 室分资源管理 444.4.3 基站资源管理 45第5章 业务开通 465.1 业务开通概述 465.2 线路开通 46第6章 工程现场配合 486.1 工程现场配合概述 486.2 D类机房工程现场配合 486.3 线路工程现场配合 506.4 无线工程现场配合 536.4.1 WLAN工程现场配合 536.4.2 室分工程现场配合 556.4.3 基站工程现场配合 57第7章 风险操作 60第1章 现场综合化维护场景概要现场综合化维护场景由多种工作任务组合而成，分八大工作场景和3大作业对象。
共25项子场景25个子场景搭建构造如图1-1所示图1-1 25项子场景构造图一、八大工作任务1、 积极性维护作业，涉及平常巡检、专项整治工作2、 障碍解决，根据障碍发生的地点分为D类机房障碍、线路障碍、无线障碍3、 现场资源管理，根据资源地点分为D类机房资源管理、线路资源管理、无线资源管理4、 业务开通，现场综合化维护重要波及线路开通5、 工程现场配合，根据工程地点分为D类机房工程配合、无线工程配合、线路工程配合6、 风险操作，现场综合化维护风险操作重要指割接、隐患解决、应急演习等工作，操作流程与措施在前五大场景中均有体现，本任务仅绘制风险操作流程7、 指挥任务，任务流程与措施参照前五大场景，本场景在教材中不作描述8、 现场祈求支撑，该任务重要是针对现场维护人员在维护工作中遇到困难时发起祈求支撑流程，不波及到具体操作，不在该教材中描述二、3大作业对象1、 D类机房：涉及机房内所有设备（无线接入、有线接入、配线架、动环、天馈等……）2、 线路：含室外道路所有线路及设备（杆路、管道、线路）3、 无线：含无线基站、室内分布系统、WLAN设备等第2章 积极性维护作业筹划2.1 积极性维护作业概述积极性维护作业涉及平常巡检及线路整治工作，维护内容如图2-1所示。
平常巡检按照巡检场景可分为：机房巡检、室外道路巡检、铁塔天馈巡检、室分系统及信源巡检四个场景线路整治工作整治点涉及：光缆线路整治、电缆线路整治、杆路整治及管道整治图2-1 积极性维护作业内容2.2 机房巡检机房巡检流程，如图2-2所示图2-2 机房巡检流程图1、 检查内外部环境序号操作环节操作要点1看墙面及机房外部标记1、检查机房围墙，保证围墙内无干木、纸张等易燃物，走道无杂物堵塞；2、检查机房地基，保证地基的基本圈梁比自然地坪高出0.4m(根据各地实际状况）以上，并无下沉降2检查电力引入线缆检查电力引入线缆，规定无松动、无脱落、破损以及老化现象3机房外标示牌检查1、查看机房外标示牌，规定无破损和脱漏，标记符合规范规定，机房负责人员和维护人员联系贴在醒目地方4检查门、窗保证密闭防尘且完好无损，机房若有透明的玻璃窗，需要在窗上粘贴反光纸，以减少阳光的照射，减少空调的负荷5进入机房插卡取电插拔卡照明控制正常，无异常现象6机房内标示牌检查1、查看机房外标示牌，规定无破损和脱漏，标记符合规范规定，机房负责人员和维护人员联系贴在醒目地方7检查机房内温、湿度检查机房内温、湿度计，温度正常范畴10－32℃，温度正常范畴15%－80%8看机房孔洞封堵1、检查封堵材料2、关闭照明3、多角度观测4、查看孔洞与否有光漏出9看照明、地面1、检查机房电压满足照明供电220V原则，保证平常照明正常。
2、检查机房电压满足照明供电220V原则，保证应急照明正常3、检查灯管、灯架、灯罩，规定完好、无脱落和不亮现象4、检查电源插座，规定走线无松动、无脱落、无破损以及无老化现象5、检查地砖或静电地板有无损坏或缺失10检查消防设施1、检查消防设备与否符合消防原则，（正常25平方米机房应至少配备两只灭火器）2、检查灭火器与否固定牢固3、检查灭火器无漏液、无腐蚀、无灰尘、批示正常并在有效期内，否则应立即更换4、灭火器放在指定位置2、 检查设备运营状态 序号操作环节操作要点11听机房内有无告警声音1、听有无告警声音12闻机房内有无异味1、闻有无异味13看DDF、ODF、MDF架及走线架上的电缆走线1、检查各类线缆，规定排列整洁、绑扎规范和连接可靠（涉及ODF/DDF、2M线、光缆、终端盒、盘纤盒、尾纤和法兰盘）、无松动、无脱落、无破损、接头紧固2、检查各类线缆标记，规定齐全3、检查机房走线与否规范14看机架、设备接地线、防雷接地排1、打开机柜查看机架（涉及门）与否装有接地2、查看接地线的线径与否符合规范规定、机架接地与否两端连接可靠 3、检查设备与否安装接地4、检查防雷接地排安装位置与否符合原则；机房内、外防雷接地牌与否固定牢固、机房内各个设备与否连接防雷接地牌。
15看交流屏1、看机架运营灯与否常亮2、看显示面板上A\B\C三相电压与否缺项或欠压3、检查防雷模块与否损坏4、看空开有无标签16看开关电源柜及开关电源柜背板1、看机架运营灯常亮2、检查监控模块显示屏信息有无告警3、检查开关电源柜内部防雷4、检查标签有无脱落5、检查空开、熔丝正常，检查各类连接线牢固、无脱落、烧焦痕迹6、测量空开、电源线及电缆接头的温度与否过高17看蓄电池1、检查蓄电池组的外观与否正常，有无起鼓、变形等状况2、检查极柱、连接条与否有松动等现象并用扳手紧固电池连接条3、检查蓄电池的正负连接头与否有氧化、腐蚀等现象4、检查蓄电池的安全阀与否正常，有无积霜、漏夜等现象5、用万用表直流电压档对蓄电池的单体电压和总电压进行测量18看空调1、检查空调室内机工作模式、控制面板及温度设立与否正常（模式为制冷，温度为26－28度）空调外机(防盗保护罩)2、检查空调室内机排水管与否正常（看有无破损、漏水等现象）3、检查空调室内机冷媒管与否正常（看有无破损、漏水等现象）4、检查空调外机，保证空调外机装有防盗保护罩，并且安装牢固5、检查空调室外机运营状况6、看空调外机翅片与否清洁19看DDF、ODF、MDF架1、标签、标记2、走线3、接地线20看汇聚设备1、设备批示灯21看互换设备1、电扇运营状态灯22看AG设备1、电扇运营状态灯23看OLT设备1、电扇运营状态灯24看ONU设备1、电扇运营状态灯25看PDH、SDH传播设备1、设备批示灯26看DWDM波分设备1、电扇运营状态灯27看IPRAN 设备1、电扇运营状态灯28看OSN设备1、机架告警灯 2、电扇运营状态灯29看无线BTS设备及天馈线接头1、检查BTS射频板（CRFU）上连接馈线头与否牢固2、检查连接射频板馈线上贴的标记与否对的，采用色环标注法，红、黄、蓝分别代表1扇区、2扇区、3扇区，双色环为主集，单色环为分集3、检查避雷器两端接头与否牢固4、检查避雷器连接处1/2跳线处标记与否与连接射频板处跳线与否一致30看无线BBU设备1、检查设备单板批示灯3、 测试设备序号操作环节操作要点31对交流配电箱、蓄电池、开关电源内螺丝连接处温度进行测量，和室内温度相仿为正常1、打开点温仪并把单位调至℃ 2、移动点温仪将红色光点处在交流配电箱、蓄电池、开关电源内螺丝连接处温度进行测量，和室内温度相仿为正常3、对于温度高的点进行螺丝结实32测量浮充状态下电池总电压、单体电压1、使用万用表测试（1）打开万用表，对仪表进行校正（2）并调至直流档 （3）将万用表准备好，做好绝缘保护措施（4）万用表针脚紧触电池正负极柱 （5）记录显示读数2、单体电压正常范畴2.20~2.27V，总电压正常范畴53.5-54V3、各组蓄电池放电电流相差不不小于10%4、紧固电池极柱33动环监控测试对交流停电、开关电源进行动环监控“穿越”测试4、 清洁设备序号操作环节操作要点34清洁各类设备及电扇滤网1、佩戴防静电手环 ，并将其插头一端插入机柜上标记ESD的防静电插孔，或者佩戴防静电手套。
2、用毛刷清理机柜灰尘3、用干抹布清理机房蓄电池、空调、墙壁、机柜外框灰尘4、用十安螺丝刀沿逆时针方向松开待更换电扇框上的面板螺丝钉5、拉住待更换电扇框与背板连接器脱离6、待电扇停转后，拉住电扇框拉手将电扇拉出业务框 7、用毛刷和吸尘器对电扇进行清理8、清理完毕后将电扇插入到本来相应的插槽 9、用十字螺丝刀沿顺时针方向拧紧电扇框两边的面板螺钉10、用手在电扇上部感知与否正常运转11、观测灯与否正常，一般绿色代表正常35清洁空调滤网1、关闭空调电源2、打开防尘面板3、取出滤网 4、到室外进行清理 5、将清理好的防尘网安装到空调主机上6、打开空调5、 检查地下室序号操作环节操作要点36室内环境1、检查室内有无杂物2、有无废弃充气设备37看电缆充气设备运营状态1、运营与否正常2、气压流量与否达标3、与否有漏气现象4、空压机放水5、清洁38地下室管孔封堵地下室管孔封堵39地下室照明设备地下室照明设备40地下室线缆布放规范地下室线缆布放规范41地下室线缆支架齐全、牢固地下室线缆支架齐全、牢固42地下室线缆标记地下室线缆标记43消防设施1、检查灭火器6、 打扫环境、离开序号操作环节操作要点44打扫地面打扫地面45填写入室登记记录填写入室登记记录46关灯、关门离开关灯、关门离开2.3 室外道路巡检室外道路巡检流程，如图2－3所示。
图2－3室外道路巡检流程图1、 检查路由环境 序号操作环节操作要点1看线路路由周边环境1、检查路由上有无堆放易燃易爆物品和腐蚀性物质2、检查路由上有无外力施工隐患、植树、栽竹状况3、检查路由上与否有限高。
