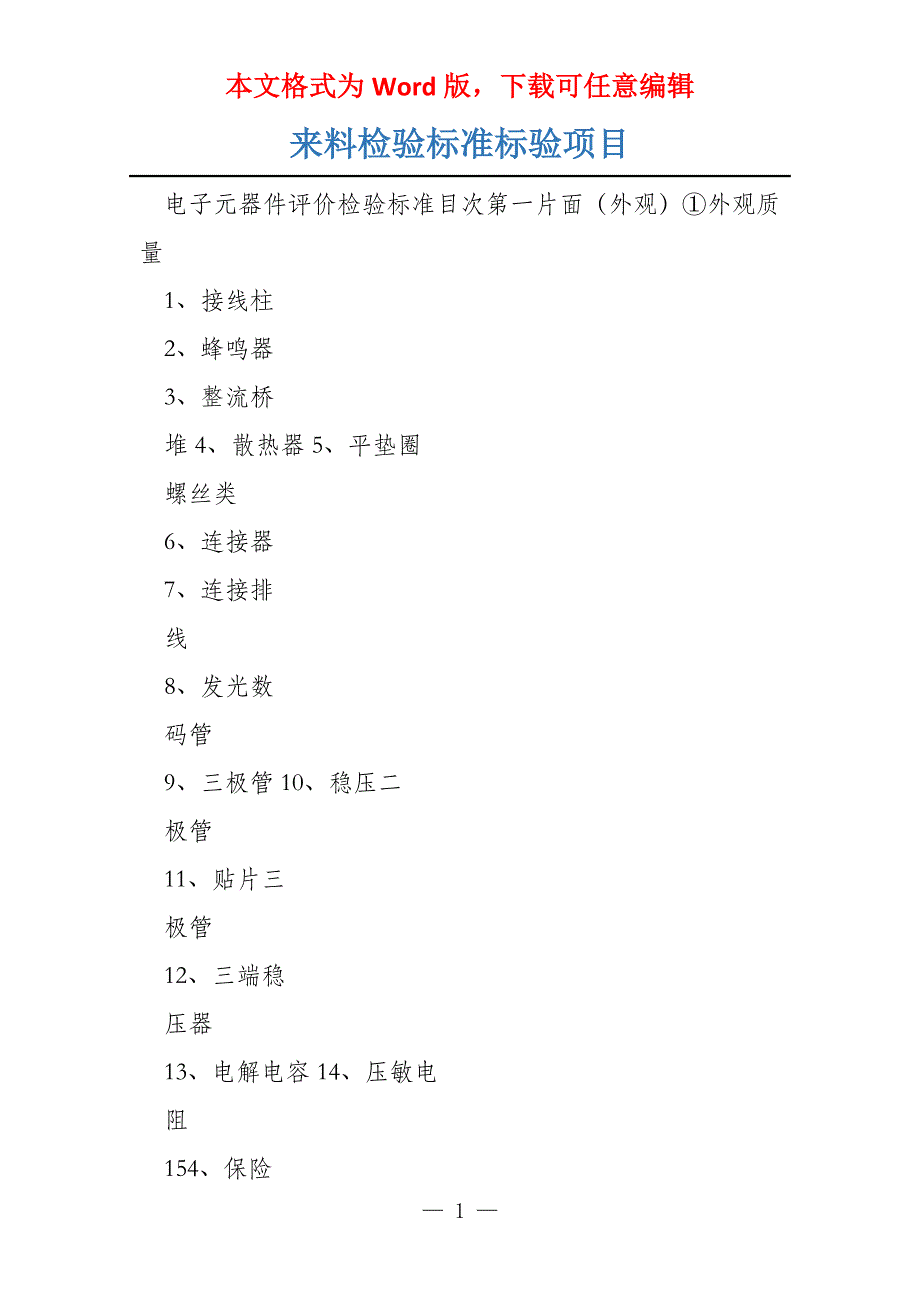

本文格式为Word版，下载可任意编辑来料检验标准标验项目 电子元器件评价检验标准目次第一片面（外观）①外观质量 1、接线柱 2、蜂鸣器 3、整流桥 堆4、散热器5、平垫圈 螺丝类 6、连接器 7、连接排 线 8、发光数 码管 9、三极管10、稳压二 极管 11、贴片三 极管 12、三端稳 压器 13、电解电容14、压敏电 阻 154、保险 管 16、扼流圈17、开关变 压器 18、固定电 阻 19、PCB板20、瓷片电 容 21、贴片电 容 22、贴片电 阻 23、IGBT温 度传感器 24、继电器 25、诣振电容26、谐振器27、色环电 感 28、焊条、 锡丝 29、接地线30、辅料类 第一片面（外观）②包装质量检验 1、蜂鸣器 2、发光数码 管3、贴片二 极管 4、整流二 极管开 关二极管 快速二极 管 5、保险管 6、PCB板 7、IC芯片 8、继电器 9、蜂鸣器10、平垫圈 螺丝类 第一片面（外观）③尺寸检验 1、贴片三极管 2、三端稳压 器 3、保险管 4、贴片电 阻 5、继电器 6、接地线 7、扼流圈 8、互感器 9、开关变 压器 10、PCB板 其次片面/电气性能测试 接线柱跳线蜂鸣器整流桥堆连接排线发光数码 管 三极管稳压二极 管 贴片二极 管 防雷管整流二极 管 开关二极 管 贴片三极 管 稳压二极管 快速二极管 贴片二极管 整流二极管 开关二极管 快速二极管 三端稳压 器 电解电容压敏电阻保险管扼流圈共模线圈开关变压 器 固定电阻瓷片电容贴片电容 贴片电阻IC芯片IGBT继电器谐振器光电耦合 器 色环电感第三片面/通用检验工程 1、插拔力 2、插针保持 力3、保险管 拉力测试 4、保险管 扭力测试 5、保险管 管子强度 6、镀层厚 度 7、成分分 析 8、可焊性9、耐焊性10、盐雾试 验 11、稳态湿 热 12、耐湿性 13、耐热性14、过电流能 力15、RoHS 测试 16、引脚强 度 －抗拉力 17、自由跌 落 18、PCB★ 抗剥强度 19、PCB★ 翘曲度测 试 20、低温贮 存 21、高温老 化 22、高温贮 存 23、潮态试 验 24、电解电 容★电耐久 性 25、装配26、成分分析27、电解 电容★材 质分析28、耐压29、绝缘电 阻 30、针焰31、电解电 容耐压 32、电解电 容绝缘 电阻 33、电解电 容★防爆 试验 34、阻燃性35、耐电流 冲击 36、方波冲 击 37、限制电压38、阻燃特性39、端子 拉力 40、引脚强 度-弯曲 41、引脚强 度－拉力 42、高温参 数测试 43、元件附 着力 44、灼热丝 试验 45、针焰试 验 46、漏电起 痕试验 47、吸水率48、IGBT★ ★老化测验 49、IGBT★★临界增长性 序号类别检验工程技术要求检验方法检验工具抽样判定检验水平 第一片面（外观）①外观质量 第一片面外观1、外观质量 接线柱 1.外观平整,无缺料、裂痕,镀层平匀,有光泽、无电镀不良现象,边角无毛刺、无变形. 2.接线柱接触面、跳线外观无氧化、锈迹,无影响其导电性能的污物;引脚无弯曲、折断等影响 插件和使用的缺陷. 3.材质规格符合设计要求. 4.附有供给商的出厂检验报告，报告内容务必与实物一致。
5.外包装及最小包装要求贴有RoHS标记，并供给合格RoHS报告 目视 C AQL=1.0 Ⅱ 蜂鸣器 1.蜂鸣器件无刮伤；外壳涂覆层应完整、无起泡、无花纹；引脚无锈迹、无氧化、无弯曲、无 折断 2.器件布局紧凑；正负极性标志正确、明显，用橡皮擦擦拭15s仍明显完整 3.型号规格、品牌应符合产品规格书或确认单要求 目视 C AQL=1.0 Ⅱ 整流桥堆 1．产品包装应防潮，包装袋上应标明数量、名称、规格、型号、生产日期及生产厂家．要求用 防静电包装，|静电电压|≤0.2KV 2．产品外观标明生产厂家、规格型号、+端、AC端等标记，外观无明显可见损伤． 3．引脚无氧化、无锈迹、无弯曲、无折断． 4．有明显的极性标志及规格标识明显可辨，用沾水湿布擦拭15s后仍明显完整 5．附有供给商的出厂检验报告，报告内容务必与实物一致 6. 外包装及最小包装要求贴有RoHS标记，并供给合格RoHS报告 目视 C AQL=1.0 Ⅱ 散热器 1.外观清洁、平整,无翘曲、无油污等不良现象,边角及螺孔无毛刺、无变形.外观处理、材质规 格及其它应符合设计图纸要求。
2．附有供给商的出厂检验报告，报告内容务必与实物一致 3. 外包装及最小包装要求贴有RoHS标记，并供给合格RoHS报告目视 C AQL=1.0 Ⅱ 平垫圈螺丝类 1.外观光滑、平整,无明显飞边、裂痕,无缺料及锈蚀等现象. 2.外观镀锌. 3.料应符合相关图纸或标准要求. 4. 附有供给商的出厂检验报告，报告内容务必与实物一致 5.外包装及最小包装要求贴有RoHS标记，并供给合格RoHS报告目视 C AQL=1.0 Ⅱ 连接器 1．端子塑胶致密、无破损、无裂纹；插针无氧化、无绣迹、无折断、无弯曲 2．端子塑胶体上应有制造厂厂名或商标等标志内容且符合图纸要求；标志内容应正确、完整、 明显， 3．端子型号规格、端子塑胶体的材料、颜色应符合图纸要求4．插针的基材、镀层应符合图纸要求 5．附有供给商的出厂检验报告，报告内容务必与实物一致 6. 外包装及最小包装要求贴有RoHS标记，并供给合格RoHS报告目视 C AQL=1.0 Ⅱ 连接排线 1.导线柔嫩、有光泽、无破损、无压痕，外皮平匀、无突起。
2.端子塑胶致密、无破损、无裂纹；插针无氧化、无绣迹、无折断、无弯曲 3.插针和导线压接坚韧、无脱落、无松动，压接方式符合标准模范要求；不得有露芯线现象 4.导线的线号、颜色、应符合图纸要求 5.插针的基材、镀层应符合图纸要求 6.附有供给商的出厂检验报告，报告内容务必与实物一致 7.外包装及最小包装要求贴有RoHS标记，并供给合格RoHS报告目视 C AQL=1.0 Ⅱ 发光数码管 外观无明显可见损伤、变形、崩缺；外观漆层及薄膜无起泡或脱落,底面胶无裂纹；引脚无氧化、无锈迹、无弯曲、无折断. 注：一致规格的数码管由不同供给商供给时，其亮度及字划应保持一致；目视 C AQL=1.0 Ⅱ 三极管 1.内外包装标示明确（包括供给商名称.产品名称.规格型号.数量.生产日期） 2.外包装应坚韧.无破损.变形.要具有良好的防潮.防压及防腐蚀等措施 3.核对样品，外观字符要与样品相符，且用酒精擦洗15S丝印完好 4.封体光亮，无影响装配或成形的毛刺及缺损 5.引脚坚韧，光亮笔直，无机械伤痕，变形等缺陷 6.附有供给商的出厂检验报告，报告内容务必与实物一致。
7.要求用防静电包装，|静电电压|≤0.2KV 8.外包装及最小包装要求贴有RoHS标记，并供给合格RoHS报告目测 C AQL=1.0 Ⅱ 稳压二极管 1.要有明确的极性，且极性标示要一致.坚韧.光亮.笔直.无机械伤痕.变形等缺陷 2.核对样品，外观字符要与样品相符，且用酒精擦洗15S丝印没有模糊目测 C AQL=1.0 Ⅱ 贴片三极管 1.盘式布局的支架应完好无破损，器件养护带感激完好； 2.支架上应有(供给商名称.产品名称.规格型号.数量.生产日期）且应符合确认书要求； 3.元器件无损伤，引出端镀层无氧化、无锈迹、无污物. 4.对应的三个脚正确. 5.元器件上丝印应与样品一致. 6.附有供给商的出厂检验报告，报告内容务必与实物一致 7.要求用防静电包装，|静电电压|≤0.2KV 8.外包装及最小包装要求贴有RoHS标记，并供给合格RoHS报告目视 C AQL=1.0 Ⅱ 三端稳压器 1.外观无明显可见损伤；引脚无氧化、无锈迹、无弯曲、无折断 2.器件标志正确、完整、明显，用沾水的棉球擦三次仍明显完整，标志内容包括：型号、品牌、产地等。
3.附有供给商的出厂检验报告，报告内容务必与实物一致 4.外包装及最小包装要求贴有RoHS标记，并供给合格RoHS报告目视 C AQL=1.0 Ⅱ 电解电容 1.本体标志内容正确、完整、明显，用沾水的棉球擦三次仍明显完整 2.金属外壳，带绝缘套，有防爆槽（Φ8以上）； 3.引脚无氧化、无锈迹、无破损、无污物、无变形、无折断，与电容器本体结合坚韧目视 C AQL=1.0 Ⅱ 压敏电阻 1.无明显可见损伤，外观完整光滑，无裂纹，无起泡，无花纹，引脚无锈迹，无氧化，无折断 2.标志内容正确，完整，明显，用沾水的棉球擦三次仍明显完整目测— 16 —。
