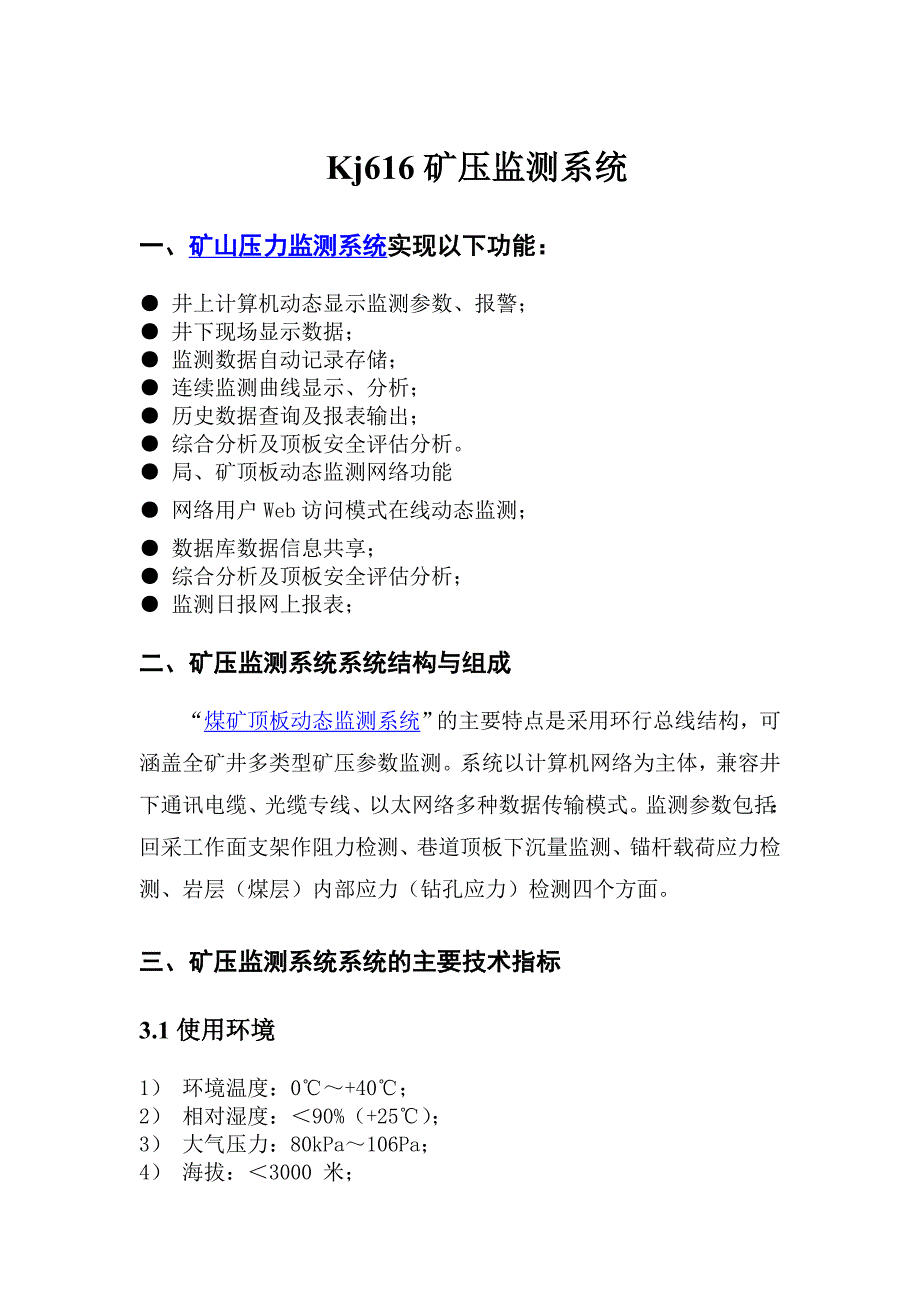

Kj616矿压监测系统一、矿山压力监测系统实现以下功能： ● 井上计算机动态显示监测参数、报警；● 井下现场显示数据；● 监测数据自动记录存储；● 连续监测曲线显示、分析；● 历史数据查询及报表输出；● 综合分析及顶板安全评估分析● 局、矿顶板动态监测网络功能● 网络用户Web访问模式动态监测； ● 数据库数据信息共享；● 综合分析及顶板安全评估分析；● 监测日报网上报表；二、矿压监测系统系统结构与组成“煤矿顶板动态监测系统”的主要特点是采用环行总线结构，可涵盖全矿井多类型矿压参数监测系统以计算机网络为主体，兼容井下通讯电缆、光缆专线、以太网络多种数据传输模式监测参数包括：回采工作面支架作阻力检测、巷道顶板下沉量监测、锚杆载荷应力检测、岩层（煤层）内部应力（钻孔应力）检测四个方面三、矿压监测系统系统的主要技术指标3.1使用环境1） 环境温度：0℃～+40℃；2） 相对湿度：＜90%（+25℃）；3） 大气压力：80kPa～106Pa；4） 海拔：＜3000 米；5） 无显著振动和冲击的场合；6） 允许在煤矿井下含瓦斯等爆炸性气体但无腐蚀性气体的环境中使用；3.2 矿压监测系统系统综合技术指标监测服务器操作系统: Windows 2000 service sp4数据库平台： SQL server 2005 标准版网络平台：局域网1）系统分站容量 1——16 （通讯分站）2）系统监测点数< 10003）系统通讯距离:通讯线缆：<10km 光纤及以太网<25km4）巡测周期 5秒/分站5）传输接口CAN总线信号 串行异步6）通讯速率2400—19200BPS3.3 矿压监测系统传输接口的技术指标1) 输入通道 1——4路2）输入接口CAN总线信号3）输出接口RS-2324）安全隔离方式光电耦合（2500V）5）电源 AC 220V 0.1A6）具有通讯指示灯以及电源上电指示灯3.4 矿压监测系统通讯分站的技术指标1） 站点容量 1——162） 显示方式LCD 128*64 LED背光3） 通讯方式RS-485 2400bps4） 通讯距离1200m (工作面)5） 电源DC18V （本安电源）150 mA6）防爆形式本质安全型Exibl7）缓存容量：32KB3.5矿压监测系统矿用压力传感器的技术指标1）压力通道数 22）量程 0——60Mpa3）精度1.5%4) 显示方式3位数显高强光LED5) 通讯方式：无线电磁波通信6）通信距离：100米（工作面）7) 电源DC3.6V （锂电池） 50mA8）防爆形式本质安全型Exibl3.6 矿压监测系统矿用围岩移动传感器的技术指标1）安装深度 1——20米2）量程 0——300/500mm3) 测量精度1%4）电源 7——12V 20mA5）输出RS-485 串行异步6）通信距离：1200米7）通信速率：2400bps6）防爆形式本质安全型Exibl3.7 矿压监测系统矿用本安型锚杆（索）应力传感器的技术指标1）量程 0——450KN2）测量精度1%3）输出信号 0——125mV4）电源 7——18V5）防爆形式本质安全型Exibl3.8 矿压监测系统矿用本安型钻孔应力传感器的技术指标1）安装范围 1——12m2) 量程 0——25 MPa3）测量精度2.5%4）输出信号 0——125mV5）电源 7——18V6）防爆形式本质安全型Exib1 矿压监测系统煤矿顶板动态监测系统配置详单序号产品）名称型号单位数量井上部分1地面监控主机研华510台12激光打印机HP1025台13UPS电源STK 1000VA台14通信线路避雷器KJ76N-L台5数据处理软件KYJ套16地面用矿用本安型信息传输接口KJ616-J(A)台1井下部分7矿用本安型信息传输接口KJ616-J(B)台18矿用数据传输分站KJ616-F台79矿用本安型数据传输子站KJ616-F1台310矿用压力传感器GPD60台2011矿用围岩移动传感器GUD500台4012矿用本安型锚杆（索）应力传感器GPD450M台4013矿用本安型钻孔应力传感器GZY25台4014矿用隔爆兼本安型不间断电源KDW28-18台816煤矿用聚乙烯绝缘聚氯乙烯护套通信电缆MHYV 1×2， 1×3，1×4，1×5，1×6，1×7，)米500016接线盒JHH-3T个140系统实际配置根据矿方回采工作面参数。
配置原则一般为支架工作阻力每隔5台支架安装一台矿用压力传感器，巷道顶板下沉量、巷道锚杆（索）应力、钻孔应力监测监测每隔50米安装一台传感器。
