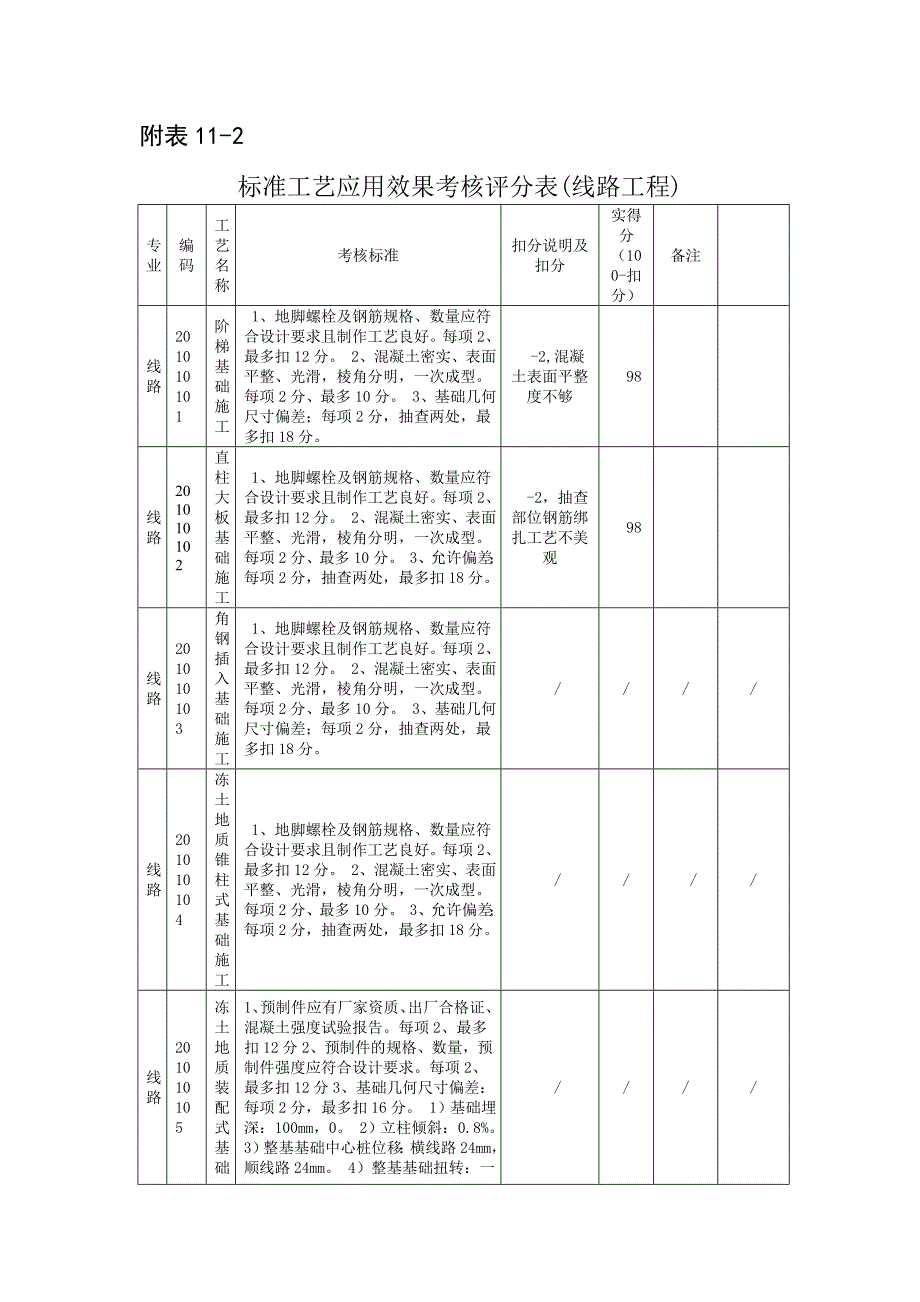

附表11-2标准工艺应用效果考核评分表(线路工程)专业编码工艺名称考核标准扣分说明及扣分实得分（100-扣分）备注线路201010101阶梯基础施工 1、地脚螺栓及钢筋规格、数量应符合设计要求且制作工艺良好每项2、最多扣12分 2、混凝土密实、表面平整、光滑，棱角分明，一次成型每项2分、最多10分 3、基础几何尺寸偏差；每项2分，抽查两处，最多扣18分 -2,混凝土表面平整度不够 98 线路201010102直柱大板基础施工 1、地脚螺栓及钢筋规格、数量应符合设计要求且制作工艺良好每项2、最多扣12分 2、混凝土密实、表面平整、光滑，棱角分明，一次成型每项2分、最多10分 3、允许偏差；每项2分，抽查两处，最多扣18分 -2，抽查部位钢筋绑扎工艺不美观 98 线路201010103角钢插入基础施工 1、地脚螺栓及钢筋规格、数量应符合设计要求且制作工艺良好每项2、最多扣12分 2、混凝土密实、表面平整、光滑，棱角分明，一次成型每项2分、最多10分 3、基础几何尺寸偏差；每项2分，抽查两处，最多扣18分 // / /线路201010104冻土地质锥柱式基础施工 1、地脚螺栓及钢筋规格、数量应符合设计要求且制作工艺良好。
每项2、最多扣12分 2、混凝土密实、表面平整、光滑，棱角分明，一次成型每项2分、最多10分 3、允许偏差；每项2分，抽查两处，最多扣18分 // //线路201010105冻土地质装配式基础施工1、预制件应有厂家资质、出厂合格证、混凝土强度试验报告每项2、最多扣12分2、预制件的规格、数量，预制件强度应符合设计要求每项2、最多扣12分3、基础几何尺寸偏差：每项2分，最多扣16分 1）基础埋深：100mm，0 2）立柱倾斜：0.8% 3）整基基础中心桩位移：横线路24mm，顺线路24mm 4）整基基础扭转：一般塔为8′，高塔为4′ 5）基础根开及对角线尺寸：一般塔±1.6‰；高塔±0.6‰ 6）基础顶面高差：5mm // / /线路201010106楔形基础施工 1、地脚螺栓及钢筋规格、数量应符合设计要求且制作工艺良好每项2、最多扣12分 2、混凝土密实、表面平整、光滑，棱角分明，一次成型每项2分、最多10分 3、基础几何尺寸偏差；每项2分，抽查两处，最多扣18分 / // /线路201010107地脚螺栓式斜柱基础施工1、地脚螺栓及钢筋规格、数量应符合设计要求且制作工艺良好每项2分、最多扣10分。
2、混凝土密实、表面平整、光滑，棱角分明，一次成型每项2分、最多扣12分3、基础几何尺寸偏差：每项2分，抽查两处，最多扣18分 1）基础埋深：100mm，0mm 2）立柱及各底座断面尺寸：-0.8% 3）钢筋保护层厚度：－5mm 4）基础根开及对角线：一般塔±1.6‰；高塔±0.6‰ 5）基础顶面高差：5mm 6）同组地脚螺栓对立柱中心偏移：8mm 7）整基基础中心位移：顺线路方向24mm；横线路方向24mm 8）整基基础扭转：一般塔8′；高塔4′ 9)地脚螺栓露出混凝土面高度：10mm，-5mm/ / / /线路201010201岩石锚杆基础施工 （1）锚杆及钢筋规格、数量应符合设计要求且制作工艺良好每项2分、最多扣8分 （2）锚孔内细石混凝土（砂浆）捣固密实每项2分、最多扣2分 （3）承台混凝土密实、表面平整、光滑，棱角分明，一次成型每项2分、最多扣8分 （4）基础几何尺寸偏差：每项2分、最多扣22分 / / //线路201010202岩石嵌固基础施工1、地脚螺栓及钢筋规格、数量应符合设计要求且制作工艺良好每项2分、最多扣10分2、混凝土密实、外露部分表面平整、光滑，棱角分明，一次成型。
严禁二次抹面每项2分、最多扣10分3、基础几何尺寸偏差：每项2分、最多扣20分 1）孔深不应小于设计值 2）成孔尺寸应大于设计值，且应保证设计锥度 3）立柱及承台断面尺寸：-0.8% 4）钢筋保护层厚度：-5mm 5）基础根开及对角线：一般塔±1.6‰；高塔±0.6‰ 6）基础顶面高差：5mm 7）同组地脚螺栓对立柱中心偏移：8mm 8）整基基础中心位移：顺线路方向24mm；横线路方向24mm 9）整基基础扭转：一般塔8′；高塔4′ 10）地脚螺栓露出混凝土面高度：10mm，-5mm. / / //线路201010203掏挖基础施工 1、地脚螺栓及钢筋规格、数量应符合设计要求且制作工艺良好每项2分、最多扣10分2、混凝土密实、表面平整、光滑，棱角分明，一次成型每项2分、最多扣10分3、基础几何尺寸偏差:每项2分、最多扣20分 1）孔深不应小于设计值 2）成孔尺寸应不小于设计值，且底部应保证设计锥度和高度 3）立柱及承台断面尺寸：-0.8% 4）钢筋保护层厚度：-5mm 5）基础根开及对角线：一般塔±1.6‰；高塔±0.6‰ 6）基础顶面高差：5mm 7）同组地脚螺栓对立柱中心偏移：8mm。
8）整基基础中心位移：顺线路方向24mm；横线路方向24mm 9）整基基础扭转：一般塔8′；高塔4′ 10）地脚螺栓露出混凝土面高度：10mm，-5mm. / / //线路201010204螺旋锚基础施工1、螺旋锚应具有产品出厂质量检验合格证书; 应具有符合国家现行标准的各项质量检验资料;每项2分、最多扣10分2、螺旋锚施工钻进；每项5分、最多扣10分1）施工钻进中应严格控制锚杆倾斜，其锚杆钻进倾斜角不大于 1/50锚杆施钻深度应符合设计要求，其深度偏差应控制－50mm 之内2）锚杆不应在已扰动的土壤中进行施工钻进，原状土发生扰动时，应更换钻杆位置当锚杆钻入深度大于设计深度的 50%时，锚杆不允许反向旋转3、基础浇筑；每项2分、最多扣20分1）护面浇筑必须与基础浇筑同步实施如有护面，厚度不得小于100mm2）混凝土密实、表面平整、光滑，棱角分明，一次成型 // / /线路201010301人工挖孔桩基础施工1、地脚螺栓及钢筋规格、数量应符合设计要求且制作工艺良好每项2分、最多扣4分2、混凝土密实，外露部分表面平整、光滑，棱角分明，一次成型每项2分、最多扣8分3、基础几何尺寸偏差：每项2分、抽查3项，最多扣28分。
1）孔径不小于设计值 2）桩垂直度一般不应超过桩长的3‰，且最大不超过50mm 3）立柱及承台断面尺寸：-0.8% 4）钢筋保护层厚度：-5mm 5）钢筋笼直径：±10mm 6）主筋间距：±10mm 7）箍筋间距：±20mm 8）钢筋笼长度：±50mm 9）基础根开及对角线：一般塔±1.6‰；高塔±0.6‰ 10）基础顶面高差：5mm 11）同组地脚螺栓对立柱中心偏移：8mm 12）整基基础中心位移：顺线路方向24mm；横线路方向24mm 13）整基基础扭转：一般塔8′；高塔4′ 14）地脚螺栓露出混凝土面高度：10mm，-5mm / / //线路201010302钻孔灌注桩基础施工 1、孔底沉渣端承桩不大于50mm，摩擦桩不大于100mm每项2分、最多扣4分 2、混凝土密实、表面平整，一次成型每项2分、最多扣6分 3、基础几何尺寸偏差：每项2分、最多扣30分 1）孔径：-50mm 2）孔深大于设计深度 3）孔垂直度偏差小于桩长的1% 4）立柱及承台断面尺寸：-0.8% 5）桩钢筋保护层厚度水下：-16mm，非水下：-8mm 6）钢筋笼直径：±10mm 7）主筋间距：±10mm。
8）箍筋间距：±20mm 9）钢筋笼长度±50mm 10）基础根开及对角线：一般塔±1.6‰；高塔±0.6‰ 11）基础顶面高差：5mm 12）同组地脚螺栓对立柱中心偏移：8mm 13）整基基础中心位移：顺线路方向24mm；横线路方向24mm 14）整基基础扭转：一般塔8′；高塔4′ 15）地脚螺栓露出混凝土面高度：10mm，-5mm // / /线路201010303预制贯入桩沉桩施工 （1）预制桩要有厂家资质、出厂合格证、强度试验报告每项、每处扣2分) （2）允许偏差：（每项、每处扣2分) 1）桩垂直度偏差：＜0.5% 2）桩位中心偏差：±50mm/ / //线路201010304承台及连梁浇筑1、地脚螺栓及钢筋规格、数量应符合设计要求且制作工艺良好每项2分、最多扣12分2、混凝土密实、表面平整、光滑，棱角分明每项2分、最多扣12分3、基础几何尺寸偏差：每项2分、最多扣16分 1）各断面尺寸：-0.8% 2）钢筋保护层厚度：-5mm 3）基础根开及对角线：一般塔±1.6‰；高塔±0.6‰ 4）基础顶面高差：5mm 5）同组地脚螺栓对立柱中心偏移：8mm。
6）整基基础中心位移：顺线路方向24mm；横线路方向24mm 7）整基基础扭转：一般塔8′；高塔4′ 8）地脚螺栓露出混凝土面高度：10mm，-5mm // / /线路201010401拉线塔基础浇筑及拉线基础施工 1、地脚螺栓及钢筋规格、数量应符合设计要求且制作工艺良好预制件的规格、数量，预制件强度应符合设计要求每项2分、最多扣8分2、混凝土密实、表面平整、光滑，棱角分明，一次成型每项2分、最多扣12分3、拉线塔基础几何尺寸偏差：每项2分、最多扣14分1）基础埋深：100mm，0mm2）立柱断面尺寸：-0.8%3）钢筋保护层厚度：-5mm4）基础根开：±1.6‰5）基础预埋钢球面顶面高差：5mm 6)基础预埋钢球面中心与基础立柱中心偏移：不大于8mm 7)预埋钢球面的外露高度,应满足设计要求，误差不超过±5mm，使铁塔腿部球面钢板与基础预埋球面贴合紧密4、 拉线基础偏差：每项2分、最多扣6分1）基础尺寸: 断面尺寸: -1%；拉环中心与设计位置的偏移: 20mm 2）基础位置：拉环中心在拉线方向前、后、左、右与设计位置的偏移:1%L （L为拉环中心至杆塔拉线固定点的水平距离）。
3）X型拉线基础位置应符合设计规定，并保证铁塔组立后交叉点的拉线不磨碰/ // /线路201010402混凝土电杆基础施工1、预制件的规格、数量，预制件强度以及拉环、拉棒及卡盘抱箍规格和数量应符合设计要求每项2分、最多扣12分2、 混凝土电杆底盘：埋深允许偏差100mm、-0mm每项2分、最多扣4分3、拉线盘的埋深允许偏差100mm、-0mm；埋设方向应符合设计规定，其安装位置允许偏差应满足下列规定:每项2分、最多扣24分1) 沿拉线方向的左、右偏差不应超过拉线盘中心至相对应电杆中心水平距离的1%2) 沿拉线安装方向，其前后允许位移值:当拉线安装后其对地夹角值与设计值之差不应超过1°，个别特殊地形需超过1°时，应由设计提出具体规定3) X型拉线的拉线盘安装位置，应满足拉线交叉处留有足够的空隙，避免互相磨碰4）整基基础中心位移，顺线路方向不大于24mm，横线路方向不大于24mm5）拉线棒回头方向一致、整齐. / // /线路201010501基础防护工程1、块石：砌筑用块石尺寸一般不小于250mm ，石料应坚硬，不易风化每项2分、最。
