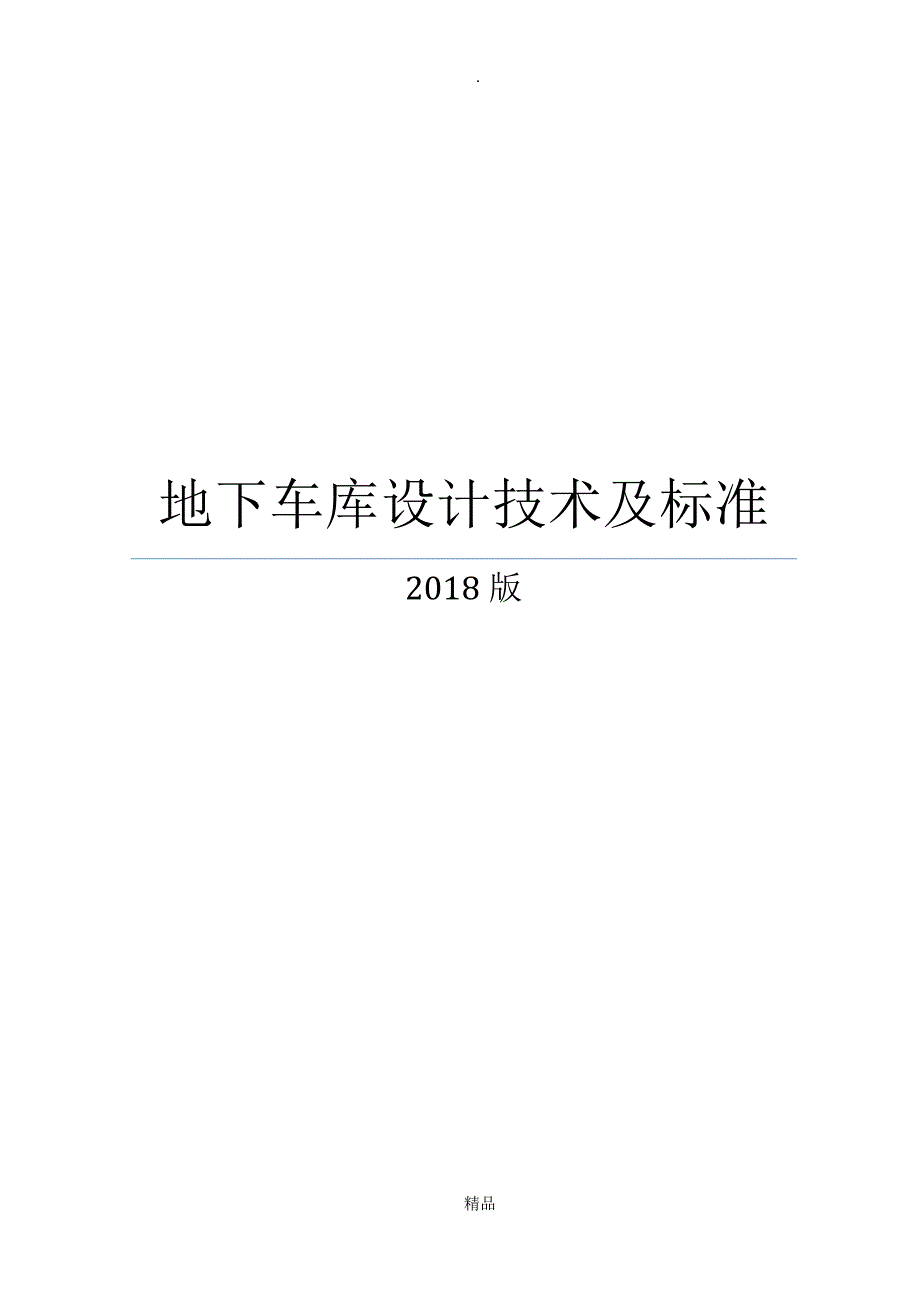

地下车库设计技术及标准2018版 精品.地下车库设计技术及标准目录一、地下车库建筑设计 1二、地下车库结构设计 9三、地下车库电气设计 11四、地下车库暖通设计 14五、地下车库给排水设计 23五、地下车库管线综合设计 24精品.一、地下车库建筑设计为控制地下车库的建设规模和使用效率，力求地下室空间使用效益最大化，特制定以下标准：1、 地下车库设计原则1.1 地下车库应严格控制规模及面积，原则上满足规划要求车位配比和功能要求即可1.2 地下车库原则上不设置机械车位 1.3 地下车库之间尽可能相互连通，减少地面汽车出入口1.4 塔楼需与地下车库直接连通塔楼下方空间应尽量利用，可作为车位、非机动车库、设备房、人防口部、可销售储藏室使用1.5 多层地下室或者人防部分应尽可能往最后分期安排1.6 地下车库层数及范围设置应结合地形高差等因素,在满足规划及消防前提下合理减少地库埋深1.7 地下车库在满足使用要求的基础上尽量减少层数2、 汽车出入口位置和人员出入口位置2.1 应尽量做到人车分流地下车库的汽车出入口应尽量直接对外，控制机动车进入小区内部2.2 首期范围宜设两个地库出入口。
2.3 地下车库的汽车出入口不应布置在住宅客厅和卧室的门窗的前方，影响住宅品质2.4 汽车坡道出入口上方应做雨棚2.5 人员出入口应首先考虑利用塔楼的垂直交通独立人员出入口应相对住宅均匀布置，且不影响园林景观2.6 根据各地方消防执行情况不同，若允许防火分区之间借用疏散口应考虑借用，减少疏散口数量，提高提车效率精品.3、 车位和车道 3.1 汽车与汽车、墙、柱、护栏之间最小净距： 汽车基本尺寸（小型车）长X宽1800X4800mm汽车间横向间距600mm汽车与柱子净距300mm汽车与墙、护栏及其他建筑物净距横向：600mm纵向：500mm垂直停车汽车间纵向净距500mm平行停车汽车间纵向净距1200mm停车挡距后侧边线净距1300mm3.2 停车位尺寸：普通车位2400mmX5300mm大型车位2600mmX5300mm 豪华车位2700mmX5700mm微型车位2200mmX4200mm3.3 中端、中高端楼盘地下车库大型车位占比：省会及以上城市（含大连、青岛、宁波、厦门）项目配置20-25%的大型车位，三线城市项目配置15-20%的大型车位3.4 大型车位应尽量在靠近塔楼区域设置，并考虑使用要求均匀布置，不应远离塔楼集中设置。
3.5 大型车位应尽量在非标准柱跨里设置如需在标准柱跨里设置时，应选用“2+1”的模式进行布置，避免加大标准柱网跨度3.6 当尽端跨或跨中一侧有防火墙时，应兼顾3.1的最小间距要求精品. 3.6 地下车库应利用空间增设微型车位3.7 华府楼盘的车位设置，应结合项目定位、用地情况选用普通车位、豪华车位、或普通车位与豪华车位结合的方式进行布置3.8 地下车库应根据出口位置确定主车行道主车行道应清晰明了，行车道主要考虑通达各车位的便捷性3.9 停车位尽量在行车道双向布置，提高停车效率3.10 车库中尽量避免尽端式停车位，提高车位的合理性3.11 多层地下车库的汽车坡道应尽量在同一水平投影位置上设置，避免各层间车辆穿行，同时提高停车效率3.12车道及汽车库出入口最小宽度类型行驶方向宽度普通直线车道单行3.8m-5.5m(与停车方式有关)双行5.5m出入口坡道宽度单行4.0m双行7.0m车库内直线坡道单行3.0m双行5.5m车库内曲线坡道单行3.8m双行7.0m4、 地下车库层高精品.4.1 车位（车道）净高度车库类型车道净高车位净高中高端楼盘车库2.2m2.2m华府楼盘车库2.5m2.5m商业地下车库2.2m2.2m4.2 设备管道高度4.2.1 设备管道高度考虑通风管道和消防喷淋。
中高端楼盘不大于550 mm（含安装尺寸），华府楼盘不大于600 mm（含安装尺寸）4.2.2 设备管道应尽量避开梁高较大的位置局部设备管道交叉的位置如影响层高，建议结构考虑宽扁梁或单向的反梁4.2.3 车库内通风管道主要应布置在车位尾部4.3 地面找坡层厚度：4.3.1 最大厚度不大于150mm ,地面坡度不大于0.5% 4.4 地下室车库梁下净高 车库类型梁下净高中高端楼盘车库商业地下室车库2900mm华府楼盘车库3250mm5、地下车库柱网 精品.5.1 横向柱网：中高端楼盘按照7800mm~8000mm横向开间设置标准柱网3个普通车位2+1车位柱截面400X600mm7800mm7800mm柱截面500X500mm7800mm7900mm柱截面600X600mm7800mm8000mm5.2 纵向柱网：当基础为桩基时，考虑大柱网；当基础为独立基础时，考虑小柱网 5.3 大型商业地下室车库柱网以上部商业空间柱网要求为准5.4 应根据最优化的车位布置结构柱网，地下室柱网可不用完全对齐塔楼柱网，错位处用斜梁搭到塔楼上5.5 优选扁柱，柱长边尺寸平行于车位方向，柱截面长宽比取1.2~1.5，推荐400×500,400×600,500×600,500×700尺寸。
精品.6、防火分区的划分和疏散楼梯的设置6.1 防火分区的划分应优先考虑合用塔楼楼梯作为地下车库疏散，减少独立的出地面疏散楼梯6.2 应考虑合用防火分区间独立的出地面疏散楼梯 6.3 应考虑合并防火分区之间通风井7、阳光车库 7.1 在条件允许的情况下，华府定位的项目应考虑设半地下室车库或局部下沉庭院，实现自然通风采光7.2 在条件允许的情况下，除严寒和寒冷地区外，最冷月平均温度-5℃以上地区，可考虑设半地下室车库或局部下沉庭院，实现自然通风采光8、 人防地下室8.1 人防口部应首先考虑设置在塔楼下方地下室区域，同时避免影响塔楼下方的车位布置 8.2 人防分区的划分需兼顾少设人防门8.2 人防专用的疏散口部楼梯地面尽量考虑平时掩埋9、 地下设备房 9.1 小区内设备用房应尽量集中布置，设置在小区地下车库内当无地下车库可利用时，应尽量在塔楼下方设置地下设备用房，利用塔楼楼梯疏散9.2 设备用房应尽量利用塔楼及周边空间设置；9.3 发电机房应尽量靠近汽车出入口坡道和地下室端部外墙布置，以便设计发电机房的冷却进排风9.4 消防水泵房、消防控制中心要紧靠疏散楼梯布置以便直接疏散。
10、设置机动车充电装置10.1 地下车库规划设计时，应根据国家规范要求设置机动车充电桩数量11、非机动车库11.1 位置首先应考虑设置在塔楼地下室或夹层位置11.2 非机动车坡道应尽量合并设置11.3 非机动车库应设置电动车充电位置精品.12、地下室排水12.1 地下汽车库、地下自行车库的车道出入口处设置截水沟12.2 地下车库地面建筑找坡排水，坡向集水井，集水井应尽量布置在车位尾部12.3 地下车库需设置排水沟时，除上下坡道端的截流水沟外，其余排水沟应设在车位尾部，且不应穿越主要车道排水沟应采用明浅沟形式13、地下室顶板覆土 13.1 应根据当地绿地管理技术规定确定地下室顶板覆土厚度13.2 严寒、寒冷地区应考虑冻土深度要求13.3 如无绿地、冻土深度要求时，地库顶板覆土原则上控制800~1200mm13.4 由于种植大树或者敷设管线需要时，可局部堆高或下沉精品.二、地下车库结构设计1、地下车库柱网 1.1 应根据最优化的车位布置结构柱网，地下室柱网可不用完全对齐塔楼柱网，错位处用斜梁搭到塔楼上1.2 优选扁柱，柱长边尺寸平行于车位方向，柱截面长宽比取1.2~1.5，推荐400×500,400×600,500×600,500×700,600×700,600×800尺寸。
2、地下室顶板结构2.1 地下室顶板结构形式： 当地审图机构要求执行防水规范的，地下室顶板最小厚度取250mm，顶板结构形式优先采用框架梁+加腋大板，次选框架梁+大板结构布置方案 当地审图机构不要求执行防水规范，地下室顶板作为嵌固端时，顶板最小厚度取180mm，不作为嵌固端时，顶板最小厚度按结构规范取值，顶板结构形式优先采用框架梁+加腋大板方案，次选单向次梁单向板布置方案2.2 地下室顶板消防车荷载不可满片均布，只应在消防车道和消防登高面范围布置，消防车荷载应按《建筑结构荷载规范》考虑覆土厚度计算等效荷载，且分别按板、次梁、主梁框架分别计算2.3 顶板板内力计算应按弹性板计算，满足承载力要求的情况下配筋按裂缝控制，裂缝控制宽度为0.3mm当有人防荷载时，人防工况应按塑性计算，平时工况按弹性计算，两者取大值进行施工图设计3、地下室底板结构3.1 当天然地基承载力能够满足要求时，采用柱下独立基础加防水板或筏板基础加下柱墩的基础形式，不设基础拉梁3.2 当采用桩基础时，底板采用防水板，承台之间不设拉梁3.3 当地下水位低于底板以下，且基底为岩石地基，可取消结构底板，做建筑地面精品.3.4 底板配筋应采用构造通长双层双向钢筋网，柱位处另加短钢筋网。
4、地下室中间层板4.1 地下室中间层板宜采用单向次梁结构布置，板厚100~120mm4.2 汽车车库荷载应根据板格分类按荷载规范取值4.3 中间层板内力计算应按塑性板计算5、侧壁5.1 侧壁厚度大于等于300mm时，不做暗柱和暗梁当侧壁厚度小于300mm时，可考虑设置扶壁柱以保证钢筋的可靠锚固5.2 外墙配筋采用长短筋配合形式水平钢筋细而密，间距≤150mm，直径10~16mm，配筋率0.15%，置于竖筋外侧6、车道6.1 车道两侧不做混凝土墙，用梁加高做法搭接车道板7、防水构造7.1地下工程迎水面主体结构应采用防水混凝土混凝土抗渗等级P6（水头H＜10m）、P8（水头10≤H＜20m）满足抗渗等级的混凝土不得额外添加微膨胀剂、防水剂7.2 地下室不设永久伸缩缝，超长地下室可根据经验合理设置后浇带、加强带后浇带、加强带贯通底板、侧壁和顶板7.3 底板厚度超过600的，可取消底板建筑防水层，采用结构防水，在满足承载力要求的情况下配筋按裂缝宽度0.4mm控制7.4 上部无塔楼地下室必须进行抗浮计算，抗浮不满足的，当抗浮力稍小于浮力的，可采用加大基础埋深，底板回填素混凝土的压重方式抗浮，当采用桩基础的，桩基础应满足抗压和抗浮两种工况，不宜另外设置抗浮桩（锚杆），当采用天然地基基础的，根据经济比选结果采用抗拔桩或锚杆抗浮，并均匀布置。
精品.三、地下车库电气设计1、 电气设备房设置原则1.1 小区开闭所、变配电房、柴油发电机房等电气设备房原则上设置在地下车库或建筑物地下室。
