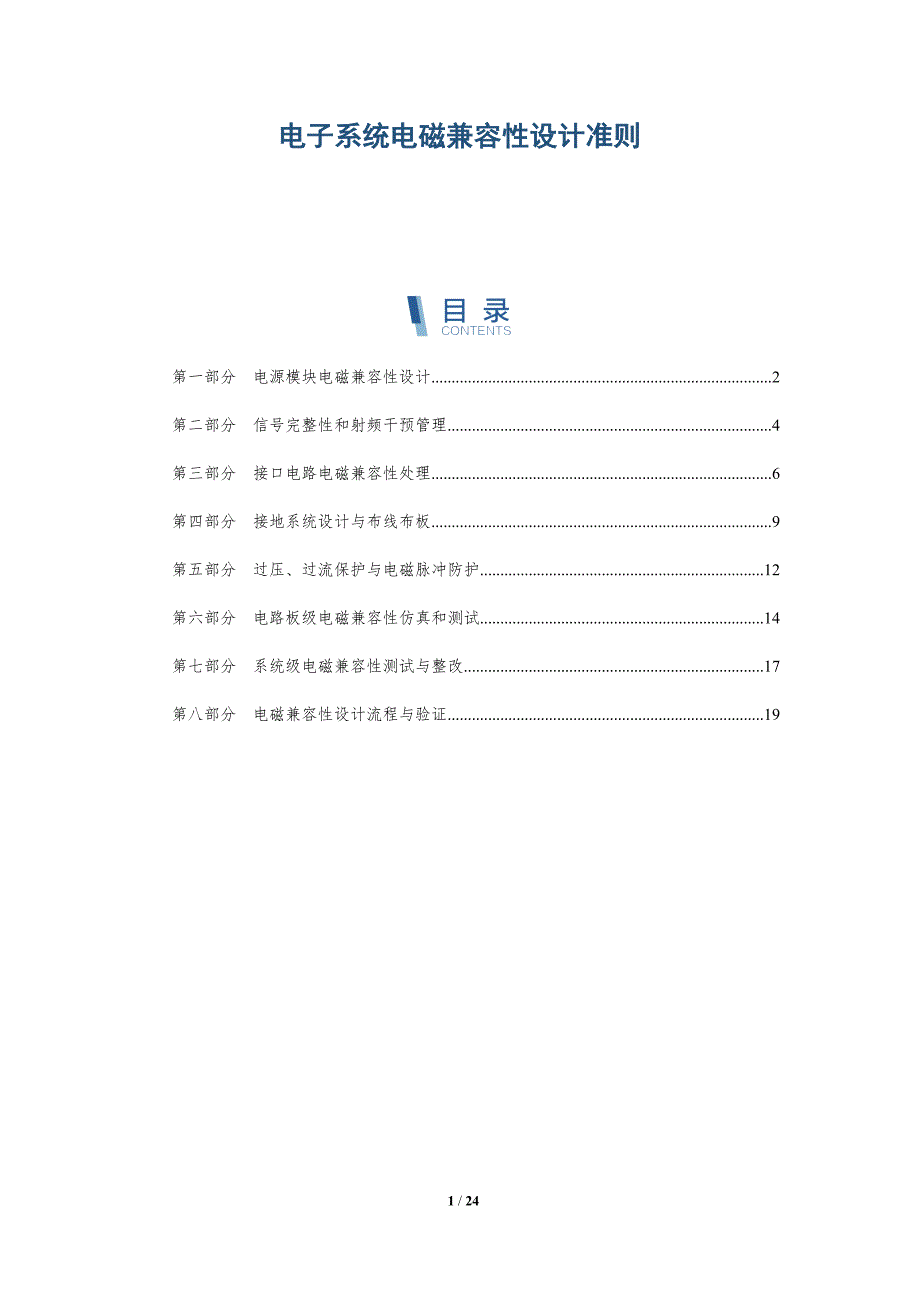

电子系统电磁兼容性设计准则 第一部分 电源模块电磁兼容性设计 2第二部分 信号完整性和射频干预管理 4第三部分 接口电路电磁兼容性处理 6第四部分 接地系统设计与布线布板 9第五部分 过压、过流保护与电磁脉冲防护 12第六部分 电路板级电磁兼容性仿真和测试 14第七部分 系统级电磁兼容性测试与整改 17第八部分 电磁兼容性设计流程与验证 19第一部分 电源模块电磁兼容性设计关键词关键要点【电源模块电磁辐射设计】1. 电源模块的高频开关噪声通常通过传导和辐射两种途径传播，需要重点关注差模和共模辐射抑制2. 在系统层面，应采用屏蔽、滤波和接地等措施抑制电源模块的电磁辐射3. 在电源模块设计层面，可考虑采用低EMI拓扑结构、优化PCB布局和元器件选择等方法减少电磁辐射电源模块电磁抗扰设计】电源模块电磁兼容性设计简介电源模块是电子系统中不可或缺的组成部分，其电磁兼容性（EMC）性能对系统的整体EMC性能至关重要电源模块在运行过程中会产生电磁干扰（EMI），如果不进行适当的设计，这些EMI可能会干扰系统中其他敏感组件或影响系统的性能EMI产生机制电源模块产生的EMI主要有以下三种类型：* 传导EMI：通过电源线或地线传播的EMI。
辐射EMI：通过空间传播的EMI 磁辐射：由电源模块中的电感和变压器产生的磁场辐射EMC设计准则为了最大限度地降低电源模块产生的EMI，需要遵循以下EMC设计准则：隔离设计* 使用变压器或电感等隔离元件将电源模块与其他系统组件隔离 优化变压器和电感的绕组配置，以最小化泄漏电感和电容 确保隔离元件有足够的额定电压和功率，以承受预期的电压和电流尖峰滤波和抑制* 在电源模块的输入和输出端使用滤波器，以衰减 EMI 使用电容和电感等滤波元件，针对特定频率范围提供阻尼 安装共模扼流圈，以抑制传导EMI屏蔽* 使用金属外壳或屏蔽层将电源模块屏蔽起来，以防止EMI的辐射和耦合 确保屏蔽材料具有良好的导电性和接地效果 优化屏蔽组件的形状和尺寸，以最大限度地减小EMI泄漏接地* 为电源模块提供低阻抗接地，以提供EMI泄放路径 使用单点接地，以防止接地回路和EMI耦合 优化接地连接，以确保低阻抗和良好的EMI抑制布局和走线* 将敏感组件和高EMI部件远离电源模块 使用绞合线或屏蔽电缆，以减少EMI的辐射和耦合 优化走线布局，以最大限度地减少EMI环路面积 使用差分走线技术，以抑制共模噪声元器件选择* 选择具有低EMI特性的元器件。
考虑元器件的寄生参数，例如电容和电感 使用带有内置EMI抑制功能的元器件测试和验证* 对电源模块进行EMI测试，以验证其EMC性能 根据测试结果，优化设计并改进EMI抑制措施 定期进行EMC测试，以确保电源模块在实际应用中符合EMC要求结论通过遵循这些EMC设计准则，可以有效降低电源模块产生的EMI，确保电子系统的电磁兼容性优化電源模塊的EMC性能對於提高系統的整體可靠性、性能和安全至關重要第二部分 信号完整性和射频干预管理信号完整性和射频干预管理信号完整性旨在确保信号在电子系统中可靠传输，而射频干预管理则致力于最小化系统对外部电磁噪声的敏感性和对其他系统的电磁干扰信号完整性设计准则：* 减少阻抗不匹配：避免阻抗发生剧烈变化，以最小化信号反射和失真，从而保持信号完整性 控制寄生效应：最小化寄生电感、电容和电阻，以避免信号失真和时延 优化线宽和间距：根据信号频率和阻抗要求选择适当的走线宽度和间距，以减少串扰和损耗 使用端接电阻：在传输线的末端添加端接电阻，以匹配阻抗并防止信号反射 选择适当的连接器和电缆：确保连接器和电缆具有良好的信号完整性特征，例如低反射和低串扰射频干预管理设计准则：* 屏蔽和接地：使用金属屏蔽罩和适当的接地技术，以隔离敏感电路和潜在的干扰源。
滤波：使用滤波器在关键节点处抑制不需要的信号，例如电源线上的噪声滤除器和信号线上的射频干扰滤波器 布局技术：将敏感电路与干扰源隔离，并采用直角和对称布局以最小化辐射和耦合 敏感电路放置：将对射频干扰敏感的电路放置在系统中远离干扰源的位置，例如远离高频时钟或开关器件 测试和验证：在设计阶段和生产阶段进行彻底的电磁兼容性（EMC）测试，以验证系统的性能并确保遵守监管标准信号完整性和射频干预管理之间的关系：信号完整性对于确保可靠的系统性能至关重要，而射频干预管理则是保护系统免受外部电磁噪声和防止对其他系统造成干扰两者密切相关：* 信号失真：辐射射频干扰会造成信号失真和误码率（BER）增加 射频干扰：信号完整性问题，例如反射和串扰，会导致射频干扰的增加 共同设计：通过综合考虑信号完整性和射频干预管理，可以优化系统的整体电磁性能结论：遵循信号完整性和射频干预管理设计准则是确保电子系统可靠、抗干扰和电磁兼容的关键通过仔细的规划、设计和验证，工程师可以创建符合监管标准并具有出色电磁性能的系统第三部分 接口电路电磁兼容性处理关键词关键要点接口互连电缆的选用1. 选择合适的电缆类型，如同轴电缆、双绞线或光纤，以满足信号完整性和抗干扰要求。
2. 考虑电缆的屏蔽性能，选择具有适当屏蔽层的电缆以减弱外部电磁干扰3. 注意电缆的阻抗匹配，确保信号在电缆中传输时不会反射或失真差分信号处理技术1. 采用差分信号传输，通过平衡传输方式减少共模干扰和辐射2. 使用差分信号接收器，增强对共模噪声的抑制能力，提高信号质量3. 优化天线阻抗匹配，减少天线谐波辐射，降低电磁干扰滤波器设计与应用1. 根据系统需求选择合适的滤波器类型，如低通滤波器、高通滤波器或带通滤波器2. 优化滤波器的截止频率和衰减特性，确保有效抑制干扰信号3. 考虑滤波器的插入损耗和相移，避免对有用信号造成影响接地与屏蔽技术1. 建立良好的接地系统，提供稳定的参考电位，减少噪声和干扰2. 采用屏蔽技术，通过金属屏蔽层隔离敏感组件或电缆，防止电磁干扰的耦合3. 优化接地回路和屏蔽层的连接，降低接地阻抗，提高屏蔽效能过电压保护措施1. 使用瞬态电压抑制器（TVS）或金属氧化物变阻器（MOV），吸收瞬时过电压，保护敏感组件2. 采用滤波器和隔离器，抑制高频干扰和浪涌电流，减少过电压的影响3. 完善接地方案，提供低阻抗的放电路径，快速泄放过电压能量电磁兼容性仿真与测试1. 利用电磁仿真技术预测系统电磁干扰特性，优化设计方案。
2. 进行电磁兼容性测试，验证系统在实际环境下的抗干扰和辐射能力3. 分析测试结果，识别电磁干扰源和传播路径，采取针对性改进措施接口电路电磁兼容性处理1. 输入接口电路* 串行接口电路：使用差分信号传输，避免共模干扰；采用屏蔽线，防止外部电磁干扰 并行接口电路：使用奇偶校验或CRC校验，检测和纠正传输错误；增加驱动器和接收器的滤波电路，抑制高频噪声干扰 模拟输入接口电路：采用差分放大器或仪表放大器，提高共模抑制比；使用低通滤波器，去除高频噪声2. 输出接口电路* 串行接口电路：线路阻抗匹配，减少反射干扰；使用屏蔽线，防止外部电磁辐射 并行接口电路：采用总线驱动器，提高抗噪声能力；增加驱动器和接收器的滤波电路，抑制高频噪声干扰 模拟输出接口电路：采用隔离放大器或差分放大器，实现信号隔离；使用滤波器，去除高频噪声3. 接口电路共性处理* 使用滤波器：低通滤波器抑制高频干扰，高通滤波器滤除低频干扰 接地设计：单点接地或多点接地，避免接地回路干扰 屏蔽措施：使用屏蔽线或屏蔽罩，防止电磁干扰 元器件选择：选择低噪声、高抗干扰能力的元器件 电路布局：远离干扰源，敏感电路与干扰源隔离 仿真和测试：仿真验证设计有效性，测试评估电磁兼容性指标。
4. 特殊接口电路处理* 天线电路：采用谐振腔或微带线等结构，确保天线性能 射频电路：合理布局射频器件，避免寄生耦合；使用滤波器和屏蔽罩，防止干扰 电源接口电路：采用滤波电路，抑制电源噪声；使用变压器或磁珠，实现电源隔离5. 标准和规范* IEC 61000-4-2：静电放电抗扰度* IEC 61000-4-3：射频电磁场抗扰度* IEC 61000-4-4：电快速瞬变脉冲群抗扰度* FCC Part 15：电子设备辐射排放限制* CE EN 55022：信息技术设备射频干扰限制第四部分 接地系统设计与布线布板关键词关键要点接地类型与选择1. 系统接地点类型：单点接地、多点接地和混合接地，每种类型各有优缺点，需要根据具体系统特点选择2. 接地极选择：接地极应具有良好的导电性和抗腐蚀性，常见选择包括金属管桩、铜板和接地网3. 接地阻抗要求：接地阻抗是接地系统的重要指标，应满足特定行业的标准和法规要求，以保证设备安全和系统正常工作接地系统布线1. 布线方式：接地系统布线方式主要有放射状布线、环状布线和网状布线，不同布线方式对系统接地性能有不同的影响2. 接地导体选择：接地导体应具有足够的导电截面积和抗腐蚀性，常见选择包括铜导线、铝导线和镀锌钢带。
3. 接地连接：接地连接必须牢固可靠，常用的连接方式包括螺栓连接、焊接连接和压接连接接地系统设计与布线布板接地系统设计* 接地原则： * 建立低阻抗、大面积接地网络，为电磁干扰（EMI）提供低阻抗泄放路径 * 单点接地：将系统所有接地连接到一个公共接地点 * 等电位接地：建立一个电位相等或相差较小的等电位区域 接地类型： * 保护性接地（PE）：连接设备外壳或框架，防止人员接触带电部件 * 功能性接地（FE）：为电子设备提供低阻抗参考平面，确保信号完整性 * 安全性接地（SE）：连接敏感电子设备，提供静电放电（ESD）保护 接地平面设计： * 尺寸和形状：尽可能大且连续，覆盖整个系统区域 * 材料选择：铜箔、铜网或金属板等高导电率材料 * 连接方式：螺钉、铆钉或焊接等低阻抗连接 接地连接： * 星形接地：将所有接地点连接到一个中心接点，再连接到主接地棒 * 回路接地：将接地点连接成回路状，形成环形接地网络布线布板* 布线原则： * 最小化环路面积：减少因电感耦合引起的EMI * 避免平行走线：防止容性耦合产生的噪声。
* 垂直交叉走线：减小因电磁辐射引起的串扰 * 屏蔽敏感线缆：防止来自其他信号或环境的干扰 布板原则： * 分区布局：将系统功能划分成不同的区域，如模拟、数字、功率等 * 信号隔离：通过隔离槽、接地缝等物理隔离敏感信号和噪声源 * 电源和地线设计：合理布局电源和地线，确保良好的电流回路 * 元器件选择：选择低EMI元器件，如低辐射天线、低噪声滤波器 层叠设计： * 参考平面布局：建立低阻抗参考平面，降低信号噪声 * 电源层和地线层布局：将电源层和地线层放。
