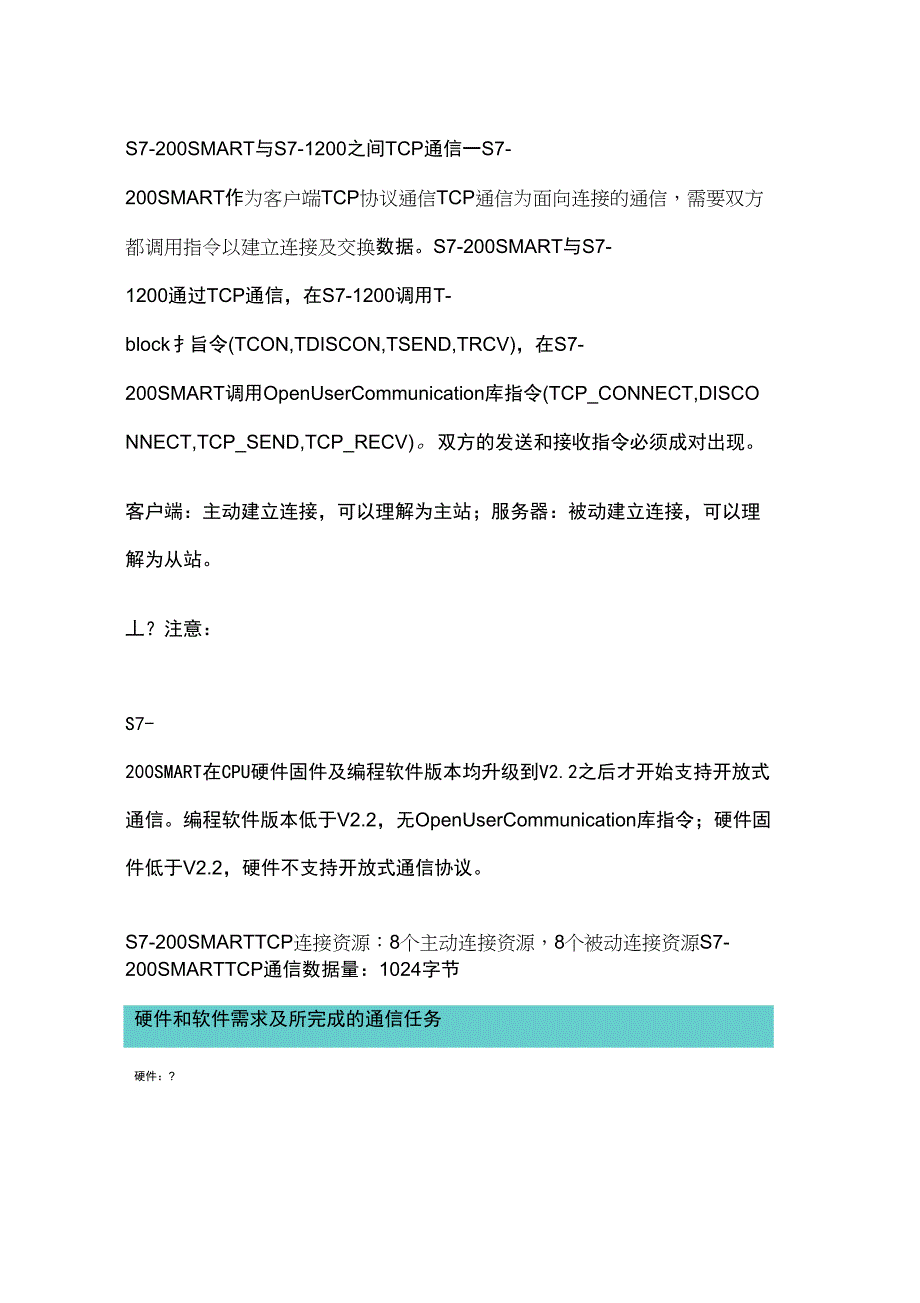

S7-200SMART与S7-1200之间TCP通信一S7-200SMART作为客户端TCP协议通信TCP通信为面向连接的通信，需要双方都调用指令以建立连接及交换数据S7-200SMART与S7-1200通过TCP通信，在S7-1200调用T-block扌旨令(TCON,TDISCON,TSEND,TRCV)，在S7-200SMART调用OpenUserCommunication库指令(TCP_CONNECT,DISCONNECT,TCP_SEND,TCP_RECV)双方的发送和接收指令必须成对出现客户端：主动建立连接，可以理解为主站；服务器：被动建立连接，可以理解为从站丄？注意：S7-200SMART在CPU硬件固件及编程软件版本均升级到V2.2之后才开始支持开放式通信编程软件版本低于V2.2，无OpenUserCommunication库指令；硬件固件低于V2.2，硬件不支持开放式通信协议S7-200SMARTTCP连接资源：8个主动连接资源，8个被动连接资源S7-200SMARTTCP通信数据量：1024字节硬件和软件需求及所完成的通信任务硬件：?③ PC（带以太网卡）④ TP以太网电缆?软件：① STEP7V13SP1Upd9② STEP7Micro/WINSMART（软件版本722）?所完成的通信任务：①S7-200SMART发送10个字节数据：（S7-200SMART侧）VB0〜VB9-->（S7-1200侧）DB4.DBB10〜DB4.DBB19②S7-200SMART接收10个字节数据：（S7-200SMART侧）VB2000〜VB2009＜--?（S7-1200侧）?DB4.DBB0〜DB4.DBB9S7-200SMART侧编程（客户机侧组态编程）1.打开STEP7Micro/WINSMART＞项目树＞指令树＞库＞OpenUserCommunication?,调用TCP_CONNECT，如图1所示TCP_CONNEC汀//调用TCP_CONNECTEN:SM0.0//使能输入Req:V6010.0//如果Req=TRUECPU启动连接操作。
如果Req?=?FALSE则输出显示连接的当前状态使用上升沿触发Active:SM0.0//TRUE=主动连接;FALSE=被动连接ConnlD:1//CPU使用连接ID(ConnID)为其它指令标识该连接可能的ConnID范围为0到65534IPaddr1~4RemPort:2001//RemPort是远程设备上的端口号远程端口号范围为1到49151LocPort:2000//LocPort是本地设备上的端口号本地端口号范围为1到49151，但存在一些限制DONE:V6000.0//当连接操作完成且没有错误时，指令置位Done输出BUSY:V6000.1//当连接操作正在进行时，指令置位Busy输出ERROR:V6000.2//当连接操作完成但发生错误时，指令置位Error输出STATUS:VB6002//如果指令置位Error输出，Status输出会显示错误代码如果指令置位Busy或Done输出，Status为零(无错误)图1.?指令位置及调用连接指令2.调用TCP_SEND和TCP_RCV指令，如图2所示CALLTCP_SEND〃调用TCP_SENDEN:SM0.5//使能输入Req:SM0.5//如果Req=TRUE,CPU启动发送操作。
如果Req?二？FALSE,则输出显示发送操作的当前状^态ConnID:1//连接ID（ConnID）是此发送操作所用连接的编号使用您为TCP_CONNECT操作选择的ConnlDDataLen:10//DataLen是要发送的字节数（1至U1024）DataPtr:&VB0//DataPtr是指向待发送数据的指针这是指向l、Q、M或V存储器的S7-200SMART指针（例如，&VB100）DoneV6000.6//当连接操作完成且没有错误时，指令置位Done输出BusyV6000.7//当连接操作正在进行时，指令置位Busy输出Error-//当连接操作完成但发生错误V6001.0时，指令置位Error输出Status:VB6004//如果指令置位Error输出，Status输出会显示错误代码如果指令置位Busy或Done输出，Status为零（无错误）CALLTCP_RECV//调用TCP_RECVEN:SM0.0//使能输入，常1接收ConnID:1//CPU将连接ID（ConnlD）用于此接收操作（连接过程中定义）MaxLen:10//MaxLen是要接收的最大字节数（例如，DataPt中缓冲区的大小（1至U1024））。
DataPtr:&VB2000IIDataPtr是指向接收数据存储位置的指针这是指向l、Q、M或V存储器的S7-200SMART指针（例如，&VB100）Done:V6001.1II当接收操作完成且没有错误时，指令置位Done输出当指令置位Done输出时，Length输出有效Busy:V6001.2//当接收操作正在进行时，指令置位Busy输出Error:V6001.3//当接收操作完成但发生错误时，指令置位Error输出Status:VB6005//如果指令置位Error输出，Status输出会显示错误代码如果指令置位Busy或Done输出，Status为零（无错误）Length:VW6006〃Length是实际接收的字节数图2?调用发送和接收指令3•分配库存储区，如图3所示图3.?分配库存储区丄？注意：为保证指令库可以正常工作，分配库存储区的时候，一定不能与程序中使用的其他V区地址重叠！！S7-1200侧硬件组态和编程?（服务器侧组态编程）使用TIAV13SP1Upd9软件Portal视图中，创建新项目添加硬件并命名PLC进入“项目视图”，在“项目树”下双击“添加新设备”，在对话框中选择所使用的S7-1200CPU添加到机架上，命名为PLC_1如图4所示图4.?添加新设备启用时钟位为了编程方便，使用CPU属性中定义的时钟位，定义方法如下：在项目树”>“PLC_1设备组态”中，选中CPU，然后在下面的属性窗口中，“属性”>系“统和时钟存储器”下，将时钟位定义在MB0，如图5所示。
时钟位我们使用M0.5，它是频率为1Hz的脉冲，可以使用它去自动激活发送任务图5.启用时钟位?为PROFINET通信口分配以太网地址图6.?分配IP地址在S7-1200中调用建立连接指令，进入项目树”>“PLC_1”程序块”>“0B1主程序中，从右侧窗口指令”>通信”>开放式用户通信”下调用“TCON指令，配置连接参数，如图7所示图7.?调用TC0N指令并配置连接参数创建用于交换数据的全局DB块及定义变量通过项目树”>“PLC_1程序块”>添加新块”，选择数据块”创建全局DB块，点击“确定”生成数据块如图8所示图8.添加新块通过项目树”>“PLC_1程序块”点击生成的数据块_1”(DB4)，右键属性，取消勾选“优化的块访问”如图9所示图9.取消勾选优化的块访问双击生成的“数据块_1”(DB4)，定义数组，10个字节用于发送，10个字节用于接收，然后编译数据块结果如图10所示图10.?定义交换数据区在OB1中调用TSEND和TRCV指令块位置及调用方法参考TCON指令的调用，调用结果如图11所示CALLTSEND,DB3〃调用TSEND，使用背景DB块:DB3REQ:M0.5//使用1Hz的时钟脉冲，上升沿激活发送任务ID:1〃连接号，要与连接配置中一致DATAP#DB4.DBX0.0BYTE10//发送数据区的数据，需要注意DB块要选用绝对寻址DONE:M20.0//任务执行完成并且没有错误，该位置1BUSY:M20.1//该位为1，代表任务未完成，不能激活新任务ERROR:M20.2//通信过程中有错误发生，该位置1STATUS:MW22//有错误发生时，会显示错误信息号CALLTRCV,DB5〃调用TRCV,使用背景DB块:DB5EN_R:M1.2〃准备好接受数据，常1接收ID:1〃连接号，要与连接配置中一致DATAP#DB4.DBX10.0BYTE10//接受数据区的数据，需要注意DB块要选用绝对寻址DONE:M30.0//任务执行完成并且没有错误，该位置1BUSY:M30.1//该位为1，代表任务未完成，不能激活新任务ERROR:M30.2//通信过程中有错误发生，该位置1STATUS:MW32//有错误发生时，会显示错误信息号RCVD_LEN:MW34//实际接受数据的字节数图11.?调用发送和接收指令1?接收和发送指令调用需要注意：程序块的ID要与指令TCON中的ID保持一致DATA参数的填写方法（以TRCV程序块为例）：1、直接输入:P#DB4.DBX10.0BYTE102、打开数据块，点击数据块右上角浮动按钮移动数据块与OB1并排显示，选中数据块变量名称TCP_RCV”拖拽到TRCV指令DATA参数处，该区域显示为绿色，释放鼠标即可。
通信结果将S7-1200和S7-200SMART项目编译，下载S7-1200侧触发TCON指令的REQ（M10.0置位为1），S7-200SMART侧触发TCP_CONNECT指令的Req（V6010.0置位为1）以建立连接；通信结果如下:。
