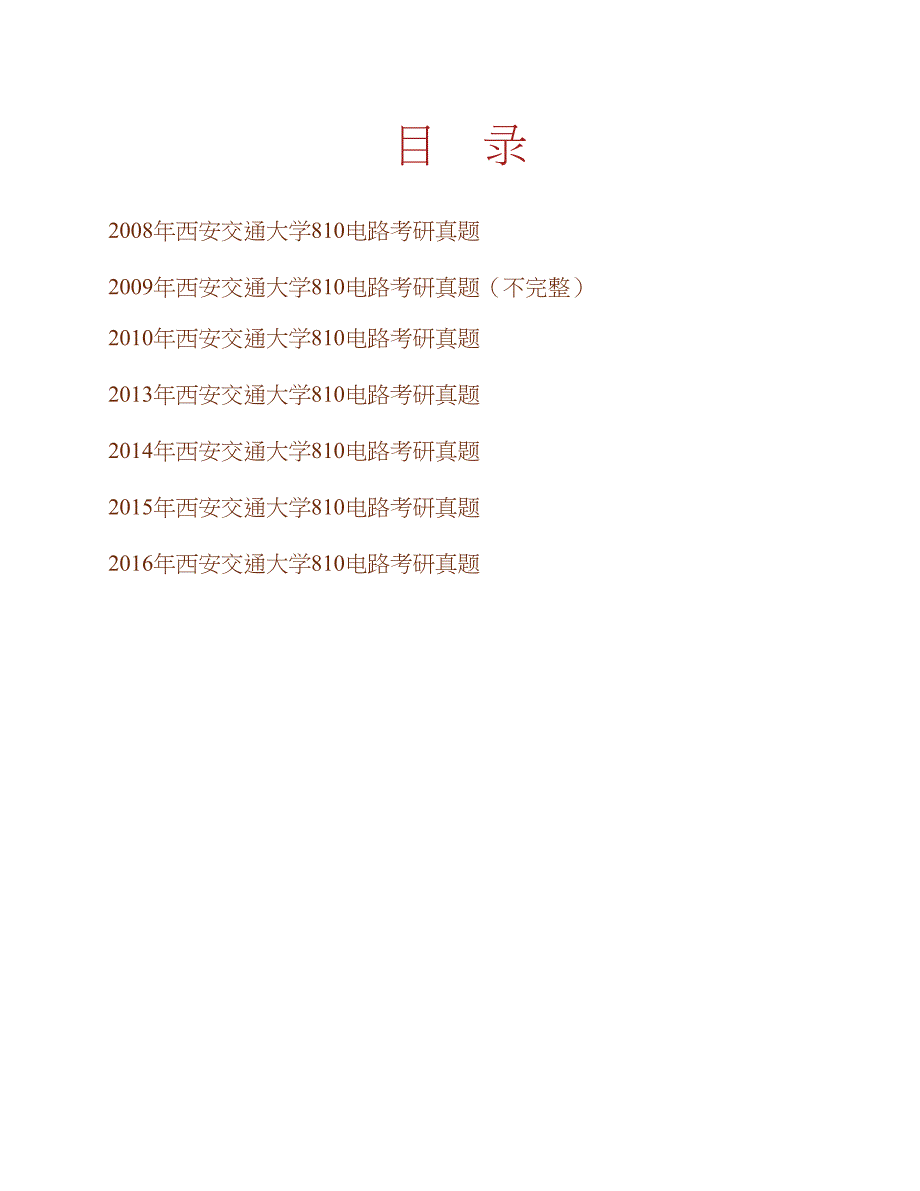

目 录2008年西安交通大学810电路考研真题2009年西安交通大学810电路考研真题（不完整）2010年西安交通大学810电路考研真题2013年西安交通大学810电路考研真题2014年西安交通大学810电路考研真题2015年西安交通大学810电路考研真题2016年西安交通大学810电路考研真题 2008年西安交通大学810电路考研真题 2009年西安交通大学810电路考研真题（不完整）说明：本套收录的真题只含部分试题，特此说明，非常抱歉！一、分别求题一图所示电路中电压源功率题一图四、题四图所示电路原已达稳态，t＝0是开关s闭合，求t≥0时的uC（t） 题四图五、题五图中R为可变电阻，当R为多少时它可获得最大功率？并求此最大功率题五图▪六、题六图所示电路为正弦稳态电路，已知US＝20∠0°V，电流表A 读数为40A，电流表A2读数为28.28A，求（1）电流表A1读数；（2）wL和wC题六图九、题九图所示电路为对称三相电路，相电压为200V，Z1＝Z2＝100－j150Ω▪▪（1）求IAC、IA；（2）求三个Z2所产生总的无功功率 题九图十、题十图所示电路为非正弦周期电路，已知R＝10Ω，L1＝1mF，L2＝（2/3）mH。
1）求C1和C2；（2）求稳态时u1（t） 题十图十一、题十一图所示电路中，已知电感初始电流为零，us（t）＝δ（t）＋2e－tV，根据运算法求uL（t）题十一图十四、题十四图所示电路，已知u＝0.5V，i＝1A，求R和is 题十四图十五、题十五图中D为理想二极管，开关S原为断开状态，电路在断开状态下达到稳态，t＝0时开关S重新断开求t≥0时电容电压uC（t）和电感电流iL（t）题十五图 2010年西安交通大学810电路考研真题一、（8分）利用电源等效变换，分别将图1（a）、（b）所示各电路等效为最简单的形式注意：解题时必须分别画出反映电源等效变换过程的电路）图1（a）图1（b）二、（20分）如图2所示电路中，各结点及回路编号均已指定，试 分别列写其结点电压方程和回路电流方程图2三、（12分）利用叠加定理，求图3所示电路中的电流I和电压U图3四、（12分）在图4所示的电路中，RL的值可以任意改变，试问RL等于何值时可以吸收最大功率？并求出此最大功率 图4五、（16分）电路如图5所示，t＜0时电路已处于稳态当t＝0时，开关S闭合，求t≥0的电感电流iL（t）、电感电压uL（t）、电容电压uC（t）及电容电流iC（t）。
图5六、（16分）在图6所示正弦稳态电路中，已知I2＝30A，I3＝20A，R＝10Ω，▪（1）以U2为参考相量，分别画出该电路的电流、电压相量图； （2）求I1、UR、UL、U2、X1、X2、X3图6▪七、（12分）R、L、C并联电路如图7所示，已知IS＝2∠30°A，ω＝2500rad/s，当C＝16μF时，电流源发出的有功功率最大，即Pmax＝200W求：（1）电阻R、电感L及电路的品质因数Q；▪（2）电压U；▪（3）电容电流IC及电容发出的无功功率QC图7 八、（14分）在图8所示的耦合电感电路中，已知R1＝30Ω，R2＝20Ω，L1＝1.4H，L2＝1.2H，M＝1H，C＝100μF1）画出该电路的去耦等效电路；（2）求电流i1（t）、i2（t）及iC（t）；（3）计算电源发出的有功功率P及无功功率Q图8▪九、（14分）图9所示为对称三相电路，已知UA＝100∠0°V，ω＝100rad/s，R＝60Ω，对称三相电路负载的无功功率为Q＝－1500var求：（1）电容C；▪▪▪▪▪（2）线电流IA1、IA2、IA、IB以及相电流IAB；（3）对称三相电源发出的有功功率P 图9十、（14分）电路如图10所示，开关S在位置1已经很久了，若在t＝0时开关S由位置1打向位置2。
1）计算开关动作前的uC（0－）及iL（0－）；（2）画出开关动作后的运算电路；（3）用运算法求开关S动作后的UC（s）以及uC（t）图10十一、（12分）求图11所示二端口网络的Y参数矩阵 图11 2013年西安交通大学810电路考研真题 2014年西安交通大学810电路考研真题 2015年西安交通大学810电路考研真题 2016年西安交通大学810电路考研真题 。
