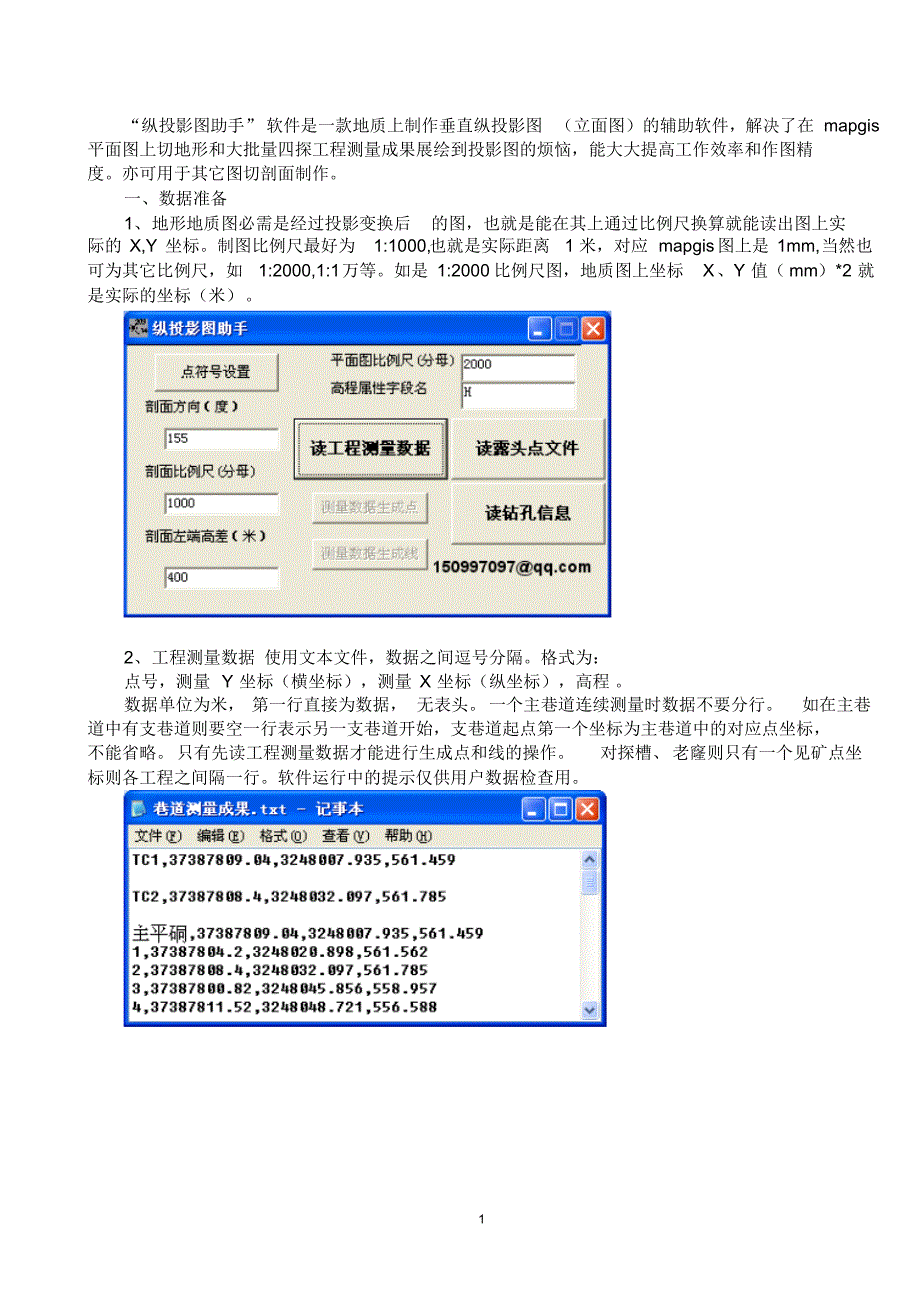

1 “纵投影图助手” 软件是一款地质上制作垂直纵投影图 （立面图）的辅助软件，解决了在 mapgis 平面图上切地形和大批量四探工程测量成果展绘到投影图的烦恼，能大大提高工作效率和作图精 度亦可用于其它图切剖面制作 一、数据准备 1、地形地质图必需是经过投影变换后的图，也就是能在其上通过比例尺换算就能读出图上实 际的 X,Y 坐标制图比例尺最好为1:1000,也就是实际距离1 米，对应 mapgis图上是 1mm,当然也 可为其它比例尺，如1:2000,1:1万等如是 1:2000 比例尺图，地质图上坐标X、Y 值（ mm）*2 就 是实际的坐标（米）2、工程测量数据 使用文本文件，数据之间逗号分隔格式为： 点号，测量 Y 坐标（横坐标），测量 X 坐标（纵坐标），高程 数据单位为米， 第一行直接为数据， 无表头一个主巷道连续测量时数据不要分行如在主巷 道中有支巷道则要空一行表示另一支巷道开始，支巷道起点第一个坐标为主巷道中的对应点坐标， 不能省略只有先读工程测量数据才能进行生成点和线的操作对探槽、老窿则只有一个见矿点坐 标则各工程之间隔一行软件运行中的提示仅供用户数据检查用2 3、钻孔数据 使用文本文件，斜孔格式为： 钻孔号，孔口测量Y 坐标（横坐标），测量 X 坐标（纵坐标），高程 见矿孔深 测斜序号 1，测斜孔深，倾向，倾角 测斜序号 2，测斜孔深，倾向，倾角注意：第 3 行为开孔数据，不能省，开孔如为直孔则为：1，0，0，90 如果全孔为直孔，第3 行不能省。
格式为：二、数据处理 1、先在地形地质图上采集矿体露头位置的高程所读高程通过建立一个有高程属性的单独的 点文件（ *.WT ）保存起来，所有的点必需按通常作图顺序建立（实例为从北西端开始往南东严格 按顺序采集，中途不能因漏点再补点，否则投点正确但划线不正确）高程字段名可任意，本软件 界面中可修改不能输入其它无关的点（实例为“矿脉地表点.WT” ） 采点完成后修改点高程属性 值并保存 2、根据矿脉总的走向确定垂直纵投影图的方向（单位为度）、确定纵投影图左边最终出图高度 （单位为米）及比例尺（填写分母） 3、在软件界面内可以重复添加不同钻孔和工程资料，自动集成在同一个点线文件中3 4、数据处理完毕分别保存点、线文件，方便后期修改完善，本软件智能处理自动标注10cm 间隔的高程线和整数高程值 4、未注册软件功能与正式版一样但只能处理少量点，图形可能不完整 三、联系 ：150997097 cxlhn@矿脉地表露头位置点采集样图投影效果图：。
