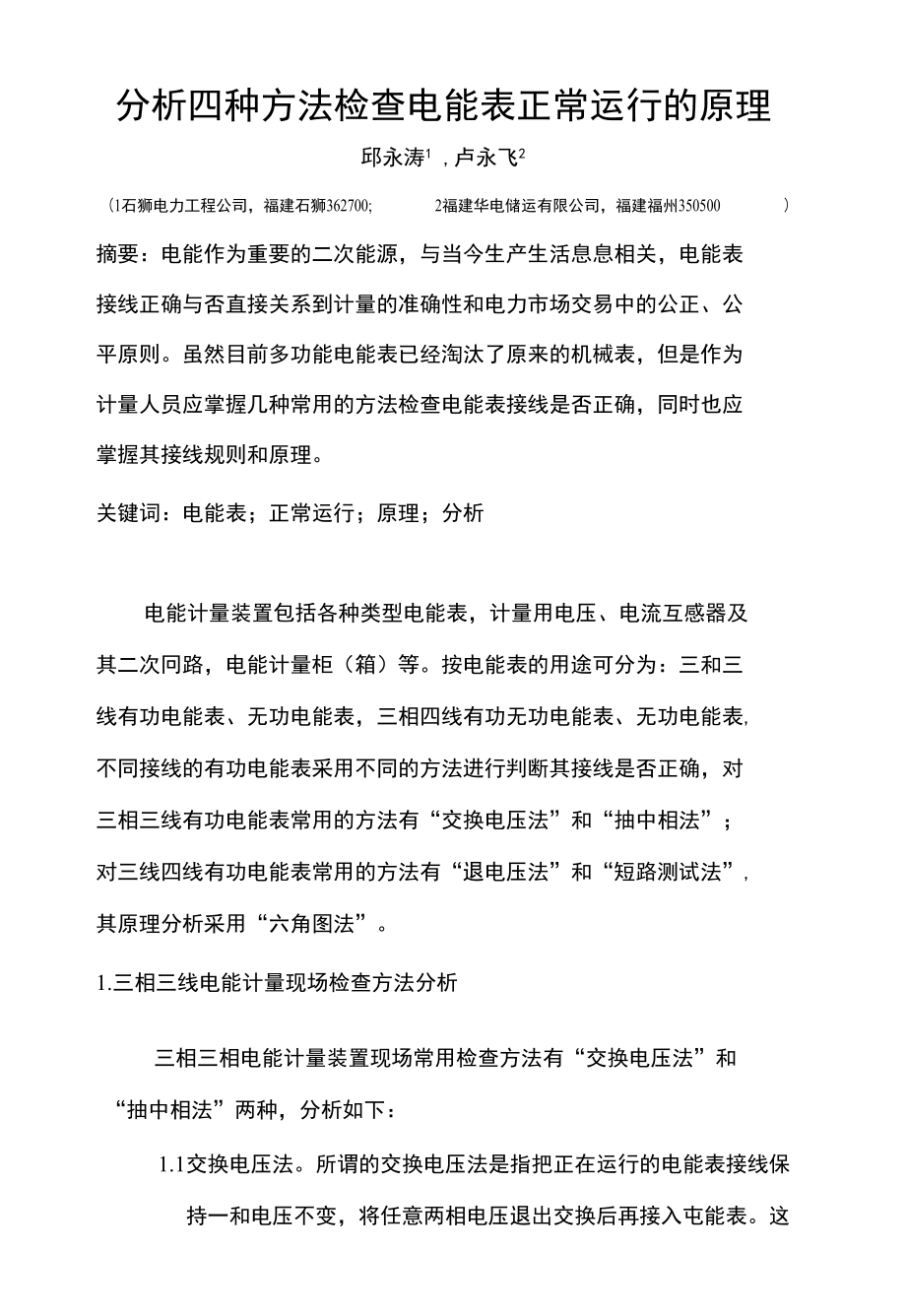

分析四种方法检查电能表正常运行的原理

分析四种方法检查电能表正常运行的原理邱永涛1 ,卢永飞2（1石狮电力工程公司，福建石狮362700; 2福建华电储运有限公司，福建福州350500 ） 摘要：电能作为重要的二次能源，与当今生产生活息息相关，电能表 接线正确与否直接关系到计量的准确性和电力市场交易中的公正、公 平原则虽然目前多功能电能表已经淘汰了原来的机械表，但是作为 计量人员应掌握几种常用的方法检查电能表接线是否正确，同时也应 掌握其接线规则和原理关键词：电能表；正常运行；原理；分析电能计量装置包括各种类型电能表，计量用电压、电流互感器及 其二次冋路，电能计量柜（箱）等按电能表的用途可分为：三和三 线有功电能表、无功电能表，三相四线有功无功电能表、无功电能表, 不同接线的有功电能表采用不同的方法进行判断其接线是否正确，对 三相三线有功电能表常用的方法有“交换电压法”和“抽中相法”； 对三线四线有功电能表常用的方法有“退电压法”和“短路测试法”, 其原理分析采用“六角图法”1.三相三线电能计量现场检查方法分析三相三相电能计量装置现场常用检查方法有“交换电压法”和 “抽中相法”两种，分析如下：1.1交换电压法所谓的交换电压法是指把正在运行的电能表接线保 持一和电压不变，将任意两相电压退出交换后再接入屯能表。

这 种方法的检查结果为：交换电压后电能表停转现以交换A. B相电压和A、C相电压为例说明分析：1）交换A、B相电压，向量图如下:A、B械压反接图4元件负議ABCCJba\ Ob\ A150+Oc0a图1 图2交换A、B和电压后，电能表表尾电压接入顺序为B A C, 其接线图如上图1所示，向量图如图2所示，根据计算公式、正 余弦计算法则及向量图所示，其计算表达式为：P=P1+P2=UbaIaCos （150 +①）+UcaIcCos （30 —①）二 0通过上述表达式宜观的看出：交换电压后，有功电能表的功率为 “零”，说明电能表停转第一元件 第二元件Ob2）交换A、C相电压，向量图如下:父:换A、C相电压后，电能表表尾电压接入顺序为C、B、A,其接线图如上图3所示，向量图如图4所示，计算方法同上，其计算表达式为：P二P1+P2二UcbIaCos （90 一①）+UabIcCos （90 +①）=0同理也可看出：交换电压后，有功电能表的功率为“零”，说明 电能表停转3）交换B、C相电压交换B、C相电压其原理与上述分析方法类 似，此处赘述1.2抽中相法所谓“抽中相法”是指将在运行中电能表B相退出（即 将中相断开），另两相屯压不处理。

这样做的检查结果为：电能表的转速变为原来的一半分析：■7>n

若有不同，则存在接线错误2. 2短路测试法所谓短路试验法是指将运行中电能表电流端子短接, 观察电能表转数或脉冲数分析：电能表其有功功率计算表达式：P二P1+P2+P3二UaIaCOS ① a+ Ub【bCOS ① b+ UcIcCOS ①c从表达式可以看出：1）当A （或B、C）相电流短接时，P】（或P2、PJ为零，电能表 只计量两相功率，所以任意一相被被短接后其转数都为原来 的2/3,说明原来的接线正确2） 当A相电流短接时，电能表的转速变快或脉冲变多，则说 明R为负，A相电流反接（用计算式说明：原P‘ P+P+P ~P,短接后 P〃 ~2P）3） 当A相电流短接时，电能表的转速或脉冲数不变，则说明Pi为零，A相电流存在开路或电压短路（计算式表示为原P "0+P+P"2P,短接后P〃 aP+P~2P）；或者说明A相电 流存在开路或电压短路（Pi为零），另外两和，一和接线正 确，一相电流接反（计算式表示为原P‘ ~O+P-P"O,短接 后卩〃 ~O-P+P~O）；或者三相电压电流同吋开路（计算式 表示为原 P ~0+0+0~0,短接后 P"二0+0+0~0）4） 当A相电流短接时，P】为零，电能表反转，则说明电能表 一相反接（P或Ps为负），一相存在电流、电压开路 ①或 匕为零）（计算式表示为原P‘ "0+P-P"0,短接后P〃 ~ O+0-Pa -P）。

3结束语四种检查表计正常运行的方法原理分析，主要运用代数运算、几 何向量图及计量上的一些知识，来分析其原理掌握一些检查电能计 量装置正常运行的检查方法有助于提高工作效率，减少计量人员的工 作量参考文献[1]装表接电与内线安装/王富勇 主编・一北京：电力出版社,2010.8⑵交流电能表错误接线100例/邱炳正编著・一3版北京：中国计量出版社,2004. 12。
