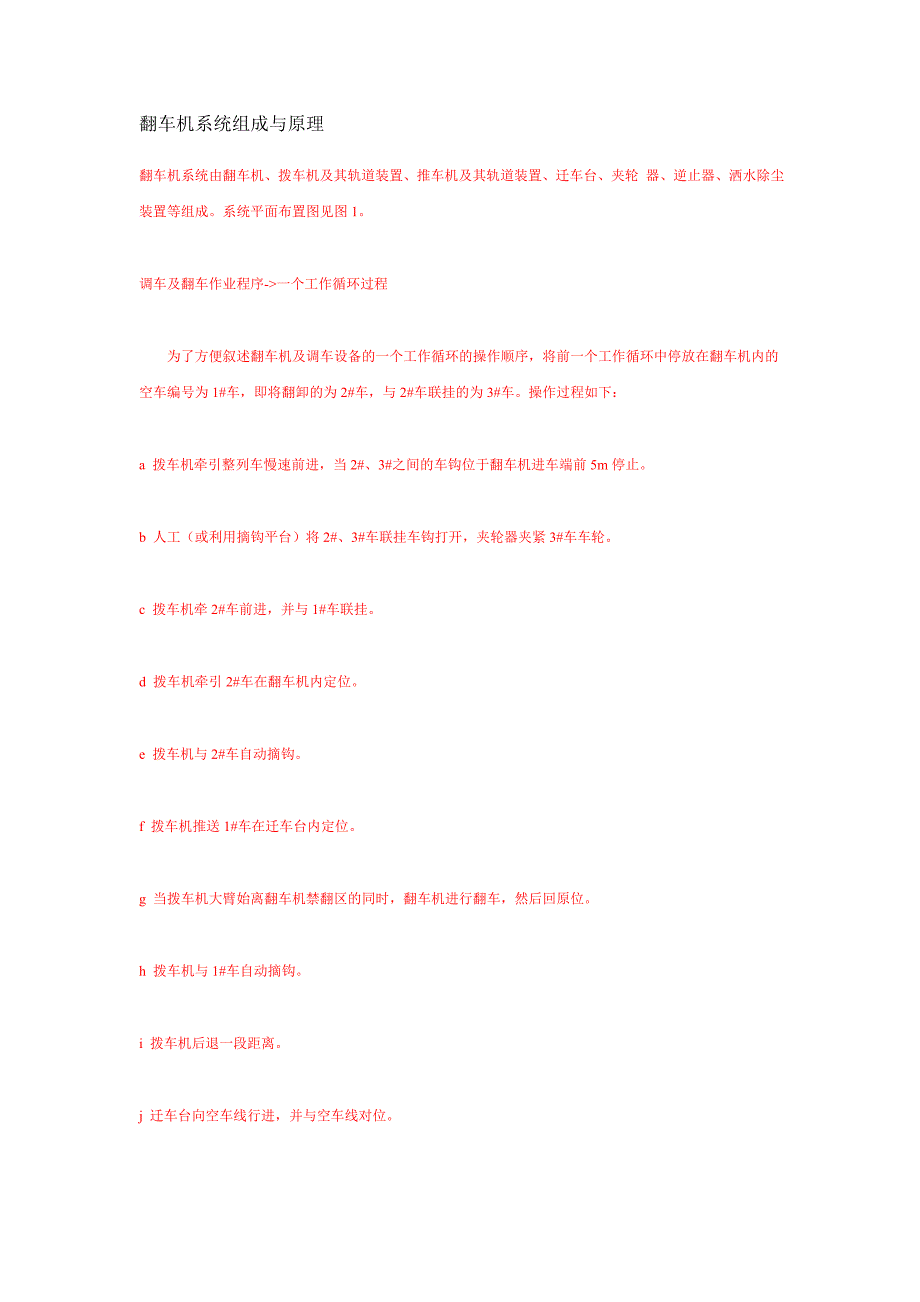

翻车机系统组成与原理翻车机系统由翻车机、拨车机及其轨道装置、推车机及其轨道装置、迁车台、夹轮 器、逆止器、洒水除尘装置等组成系统平面布置图见图1调车及翻车作业程序->一个工作循环过程 为了方便叙述翻车机及调车设备的一个工作循环的操作顺序，将前一个工作循环中停放在翻车机内的空车编号为1#车，即将翻卸的为2#车，与2#车联挂的为3#车操作过程如下：a 拨车机牵引整列车慢速前进，当2#、3#之间的车钩位于翻车机进车端前5m停止b 人工（或利用摘钩平台）将2#、3#车联挂车钩打开，夹轮器夹紧3#车车轮c 拨车机牵2#车前进，并与1#车联挂d 拨车机牵引2#车在翻车机内定位e 拨车机与2#车自动摘钩f 拨车机推送1#车在迁车台内定位g 当拨车机大臂始离翻车机禁翻区的同时，翻车机进行翻车，然后回原位h 拨车机与1#车自动摘钩i 拨车机后退一段距离j 迁车台向空车线行进，并与空车线对位k 同时拨车机大臂抬起，拨车机高速返回l 同时推车机将空车推出迁车台，停在逆止器外侧，迁车台返回重车线m 拨车机大臂下降，然后与下个车皮联挂 至此一个工作循环完毕进入下一个工作循环，如此循环作业，直至整列车翻卸完毕，每节车卸车周期大约145S。
图 1系统平面布置图 图 2 折返式翻车机系统布置图 一、“C”形翻车机卸车系统的组成及形式“C”形翻车机卸车系统的组成： “C”形翻车机， 重车调车机（拨车机）及其轨道装置， 空车调车机（推车机）及其轨道装置， 迁车台， 夹轮器， 摘钩平台， 单向止挡器（逆止器）， 安全止挡器， 喷水除尘装置， 振动煤篦， 电气控制系统等C”形翻车机卸车系统的形式： 贯通式“C”形翻车机卸车系统布置形式参见图（一）贯通式“C”形翻车机卸车系统的特点是重车线与空车线为一股道，在设备组成上不选用重车调车机、迁车台、安全止挡器，其余单机设备都可选用折返式“C”形翻车机卸车系统折返式“C”形翻车机卸车系统布置形式参见图（二）折返式“C”形翻车机卸车系统的特点是重车线与空车线为二股道，在设备组成上可选用所有单机设备 图（一） 图（二）二、“C”形翻车机卸车系统的作业程序： （一）贯通式“C”形翻车机卸车系统的作业程序：(仅从第2#车厢开始,此时第1#空车在翻车机内): 1 拨车机大臂下降,拨车机后退与车列联挂(2#)。
2 拨车机牵引重车列前进，当3#车前车钩距翻车机前6 m处停止， 人工摘开2#车与3#车之间的车钩 3 拨车机继续前进与翻车机内的1#车联挂 4拨车机牵引2#车前进(此时仍与1#车联挂)，使2#车在翻车机内定位，拨车机与2#车自动摘钩 5 拨车机继续推送1#车出翻车机，通过逆止器 翻车机进行翻转然后返回原位 6 拨车机与1#车自动摘钩 7 拨车机后退，大臂抬起，高速返回 8 拨车机返回原位 系统进入下一个循环 （二）折返式“C”形翻车机卸车系统的作业程序： (仅从第2#车厢开始,此时第1#空车在翻车机内): 1 拨车机大臂下降,拨车机后退与车列联挂(2#) 2 拨车机牵引重车列前进，当3#车前车钩距翻车机前6 m处停止， 人工摘开2#车与3#车之间的车钩 3 拨车机继续前进与翻车机内的1#车联挂 4拨车机牵引2#车前进(此时仍与1#车联挂)，使2#车在翻车机内定位，拨车机与2#车自动摘钩 5 拨车机继续推送1#车在迁车台上定位，涨轮器涨紧， 同时翻车机进行翻转然后返回原位 6 拨车机与1#车自动摘钩 7 拨车机后退，大臂抬起，高速返回 8 迁车台定位销收回，同时迁车台向空车线运行，并与空车线对准；迁车台定位销伸出定位，涨轮器打开。
9 推车机将空车推出迁车台，停止在逆止器外侧 10迁车台返回原位，定位销伸出定位 11 推车机返回原位 系统进入下一个循环。
