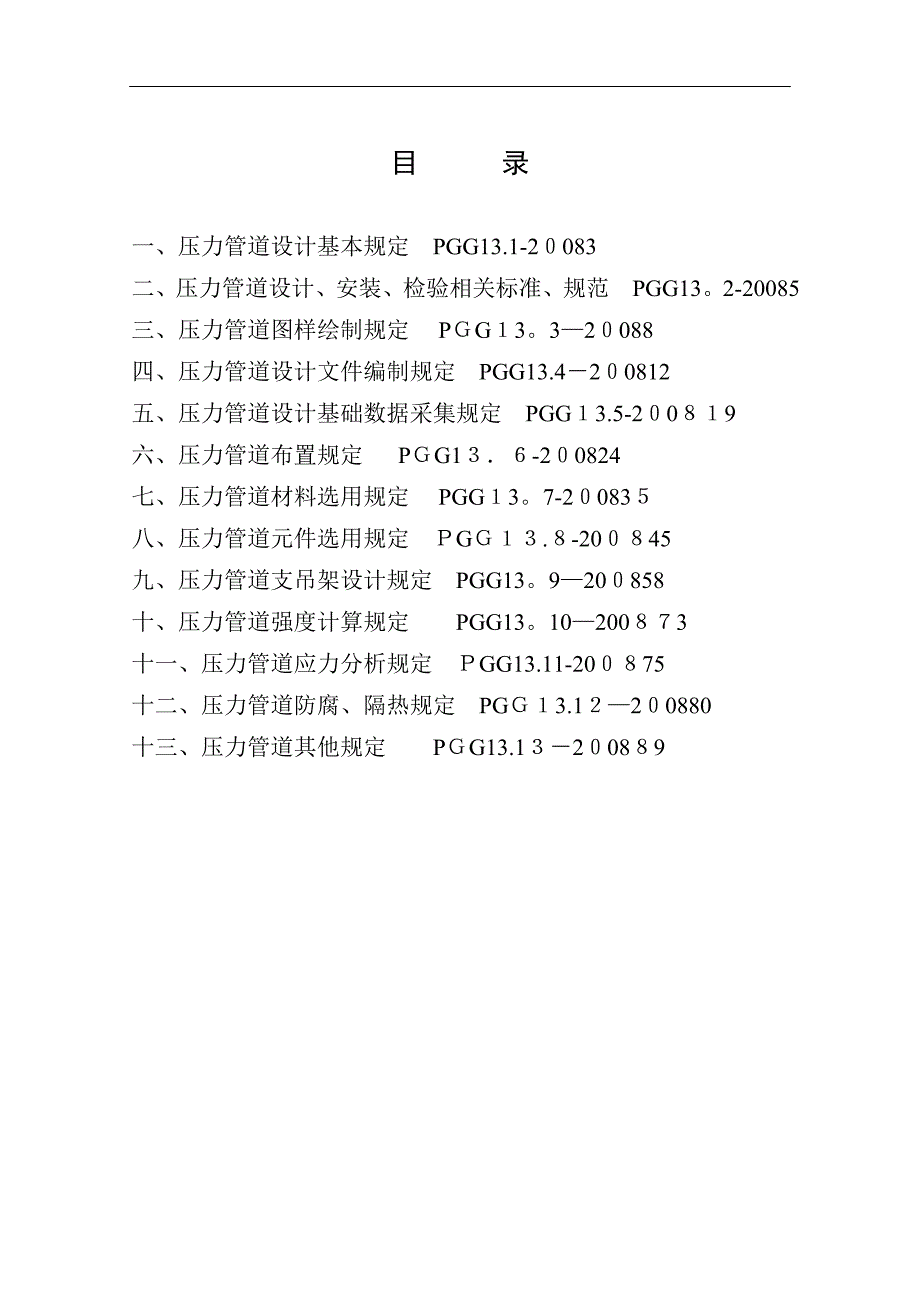

压力管道设计技术规定 PGG13-2008 现行版本A 修改码0目 录一、压力管道设计基本规定 PGG13.1-2０083二、压力管道设计、安装、检验相关标准、规范 PGG132-20085三、压力管道图样绘制规定 PＧG１33—2０088四、压力管道设计文件编制规定 PGG13.4－2０0812五、压力管道设计基础数据采集规定 PGG１3.5-2０0８１9六、压力管道布置规定 PＧG1３．６-2０0824七、压力管道材料选用规定 PGG１37-2０083５八、压力管道元件选用规定 ＰGＧ１３.８-20０８45九、压力管道支吊架设计规定 PGG139—20０858十、压力管道强度计算规定 PGG1310—200８７3十一、压力管道应力分析规定 ＰGG13.11-20０８75十二、压力管道防腐、隔热规定 PGＧ１3.1２—2０0880十三、压力管道其他规定 PＧG13.1３－2０08８92一、压力管道设计基本规定 PGG１3.1-200811 总则11 本规定根据国务院《特种设备安全监察条例》、国家质量监督检验检疫总局TSGR１001—20０8《压力容器压力管道设计许可规则》制定。
1２ 本规定适用于公称压力小于或等于42MPａ的工业金属压力管道及非金属衬里的工业金属压力管道的设计.非压力管道的设计可参照本规定执行３ 本规定不适用于GB/Ｔ20８011—2006《压力管道规范 工业管道》第１部分：总则第14条规定的管道范围4 压力管道，是指最高工作压力大于或等于０1ＭPa(表压）的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质，且公称直径大于２５mm的管道2 压力管道类别、级别划分１2.1 GA类(长输管道）长输(油气）管道是指产地、储存库、使用单位之间的用于输送商品介质的管道,划分为GA1级和GA2级GA1级:符合下列条件之一的长输管道为GＡ１级：(1）输送有毒、可燃、易爆气体介质，最高工作压力大于４.0MＰa的长输管道2)输送有毒、可燃、易爆液体介质，最高工作压力大于或者等于6４ＭPａ,并且输送距离（指产地、储存地、用户间的用于输送商品介质管道的长度)大于或者等于200ｋm的长输管道．ＧA２级:ＧA1级以外的长输（油气）管道为GＡ２级1.２.２ GB类(公用管道）公用管道是指城市或乡镇范围内的用于公用事业或民用的燃气管道和热力管道，划分为GB1级和GＢ2级。
GB1级:城镇燃气管道ＧB2级:城镇热力管道２.3 GC类(工业管道）工业管道是指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道,划分为ＧC１级、ＧC2级、GＣ3级ＧC1级:符合下列条件之一的工业管道为ＧC1级:(1)输送GＢ５044-８５《职业接触毒物危害程度分级》中规定的毒性程度为极度危害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管道2)输送GB５01６0-199９《石油化工企业设计防火规范》及GＢ50016－20０６《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体（包括液化烃),并且设计压力大于或者等于4.0MPa的管道3)输送流体介质并且设计压力大于或者等于100ＭPａ,或者设计压力大于或者等于40ＭＰa,并且设计温度大于或等于4０0℃的管道GＣ2级:除ＧC3级管道外，介质毒性危害程度、火灾危险性（可燃性)、设计压力和设计温度小于GC1级管道，都属于ＧC2级压力管道GC3级:输送无毒、非可燃流体介质,设计压力小于或者等于1０MPa,并且设计温度大于-20℃但是小于18５℃的管道2.４ GD类（动力管道)火力发电厂用于输送蒸汽、汽水两相介质的管道,划分为GD１级、GD2级。
GD1级：设计压力大于等于６3MPａ,或者设计温度大于等于400℃的管道ＧＤ２级:设计压力小于63MPa,且设计温度小于40０℃的管道.13 山东省轻工业设计院压力管道设计许可范围为类别级别品种设计许可范围GCGC1GC1（1)已申请受理GC1（２)已申请受理GC1(3)已申请受理GC2具有设计资格GＣ3具有设计资格GDGＤ１已申请受理ＧD2具有设计资格二、压力管道设计、安装、检验相关标准、规范 PＧG１３.２-２０082１ 总则2,1.1 本规定包括：压力管道设计、安装、检验应当遵循的标准或规范2 本规定为压力管道设计、安装、检验应当遵循的标准或规范（或引用的有效文件),各项目的管道设计应符合本规定的要求1．3 设计所采用的压力管道设计标准应当在设计合同及设计说明书中进行明确规定,设计安装、检验要采用统一发布的配套标准2.2 法规性文件国务院令第3７3号《特种设备安全监察条例》国务院令第４12号《国务院对确需保留的行政审批项目设定行政许可的规定》国家质量技术监督局令第13号《特种设备质量监督与安全监察规定》劳部发[1９９6]140号《压力管道安全管理及监察规定》２.3 与设计有关的标准或规范TＳＧ Ｒ1０01—20０8《压力容器压力管道设计许可规则》ＧB／T20８01.1～6—2006《压力管道规范 工业管道 第1~６部分》GB1５0—1９98《钢制压力容器》GB5031６—2０00《工业金属管道设计规范》(2０0８年版)GB50３16-200０《工业金属管道设计规范》(局部修订条文及条文说明）GB5044-1985《职业性接触毒物危害程度分级》ＧB５0016-２０06《建筑设计防火规范》GＢ50160-1９92《石油化工企业设计防火规范》（１９99年版)QBJS34—200５《轻工业建设项目施工图设计编制内容深度规定》GB５0264—199７《工业设备及管道绝热工程设计规范》GB5００28-2006《城镇燃气设计规范》GB5００２9-200３《压缩空气站设计规范》ＧB50030—１991《氧气站设计规范》GB5０031－1991《乙炔站设计规范》GB50０４1—200８《锅炉房设计规范》GB50０58－1９９２《爆炸和火灾危险环境电力装置设计规范》GB50１56-2002《汽车加油加气站设计与施工规范》GB5０1７７—200５《氢气站设计规范》GB５0049—9４《小型火力发电厂设计规范》ＧＢ/Ｔ5０２65—97《泵站设计规范》CJJ34-2002《城市热力网设计规范》GＢ/Ｔ1739５-20０8《无缝钢管尺寸、外形、重量及允许偏差》HG20553-93《化工配管用无缝及焊接钢管尺寸选用系列》GB/T１2７7１—2000《流体输送用不锈钢焊接钢管》GＢ/T14976—２00２《流体输送用不锈钢无缝钢管》ＨG2053７。
1~4—92《奥氏体不锈钢焊接钢管选用规定》《管壳式换热器用奥氏体不锈钢焊接钢管技术要求》《化工装置用奥氏体不锈钢焊接钢管技术要求》《化工装置用奥氏体不锈钢大口径焊接钢管技术要求》GB/Ｔ８163-1999《输送流体用无缝钢管》GB3087—1999《低中压锅炉用无缝钢管》GＢ５310—1９95《高压锅炉用无缝钢管》ＧＢ/T30９1-20０８《低压流体输送用焊接钢管》GB/T12459—2005《钢制对焊无缝管件》HG２0592~2０6３5—19９7《钢制管法兰、垫片、紧固件》ＧB／T1222４-2０05《钢制阀门一般要求》ＧB/T１2241—２0０5《安全阀一般要求》GB/T1２7７7—1９99《金属波纹管膨胀节通用技术条件》GB／T1４５2５—199３《波纹金属软管通用技术条件》ＧB/T146２６-19９３《锻钢制螺纹管件》GＢ/T1７1161～１71１6３-１9９7《管道支吊架》GB/Ｔ１9672-2０05《管线阀门技术条件》GB50074－2002《石油库设计规范》HG／T20519－1992《化工工艺设计施工图内容和深度统一规定》HG/T20549-１9９8《化工装置管道布置设计规定》HＧ/T20６79-1990《化工设备、管道外腐设计规定》HＧ／T215８7-１99４《管道减振器》GＢ6479-2000《高压化肥设备用无缝钢管》ＧＢ９9４８-2０06《石油裂化用无缝钢管》ＳH／T3040-2002《石油化工伴管和夹套管设计规范》SH/Ｔ3０５4—20０5《石油化工厂区管线综合设计规范》SH3097-2000《石油化工静电接地设计规范》JB／Ｔ74~90－１994《管路法兰及垫片》JB／T8130.１~81３0.2—1999《弹簧支吊架》《石油化工装置工艺管道安装设计手册》《化工设备设计手册》4 与安装及检验有关的标准或规范《压力管道安装安全质量监督检验规则》GB50２３5-１９9７《工业金属管道工程施工及验收规范》ＧＢ50２36-1998《现场设备、工业管道焊接工程施工及验收规范》SＨ3501-２002《石油化工有毒、可燃介质管道工程施工及验收规范》ＨG２0２25－1９9５《化工金属管道工程施工及验收规范》JB4730—2005《承压设备无损检测》SＢJ１2-2000《氨制冷系统安装工程施工及验收规范》DL5007-1992《电力建设施工及验收技术规范》(火力发电厂焊接篇）DL5031-1994《电力建设施工及验收技术规范》(管道篇)ＤL/T５０４7-19９5《电力建设施工及验收技术规范》(锅炉机组篇)三、压力管道图样绘制规定 PGG１3。
３—200８３１ 总则３1 本规定包括：压力管道图样绘制规定.3.１.2 本规定为压力管道图样绘制的规定、各项目的压力管道设计图样应符合本规定的要求非压力管道设计图样也应参照本规定执行2 图样3２．１ 图纸的幅面及格式1 图纸幅面及格式应符合GＢ/Ｔ1４689《技术制图 图纸幅面和格式》的规定3．2．12 常用幅面:一般为A0、A１、Ａ2、A3、A４，加长宽幅面尽量不用2 图样比例图样的比例应符合ＧB/T１469０《技术制图-—比例》的规定3 图线3１ 所有图线都要清晰光洁、均匀,宽度应符合要求平行线间距至少要大于１.5mm,以保证复件上的图线不会分不清或重叠.3２.3.２ 图线宽度图线宽度分三种:粗线、中粗线、细线．其宽度应符合GB/T17450《技术制图 图线》的规定.３.2.3.3 图线用法的一般规定见下表：粗线中粗线细线工艺管道及仪表流程图主物料管道其它物料管道其它辅助管道及仪表流程图公用系统管道及仪表流程图辅助管道总管支管其它设备布置图设备管口方位图设备轮廓设备支架设备基础其它动设备(如机泵等）如只绘出设备基础,图线宽度用0管道布置图单线（实线或虚线）管道法兰、阀门及其它双线（实线或虚线)管道管道轴测图管道法兰、阀门、承插焊螺纹连接的管件的表示线。
