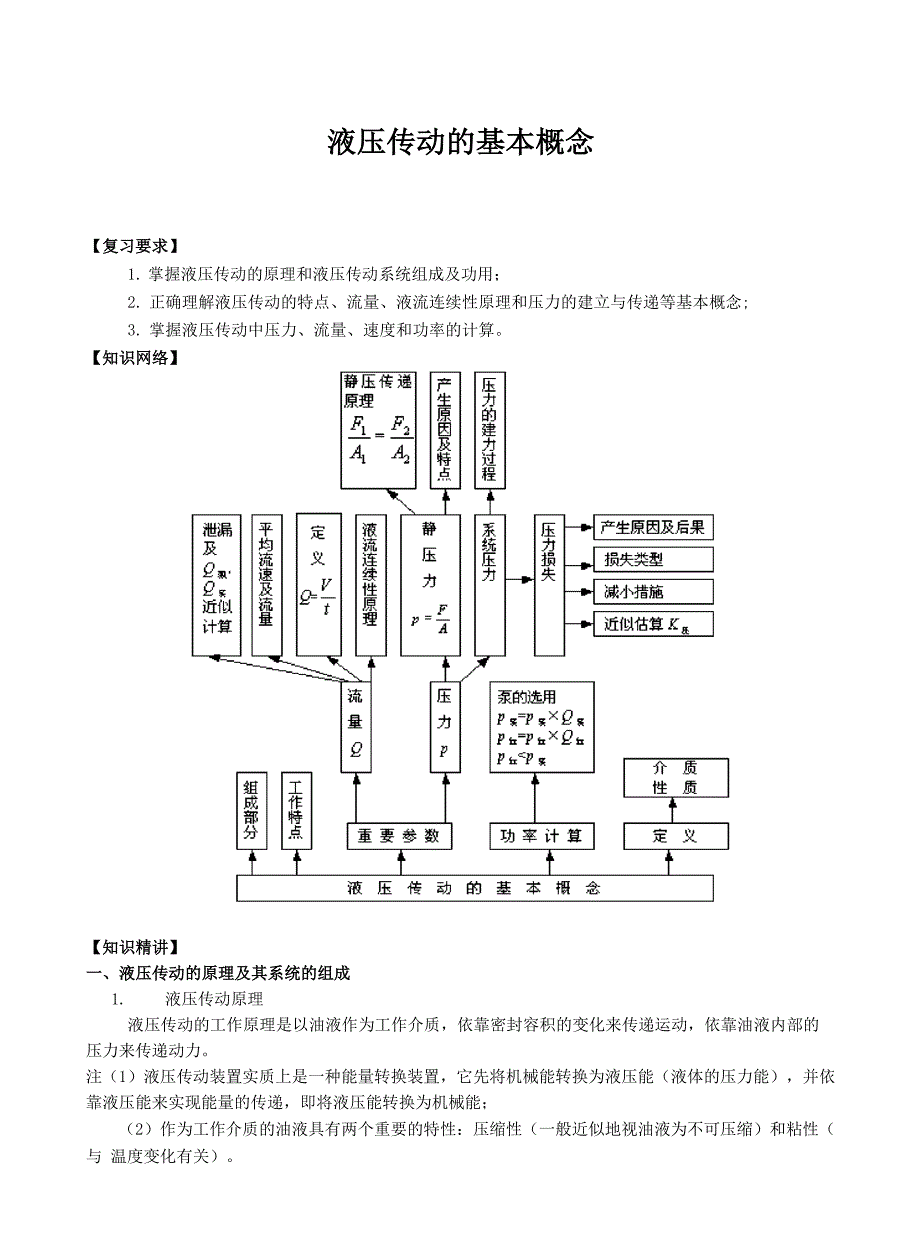

液压传动的基本概念【复习要求】1. 掌握液压传动的原理和液压传动系统组成及功用；2. 正确理解液压传动的特点、流量、液流连续性原理和压力的建立与传递等基本概念;3. 掌握液压传动中压力、流量、速度和功率的计算知识网络】【知识精讲】一、液压传动的原理及其系统的组成1. 液压传动原理液压传动的工作原理是以油液作为工作介质，依靠密封容积的变化来传递运动，依靠油液内部的 压力来传递动力注（1）液压传动装置实质上是一种能量转换装置，它先将机械能转换为液压能（液体的压力能），并依 靠液压能来实现能量的传递，即将液压能转换为机械能；（2）作为工作介质的油液具有两个重要的特性：压缩性（一般近似地视油液为不可压缩）和粘性（与 温度变化有关）2.液压传动系统的组成及功能组成主要液压元件作用动力部分液压泉将机械能转换为液压能，推动执行元件运动执行部分液压缸及液压马达将液压能转换为机械能，输出直线或旋转运动控制部分控制阀控制液体压力、流量和流向辅助部分油管、油箱等输送、贮存油液等3.液压传动的特点结构元件单位重量传递的功率大、结构简单、布局灵活，便于和其他方式联动，易实现远 距离操纵和自动控制工作性能速度、扭矩、功率均作无级调节，调速范围宽，动作快速性好，换向、变速迅速；但 传动比不够准确，效率低维护使用自润滑性好，能实现过载保护与保压；寿命长；元件易实现系列化、标准化、通用化: 但对油液和元件的要求较高二、流量、流速及压力的概念参数、名称 及代号含义计算公式单位备注流量（Q）单位时间内流过管道或液压缸某 一截面的油液体积。
Q=V/tmWs(l/min)额定流量（Q口额）应符合公 称流量系列平均流速（u）单位面积的流量u=Q/Am/s一般以u代替流速压力（p）垂直压向单位面积上的力p=F/APa额定压力（p额）应符合公称 压力系列三、 活塞（或缸）的运动速度与流量的关系1. 活塞（或缸）的运动速度等于液压缸内油液的平均流速即u =u =Q/A；2. 当活塞（或缸）的有效作用面积一定时，活塞（或缸）的运动速度决定于流入液压缸中的流量；3. 活塞（或缸）的运动速度仅仅和活塞（或缸）的有效作用面积及流入液压缸的流量两个因素有关四、 液流连续性原理1. 定义：油液流经无分支管道时，每一横截面上通过的流量一定相等2. 表达式：Q =Q = Q 或 A u =A u A u1 2 i 112 2 i i注 据液流连续性原理可知（1）同一管道中任意两个截面的流量都相等；（2）同一管道中各个截面的平 均流速与截面积大小成反比五、 压力的建立液压系统中某处油液的压力是由于受到各种形式负载的挤压而产生的；压力的大小决定于负载，并 随负载的变化而变化；当某处有几个负载并联时，则压力取决于克服负载的各个压力值中的最小值；压 力建立的过程是从无到有，从小到大迅速进行的。
六、 静止油液中压力的特征1. 静止油液中，任何一点所受的各个方向的压力都相等2. 油液压力的作用方向总是垂直指向受压表面3. 密闭容器中的静止油液，当一处受到压力作用时，这个压力将通过油液传到连通器的任意点上， 而且其压力值处处相等注 特征3又称为帕斯卡原理或静压传递原理，可用p =p或F/A =F /A表达式表示1 2 112 2七、 压力损失和流量损失1. 液阻：流动油液各质点之间以及油液与管壁之间的摩擦与碰撞所产生的阻力2. 泄漏：从液压元件的密封间隙漏过少量油液的现象3. 压力损失、流量损失的产生原因、后果及减小损失措施名称产生原因类型估算公式后果减小措施压力损失△ p=R Qn液阻沿程损失局部损 失p泵坎压p 缸 K压 =1.3 〜1.5功率浪费、油液发热、 泄漏增加，元件受热膨 胀“卡死”选择粘度适当的油液，内壁光滑 的管道、缩短管道长度、减小管 截面变化及弯曲流量损失(△ Q)泄漏泄漏分为内泄漏 和外泄漏Q泵=k漏
2. 常需计算的功率功率参数计算公式备注液压缸的输出功 挣缸)P &=p缸・Q缸p缸：液压缸的最高工作压力 Q缸：液压缸的最大的流量液压泵的输出功率(P泵)P泵_p泵Q泵p泵：液压泵的最高工作压力Q泵：液压泵输出的最大的流 量* 7电动机的功率P电P―电配P <=P泵Q泵/气P电配=p额Q额/n总n总：液压泵的总效率p额：液压泵的额定压力q额：液压泵 的额定流量注 当液压泵为定量泵时，无论是求P电还是求P电配，流量一律代Q额典型例题】【例题1】 在图简化液压千斤顶中，手掀力T=294N，大小活塞的面积分别为A2=5*10-3m2,Aj1*10-3m2,忽略损失，试解答下列各题，并在计算末尾填入所用的原理或定义2 1(1) 通过杠杆机构作用在小活塞上的力F1及此时系统压力p；(2) 大活塞能顶起重物的重量G；(3) 大小活塞运动速度哪个快?快多少倍？(4) 设需顶起的重物G=19600N时，系统压力p又为多少?作用在小活塞上的力F1应为多少?解题分析 该题是运用液压传动基本概念进行求解的综合应用题学生可通过对本题的求解，进一步 加深对液压传动工作原理的理解，强化液压传动的基本概念解：(1)F =540/27*T=540/27*294=5880N(杠杆原理) 1p=FiAi=5880/1*10-8=58.8*10i0Pa(压力定义)(2) G=A2/AiF=5*10-3/1*10-3*5880=29400N(帕斯卡原理)(3) V/V=A/A=5*10-3/1*10-3=5,.・.V 比 V 快 4 倍(液流连续性原理)1221 1 2(4) p=G/A2=19600/5*10-3=39.2*1010Pa(压力定义)F1=A1/A2G=1*10-3/5*10-3*19600=3920N(帕斯卡原理)名师点拨 对帕斯卡原理、液流连续性原理的正确理解是求解该题的关键。
即p=p (F/A=F/A)； 121122Q =Q (A u =A u )121122【例题2】 图简单液压系统，溢流阀弹簧力负载与活塞杆阻力负载F并联压力油顶开溢流阀溢流回油箱的压力为23.52*105^，油泵输出的额定流量为4.17*10-4m3/s，油缸无杆腔活塞有效作用面积 A=5*10-3m2若不计损失，试确定下列四种情况下，泵的输出压力p及活塞运动速度U各为多少？(1) 当阻力负载F=9800N时；(2) 当阻力负载F=14700N时；(3) 当阻力负载F=0时；(4) 当阻力负载F=11760N时，并假定此时经溢流阀流走Q溢=0.833*10-4m3/s的油液回油箱但当活 塞杆运动到死挡铁挡死后(图中未画出)，泵压p又为多少？险解题分析 从题意可知，溢流阀弹簧力负载与活塞杆阻力负载并联，求阻力负载为四种不同数值时泵 的输出压力p及活塞运动速度U学生解题时应明确，液压系统中当有几个负载并联时，则压力取决 于克服负载的各个压力值中的最小值解：(1)p=F/A=9800/5*10-3=19.6*105PaU =Q/A=4.17*10-4/5*10-3QO.O8m/s(2) p=F/A=14700/5*10-3=29.4*105Pa>23.52*105Pa•.•泵输出的压力p=23.52*105Pa。
•.活塞不能运动，U =0(3) p=F/A=0/5*10-3=0PaU =Q/A=4.17*10-4/5*10-3QO.O8m/s(4) p=F/A=117605*10-3=23.52*105P (溢流阀开启溢流)U =Q-Q 溢/A = 4.17*10-4-0.833*10-4/5*10-3QO.O7m/s名师点拨 该题中的(2)、(4)问较难，求解这两题的关键在于学生应对液压系统中并联负载有正确的认识题(2)中因推动负载所需的压力p=29.4*105Pa，大于溢流阀的开启压力，故系统压力为溢流阀的 调定压力，溢流阀阀口全开，泵输出的油液全部由溢流阀流回油箱，速度为0题(4)中系统压力 p=23.52*105Pa，已达到打开溢流阀所需的压力，溢流阀打开，从溢流阀流走的流量Q溢=0.833*10-4m3/s， 流入液压缸的流量Q缸=泵-Q溢=3.337*10-4m3/s例题3】如图13-3所示简化液压系统，要求活塞速度U =0.05m/s，活塞杆负载F=24000N，无杆腔 有效面积A1=8*10-3m2，液压泵额定流量Q额=10.5*10-4m2/s，额定压力p额=63*105Pa，泵的总效率n 总=0.8。
取K压=1.4，K漏=1.2，试确定：(1) 此液压泵能否适用？(2) 计算驱动该泵的电机功率P电解题分析 此泵能否适用应在求出缸的最高压力和最大流量的基础上，考虑压力损失和流量损失得出 泵的最高压力和最大流量，并与泵的额定值相比较进行求解由于液压泵是定量泵，故驱动电机的功率 为p L泵・Q额总解：(1)p to=F/A1=24000/8*10-3=30*105PaQ 缸=A]U =8*10-3*0.05 = 4*10-4m3/sp ^=K ^*p 缸=1.4*30*105 = 42*105PaQ 泵』漏*缸=1.2*4*10-4=4.8*10-4m3/sVp 泵Vp 额=63*105PaQ VQ 额=10.5*10-4m3/s•能用(2)P =p ・Q 额/C、=42*105*10.5*10-4/O.8=5512.5Wq5.5KW名师指点该题所求的是驱动该泵的电动机功率，若所求为与泵所匹配的电机功率，则计算式应为p^电配 =p额Q额/C总。
